Преобразователи акустической эмиссии резонансные GT201UB
| Номер в ГРСИ РФ: | 75230-19 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
| 75230-19: Описание типа СИ | Скачать | 89.4 КБ |
Преобразователь акустической эмиссии резонансный GT201UB (далее по тексту - датчик) предназначен для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75230-19 |
| Наименование | Преобразователи акустической эмиссии резонансные |
| Модель | GT201UB |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.06.2024 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Зарегистрировано поверок | 483 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 483 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 75230-19: Описание типа СИ | Скачать | 89.4 КБ |
Описание типа
Назначение
Преобразователь акустической эмиссии резонансный GT201UB (далее по тексту - датчик) предназначен для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта, при котором колебательные смещения или скорости поверхности твердых тел преобразуются в электрические сигналы.
Конструктивно датчик выполнен в виде цилиндрического корпуса из титанового сплава, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция корпуса пылевлагонепроницаемая. Датчик имеет электрическую изоляцию чувствительного элемента от корпуса, неразъёмный 2-х жильный экранированный кабель и встроенный усилитель.

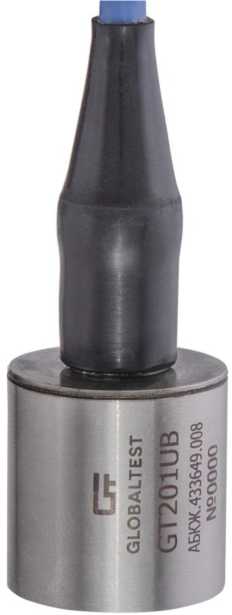

Вешний вид датчика приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей акустической эмиссии резонансных GT201UB
Пломбирование преобразователей акустической эмиссии резонансных GT201UB не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Резонансная частота датчика Fp, кГц |
от 130 до 200 |
|
Коэффициент электроакустического преобразования на резонансной частоте (относительно 1 В/(м^с-1)) при воздействии продольных волн Кр.тах, дБ, не менее |
80 |
|
Коэффициент электроакустического преобразования (относительно 1 В/(м^с-1)) в полосе пропускания (от 0,8Тр до 1,2<Fp) при воздействии продольных волн Кр.пп, дБ, не менее |
70 |
|
Пределы относительной погрешности электроакустического преобразования, % |
±35 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная амплитуда выходного напряжения, В, не менее |
2 |
|
Напряжение питания постоянного тока, В |
12±0,5 |
|
Ток потребления, мА, не более |
30 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
26,0x26,4 |
|
Масса датчика (без кабеля), г, не более |
45 |
|
Рабочие условия эксплуатации датчика: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % |
от -55 до +100 до 98 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч |
280000 |
Знак утверждения типа
на заглавный лист паспорта АБКЖ.433649.014ПС и руководства по эксплуатации
АБКЖ.433649.014РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь акустической эмиссии резонансный GT201UB |
АБКЖ.433649.014 |
1 шт. |
|
Преобразователь акустической эмиссии резонансный GT201UB. Паспорт |
АБКЖ.433649.014ПС |
1 шт. |
|
Преобразователь акустической эмиссии резонансный GT201UB. Руководство по эксплуатации |
АБКЖ.433649.014РЭ |
одно на партию |
|
Преобразователи акустической эмиссии. Методика поверки |
МИ 3124-2008 |
по требованию |
|
Дополнительные принадлежности |
Поверка
осуществляется по документу МИ 3124-2008 «ГСИ. Преобразователи акустической эмиссии. Методика поверки».
Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.826-2013 в составе: установка акустоэмиссионная поверочная АР8004 рег. № 57846-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.826-2013 ГСИ. Государственная поверочная схема для средств измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых сред
АБКЖ.433649.014ТУ. Преобразователь акустической эмиссии резонансный GT201UB.
Технические условия
