Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280

Номер в ГРСИ РФ: 75266-19
Категория: Резервуары
Производитель / заявитель: ООО "Амурская нефтебаза", г.Хабаровск
Скачать
75266-19: Описание типа СИ Скачать 188.3 КБ
75266-19: Методика поверки МП 0005-2018 Скачать 9.1 MБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов.

Информация по Госреестру

Основные данные
Номер по Госреестру 75266-19
Наименование Резервуары (танки) стальные горизонтальные
Модель РГС-100, РГС-260, РГС-280
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 46 шт. с зав.№ РГС-100: АНБ-01-1 … АНБ-01-8, АНБ-02-1 … АНБ-02-8; РГС-260: АНБ-03-1 … АНБ-03-8, АНБ-04-1 … АНБ-04-8, АНБ-05-1 … АНБ-05-8; РГС-280: АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10
Производитель / Заявитель

ООО "Амурская нефтебаза", г.Хабаровск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 80
Найдено поверителей 1
Успешных поверок (СИ пригодно) 80 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.10.2024

Поверители

Скачать

75266-19: Описание типа СИ Скачать 188.3 КБ
75266-19: Методика поверки МП 0005-2018 Скачать 9.1 MБ

Описание типа

Назначение

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливных судов.

Описание

Принцип действия резервуаров (танков) стальных горизонтальных РГС-100, РГС-260, РГС-280 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары РГС-100 зав.№№ АНБ-01-1 - АНБ-01-8, АНБ-02-1 - АНБ-02-8, расположены на судах АНБ-01, АНБ-02. Резервуары РГС-260 зав.№№ АНБ-03-1 - АНБ-03-8, АНБ-04-1 -АНБ-04-8, АНБ-05-1 - АНБ-05-8 расположены на судах АНБ-03, АНБ-04, АНБ-05 в грузовых отсеках 1 - 8 в носовой части судов, резервуары РГС-280 зав.№№ АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10 - в грузовых отсеках 9, 10, расположенных в кормовой части судов АНБ-03, АНБ-04, АНБ-05.

Резервуары (танки) стальные горизонтальные РГС-100, РГС-260, РГС-280 представляют собой стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными стенками, которые представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, транспортированию и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; замерными люками, расположенными по центру танков; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -в корпусе наливного судна.

Резервуары (танки) стальные горизонтальные РГС-100 зав.№№ АНБ-01-1 - АНБ-01-8, АНБ-02-1 - АНБ-02-8 в составе наливных судов АНБ-01, АНБ-02; РГС-260 зав.№№ АНБ-03-1 - АНБ-03-8, АНБ-04-1 - АНБ-04-8, АНБ-05-1 - АНБ-05-8, РГС-280 зав.№№ АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10 в составе наливных судов АНБ-03, АНБ-04, АНБ-05, которые принадлежат Обществу с ограниченной ответственностью «Амурская нефтебаза» (ООО «АНБ»).

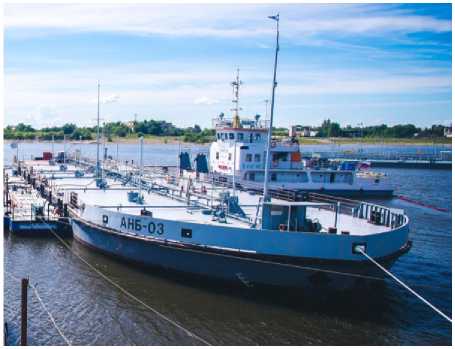

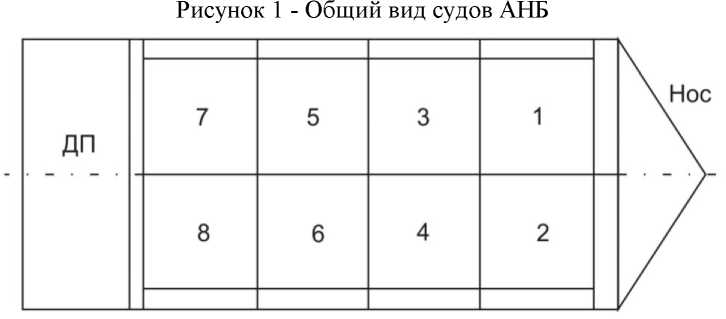

Общий вид судов АНБ представлен на рисунке 1. Схема расположения резервуаров РГС-100, РГС-260 и РГС-280 представлена на рисунках 2 и 3.

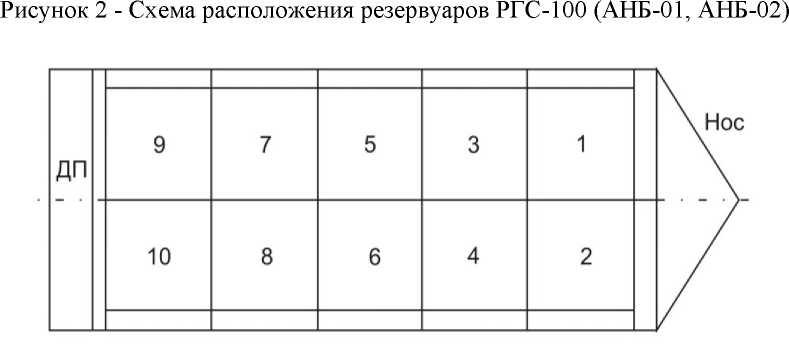

Рисунок 3 - Схема расположения резервуаров РГС-260, РГС-280 (АНБ-03, АНБ-04, АНБ-05)

Пломбирование резервуаров (танков) стальных горизонтальных РГС-100, РГС-260,

РГС-280 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-100

РГС-260

РГС-280

Номинальная вместимость, м3

100

260

280

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,3

Таблица 2 -Основные технические характеристики

Наименование характеристики

Значение

Температура окружающей среды при эксплуатации, °C

от -40 до +50

Температура хранимой жидкости, °C

от -40 до +50

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный в составе наливных судов

РГС-100 зав.№№ АНБ-01-1 - АНБ-01-8, АНБ-02-1 - АНБ-02-8 судно АНБ-01, АНБ-02

16 шт.

РГС-260 зав.№№ АНБ-03-1 - АНБ-03-8, АНБ-04-1 - АНБ-04-8, АНБ-05-1 - АНБ-05-8, судно АНБ-03, АНБ-04, АНБ-05

24 шт.

РГС-280 зав.№№ АНБ-03-9, АНБ-03-10, АНБ-04-9, АНБ-04-10, АНБ-05-9, АНБ-05-10, судно АНБ-03, АНБ-04, АНБ-05

6 шт.

Паспорт

46 экз.

Градуировочная таблица

46 экз.

Методика поверки

МП 0005-2018

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
