Анализаторы цепей векторные Р4213, Р4226
| Номер в ГРСИ РФ: | 75325-19 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Анализаторы цепей векторные Р4213 и Р4226 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, а также в прямоугольных волноводах с сечениями 35*15, 28,5*12,6, 23*10, 16*8, 11*5,5 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75325-19 |
| Наименование | Анализаторы цепей векторные |
| Модель | Р4213, Р4226 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
АО "НПФ "МИКРАН", г.Томск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 227 |
| Найдено поверителей | 8 |
| Успешных поверок (СИ пригодно) | 225 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 25.04.2024 |
Поверители
Скачать
| 75325-19: Описание типа СИ | Скачать | 245 КБ | |
| 75325-19: Методика поверки МП-191-RA.RU.310556-2019 | Скачать | 2.7 MБ |
Описание типа
Назначение
Анализаторы цепей векторные Р4213 и Р4226 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, а также в прямоугольных волноводах с сечениями 35*15, 28,5*12,6, 23*10, 16*8, 11*5,5 мм.
Описание
Принцип действия анализаторов цепей векторных Р4213 и Р4226 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью направленных ответвителей.
Анализаторы цепей векторные совмещают в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав анализаторов цепей векторных входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания.
Анализаторы цепей векторные Р4213 имеют следующие опции: «Р42-11Р», «Р42-01Р», «Р42-ДПА», «Р42-ДМА» (далее по тексту «11Р», «01Р», «ДПА» и «ДМА»).
Анализаторы цепей векторные Р4226 имеют следующие опции: «Р42-13Н», «Р42-ДПА», «Р42-ДМА», «Р42-СПА» (далее по тексту «13Н», «ДПА», «ДМА» и «СПА»).
Опции «13Н», «11Р» и «01Р» определяют тип соединителей портов анализатора цепей.
Анализатор цепей векторный с опцией «ДПА» комплектуется перемычками для прямого доступа к входам измерительных и опорных приемников.
В анализатор цепей векторный с опцией «ДМА» устанавливаются, кроме перемычек (опция «ДПА»), аттенюаторы для расширения диапазона регулировки уровня выходной мощности, подаваемого на исследуемое устройство, и обеспечения оптимального режима работы приемников.
В анализатор цепей векторный с опцией «СПА» устанавливается переключатель, позволяющий управлять путем распространения сигнала первого опорного канала для реализации измерений параметров устройств с преобразованием частоты.
Модификации анализаторов цепей векторных с указанием соответствующих им наборов опций приведены в таблице 1.
Внешний вид анализаторов цепей векторных Р4213 и Р4226 c указанием места для нанесения знака об утверждении типа и мест для пломбирования на задней панели приведен на рисунках 1, 2 и 3.
Конструктивно анализаторы цепей векторные выполнены в металлическом корпусе со степенью защиты IP 20 по ГОСТ 14254-96.
В анализаторах цепей векторных Р4213 и Р4226 предусмотрены однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровки, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений. Калибровка анализаторов цепей векторных Р4213 и Р4226 выполняется с использованием набора калибровочных мер (позволяющим производить калибровки типа SOLT или TRL), либо с помощью электронного калибратора.
Таблица 1 - Модификации анализаторов цепей векторных
|
Наименование |
Примечание |
|
Анализатор цепей векторный Р4213/1 |
опция «01Р» |
|
Анализатор цепей векторный Р4213/2 |
опция «11Р» |
|
Анализатор цепей векторный Р4213/3 |
опции «01Р», «ДПА» |
|
Анализатор цепей векторный Р4213/4 |
опции «11Р», «ДПА» |
|
Анализатор цепей векторный Р4213/5 |
опции «01Р», «ДМА» |
|
Анализатор цепей векторный Р4213/6 |
опции «11Р», «ДМА» |
|
Анализатор цепей векторный Р4226/1 |
опция «13Н» |
|
Анализатор цепей векторный Р4226/2 |
опции «13Н», «ДПА» |
|
Анализатор цепей векторный Р4226/3 |
опции «13Н», «ДМА» |
|
Анализатор цепей векторный Р4226/4 |
опции «13Н», «ДПА», «СПА» |
|
Анализатор цепей векторный Р4226/5 |
опции «13Н», «ДМА», «СПА» |
Место нанесения знака об утверждении типа средства измерений
а) Р4213/1, Р4213/2
б) Р4213/3, Р4213/4, Р4213/5, Р4213/6

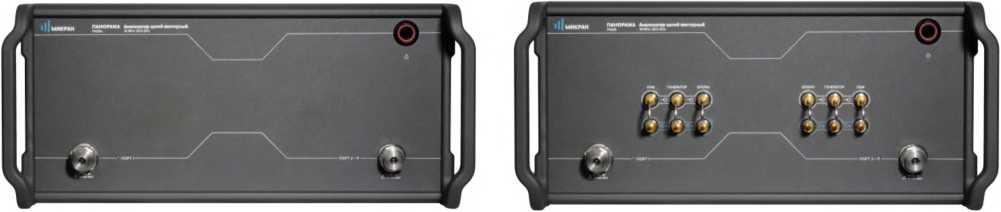

Рисунок 1- Внешний вид анализатора цепей векторного Р4213 (передняя панель)
Место нанесения знака об утверждении типа средства измерений
а) Р4226/1 б) Р4226/2, Р4226/3, Р4226/4, Р4226/5
Рисунок 2- Внешний вид анализатора цепей векторного Р4226 (передняя панель)

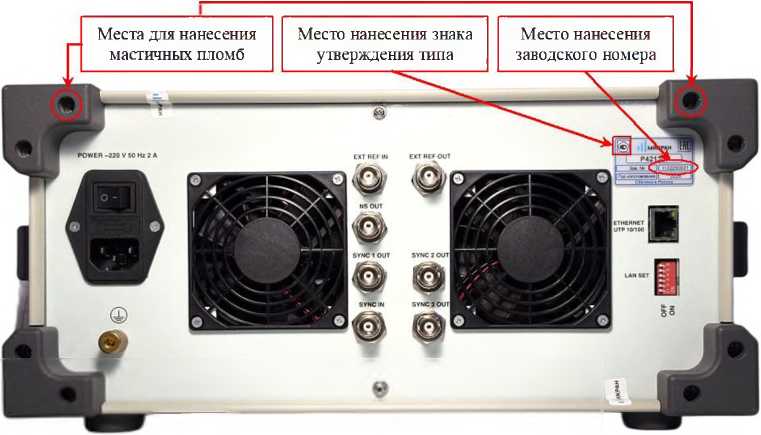

Место для пломбирования от несанкционированного доступа

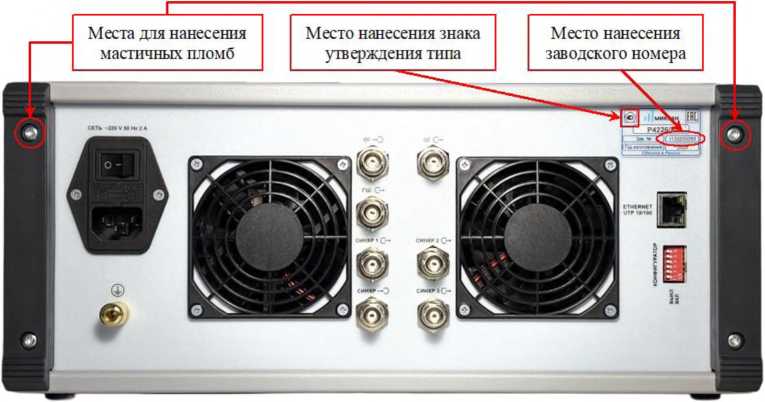

Рисунок 3- Внешний вид анализатора цепей векторного (задняя панель)
Программное обеспечение
Анализаторы цепей векторные Р4213 и Р4226 работают под управлением внешнего персонального компьютера с установленным программным обеспечением (программный комплекс Graphit 2.5 Р4М), который проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. Для связи с персональным компьютером используется интерфейс Ethernet.
Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходим персональный компьютер, удовлетворяющий следующим минимальным требованиям:
- процессор x86 или x64 с тактовой частотой 2,4 ГГц
- наличие адаптера локальной сети - Ethernet;
- оперативная память 1 Гб;
- разрешение экрана 1024 * 768.
Программное обеспечение работает в следующих операционных системах: Windows® XP (SP 2), Windows® Vista, Windows® 7, Windows® 8, Windows® 10.
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечений не приводит к выходу метрологических характеристик анализатора цепей векторного за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «низкий».
Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программный комплекс Graphit 2.5 Р4М |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.5.22 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики анализаторов цепей векторных Р4213 и Р4226 приведены в таблицах 3 и 4.
Таблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц: для Р4213 - при работе в коаксиальном волноводе - при работе в прямоугольном волноводе 35*15 мм - при работе в прямоугольном волноводе 28,5*12,6 мм - при работе в прямоугольном волноводе 23*10 мм для Р4226 - при работе в коаксиальном волноводе - при работе в прямоугольном волноводе 23*10 мм - при работе в прямоугольном волноводе 16*8 мм - при работе в прямоугольном волноводе 11*5,5 мм |
от 0,3 до 13500 от 5640 до 8150 от 6850 до 9930 от 8150 до 12050 от 10 до 26500 от 8150 до 12050 от 12050 до 17440 от 17440 до 25950 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
± 2-10-6 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон установки уровня выходной мощности, дБ/мВт: 1) | |
|
для Р4213 | |
|
- без опции «ДМА» | |
|
- в диапазоне частот от 300 кГц до 10 МГц включ. |
от -20 до 5 |
|
- в диапазоне частот св. 10 МГц до 6 ГГц включ. |
от -20 до 10 |
|
- в диапазоне частот св. 6 ГГц до 13,5 ГГц включ. - с опцией «ДМА» |
от -25 до 10 |
|
- в диапазоне частот от 300 кГц до 10 МГц включ. |
от -50 до 5 |
|
- в диапазоне частот св. 10 МГц до 13,5 ГГц включ. |
от -50 до 10 |
|
для Р4226 | |
|
- без опции «ДМА» | |
|
- в диапазоне частот от 10 МГц до 13,25 ГГц включ. |
от -20 до 10 |
|
- в диапазоне частот св. 13,25 ГГц до 26,5 ГГц включ. |
от -25 до 10 |
|
- с опцией «ДМА» от 10 МГц до 26,5 ГГц включ. |
от -50 до 10 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ: | |
|
- при уровне мощности от минус 20 дБ/мВт до 10 дБ/мВт |
±1,0 |
|
- при уровне мощности менее минус 20 дБ/мВт |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ |
±1,5 |
|
Диапазон ослаблений аттенюаторов измерительных приемников (для измерителей с опцией «ДМА», с шагом 10 дБ и погрешностью установки ослабления ±2,0 дБ), дБ |
от 0 до 30 |
|
Средний уровень собственного шума приемников в диапазоне частот, дБ/мВт в полосе 1 Гц, не более: | |
|
для Р4213 | |
|
- в диапазоне частот от 300 кГц до 10 МГц включ. |
-100 |
|
- в диапазоне частот св. 10 МГц до 13,5 ГГц включ. для Р4226 |
-125 |
|
- в диапазоне частот от 50 МГц до 200 МГц включ. |
-80 |
|
- в диапазоне частот св. 200 МГц до 500 МГц включ. |
-120 |
|
- в диапазоне частот св. 500 МГц до 1 ГГц включ. |
-125 |
|
- в диапазоне частот св. 1 ГГц до 13,25 ГГц включ. |
-127 |
|
- в диапазоне частот св. 13,25 ГГц до 26,5 ГГц включ. |
-133 |
|
Диапазон измерений модуля коэффициента отражения 2) |
от 0 до 1 |
|
Диапазон измерения модуля коэффициента передачи, дБ: 3) | |
|
для Р4213 | |
|
- в диапазоне частот от 300 кГц до 10 МГц включ. |
от -90 до 30 |
|
- в диапазоне частот св. 10 МГц до 13,5 ГГц включ. для Р4226 |
от -115 до 35 |
|
- в диапазоне частот до 200 МГц включ. |
от -70 до 30 |
|
- в диапазоне частот св. 200 МГц до 500 МГц включ. |
от -110 до 30 |
|
- в диапазоне частот св. 500 МГц до 1 ГГц включ. |
от -115 до 30 |
|
- в диапазоне частот св. 1 ГГц до 13,25 ГГц включ. |
от -117 до 35 |
|
- в диапазоне частот св. 13,25 ГГц до 26,5 ГГц включ. |
от -123 до 35 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения двухполюсников ASII11 (ASII22), после калибровки с: 4) 5) - набором калибровочных мер (таблица 5) ±(0,011+0,006-|Sn|+0,014-|Sn|2) - калибратором электронным 6) ±(0,012+0,011-|Sn|+0,032-|Sn|2) - набором калибровочных мер для прямоугольного волновода ±(0,010+0,011-|S11|+0,032-|S11|2) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения четырехполюсников AS11 (AS22), после калибровки с: 4) 5) - набором калибровочных мер (таблица 5) ±(0,011+0,006-|S11|+0,014-|S11|2+0,014-|S21|-|S12|) - калибратором электронным 6) ±(0,012+0,011 • |s11|+0,032-|s11|2+0,018-|s21|-|s12|) - набором калибровочных мер для прямоугольного волновода ±(0,010+0,011 • |Sn|+0,032^ |Sn|2+0,018^ |S21|- |S12|) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения 4) 5) двухполюсников, градус: ’ ’ - при измерениях непосредственно на порту АЦ ±(180/%) • arcsin(ASII11/|S11|) - при измерениях с использованием кабеля СВЧ ±[1 + (180/%) • arcsin(ASII11/|S11|)] | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения 4) 5) четырехполюсников, градус: - при измерениях непосредственно на порту АЦ ±(180/%) • arcsin(AS11/|S11|) - при измерениях с использованием кабеля СВЧ ±[1 + (180/%) • arcsin(AS11/|S11|)] | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS21 (AS12), дБ, после калибровки с: 4) 5) 7) - набором калибровочных мер (таблица 5) ±204g(1-(0,020+0,014JS11+0,014JS22+(5/2)NAA0-6JS21r1)) - калибратором электронным 6) ±204g(1-(0,025+0,032JS11|+0,018JS22|+(5/2)NAA0-6JS21r1)) - набором калибровочных мер для прямоугольного волновода ±204g(1-(0,030+0,014JS11|+0,014JS22+(5/2)NAA0-6JS21r1)) | |
|
Пределы допускаемой абсолютной погрешности ^^(j^) . „^р™»)] измерений фазы коэффициента передачи, градус ) ) L v v 7J | |
|
Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента передачи и коэффициента отражения,8) при выходной мощности 0 дБ/мВт и полосе фильтра ПЧ 1 кГц, дБ, не более: для Р4213 - в диапазоне частот от 300 кГц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 13,5 ГГц включ. для Р4226 - в диапазоне частот от 10 МГц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 26,5 ГГц включ. |
0,01 0,003 0,01 0,003 |
|
Наименование характеристики |
Значение характеристики |
|
Параметры измерительных портов нескорректированные: | |
|
Модуль коэффициента отражения в режиме источника сигнала, дБ, не более: для Р4213 - в диапазоне частот от 10 МГц до 2 ГГц включ. - в диапазоне частот св. 2 ГГц до 13,5 ГГц включ. для Р4226 - в диапазоне частот от 100 МГц до 12 ГГц включ. - в диапазоне частот св. 12 ГГц до 26,5 ГГц включ. |
-20 -12 -14 -10 |
|
Модуль коэффициента отражения в режиме приемника сигнала в диапазоне частот, дБ, не более: для Р4213 - в диапазоне частот от 10 МГц до 2 ГГц включ. - в диапазоне частот св. 2 ГГц до 13,5 ГГц включ. для Р4226 - в диапазоне частот от 100 МГц до 12 ГГц включ. - в диапазоне частот св. 12 ГГц до 26,5 ГГц включ. |
-20 -10 -12 -9 |
|
Направленность, дБ, не более: для Р4213 - в диапазоне частот от 10 МГц до 2 ГГц включ. - в диапазоне частот св. 2 ГГц до 13,5 ГГц включ. для Р4226 |
-25 -18 -18 |
|
Примечания: 1) Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт. 2) Погрешности нормируется в диапазоне модуля коэффициента отражения |S11| от 0,012 до 0,998 и полосе пропускания фильтра ПЧ от 10 Гц до 1 кГц. 3) Диапазон и погрешность измерений модуля коэффициента передачи от 0 дБ до 30 (35) дБ обеспечивается после выполнения полной двухпортовой калибровки при уровне выходной мощности минус 20 (минус 25) дБ/мВт соответственно. 4) Диапазоны и пределы погрешностей измерений коэффициентов передачи и отражения приведены при использовании кабелей СВЧ из комплекта поставки, при уровне выходной мощности источника сигнала минус 10 дБ/мВт, при ослаблении аттенюаторов приемников 0 дБ, для рабочего диапазона температур окружающей среды и изменении температуры не более ±2 °С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки (включая изоляцию), с использованием: - калибратора электронного 6), указанного в таблице 6; - набора калибровочных мер для прямоугольного волновода, указанного в таблице 6 (только двухпортовая калибровка); - набора калибровочных мер для коаксиального волновода (не входит в комплект, требуемые параметры приведены в таблице 5). 5) |Sn| , |S12|, |S21| и |S22| - модули S-параметров измеряемого устройства, отн. ед. 6) Нижняя граница диапазона рабочих частот калибратора электронного равна 10 МГц. 7) N = 0 при полосе пропускания фильтра ПЧ ДГпч =10 Гц; N = 1 при ДГпч = 100 Гц; N = 2 при Л£Пч = 1000 Гц; N = 3 при Afnq = 10000 Гц. 8) Определяется при соединении измерительных портов кабелем СВЧ и при подключении к измерительным портам короткозамкнутых нагрузок. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных портов, шт. |
2 |
|
Волновое сопротивление измерительных портов, Ом |
50 |
|
Максимально допустимый уровень мощности входного сигнала на измерительных портах, дБ/мВт |
27 |
|
Тип соединителей измерительных портов по ГОСТ РВ 51914-2002: - Р4213/1, Р4213/3, Р4213/5, - Р4213/2, Р4213/4, Р4213/6 - Р4226 |
III N NMD 3,5 мм, (Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002) |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 205 до 250 |
|
Потребляемая мощность, В-А, не более: - для Р4213 - для Р4226 |
120 130 |
|
Время установления рабочего режима, часов, не более |
1 |
|
Время непрерывной работы, часов, не менее |
16 |
|
Габаритные размеры измерительного блока (ширина, высота, глубина), мм, не более |
390 х 390 х 160 |
|
Масса измерительного блока, кг, не более: - для Р4213 - для Р4226 |
11 13 |
|
Степень защиты по ГОСТ 14254-96 |
IP 20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при 25 °C, %, не более - атмосферное давление, мм рт. ст. |
от +15 до +35 85 от 537 до 800 |
|
Показатели надежности: - средний срок службы, лет, не менее - средняя наработка на отказ, ч, не менее |
5 10 000 |
Таблица 5 - Требования к характеристикам набора калибровочных мер
|
Характеристика |
Значение |
|
Тип соединителей в коаксиальных волноводах: - с диаметрами поперечных сечений 7,0/3,04 мм - с диаметрами поперечных сечений 3,5/1,52 мм |
III; N IX, вариант 3; 3,5 мм |
|
Модуль коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне рабочих частот, не менее: |
0,98 |
|
Номинальная разность фаз и допускаемые предельные отклонения от номинальных значений разности фаз между нагрузками короткозамкнутой и холостого хода, градус |
(180±10) |
|
Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазонах частот: с соединителем типа III, N - от 0,3 МГц до 8 ГГц включ. - св. 8 ГГц до 18 ГГц включ. |
±0,008 ±0,010 |
|
Характеристика |
Значение |
|
с соединителем типа IX, вариант 3, 3,5 мм - св. 0,3 МГц до 18 ГГц включ. |
±0,008 |
|
- св. 18 ГГц до 26,5 ГГц включ. |
±0,014 |
|
Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне частот, градус: с соединителем типа III, N - от 0,3 МГц до 8 ГГц включ. |
±0,8 |
|
- св. 8 ГГц до 13 ГГц включ. |
±1,5 |
|
с соединителем типа IX, вариант 3, 3,5 мм - св. 0,3 МГц до 18 ГГц включ. |
±1,0 |
|
- св. 18 ГГц до 26,5 ГГц включ. |
±1,8 |
|
Модуль коэффициента отражения нагрузок согласованных в диапазоне рабочих частот, не более: - от 0,3 МГц до 13 ГГц включ. |
0,04 |
|
- св. 13 ГГц до 26,5 ГГц включ. |
0,09 |
|
Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок согласованных в диапазоне частот: с соединителем типа III, N - от 0,3 МГц до 8 ГГц включ. |
±0,004 |
|
- св. 8 ГГц до 13 ГГц включ. |
±0,008 |
|
с соединителем типа IX, вариант 3, 3,5 мм - св. 0,3 МГц до 18 ГГц включ. |
±0,005 |
|
- св. 18 ГГц до 26,5 ГГц включ. |
±0,008 |
Знак утверждения типа
наносится на лицевую панель анализатора цепей векторного в левом верхнем углу (рисунки 1 и 2) и на титульный лист документа: ЖНКЮ.468166.032 РЭ. «Анализатор цепей векторный Р4213/Р4226. Руководство по эксплуатации» (в правом верхнем углу) типографским способом.
Комплектность
Таблица 6 - Комплект поставки анализаторов цепей векторных Р4213 и Р4226
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Анализатор цепей векторный |
модификация | ||
|
Р4213/1; Р4213/2; Р4213/3; |
ЖНКЮ.468166.032 |
1 |
определяется |
|
Р4213/4; Р4213/5; Р4213/6 |
при заказе | ||
|
Анализатор цепей векторный Р4226/1; Р4226/2; Р4226/3; Р4226/4, Р4226/5 |
ЖНКЮ.468166.033 |
1 | |
|
Кабель СВЧ |
поставляются для Р4213 с | ||
|
КСА18А-11-11-600 (0,6 м) |
ЖНКЮ.685671.145-02.05 |
1 | |
|
КСА18А-11Р-11-600 (0,6 м) |
ЖНКЮ.685671.172-03.05 |
1 |
опцией «11Р» и только |
|
КСА18А-11-11-1000 (1 м) |
ЖНКЮ.685671.145-02.09 |
1 |
парами одной длины |
|
КСА18А-11Р-11-1000 (1 м) |
ЖНКЮ.685671.172-03.09 |
1 |
(0,6 м или 1 м) |
|
Кабель СВЧ |
поставляются для Р4213 с | ||
|
КСА18А-01-01-600 (0,6 м) |
ЖНКЮ.685671.145-00.05 |
1 |
опцией «01Р» и только |
|
КСА18А-01Р-01-600 (0,6 м) |
ЖНКЮ.685671.171-00.05 |
1 |
парами одной длины |
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
КСА18А-01-01-1000 (1 м) |
ЖНКЮ.685671.145-00.09 |
1 |
(0,6 м или 1 м) |
|
КСА18А-01Р-01-1000 (1 м) |
ЖНКЮ.685671.171-00.09 |
1 | |
|
Кабель СВЧ КСФ26-13РН-13Н-700 (0,7 м) КСФ26-13РН-13Н-1000 (1 м) |
ЖНКЮ.685675.001-01 ЖНКЮ.685675.001-04 |
2 1(2) |
поставляются для Р4226 (длиной 0,7 м только парами) |
|
Кабель |
ЖНКЮ.685671.069 |
6 |
перемычки, для опций «ДПА», «ДМА» |
|
Ключ тарированный КТ-4 |
ЖНКЮ.296442.001-03 |
1 |
только для Р4213 |
|
Ключ поддерживающий КП-2 |
ЖНКЮ.764431.006 |
1 |
только для Р4213 |
|
Ключ тарированный КТ-3 |
ЖНКЮ.296442.001-02 |
1 |
только для Р4226 |
|
Ключ поддерживающий КП-3 |
ЖНКЮ.764431.011 |
1 |
только для Р4226 |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
с заземляющим проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.468166.032 РЭ |
1 | |
|
Формуляр |
ЖНКЮ.468166.032 ФО ЖНКЮ.468166.033 ФО |
1 |
для Р4213 для Р4226 |
|
Методика поверки |
Mn-191-RA.RU.310556-2019 |
1 | |
|
Программный комплекс Graphit Р4М |
ЖНКЮ.02009-00 |
1 |
поставляется на цифровом носителе |
|
Калибратор электронный Р4М-ЭК4-18А-01-01 Р4М-ЭК4-18А-01Р-01 Р4М-ЭК4-18А-01Р-01Р Р4М-ЭК4-18А-11-11 Р4М-ЭК4-18А-11Р-11 Р4М-ЭК4-18А-11Р-11Р Р4М-ЭК4-20-03-03 Р4М-ЭК4-20-03Р-03 Р4М-ЭК4-20-03Р-03Р Р4М-ЭК4-20-13-13 Р4М-ЭК4-20-13Р-13 Р4М-ЭК4-20-13Р-13Р |
ЖНКЮ.468169.008-12 ЖНКЮ.468169.008-13 ЖНКЮ.468169.008-14 ЖНКЮ.468169.008-15 ЖНКЮ.468169.008-16 ЖНКЮ.468169.008-17 ЖНКЮ.468169.008-06 ЖНКЮ.468169.008-07 ЖНКЮ.468169.008-08 ЖНКЮ.468169.008-09 ЖНКЮ.468169.008-10 ЖНКЮ.468169.008-11 |
1 |
Тип соединителей: III (вилка - вилка) III (розетка - вилка) Ш(розетка - розетка) N(вилка - вилка) N (розетка - вилка) N (розетка - розетка) IX (вилка - вилка) IX (розетка - вилка) IX (розетка - розетка) 3,5 мм (вилка - вилка) 3,5 мм (розетка - вилка) 3,5 мм (розетка - розетка) |
|
Набор калибровочных мер НКМВ-У-35х15-01-01Р НКМВ-У-35Х15-11-11Р НКМВ-У-28,5х12,6-01-01Р НКМВ-У-28,5х 12,6-11-11Р НКМВ-У-23х10-01-01Р НКМВ-У-23х10-11-11Р НКМВ-У-23Х10-13Р-13Р НКМВ-У-16х8-13Р-13Р НКМВ-У-11 х5,5-13Р-13Р |
ЖНКЮ.468955.057 ЖНКЮ.468955.058 ЖНКЮ.468955.026 ЖНКЮ.468955.027 ЖНКЮ.468955.028 ЖНКЮ.468955.029 ЖНКЮ.468955.045 ЖНКЮ.468955.049 ЖНКЮ.468955.051 |
1 |
Сечение волновода 35х15 (для Р4213) 35х15 (для Р4213) 28,5х12,6 (для Р4213) 28,5х12,6 (для Р4213) 23х10(для Р4213) 23х10(для Р4213) 23х10 (для Р4226) 16х8 (для Р4226) 11х5,5 (для Р4226) |
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Упаковка |
ЖНКЮ.468916.015 ЖНКЮ.468916.015-01 |
1 |
для Р4213 для Р4226 |
|
Примечание - количество и типы кабелей СВЧ, тарированных и поддерживающих ключей, наборов калибровочных мер и калибраторов электронных определяются при заказе. | |||
Поверка
осуществляется по документу Mn-191-RA.RU.310556-2019 «Анализаторы цепей векторные Р4213, Р4226. Методика поверки», утвержденному ФГУП «СНИИМ» 28 марта 2019 г.
Основные средства поверки:
- комплекты измерителей присоединительных размеров КИПР (рег. №68805-17 в Федеральном информационном фонде);
- частотомер электронно-счётный Ч3-66 (рег. №9273-85 в Федеральном
информационном фонде);
- ваттметр поглощаемой мощности N1913A (рег. №57386-14 в Федеральном информационном фонде) с измерительными преобразователями: E4413A (рег. №57163-14 в Федеральном информационном фонде), и Е9304А-Н18 (рег. №57387-14 в Федеральном информационном фонде);
- наборы калибровочных мер НКММ (рег. №63453-16 в Федеральном информационном фонде) с коаксиальными соединителями: тип III (НКММ-01-01Р(/А)), тип N (НКММ-11-11Р(/А)), тип IX (НКММ-03-03Р), тип 3,5 (НКММ-13-13Р);
- нагрузки рассогласованные (КСВН 1,2 и 2,0) и аттенюаторы 10 дБ, 20 дБ и 30 дБ из наборов мер Н3М (рег. №70750-18 в Федеральном информационном фонде);
- набор эталонов сравнения в прямоугольных волноводах с сечениями 35*15, 28,5*12,6, 23*10, 16*8, 11*5,5 мм из состава Государственного первичного эталона единицы угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц ГЭТ 207-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.813-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ Р 8.875-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими сигналами в диапазоне частот от 0,1 МГц до 65 ГГц
ЖНКЮ.468166.032 ТУ Анализаторы цепей векторные Р4213, Р4226. Технические условия
Смотрите также
