Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О
| Номер в ГРСИ РФ: | 75356-19 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О (далее по тексту - преобразователи) предназначены для преобразования амплитудновременных параметров импульсов напряженности электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75356-19 |
| Наименование | Преобразователи напряженности импульсного электрического поля измерительные |
| Модель | ИП-Е-О |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 15 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75356-19: Описание типа СИ | Скачать | 136.5 КБ | |
| 75356-19: Методика поверки МП 017.М12-19 | Скачать | 6.8 MБ |
Описание типа
Назначение
Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О (далее по тексту - преобразователи) предназначены для преобразования амплитудновременных параметров импульсов напряженности электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.
Описание
Принцип действия преобразователей основан на преобразовании напряженности импульсного электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Преобразователь ИП-Е-О состоит из трех основных частей:
- первичный измерительный преобразователь (ПИП);
- волоконно-оптическая линия связи (ВОЛС);
- блок фотоприемника с зарядным устройством (БФП-ЗУ).
Преобразование напряженности импульсного электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) в электрический сигнал осуществляется с помощью расположенной в ПИП емкостной антенны. Емкостная антенна представляет собой круглый конденсатор на основе стеклотекстолита с расположенными на нем демпфирующими резистивными элементами. Выход емкостной антенны соединен с оптическим модулем (электрооптическим преобразователем), где происходит трансформация электрического сигнала в пропорциональный световой сигнал и передача последнего на вход ВОЛС. Конструктивно ПИП выполнен в виде фрезерованного металлического прямоугольного корпуса с толщиной стенок не менее двух миллиметров, в котором размещены электронные платы оптического модуля, генератор импульсов точной амплитуды (калибратор), переключатель режимов работы, органы управления и аккумуляторная батарея. К верхней части корпуса прикреплена емкостная антенна, которая закрыта защитной диэлектрической крышкой.
ВОЛС предназначена для передачи светового сигнала от ПИП к БФП-ЗУ (измеряемый или калибровочный сигнал). ВОЛС изготовлена на основе одномодового кварц-полимерного волокна с диаметром сердечника 9 мкм, помещенного в светозащитную оболочку. На концах ВОЛС смонтированы разъемы для подключения к ПИП и БФП-ЗУ.
БФП-ЗУ предназначен для преобразования светового сигнала, поступившего от ПИП по ВОЛС, в электрический и его усиления для обеспечения проведения осциллографической регистрации, а также для электрической зарядки аккумуляторной батареи ПИП.
Корпус БФП-ЗУ выполнен из изоляционного материала, передняя и задняя панели из металла с внешним изоляционным покрытием, электронные блоки и платы дополнительно экранированы от электромагнитных помех металлическим кожухом.
При проведении измерений ПИП располагается в объеме исследуемого импульсного электрического (электромагнитного поля), а БФП-ЗУ - в экранированном помещении вместе с осциллографическим регистратором. ПИП и БФП-ЗУ соединяются между собой с помощью ВОЛС. Измерительный выход БФП-ЗУ соединяется с помощью 50-омного коаксиального радиочастотного кабеля с входом осциллографа. Под воздействием импульса электрического (электромагнитного) поля в ПИП наводится пропорциональный по величине электрический импульс напряжения, который преобразуется в световой сигнал и передается по ВОЛС в БФП-ЗУ, где происходит обратное преобразование оптического сигнала в электрический и передача его на вход осциллографического регистратора.

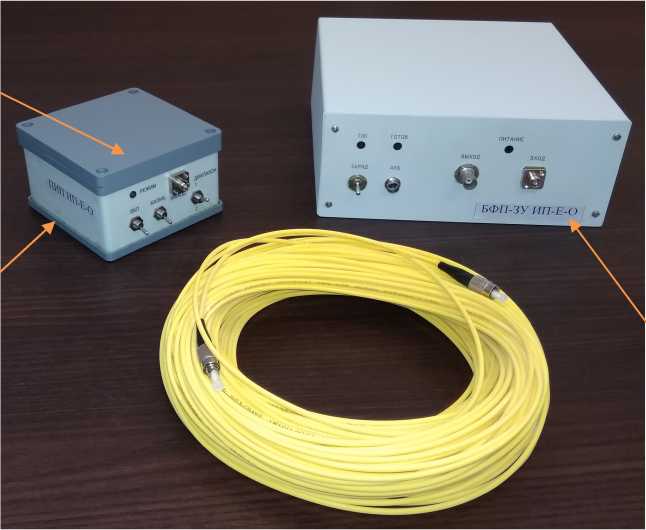

Общий вид преобразователей представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование модификаций преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователей
Место нанесения знака поверки
Место нанесения маркировки
Место нанесения маркировки
Рисунок 2 - Обозначение места нанесения маркировки, знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений напряженности импульсного электрического поля, В^м'1: - диапазон Е1 - диапазон Е2 - диапазон Е3 - диапазон Е4 - диапазон Е5 - диапазон Е6 |
от ±1,0 до ±1,0-10 от ±1,0-10 до ±1,0-102 от ±1,0-102 до ±1,0-103 от ±1,0-103 до ±1,0М04 от ±1,0-104 до ±1,0М05 от ±1,0-105 до ±1,0М06 |
|
Номинальное значение коэффициента преобразования, В-В'^м: - в диапазоне Е1 - в диапазоне Е2 - в диапазоне Е3 - в диапазоне Е4 - в диапазоне Е5 - в диапазоне Е6 |
от 5,0-10'2 до 2,0-10-1 от 5,0-10'3 до 2,0-10'2 от 5,0-10'4 до 2,0-10'3 от 5,0-10'5 до 2,0-10'4 от 5,0-10'6 до 2,0-10'5 от 5,0-10'7 до 2,0-10'6 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
±10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более |
50 |
|
Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения, мкс, не менее |
50 |
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±15 |
|
Примечание - Действительные значения коэффициентов преобразования определяются при проведении поверки | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон амплитуд выходного напряжения блока фотоприемника БФП-ЗУ, В |
от ±0,05 до ±2,00 |
|
Электропитание ПИП: - напряжение питания, В - количество аккумуляторов, шт |
от 6,0 до 7,5 6 |
|
Электропитание БФП-ЗУ: - сеть переменного тока, напряжение, В - частота, Г ц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры: - ПИП, длинахширинахвысота, мм, не более - БФП-ЗУ, длинахширинахвысота, мм, не более - ВОЛС, длина, м, не менее |
150x150x130 350x300x200 10 |
|
Масса (без ВОЛС), кг, не более: - ПИП - БФП-ЗУ |
5,0 4,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа |
от -10 до +45 90 от 94 до 107 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь напряженности импульсного электрического поля измерительный ИП-Е-О, включающий: |
_ |
1 шт. |
|
Первичный измерительный преобразователь ПИП |
_ |
1 шт. |
|
Волоконно-оптическая линия связи ВОЛС |
_ |
1 шт. |
|
Блок фотоприемника с зарядным устройством БФП-ЗУ |
_ | |
|
Паспорт |
КВФШ.468165.016 ПС |
1 экз. |
|
Руководство по эксплуатации |
КВФШ.468165.016 РЭ |
1 экз. |
|
Методика поверки |
МП 017.М12-19 |
1 экз. |
|
Упаковка |
_ |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.540-2015 Государственная поверочная схема для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс;
Технические условия КВФШ.468165.016 ТУ. Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О.
