Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О

Номер в ГРСИ РФ: 75357-19
Производитель / заявитель: ФГУП "ВНИИОФИ", г.Москва
Скачать
75357-19: Описание типа СИ Скачать 127.2 КБ
75357-19: Методика поверки МП 016.М12-19 Скачать 6.8 MБ
Нет данных о поставщике
Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О (далее по тексту - преобразователи) предназначены для преобразования амплитудновременных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.

Информация по Госреестру

Основные данные
Номер по Госреестру 75357-19
Наименование Преобразователи напряженности импульсного магнитного поля измерительные
Модель ИП-Н-О
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.06.2024
Производитель / Заявитель

ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 21
Найдено поверителей 1
Успешных поверок (СИ пригодно) 21 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75357-19: Описание типа СИ Скачать 127.2 КБ
75357-19: Методика поверки МП 016.М12-19 Скачать 6.8 MБ

Описание типа

Назначение

Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О (далее по тексту - преобразователи) предназначены для преобразования амплитудновременных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.

Описание

Принцип действия преобразователей основан на преобразовании напряженности импульсного магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.

Преобразователь ИП-Н-О состоит из трех основных частей:

- первичный измерительный преобразователь (ПИП);

- волоконно-оптическая линия связи (ВОЛС);

- блок фотоприемника с зарядным устройством (БФП-ЗУ).

Преобразование напряженности импульсного магнитного поля (импульсной магнитной составляющей электромагнитной ТЕМ-волны) в электрический сигнал осуществляется с помощью расположенной в ПИП индуктивной антенны с RL-интегратором, которые представляют собой линию с распределенными параметрами. Индуктивная антенна представляет собой круглую катушку, намотанную медным проводом и помещенную внутрь электростатического экрана с радиальной прорезью для защиты от помехонесущих электрических полей. Выход индуктивной антенны выполнен дифференциальным и соединен с оптическим модулем (электрооптическим преобразователем), где происходит трансформация электрического сигнала в пропорциональный световой сигнал и передача последнего на вход ВОЛС. Конструктивно ПИП выполнен в виде фрезерованного металлического прямоугольного корпуса с толщиной стенок не менее двух миллиметров, в котором размещены электронные платы оптического модуля, генератор импульсов точной амплитуды (калибратор), переключатель режимов работы, органы управления и аккумуляторная батарея. К верхней части корпуса прикреплена индуктивная антенна.

ВОЛС предназначена для передачи светового сигнала от ПИП к БФП-ЗУ (измеряемый или калибровочный сигнал). ВОЛС изготовлена на основе одномодового кварц-полимерного волокна с диаметром сердечника 9 мкм, помещенного в светозащитную оболочку. На концах ВОЛС смонтированы разъемы для подключения к ПИП и БФП-ЗУ.

БФП-ЗУ предназначен для преобразования светового сигнала, поступившего от ПИП по ВОЛС, в электрический и его усиления для обеспечения проведения осциллографической регистрации, а также для электрической зарядки аккумуляторной батареи ПИП. Корпус БФП-ЗУ выполнен из изоляционного материала, передняя и задняя панели из металла с внешним изоляционным покрытием, электронные блоки и платы дополнительно экранированы от электромагнитных помех металлическим кожухом.

При проведении измерений ПИП располагается в объеме исследуемого импульсного магнитного (электромагнитного поля), а БФП-ЗУ - в экранированном помещении вместе с осциллографическим регистратором. ПИП и БФП-ЗУ соединяются между собой с помощью ВОЛС. Измерительный выход БФП-ЗУ соединяется с помощью 50-омного коаксиального радиочастотного кабеля с входом осциллографа. Под воздействием импульса магнитного (электромагнитного) поля в ПИП наводится пропорциональный по величине электрический импульс напряжения, который преобразуется в световой сигнал и передается по ВОЛС в БФП-ЗУ, где происходит обратное преобразование оптического сигнала в электрический и передача его на вход осциллографического регистратора.

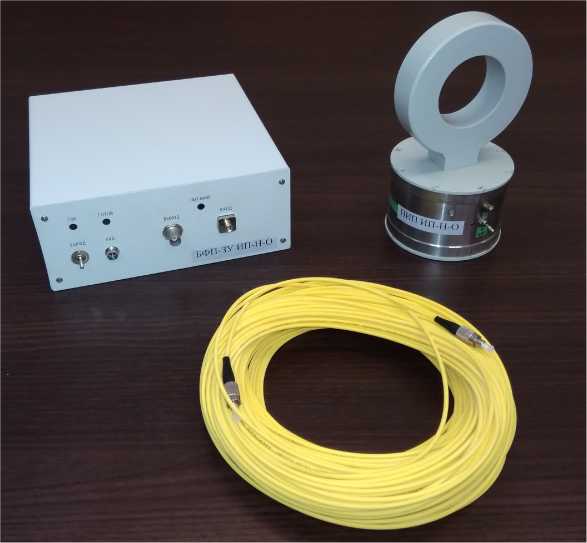

Общий вид преобразователей представлен на рисунке 1.

Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.

Пломбирование модификаций преобразователей не предусмотрено.

Рисунок 1 - Общий вид преобразователей

Место нанесения

знака поверки

Место нанесения

маркировки

Рисунок 2 - Обозначение места нанесения маркировки, знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений напряженности импульсного магнитного поля, А^м-1:

- диапазон Н1

- диапазон Н2

- диапазон Н3

- диапазон Н4

- диапазон Н5

- диапазон Н6

от ±5,040-3 до ±5,0-10—2 от ±5,0-10—2 до ±5,040-1 от ±5,040-1до ±5,0 от ±5,0 до ±5,040 от ±5,0-10 до ±5,0-102 от ±5,0-102 до ±5,0-103

Номинальное значение коэффициента преобразования, В^А-1^м:

- в диапазоне Н1

- в диапазоне Н2

- в диапазоне Н3

- в диапазоне Н4

- в диапазоне Н5

- в диапазоне Н6

от 1,0-10 до 4,0-10 от 1,0 до 4,0 от 1,0-10—1 до 4,0Л0-1 от 1,0-10—2 до 4,0-10—2 от 1,0-10—3 до 4,0Л0-3 от 1,040—4 до 4,0-10—4

Пределы допускаемой относительной погрешности коэффициента преобразования, %

±10

Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более

50

Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения, мкс, не менее

10

Пределы допускаемой относительной погрешности измерений временных интервалов, %

±15

Примечание - Действительные значения коэффициентов преобразования определяются при проведении поверки

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон амплитуд выходного напряжения блока фотоприемника БФП-ЗУ, В

от ±0,05 до ±2,00

Электропитание ПИП:

- напряжение питания, В

- количество аккумуляторов, шт

от 6,0 до 7,5 6

Электропитание БФП-ЗУ:

- сеть переменного тока, напряжение, В

- частота, Г ц

от 198 до 242 от 49 до 51

Габаритные размеры:

- ПИП, длинахширинахвысота, мм, не более

- БФП-ЗУ, длинахширинахвысота, мм, не более

- ВОЛС, длина, м, не менее

170x170x250

350x300x200

10

Масса (без ВОЛС), кг, не более:

- ПИП

- БФП-ЗУ

5,0

4,0

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при +20 °С, %, не более

- атмосферное давление, кПа

от -10 до +45

90 от 94 до 107

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь напряженности импульсного магнитного поля измерительный ИП-Н-О, включающий:

_

1 шт.

Первичный измерительный преобразователь ПИП

_

1 шт.

Волоконно-оптическая линия связи ВОЛС

_

1 шт.

Блок фотоприемника с зарядным устройством БФП-ЗУ

_

1 шт.

Паспорт

КВФШ.468165.017 ПС

1 экз.

Руководство по эксплуатации

КВФШ.468165.017 РЭ

1 экз.

Методика поверки

МП 016.М12-19

1 экз.

Упаковка

_

1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 8.540-2015 Государственная поверочная схема для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс;

Технические условия КВФШ.468165.017 ТУ. Преобразователи напряженности импульсного магнитного поля измерительные ИП-Н-О.
