Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К

Назначение

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К (далее - колонки) предназначены для измерений массы отпущенного газа и вычисления стоимости отпущенной дозы на автомобильных заправочных станциях, судовых бункеровочных станциях и других газозаправочных пунктах при заправке сжиженным природным газом (далее - СПГ) моторных транспортных средств.

Описание

Принцип действия колонок основан на измерении массы СПГ в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного количества газа и его стоимости.

Процедура отпуска СПГ выполняется автоматически.

Основными элементами колонки являются:

- линии заправки и возврата газа с массомерами, запорной арматурой (клапаны с электро- или пневмоприводом);

- электронный блок управления колонкой (далее — блок управления), расположенный внутри блока электроники колонки под откидной крышкой дисплея;

- раздаточный шланг с пистолетом;

- дренажный шланг с пистолетом.

Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.

В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.

Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.

На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.

Структура условного обозначения колонок:

ЛПА-СПГ-К-А/ххх МТ, где

А - количество постов;

ххх - максимальный расход газа;

M - вариант исполнения: отсутствие маркировки - стационарная, М - мобильная;

Т - вариант исполнения электронного блока управления: отсутствие маркировки - ЛПА, Т - блок управления «Топаз 306БУ10».

Общий вид стационарной колонки в стандартном конструктивном исполнении приведен на рисунке 1. Также возможен выпуск колонки в исполнении с выносным электронным блоком и дисплеем, в этом случае электронный блок с дисплеем располагается на расстоянии от газового отсека колонки и соединяется с ним кабелями. В исполнении колонки мобильная для удобства доступа при эксплуатации на передвижных установках электронный блок располагается в нижней части несущей конструкции. Места пломбирования в целях предотвращения несанкционированного изменения настроек и вмешательств показаны на рисунках 2 и 3 (пломбируется блок управления, расположенный в блоке электроники под крышкой дисплея).

Места нанесения знаков поверки представлены на рисунках 4 и 5.

Заводской номер в виде цифрового обозначения, состоящий из 2 и более арабских цифр, наносится методом гравировки на маркировочную табличку, которая крепится на боковой поверхности корпуса колонки (рисунок 1).

Место нанесения заводского номера и знака утверждения типа

1178, Санкт-Петербург SLs линия В.О., д.78 +\в12) 648-24-60 nfo@tenprom.spb.ru

Колонка автозаправочная сжиженного природного газа ЛПА-СЦГ-К-Заводской номер М

Год выпуска

Расход газа

Рабочее давление газа ,

Потребляемая мощность.

Рабочая Т окр. среды

II Gc IIAT3 X

ООО «ИЦ ЛАБ-Ех»

Служба сервиса ООО «НПК «ЛЕНПРОМАВТОМАТИКА» service@lenprom.spb.ru +7 (812) 648-24-60, доб. 179;

+7 (911) 160-34-46;

8-800-550-60-93

clever

НЕ КУРИТЬ!

ЗАГЛУШИТЕ ДВИГАТЕЛЬ!

После отключения от питающей сети не открывать 1 мин

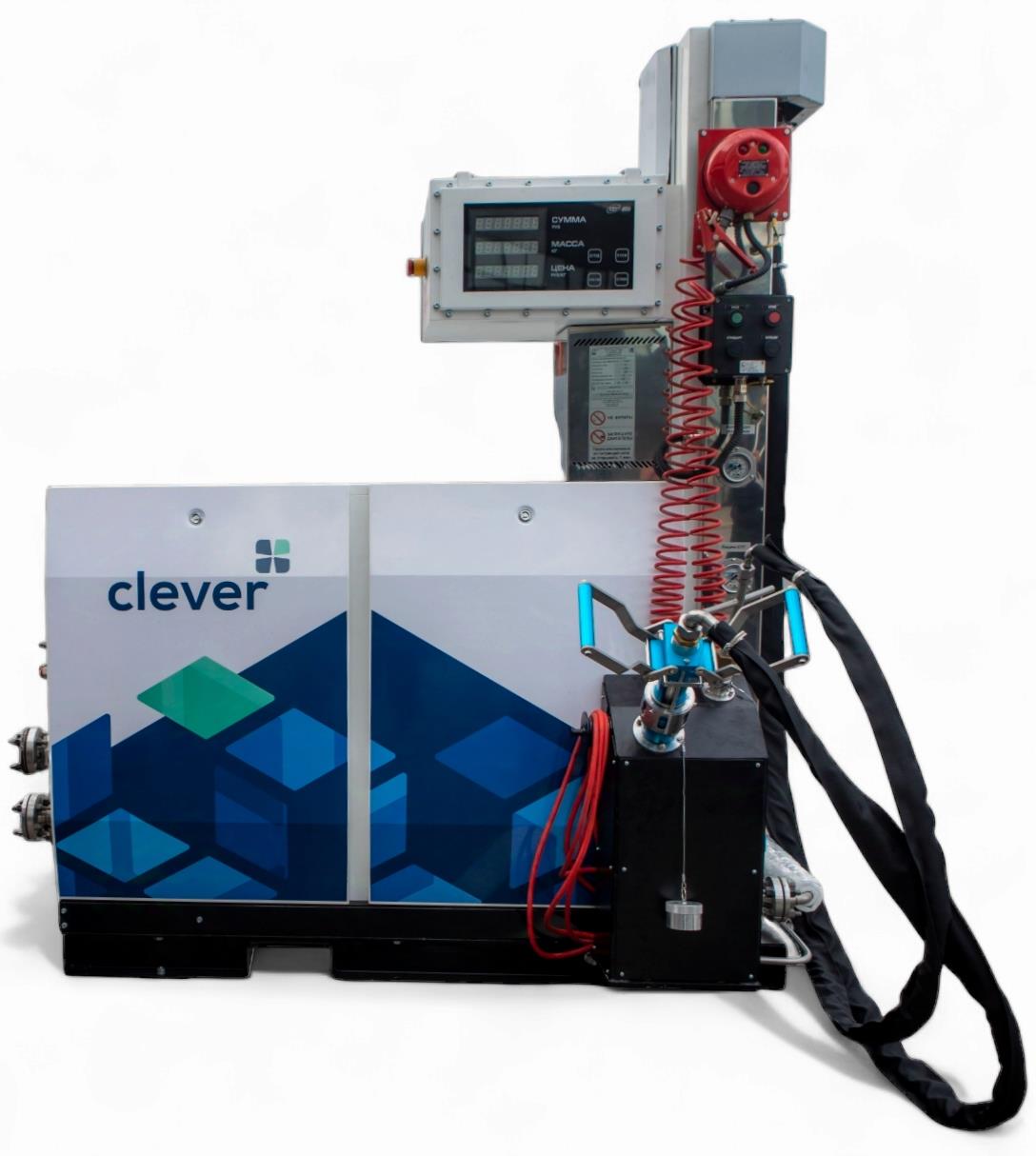

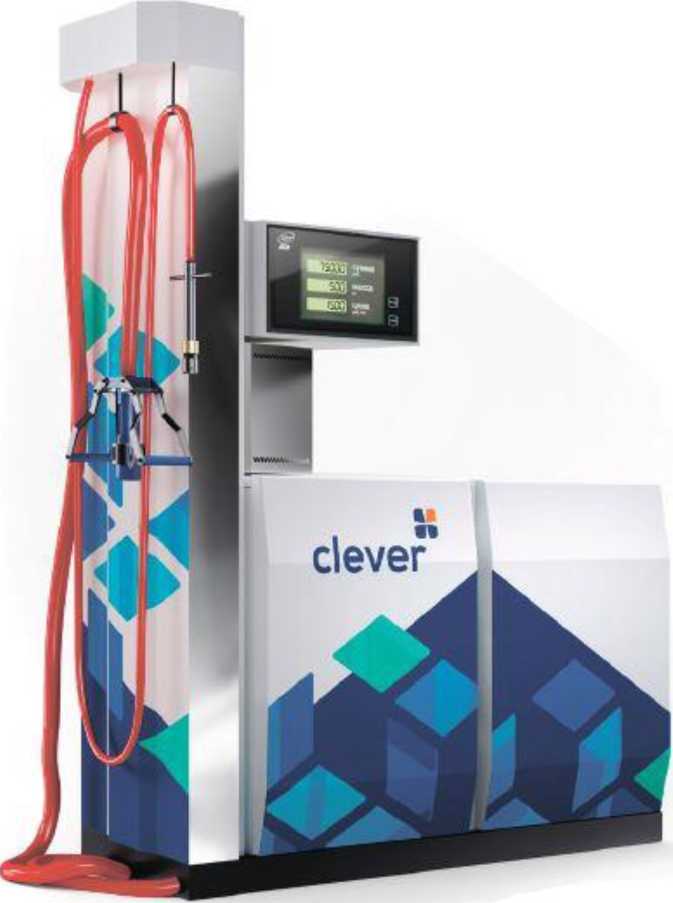

Рисунок 1 - Общий вид колонки:

А - место крепления маркировочной таблички;

Б - маркировочная табличка с местом нанесения заводского номера и знаком утверждения типа

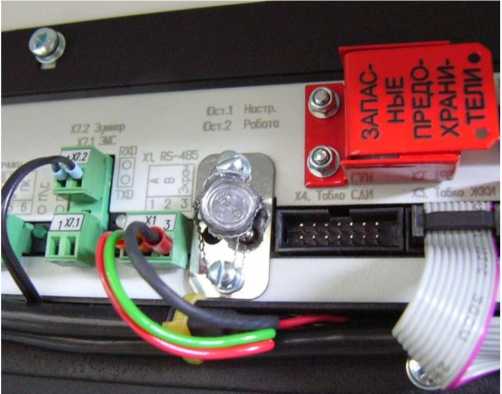

Рисунок 2 - Место пломбирования блока управления Топаз-306БУ10

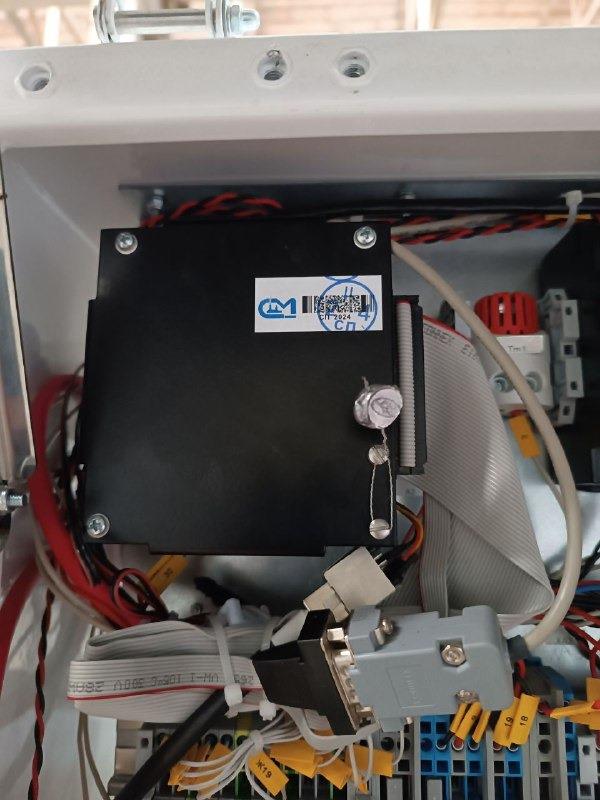

Рисунок 3 - Место пломбирования блока управления ЛПА

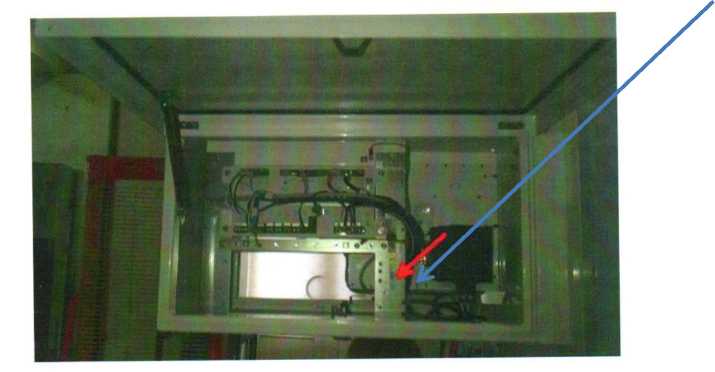

Рисунок 4 - Место нанесения знака поверки для блока управления Топаз-306БУ10

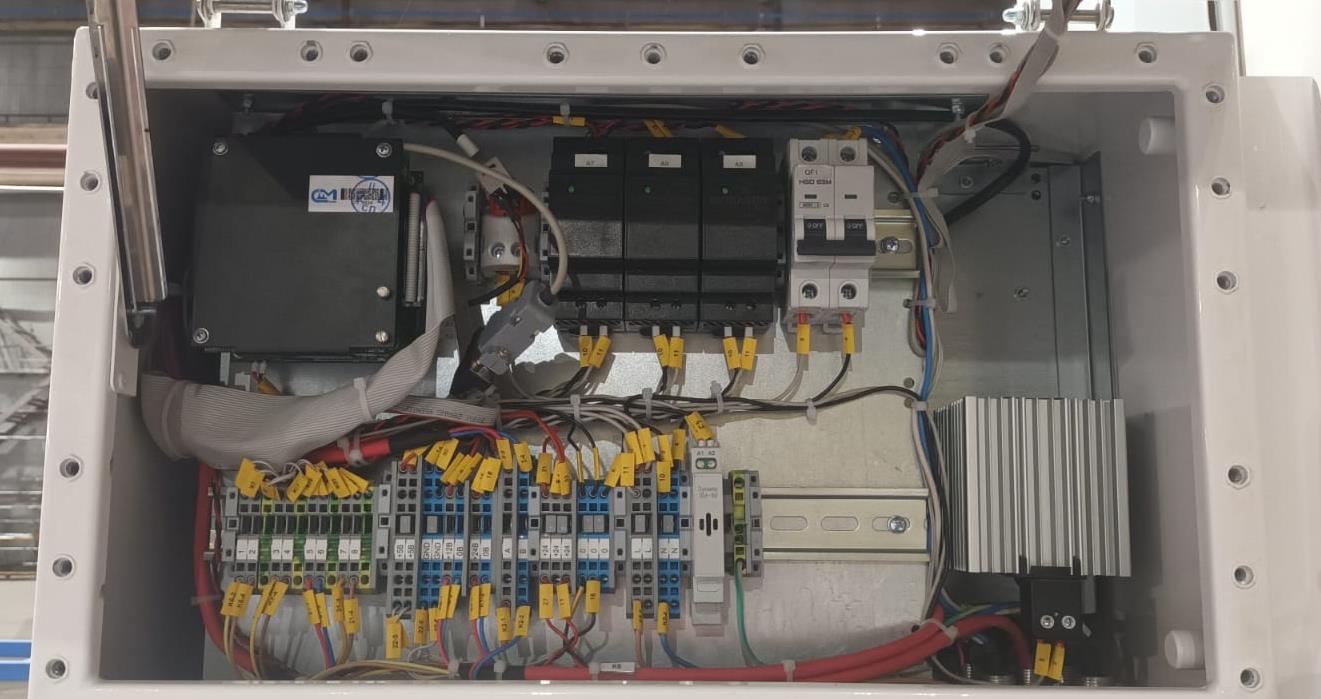

Рисунок 5 - Место нанесения знака поверки для блока управления ЛПА

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО) КСПА-027 или Топаз.

Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение защищено от несанкционированного изменения путем пломбирования блока управления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен пломбировкой блока управления.

аблица 1 - Идентификационные данные ПО

ХХ- обозначение метрологически незначимой части ПО, где «Х» может принимать значения от 0 до 9

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.

Технические характеристики

Метрологические и технические характеристики колонок представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3-Основные технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации ЛПА-99.010 РЭ «Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К» с изменением 15 в п. 2.8 Использование по назначению.

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356

ТУ 26.51.52-018-52122445-2017 Колонки автозаправочные сжиженного природного газа

ЛПА-СПГ-К. Технические условия с Изменением №1
