75367-19: VME, VME-Exi Преобразователи измерительные - Производители, поставщики и поверители

Преобразователи измерительные VME, VME-Exi

Номер в ГРСИ РФ: 75367-19
Производитель / заявитель: ООО НПО "Вакууммаш", г.Ижевск
Скачать
75367-19: Описание типа СИ Скачать 235.2 КБ
75367-19: Методика поверки РТ-МП-5619-442-2019 Скачать 3.1 MБ
Нет данных о поставщике
Преобразователи измерительные VME, VME-Exi поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи измерительные VME, VME-Exi предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей температуры и других устройств, и преобразования их в унифицированный электрический сигнал постоянного тока, а также в цифровой сигнал для передачи по протоколу HART.

Информация по Госреестру

Основные данные
Номер по Госреестру 75367-19
Наименование Преобразователи измерительные
Модель VME, VME-Exi
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.06.2024
Производитель / Заявитель

ООО НПО "Вакууммаш", г.Ижевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 3149
Найдено поверителей 7
Успешных поверок (СИ пригодно) 3149 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

75367-19: Описание типа СИ Скачать 235.2 КБ
75367-19: Методика поверки РТ-МП-5619-442-2019 Скачать 3.1 MБ

Описание типа

Назначение

Преобразователи измерительные VME, VME-Exi предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей температуры и других устройств, и преобразования их в унифицированный электрический сигнал постоянного тока, а также в цифровой сигнал для передачи по протоколу HART.

Описание

Принцип действия преобразователей измерительных VME, VME-Exi основан на измерении и аналогово-цифровом преобразовании входных сигналов, обработке и обратном цифро-аналоговом преобразовании в унифицированный сигнал постоянного тока и/или код цифрового протокола передачи данных.

Преобразователи измерительные VME, VME-Exi конструктивно выполнены в виде прямоугольного или круглого пластикового корпуса, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На лицевую поверхность выведены клеммы или разъемы подключения входного и выходного сигнала, и разъемы для программирования.

Преобразователи измерительные VME, VME-Exi имеют следующие исполнения:

- общепромышленное: VME-100-1, VME-100-2, VME-100-5, VME-103-4-HART, VME-103-5-HART;

- общепромышленное, с гальванической развязкой: VME-101-2, VME-101-5, VME-104-4-HART, VME-104-5-HART;

- с гальванической развязкой, взрывозащищенные, с видом взрывозащиты «искробезопасная электрическая цепь i»: VME-Exi-102-2, VME-Exi-102-5, VME-Exi-105-3-HART, VME-Exi-105-4-HART, VME-Exi-105-5-HART.

Преобразователи измерительные VME, VME-Exi различаются по техническим характеристикам и конструктивному исполнению. Модификации и схема обозначения приведены в таблице 1.

Таблица 1

VME VME-Exi

_

xxx

_

x

_

х

_

(х/х)

_

x/x

_

(x/х)

_

x

1

2

3

4

5

6

7

8

№ поля

Описание поля

Код поля

Расшифровка

1

Обозначение изготовителя

vme

Наименование изготовителя

VMl>E\i

Наименование изготовителя -взрывозащита

2

Цифровая кодировка

первая цифра - 1 - преобразователь измерительный, вторая, третья цифры - исполнение по типу выходного сигнала, наличию гальванической развязки и взрывозащиты, согласно руководства по эксплуатации

3

Обозначение исполнения в зависимости от конструкции

- для установки в головку первичного преобразователя (цифры 1, 3, 5)

- для установки на DIN рейку (цифры 2, 4)

4

Обозначение исполнения по способу передачи данных

- 4/20 - унифицированный выходной сигнал 4-20 мА;

- HART - унифицированный выходной сигнал 4-20 мА, с наложенным на него цифровым сигналом по HART протоколу

5

Обозначение исполнения по температурным условиям эксплуатации

Согласно таблице 4 описания типа (нижняя граница/верхняя граница)

6

Тип входного сигнала/ схема подключения

Согласно таблице 3 описания типа/согласно руководства по эксплуатации

7

У становленный диапазон измерений

Согласно таблице 3 описания типа (нижняя граница/верхняя граница)

8

Класс точности (КТ)

КТ 0,05    Согласно таблице 3 описания типа

К! 0,1

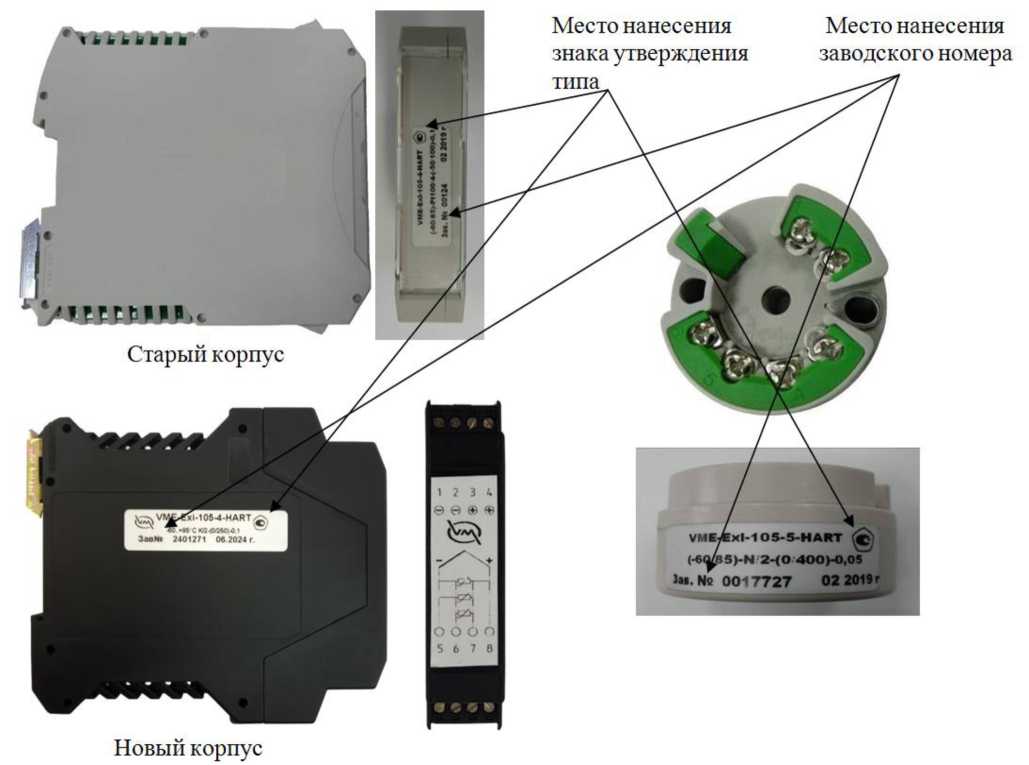

Общий вид преобразователей измерительных VME,VME-Exi представлен на рисунке 1.

Место нанесения

знака утверждения

типа

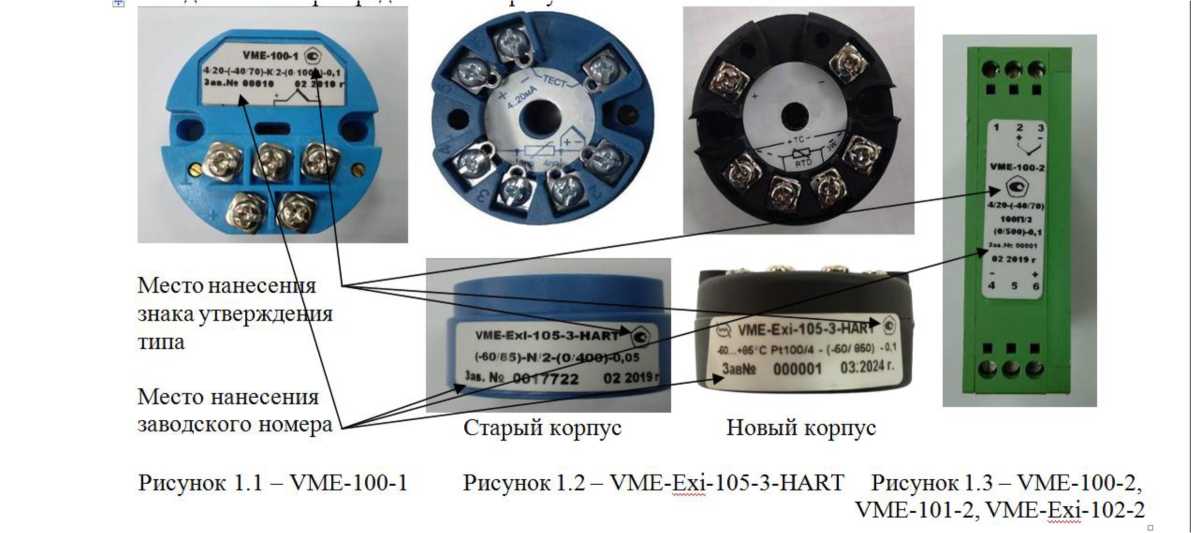

Рисунок 1.1 - VME-100-

VME-Exl-105-З-НАЙТ ф (■60 ’□t-N 2-(О 4ООн)*Ь5

Ja«. Ns 0017722   022019

Рисунок 1.2 -VME-Exi-105-3-HART

Рисунок 1.3 - VME-100-2, VME-101-2, VME-Exi-102-2

Hi п ? 8 Я

(-80 B5)-N 2-(О 4OO)-O,W Зав, № 00->77 2 7    02 2019 г

Рисунок 1.4 - VME-103-4-HART,

VME-104-4-HART, VME-Exi-105-4-HART

Рисунок 1.5 - VME-100-5, VME-101-5,

VME-Exi-102-5, VME-103-5-HART,

VME-104-5-HART, VME-Exi-105-5-HART

Рисунок 1 - Общий вид преобразователей измерительных VME, VME-Exi в зависимости от конструкции

Пломбирование преобразователей измерительных VME, VME-Exi не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении преобразователей измерительных VME, VME-Exi, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.

ПО предназначено для преобразования измеренного входного сигнала в сигнал 4 - 20 мА и масштабирования в соответствии с диапазоном измерений.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

С выходным сигналом 4-20 мА

С выходным сигналом 4-20 мА + HART

Идентификационное наименование ПО

vme 4 20ma.hex

vme hart.hex

Номер версии (идентификационный номер) ПО

не ниже 9.13.100

не ниже 5.14.103

Цифровой идентификатор ПО

-

-

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений температуры, °С

Представлены в таблице 3

Пределы допускаемой приведенной основной погрешности при температуре окружающей среды (от +15 до +25 ° С)

Представлены в таблице 3

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С

±0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от нормальной (от +15 до +25 °С):

- от -60 до -10 включ.

1,0 предела основной погрешности

- св. -10 до +15

- св. +25 до +85

0,5 предела основной погрешности

Таблица 3 - Метрологические характеристики в зависимости от типа входного сигнала

Тип НСХ, входного сигнала

Диапазон измерений2)

Пределы допускаемой приведенной основной погрешности в зависимости от нормирующего значения1) (при температуре окружающей среды от +15 до +25 °С) в зависимости от класса точности, %

мВ, Ом

°С

КТ 0,05

КТ 0,1

К

от -5,891 до +52,410

от -200 до +1300

0,05

0,1

L

от -9,488 до +66,466

от -200 до +800

N

от -4,345 до +47,513

от -270 до +1300

J

от -7,890 до +51,877

от -200 до +900

S

от 0,000 до 16,777

от 0 до +1600

B

от 0,431 до 13,591

от +300 до +1800

R

от 0,000 до 18,849

от 0 до +1600

Напряжение

от -15 до +70

-

50М

от 10,266 до 92,8

от -180 до +200

100М

от 20,53 до 185,60

от -180 до +200

50П

от 8,62 до 197,58

от -200 до +850

100П

от 17,24 до 395,16

от -200 до +850

Pt100

от 18,52 до 390,48

от -200 до +850

Pt500

от 92,6 до 1952,4

от -200 до +850

Pt1000

от 185,2 до 3904,8

от -200 до +850

Сопротивление

от 1 до 400

-

Сопротивление

от 1 до 4000

-

Потенциометр

от 40 до 400

-

Потенциометр

от 400 до 4000

-

Примечания:

1) За нормирующее значение принимается разность между максимальным и минимальным значением диапазона измерений

2) По заказу допускается изготовление преобразователей с диапазонами измерений отличными от приведенных в таблице, но не превышающих указанных нижней и верхней границы диапазонов.

3) Типы НСХ термопреобразователей сопротивления и преобразователей термоэлектрических -по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Время установления выходного сигнала, с, не более

5

Время готовности к проведению измерений после включения, мин, не более

15

Условия эксплуатации:

- стандартный температурный диапазон, оС

- расширенный температурный диапазон, оС

от -40 до +70 от -60 до +85

Напряжение питания постоянного тока, В

24±12

Потребление тока, мА, не более: - минимальное - максимальное

3,5

24

Маркировка взрывозащиты по ГОСТ 31610.0-2014

0ExiaIICT6X

Наименование характеристики

Значение

Г абаритные размеры, не более, мм:

Код исполнения

- 1, диаметрхвысота

44х23

- 2, высотахширинахдлина

25x80x86

- 3, диаметрхвысота

44х24

- 4, высотахширинахдлина

23х110х114

- 5, диаметрхвысота

44х27

Масса, г, не более:

Код исполнения

- 1

40

- 2

50

- 3

40

- 4

60

- 5

40

Потребляемая мощность, Вт, не более:

- общепромышленного исполнения

0,85

- исполнения Exi

0,75

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

G3

Сейсмостойкость по MSK-64, балл

9

Степень защиты от влаги и пыли по ГОСТ 14254 -2015

IP65

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и наклейку, прикрепленную к корпусу.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь измерительный VME, VME-Exi

Исполнение в соответствии с заказом

1 шт.

Методика поверки

РТ-МП-5619-442-2019

1 экз. на партию

Паспорт

-

1 экз.

Руководство по эксплуатации

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

VME-100-1, VME-100-2, VME-100-5

VME-101-2, VME-101-5

VME-Exi-102-2, VME-Exi-102-5

ВМЭЛ.422710.001РЭ

1 экз. на партию

Руководство по эксплуатации

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

VME-103-4-HART, VME-103-5-HART

VME-104-4-HART, VME-104-5-HART

VME-Exi-105-3-HART, VME-Exi-105-4-HART

VME-Exi-105-5-HART

ВМЭЛ.422710.002РЭ

1 экз. на партию

Поверка

осуществляется по документу РТ-МП-5619-442-2019 «ГСИ. Преобразователи измерительные

VME, VME-Exi. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 марта 2019 г.

Основные средства поверки:

- мера электрического сопротивления постоянного тока многозначная Р3026 (регистрационный номер в Федеральном информационном фонде 8478-04);

- компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде 54727-13);

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

- термометр лабораторный электронный ЛТ-300 (регистрационный номер в Федеральном информационном фонде 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт при первичной поверке и на свидетельство о поверке при периодической поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.011 - 80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ТУ 26.51.43-003-24481731-2018 Преобразователи измерительные VME, VME-Eix. Технические условия
