Преобразователи давления измерительные СЕНС ПД
| Номер в ГРСИ РФ: | 75375-19 |
|---|---|
| Производитель / заявитель: | ООО НПП "Сенсор", г.Заречный |
Преобразователи давления измерительные СЕНС ПД (далее по тексту -преобразователи) предназначены для измерений и преобразований давления газообразных и жидких сред в аналоговый унифицированный токовый выходной сигнал и/или цифровой кодированный выходной сигнал на базе протоколов HART, СЕНС и Modbus RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75375-19 |
| Наименование | Преобразователи давления измерительные |
| Модель | СЕНС ПД |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
ООО НПП "Сенсор", г.Заречный
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года - для преобразователей давления с пределами допускаемой погрешности ±0,15 %; ±0,20 %; ±0,25 %; 5 лет - для преобразователей давления с пределами допускаемой погрешности ±0,40 %; ±0,50 % |
| Зарегистрировано поверок | 5599 |
| Найдено поверителей | 29 |
| Успешных поверок (СИ пригодно) | 5589 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75375-19: Описание типа СИ | Скачать | 120.7 КБ | |
| 75375-19: Методика поверки МП 202-005-2019 | Скачать | 4.2 MБ |
Описание типа
Назначение
Преобразователи давления измерительные СЕНС ПД (далее по тексту -преобразователи) предназначены для измерений и преобразований давления газообразных и жидких сред в аналоговый унифицированный токовый выходной сигнал и/или цифровой кодированный выходной сигнал на базе протоколов HART, СЕНС и Modbus RTU.
Описание
Принцип действия преобразователей основан на тензорезистивном эффекте их чувствительного элемента (тензопреобразователя). Под действием измеряемого давления измерительная мембрана тензопреобразователя деформируется, вызывая изменение сопротивления его тензорезисторов, которое преобразуется в выходной сигнал пропорциональный измеряемому давлению.
Конструктивно преобразователи выполнены в корпусе с крышкой и кабельными вводами. На корпусе установлен присоединительный штуцер преобразователя, через который подается давление среды. Внутри корпуса преобразователя находится электронный модуль с клеммными зажимами для подключения внешних электрических цепей.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные варианты исполнения. Варианты исполнения преобразователей отличаются видом измеряемого давления (избыточное и избыточное давление-разрежение), пределами измерений, пределами допускаемой основной погрешности измерений, выраженной в процентах от диапазона измерений (приведенной погрешностью), конструкцией, материалом корпуса и крышки, количеством и конструкцией кабельных вводов.
Обозначение вариантов исполнения преобразователей приведено в виде буквенноцифрового кода1) в паспорте и имеет следующий вид:
СЕНС ПД А B - C - D - Е - F/G - H - I,
где A - код, определяющий конструктивное исполнение;
В - код, определяющий вид измеряемого давления;
С - код, определяющий верхний предел измерений;
D - код, определяющий пределы допускаемой основной погрешности измерений;
Е - код, определяющий вид выходного сигнала;
F - код, определяющий количество и тип кабельного ввода;
G - код, определяющий вариант исполнения кабельного ввода;
H - код, определяющий материал корпуса и элементов кабельного ввода;
I - код, определяющий специальные варианты исполнения.
Примечание
1) - расшифровка буквенно-цифровых кодов приведена в руководстве по эксплуатации на преобразователи. Коды на варианты исполнения преобразователей по умолчанию не указываются.
Общий вид преобразователя приведён на рисунке 1. Конструкция вариантов исполнения преобразователей может отличаться от представленной на рисунке 1.

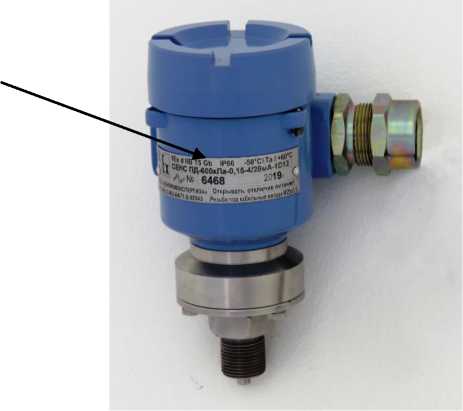

Рисунок 1 - Общий вид преобразователя давления измерительного СЕНС ПД

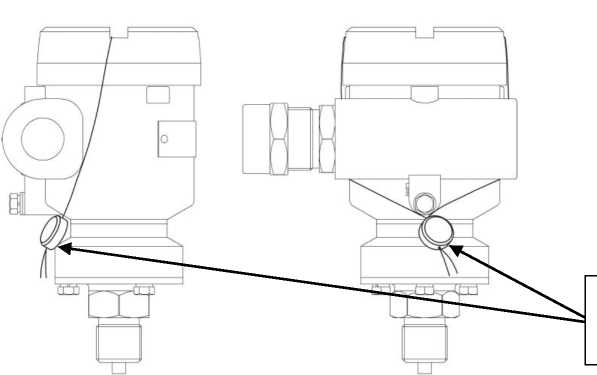

Предусмотрена возможность пломбирования. Схема пломбировки от
несанкционированного доступа представлена на рисунке 2.
Преобразователи имеют взрывозащищенное исполнение.
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа СЕНС ПД |
|
Номер версии (идентификационный номер) ПО |
не ниже A580 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с рекомендацией по метрологии P 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений для преобразователей избыточного давления1) 2) Верхние пределы измерений для преобразователей избыточного давления-разрежения1) 3): - избыточное давление; - разрежение |
от 100 кПа до 63 МПа от 150 кПа до 2,4 МПа 100 кПа |
|
Пределы допускаемой основной погрешности измерений, выраженной в процентах от диапазона измерений (приведенная погрешность)1), % |
±0,15; ±0,20; ±0,25; ±0,40; ±0,50 |
|
Вариация выходного сигнала преобразователя |
не превышает пределов допускаемой основной погрешности измерений |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, для вариантов исполнения с пределами допускаемой основной погрешности измерений, %: - ±0,15 %; - ±0,20 %; - ±0,25 %; - ±0,40 %; - ±0,50 % |
±0,15; ±0,20; ±0,25; ±0,35; ±0,45 |
|
Примечания 1) - пределы измерений, пределы допускаемой основной погрешности измерений указываются в паспорте на конкретный преобразователь. 2) - нижний предел измерений равен нулю. 3) - верхний предел измерений в области разрежения, взятый со знаком минус, будет указываться как нижний предел измерений, а верхний предел измерений в области избыточного давления будет указываться как верхний предел измерений. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока для вариантов исполнения преобразователей, В: - с цифровым кодированным выходным сигналом на базе протокола СЕНС; |
от 4 до 15 |
|
- с цифровым кодированным выходным сигналом на базе протокола СЕНС и цифровым кодированным выходным сигналом с интерфейсом RS-485 с протоколом Modbus RTU; - с аналоговым унифицированным токовым выходным сигналом 4-20 мА, совмещенным с |
от 5 до 50 |
|
цифровым кодированным выходным сигналом на базе протокола HART |
от 9 до 42 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая мощность для вариантов исполнения преобразователей, Вт, не более: - с цифровым кодированным выходным сигналом на базе протокола СЕНС; - с цифровым кодированным выходным сигналом на базе протокола СЕНС и цифровым кодированным выходным сигналом с интерфейсом RS-485 с протоколом Modbus RTU; - с аналоговым унифицированным токовым выходным сигналом 4-20 мА, совмещенным с цифровым кодированным выходным сигналом на базе протокола HART |
0,05 0,4 1 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
200 250 120 |
|
Масса, кг, не более |
2,5 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015 |
IP66 |
|
Номинальные значения механических внешних воздействующих факторов по ГОСТ 30631-99 |
для группы механического исполнения M6 |
|
Номинальные значения климатических факторов по ГОСТ 15150-69 |
УХЛ1*, но при этом диапазон температуры окружающей среды от -50 до +60 °C |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Маркировка взрывозащиты |
1Ex d IIB T5 Gb |
Знак утверждения типа
наносится типографским способом на титульный лист (правый верхний угол) руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
СЕНС ПД |
1 шт. |
|
Паспорт1) |
СЕНС.406233.002 ПС СЕНС.406233.003 ПС СЕНС.406233.004 ПС |
1 экз. |
|
Методика поверки2) |
МП 202-005-2019 |
1 экз. |
|
Руководство по эксплуатации2) |
СЕНС.406233.002 РЭ |
1 экз. |
|
Комплект монтажных частей1) |
_ |
1 компл. |
|
Примечания: 1) - зависит от варианта исполнения. 2) - поставляется 1 экземпляр на партию преобразователей, поставляемую в один адрес, и дополнительно - по требованию заказчика. | ||
Поверка
осуществляется по документу МП 202-005-2019 «Преобразователи давления измерительные
СЕНС ПД. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.03.2019 г.
Основные средства поверки:
- Калибратор-контроллер давления ЭЛМЕТРО-Паскаль (Регистрационный
№ 43456-09);
- Калибратор давления МЕТРАН 501-ПКД-Р со сменными модулями давления и многофункциональной помпой PV-411HP (Регистрационный № 22307-04);
- Рабочие эталоны 1-го и 2-го разряда по ГОСТ Р 8.802-2012 манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14);
- Мультиметр цифровой Agilent 34401A (Регистрационный № 54848-13);
- Катушка электрического сопротивления Р331 (Регистрационный № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 8.802-2012 ГСИ. Государственный поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
СЕНС.406233.002ТУ Преобразователи давления измерительные СЕНС ПД. Технические
условия
