Трубы аэродинамические портативные ПАТ-60

Номер в ГРСИ РФ: 75384-19
Категория: Трубы аэродинамические
Производитель / заявитель: ООО "Спецпроект", г.С.-Петербург
Скачать
75384-19: Описание типа СИ Скачать 173.5 КБ
75384-19: Методика поверки МП 2550-0334-2019 Скачать 2.6 MБ
Нет данных о поставщике
Трубы аэродинамические портативные ПАТ-60 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трубы аэродинамические портативные ПАТ-60 (далее - ПАТ-60) предназначены для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки средств измерений скорости и направления воздушного потока в лабораторных условиях. Являются рабочими эталонами 1 разряда по ГОСТ 8.886-2015 «ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока».

Информация по Госреестру

Основные данные
Номер по Госреестру 75384-19
Наименование Трубы аэродинамические портативные
Модель ПАТ-60
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.06.2024
Производитель / Заявитель

ООО "Спецпроект", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 5
Найдено поверителей 2
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75384-19: Описание типа СИ Скачать 173.5 КБ
75384-19: Методика поверки МП 2550-0334-2019 Скачать 2.6 MБ

Описание типа

Назначение

Трубы аэродинамические портативные ПАТ-60 (далее - ПАТ-60) предназначены для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки средств измерений скорости и направления воздушного потока в лабораторных условиях. Являются рабочими эталонами 1 разряда по ГОСТ 8.886-2015 «ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока».

Описание

Принцип действия ПАТ-60 основан на создании нормированного поля скоростей на выходе формирования потока (сопло) с помощью центробежного вентилятора.

Воспроизведение направления воздушного потока осуществляется заданием угла поворота флюгарки, которая, в свою очередь, связана с чувствительным элементом лимба.

Скорость воздушного потока измеряются с помощью дифференциального цифрового манометра ДМЦ-01М (рег. номер №15594-06) и анемометра ЭА-70 (рег. номер №38822-08).

В состав ПАТ-60 входят:

- корпус на раме с комплектом сменных детурбулизующих сеточных фильтров на входном участке;

- осевой вентилятор для создания воздушного потока в рабочем участке, асинхронный электродвигатель в качестве привода осевого вентилятора;

- преобразователь частоты со встроенным PLC-контроллером Е2-8300-007-Н фирмы «Веспер»;

- дифференциальный цифровой манометр типа ДМЦ-01М, подключенного к приемным отверстиям в сечениях форкамеры и сопла ПАТ-60 и предназначенный для измерений и автоматического поддержания заданной скорости воздушного потока;

- анемометр электронный ЭА-70;

- трубка Пито;

- лимб измерительный;

- вспомогательное оборудование, позволяющее устанавливать и закреплять датчики эталонных и поверяемых РСИ ПВ в рабочем участке равных скоростей ПАТ-60.

Общий вид ПАТ-60 показан на рисунке 1.

1

2

3

9

5

6

7

8

10

11

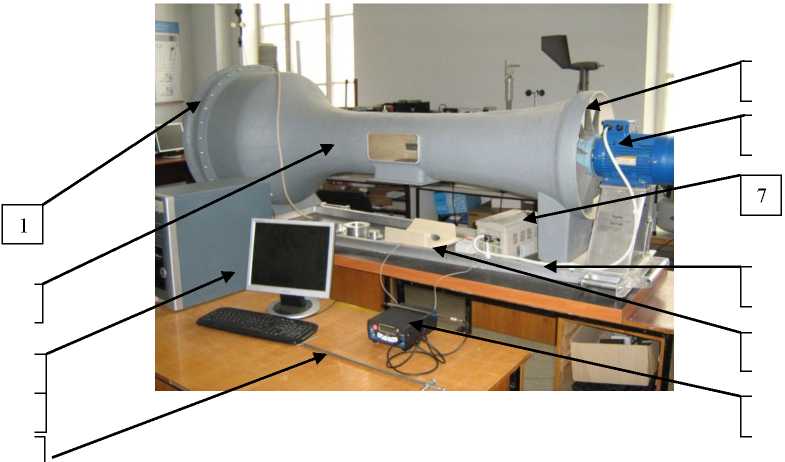

Рисунок 1 -Общий вид ПАТ-60

1- Входной участок с сеточными фильтрами, 2 - корпус, 3 -ПК, 4 - трубка Пито, 5 - вентилятор, 6- электродвигатель,7 - преобразователь частоты, 8 - рама, 9 - дифманометр ДМЦ-01М, 10-лимб, 11 - анемометр ЭА-70

лэщитэ от жфытмв пс«<5ооа мй       ILM ПьДИГО

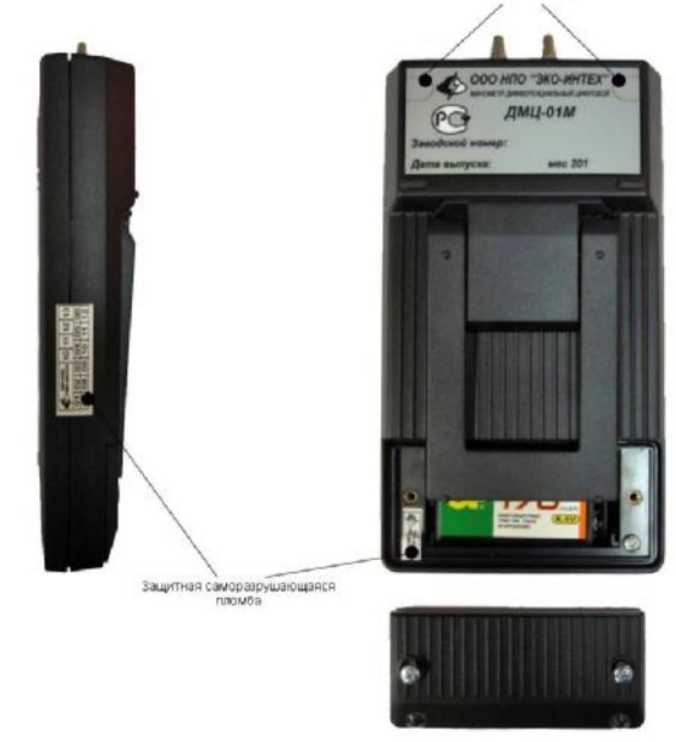

Рисунок 2 - Схема пломбирования дифманометра ДМЦ-01М

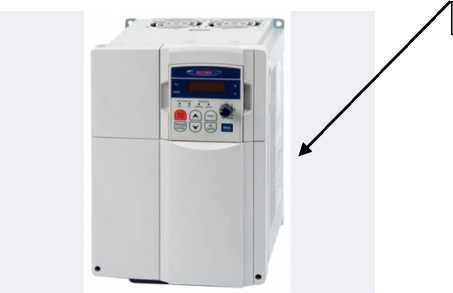

Рисунок 3 - Схема пломбирования преобразователя частоты Е2-8300-007-Н

1 - пломба

Программное обеспечение

В состав Труб аэродинамических портативных ПАТ-60 входят содержащие ПО Манометр дифференциальный цифровой ДМЦ-01М, Векторный преобразователь частоты со встроенным PLC-контроллером Е2-8300-007Н и персональный компьютер с установленным ПО ПАТ-60. Остальные составные части Труб аэродинамических портативных ПАТ-60 ПО не имеют.

Автономное ПО ПАТ-60 обеспечивает управление работой ПАТ-60, сбор, обработку, хранение и отображение измерительной информации.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

СПО ПАТ-60

ДМЦ-01М

E2-8300-007H

Идентификационное наименование

ПО

ПАТ-60

dmc_01M_rs_m_t.hex

-

Номер версии (идентификационный номер) ПО

не ниже 1.1

4.21

не ниже 2.0

Цифровой идентификатор ПО

-

5DAC0D0C

-

Алгоритм вычисления цифрового идентификатора

-

CRC32

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения скоростей воздушного потока* ПАТ-60, м/с

от 0,1 до 60

Пределы допускаемой абсолютной погрешности воспроизведения скорости воздушного потока Vu3m в зоне равных скоростей ПАТ-60 в диапазоне от 0,1 до 60м/с, м/с

±(0,015 + 0,015Vu3m) где Vu3m -скорость воздушного потока, м/с

Диапазон измерений направления воздушного потока, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус

±1

Примечание:

* - данные относятся к зоне равных скоростей, формирующейся в рабочем участке, ограниченной цилиндрической областью диаметром 270 мм и длиной 400 мм. Ось потока совпадает с осью рабочего участка, имеющего диаметр 300 мм, а основание цилиндра расположено в плоскости среза сопла

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Относительная влажность воздуха при температуре 20 °С, %

Атмосферное давление, кПа

Температура окружающей среды, °С

Напряжение электропитания частотой (50±1) Гц, В

от 30 до 80 от 84,0 до 106,7 от 15 до 25 от 342 до 418

Максимальная потребляемая электрическая мощность, кВт

5

Габаритные размеры (длина; ширина; высота), мм

2250; 850; 855

Масса, кг, не более

124

Средняя наработка на отказ, ч

26000

Полный срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ПАТ-60 методом печати, на корпус ПАТ-60 - методом металлографики на шильдике.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Труба аэродинамическая портативная ПАТ-60

ПАТ-60

Руководство по эксплуатации ЭА-70

ЭКИТ.000027.000 РЭ

1

Паспорт

ИРШЯ.408833.005.002 ПС

1

Формуляр ПАТ-60

АГВР.4381-006-79762476-08 ФО

1

Руководство по эксплуатации ПАТ-60

АГВР.4381-006-79762476-08 РЭ

1

Методика поверки

МП 2550-0334-2019

1

Поверка

осуществляются по документу МП 2550-0334-2019 «ГСИ. Трубы аэродинамические портативные ПАТ-60. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 января 2019 г.

Основные средства поверки:

- Вторичный эталон скорости воздушного потока ВЭТ 150-1-86, диапазон измерений скорости воздушного потока от 0,1 до 60 м/с, погрешность ± (0,0003+0,005V)

- Угломер с нониусом (мод.1005), диапазон измерений от 0° до 320° (для наружных углов) и от 40° до 180° (для внутренних углов), погрешность ±2' (рег. ном. 957-01)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельстве о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Приказ Росстандарта от 19 января 2016 г. №22 Об утверждении государственной поверочной схемы для средств измерений плоского угла

АГВР.4381-006-79762476-08ТУ Трубы аэродинамические портативные ПАТ-60. Технические условия
