Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа "Навигационно-криптографические модули "НКМ-2.11 исп. ИН"
| Номер в ГРСИ РФ: | 75395-19 |
|---|---|
| Категория: | Тахографы |
| Производитель / заявитель: | ООО "ИНВЕНТА", г.Москва |
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75395-19 |
| Действует | по 21.06.2024 |
| Наименование | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа "Навигационно-криптографические модули "НКМ-2.11 исп. ИН" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c25969c5-f1f7-795f-2251-5ede67e791b8 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ИНВЕНТА» (ООО «ИНВЕНТА»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
143356
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 143356 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75395-19: Описание типа
2022-75395-19.pdf
|
Скачать | 408.4 КБ | |
|
75395-19: Методика поверки
2019-mp75395-19.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН» (далее -блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Описание
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и СНС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.
Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Знак поверки на блок не наносится.
Этикетка, содержащая в том числе заводской (серийный) номер, однозначно идентифицирующий каждый экземпляр блока, размещена на верхней панели блока.
Общий вид блоков и место нанесения знака утверждения типа представлены на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
Место размещения знака утверждения типа

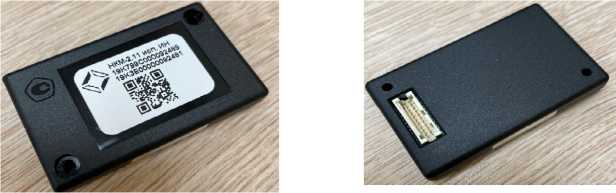

Рисунок 1 - Общий вид блоков и место нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа

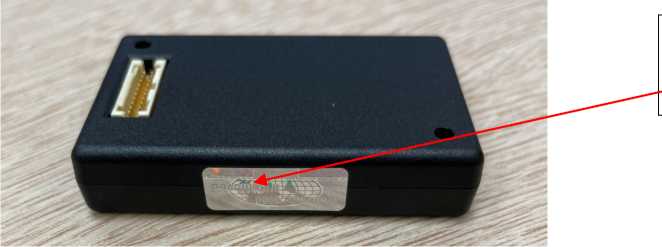

Рисунок 2 - Место пломбировки от несанкционированного доступа
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (ПО).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО программно-аппаратного шифровального (криптографического) средства блока СКЗИ тахографа «Навигационнокриптографического модуля «НКМ-2.11 исполнение ИН» |
|
Номер версии (идентификационный номер ПО) |
2.11I и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* плановая составляющая |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 3,1 до 3,5 |
|
от 4,8 до 5,3 | |
|
Габаритные размеры, мм, не более: | |
|
длина |
57 |
|
ширина |
35 |
|
высота |
12 |
|
Масса, кг, не более |
0,06 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 20 °C, %, не более |
80 |
Знак утверждения типа
наносится на корпус блока в виде наклейки или лазерной гравировки.
Комплектность
Таблица 4 - Комплектность блоков
|
Наименование |
Обозначение |
Количество |
|
1 Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа |
«Навигационнокриптографический модуль «НКМ-2.11 исполнение ИН» |
1 шт. |
|
2 Руководство по эксплуатации |
НДПА.467756.001-01.02РЭ |
1 экз. (по отдельному заказу) |
|
3 Формуляр |
НДПА.467756.001-01.02ФО |
1 экз. |
|
4 Методика поверки |
842-19-07МП |
1 экз. (по отдельному заказу) |
Сведения о методах измерений
раздел «Использование НКМ-2.11» документа «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН». Руководство по эксплуатации. НДПА.467756.001-01.02РЭ».
Нормативные документы
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН». Технические условия. НДПА.467756.001-01.02ТУ
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Приказ Минтранса РФ от 20.02.2017 №55 "О внесении изменений в приказ Министерства транспорта Российской Федерации от 13 февраля 2013 г. №36 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства»
