Комплексы аппаратно-программные Аист-контроль
| Номер в ГРСИ РФ: | 75434-19 |
|---|---|
| Производитель / заявитель: | ООО "Автоматизированные интеллектуальные системы транспорта", г.С.-Петербург |
Комплексы аппаратно-программные «Аист-контроль» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радарным методом и скорости движения ТС на контролируемом участке по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75434-19 |
| Наименование | Комплексы аппаратно-программные |
| Модель | Аист-контроль |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
ООО "Автоматизированные интеллектуальные системы транспорта", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 527 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 526 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75434-19: Описание типа СИ | Скачать | 144.2 КБ | |
| 75434-19: Методика поверки 651-19-012 МП | Скачать | 5.4 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные «Аист-контроль» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радарным методом и скорости движения ТС на контролируемом участке по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Описание
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеомодуля за известный интервал времени.
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке расстояния между точками расположения видеомодулей и измеренного пути ТС в зонах контроля видеомодулей на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС видеомодулями. Для измерения скорости движения ТС по видеокадрам на контролируемом участке необходимы два комплекса.
Принцип действия комплексов, при измерении скорости ТС радарным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).
Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Режим работы комплексов круглосуточный.
Комплексы конструктивно состоят из видеомодуля, ИК-прожектора и радиолокационного модуля. В состав каждого видеомодуля входит IP видеокамера, управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS (рег. № 50034-12), блок питания, LTE роутер и программное обеспечение (ПО). В зависимости от решаемых задач, в состав комплекса может входить от 1 до 4 видеомодулей и ИК-прожекторов.
Общий вид комплексов, место нанесения знака утверждения типа представлен на рисунке 1.
знака утверждения типа

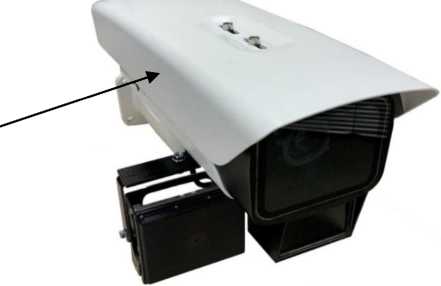

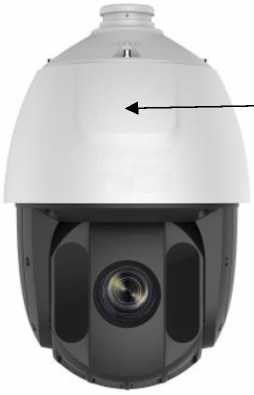

Рисунок 1 - Общий вид комплексов и место нанесения знака утверждения типа
Место нанесения
Схема пломбировки от несанкционированного доступа и маркировки комплексов представлена на рисунке 2.
«санкционированного доступа

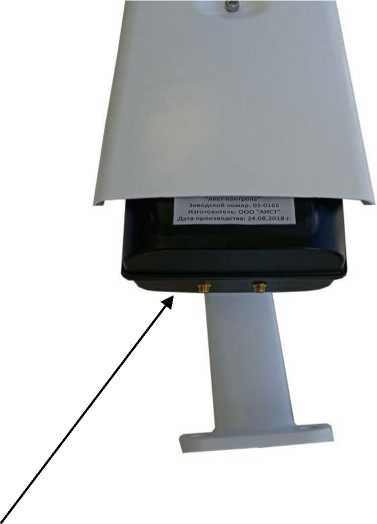

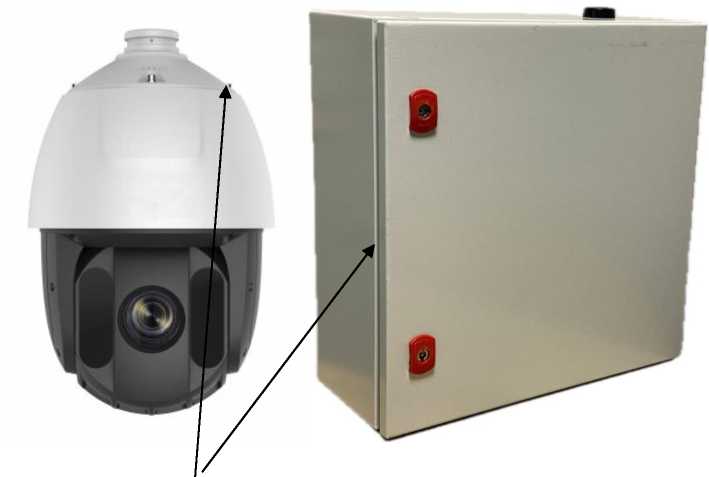

Рисунок 2 - Схема пломбировки от несанкционированного доступа и маркировки
Место пломбировки от
комплексов
Схема пломбирования комплексов относительно крепежа представлена на рисунке 3.

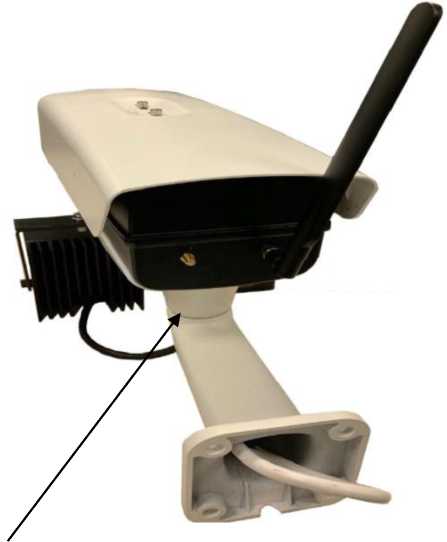

Рисунок 3 - Схема пломбирования комплексов относительно крепежа
Программное обеспечение
Функционирование комплексов осуществляется под
управлением
специализированного программного обеспечения Aistcontrol.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Aistcontrol |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 beta |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности привязки текущего времени комплексов к шкале UTC(SU), мс |
±1 |
|
Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м |
±5 |
|
Диапазон измерений скорости движения ТС по видеокадрам, км/ч: - в зоне контроля - на контролируемом участке Диапазон измерений скорости движения ТС в зоне контроля радарным методом, км/ч |
от 0 до 350 от 0 до 350 от 0 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений скорости ТС, не более, км/ч - в зоне контроля по видеокадрам - на контролируемом участке - в зоне контроля радарным методом |
±1 ±1 ±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная протяженность контролируемого участка, м |
200 |
|
Ширина зоны контроля комплексов, м |
от 8 до 98 |
|
Габаритные размеры, мм, не более: видеомодуль - длина - ширина - высота ИК-прожектор - длина - ширина - высота радиолокационный модуль - длина - ширина - высота |
404 175 164 100 110 80 110 99 31 |
|
Масса, кг, не более: видеомодуль ИК-прожектор радиолокационный модуль |
5 0,6 0,36 |
|
Напряжение питания сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность комплексов при измерении скорости ТС в зоне контроля по видеокадрам, ВА, не более |
10 |
|
Потребляемая мощность комплексов при измерении скорости ТС в зоне контроля радарным методом, ВА, не более |
15 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 66 |
|
Условия эксплуатации: - температура окружающей среды - относительная влажность при температуре 25 °С, % |
от -50 до +60 до 98 % |
Знак утверждения типа
наносится на корпус видеомодуля в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс «Аист-контроль» в составе: - видеомодуль - ИК-прожектор - радиолокационный модуль |
от 1 до 4 шт. * от 1 до 4 шт.* 1 шт.* | |
|
Руководство по эксплуатации |
26.51.64-001-27413351-18.01-РЭ** / 4278-001-06228230-2021- РЭ*** |
1 экз. |
|
Паспорт |
26.51.64-001-27413351-18.01-ПС** / 4278-001-06228230-2021- ПС*** |
1экз. |
|
Методика поверки |
651-21-031 МП |
1экз. |
|
где * - по отдельному заказу * * - для комплексов, изготовленных ООО «АИСТ» * ** - для комплексов, изготовленных ООО «Орион Технолоджиз» | ||
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» документа 26.51.64-001-27413351-
8.01-РЭ «Комплексы аппаратно-программные «Аист-контроль». Руководство по
эксплуатации».
Нормативные документы
Приказ № 2831 от 29.12.2018 г. «Об утверждении государственной поверочной схемы для координатно-временных измерений»
Комплекс аппаратно-программный «Аист-контроль». Технические условия.
ТУ 26.51.64-002-27413351-2018.
