Системы компьютерные измерительно-регистрирующие PKTBA-CRS-М
| Номер в ГРСИ РФ: | 75435-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Пензенское конструкторско-технологическое бюро арматуростроения" (ПКТБА), г.Пенза |
Системы компьютерные измерительно-регистрирующие PKTBA-CRS-М (далее -системы) предназначены для измерений избыточного давления, расхода испытательной среды, температуры испытательной среды, окружающего воздуха, а также преобразования силы постоянного электрического тока в значения различных физических величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75435-19 |
| Наименование | Системы компьютерные измерительно-регистрирующие |
| Модель | PKTBA-CRS-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 02.07.2024 |
Производитель / Заявитель
ЗАО "Пензенское КТБ арматуростроения", г.Пенза
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 552 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 550 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75435-19: Описание типа СИ | Скачать | 320.7 КБ | |
| 75435-19: Методика поверки ПФ 5461-4056 МП | Скачать | 5.3 MБ |
Описание типа
Назначение
Системы компьютерные измерительно-регистрирующие PKTBA-CRS-М (далее -системы) предназначены для измерений избыточного давления, расхода испытательной среды, температуры испытательной среды, окружающего воздуха, а также преобразования силы постоянного электрического тока в значения различных физических величин.
Описание
Системы могут применяться как автономно, так и в составе испытательных комплексов при проведении испытаний трубопроводной арматуры по ГОСТ 33257-2015.
В состав систем входят: блок управления (контроллер), компьютер, датчики измерений давления, температуры, датчики измерений расхода воды и воздуха и других физических величин.
Принцип действия систем основан на преобразовании аналоговых и импульсных сигналов, полученных от датчиков, в цифровой вид и дальнейшей обработке на персональном компьютере с соответствующим программным обеспечением.
На основании проведенной обработки, системы формируют протокол испытаний с результатами испытаний, который может выводиться на экран и сохраняться в архиве систем.
Системы имеют возможность управлять процессом испытания посредством подачи управляющих сигналов по дополнительным каналам (выходам), встроенным в блок управления.
Системы включают в себя аналоговые, цифровые и импульсные измерительные каналы (далее - ИК). Максимальное количество ИК в соответствии с таблицей 5. Вывод показаний ИК может осуществляться в относительных единицах в соответствии с таблицей 6. Далее относительные единицы могут переводиться в единицы измерений давления, температуры, влажности, усилия, перемещения и т. д. с помощью программного обеспечения систем.
Системы выпускаются в различных исполнениях и отличаются по комплектации датчиками и по количеству ИК. Подключение датчиков к блоку управления систем может производиться как через разъёмы, так и через клеммную коробку. Размеры и вид блока управления зависят от условий монтажа и количества подключаемых датчиков (в зависимости от заказа) и могут отличаться от представленных на рисунке 1.
Количество подключаемых датчиков через цифровые каналы определяется техническими возможностями применяемого интерфейса. Цифровые каналы передачи данных, которые могут использоваться в системах (в зависимости от заказа): RS-232, RS-485, USB, Wi-Fi. Протокол передачи цифровых данных - Modbus.
Системы комплектуются базовыми датчиками, приведёнными в таблице 1. Нормируемые метрологические характеристики систем приведены только при использовании данных датчиков. Тип базовых датчиков выбирается потребителем при заказе с учётом того, что датчики давления и температуры должны иметь выходной сигнал от 4 до 20 мА. При этом, датчики модельного ряда ПФ 5461-4040 имеют импульсный выходной сигнал.
Таблица 1 - Перечень базовых датчиков
|
Наименование, тип или модификация |
Диапазон измерений и/или класс точности |
Регистрационный номер в Федеральном информационном фонде |
|
Преобразователи давления измерительные S-10, S-20 |
Класс точности 0,25 |
38288-13 |
|
Преобразователи давления измерительные IS-3 |
Класс точности 0,25 |
66965-17 |
|
Датчики давления, разряжения и разности давлений ADZ, модификация ADZ-SML |
Класс точности 0,25 |
49870-12 |
Продолжение таблицы 1
|
Наименование, тип или модификация |
Диапазон измерений и/или класс точности |
Регистрационный номер в Федеральном информационном фонде |
|
Датчики давления ДМ5007 |
Класс точности 0,25 |
14753-16 |
|
Датчики давления МИДА-15 |
Класс точности не хуже 0,25 |
50730-17 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270, модификация ТСМУ Метран-274 |
Класс точности 0,25 |
21968-11 |
|
Термометры сопротивления (термопреобразователи сопротивления) ДТС |
от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -25 до +100 °С, класс точности 0,25 или 0,5; от -25 до +150 °С, класс точности 0,25; от -25 до +200 °С, класс точности 0,25; от -25 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +200 °С, класс точности 0,25 |
28354-10 |
|
Датчики температуры ТС5008 |
от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +180 °С, класс точности 0,25 |
14724-12 |
|
Датчик расхода воды |
ПФ 5461-4040-02 |
Датчики изготавливаются ЗАО «ПКТБА» |
|
Датчик расхода воздуха |
ПФ 5461-4040-03 | |
|
Датчик количества капель воды |
ПФ 5461-4040-04 | |
|
Датчик количества пузырьков воздуха |
ПФ 5461-4040-05 |
В зависимости от заказа системы могут комплектоваться и другими типами датчиков. При этом, метрологические характеристики систем не нормируются.
Системы можно встраивать в любой подходящий корпус.
Пломбировка систем не предусмотрена.

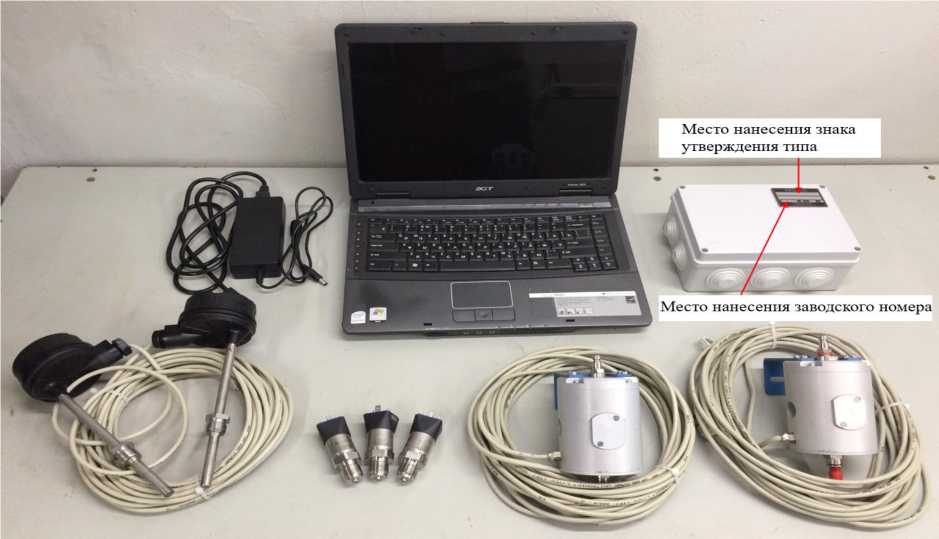

Общий вид систем представлен на рисунке 1.
А - исполнение систем с блоком управления с разъёмами
Б - исполнение систем с блоком управления на базе клеммной коробки Рисунок 1 - Общий вид систем
Программное обеспечение
Поставляемое с системами программное обеспечение (далее - ПО) работает в среде операционной системы Windows (не ниже 7) и предназначено для обработки данных, поступающих с датчиков, и управления процессом испытаний.
ПО осуществляет:
- отображение результатов измерений;
- настройку режимов работы и параметров обработки данных;
- ведение архивных данных, полученных с датчиков;
- обработку данных;
- вывод полученных результатов на печать;
- управление процессом испытания.
ПО систем делится на две группы:
- встроенное в блок управления ПО;
- ПО верхнего уровня, устанавливаемое непосредственно на компьютер.
Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Microprogramma |
|
Номер версии (идентификационное номер ПО) |
1.0 |
ПО верхнего уровня выполняет логические и вычислительные операции по реализации сбора, хранения, управления, передачи и предоставления данных. Оно не разделено на метрологически значимую и незначимую части.
Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО верхнего уровня.
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MasterSCADA |
MasterOPS Universal Modbus Server |
NET Framework |
|
Номер версии (идентификационное номер ПО) |
не ниже 3.9 |
не ниже 3.1.3 |
не ниже 4.6.1 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 4 - 6.
Таблица 4 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Диапазон измерений избыточного давления, МПа * |
от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±0,4 |
Продолжение таблицы 4
|
Наименование параметра |
Значение |
|
Пределы допускаемой дополнительной приведённой погрешности измерений избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % - при использовании датчиков S-10, S-20 и IS-3 - при использовании датчиков ДМ5007 - при использовании датчиков МИДА-15 - при использовании датчиков ADZ-SML |
±0,2 ±0,45 ±0,03 отсутствует |
|
Диапазон измерений температуры, °С |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С - при использовании датчиков ТСМУ Метран-274 - при использовании датчиков ТС5008 с классом точности: - 0,25 - 0,5 - при использовании датчиков ДТС |
±0,575 °С ±0,1 % от диапазона измерений датчика ±0,2 % от диапазона измерений датчика 0,2 от основной погрешности датчика |
|
Диапазон измерений расхода (утечки) воды, г/см3 ** |
от 0 до 12 |
|
Диапазон измерений расхода (утечки) воздуха, г/см3 ** |
от 0 до 15 |
|
Пределы допускаемой приведённой погрешности измерений расхода (утечки), % ** |
±3 |
|
Диапазон счёта количества капель воды, капель/мин *** |
от 0 до 207 |
|
Диапазон счёта количества пузырьков воздуха, пузырьков/мин *** |
от 0 до 283 |
|
Пределы допускаемой абсолютной погрешности счёта капель/пузырьков, капля/пузырёк *** |
±1 |
|
Диапазон счёта количества электрических импульсов, имп. |
от 0 до 65535 |
|
Пределы допускаемой абсолютной погрешности счёта электрических импульсов, имп. |
±3 на каждые 65535 имп. |
|
* Выбирается из ряда. * * Для датчиков расхода ПФ 5461-4040. * ** Для датчиков количества капель/пузырьков ПФ 5461-4040. П римечания - Для приведённой погрешности нормирующим значением является 16 мА для измерений силы постоянного электрического тока и верхний предел диапазона измерений для избыточного давления и расхода. Системы комплектуются датчиками расхода или датчиками количества из модельного ряда ПФ 5461-4040. | |
Таблица 5 - Технические характеристики
|
Наименование параметра |
Значение |
|
Количество измерительных каналов (далее - ИК) силы постоянного электрического тока, шт., не более |
32 |
Продолжение таблицы 5
|
Наименование параметра |
Значение |
|
Импульсные входы (каналы): - количество входов для счёта электрических импульсов, шт., не более - напряжение низкого (активного) уровня на входах, В - напряжение высокого уровня на входах, В - диапазон частоты входных импульсов, Гц - минимальная длительность входных импульсов, мс |
32 от 0 до 4 от 5 до 30 от 0 до 10000 0,05 |
|
Время установки рабочего режима, мин, не более |
10 |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Частота, Гц |
50±1 |
|
Потребляемая мощность, В •А, не более |
600 |
|
Нормальные условия: - температура окружающего воздуха, °С - для датчиков S-10, S-20, IS-3, ДМ5007, ТС5008 - для датчиков ДТС и остальной части систем - для датчиков МИДА-15 и ТСМУ Метран-274 - относительная влажность воздуха, % - атмосферное давление, кПа |
от +21 до +25 от +10 до +30 от +15 до +25 от 40 до 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +40 85 от 84 до 106 |
|
Габаритные размеры (Ш*Г*В), мм, не более: |
260x260x150 |
|
Масса, кг, не более |
30 |
|
Примечание - Указаны габаритные размеры базового блока управления. В зависимости от конкретного заказа габариты блока управления могут меняться. | |
Таблица 6 - Функция программного обеспечения по переводу показаний из относительных
|
единиц в значения с |
)изических величин для ИК силы постоянного электрического тока. |
|
Показания ИК в относительных единицах |
Показания ИК в значениях физических величин |
|
от 0 до 100 % |
Постоянный электрический ток от 4 до 20 мА |
|
Постоянное электрическое напряжение, В от 0 до 5; от 0 до 10; от 0 до 30 | |
|
Давление, МПа от минус 0,1 до 0; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | |
|
Температура, °С от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +50; от 0 до +80; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +300; от 0 до +400; от 0 до +500 |
Продолжение таблицы 6
|
Показания ИК в относительных единицах |
Показания ИК в значениях физических величин |
|
от 0 до 100 % |
Расход Воздух, нл/мин: от 0 до 0,1; от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 250; от 0 до 600; от 0 до 1000; от 0 до 1250; от 0 до 1670; от 0 до 2000; от 0 до 5000; от 0 до 10000 Вода, м3/ч: от 0 до 0,04; от 0 до 0,1; от 0 до 0,25; от 0 до 1,5; от 0 до 2,83; от 0 до 6,5; от 0 до 9; от 0 до 11,32; от 0 до 15; от 0 до 17,69; от 0 до 18; от 0 до 22,5; от 0 до 28,98; от 0 до 30; от 0 до 45; от 0 до 45,28 |
|
Усилие, кгс от 0 до 20; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 30000; от 0 до 50000 | |
|
Перемещение, мм от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 500; от 0 до 1000; от 0 до 2000 | |
|
Частота от 0 до 500 Гц; от 0 до 1 кГц; от 0 до 10 кГц | |
|
Уровень шума от 0 до 120 и от 0 до 150 дБА |
Знак утверждения типа
наносится на табличку, расположенную на передней панели блока управления с использованием технологии «Металлографика» и на паспорт в левый верхний угол титульного листа типографическим способом.
Комплектность
Комплектность систем приведена в таблице 7.
Таблица 7 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система компьютерная измерительно-регистрирующая PKTBA-CRS-М в составе: - блок управления - компьютер с сенсорным ЖК монитором или ноутбук с характеристиками не хуже: Core 2 Duo 2,53 GHz/ LGA775/3 Mb-1066MHz, 4 Gb RAM/ SSD-128 Gb; Экран: 1024x768/USB2.0x 3/1xRJ45 |
ПФ 5461-4056 |
1 шт. |
|
Паспорт |
ПФ 5461-4056 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПФ 5461-4056 РЭ |
1 экз. |
|
Руководство пользователя |
ПФ 5461-4056 РП |
1 экз. |
|
Методика поверки |
ПФ 5461-4056 МП |
1 экз. |
|
Паспорт |
ПФ 5461-4040 ПС |
** |
|
Руководство по эксплуатации |
ПФ 5461-4040 РЭ |
** |
|
Датчик расхода или количества капель/пузырьков |
ПФ 5461-4040* |
** |
|
Датчик давления |
Согласно таблицы 1 |
** |
|
Датчик температуры |
Согласно таблицы 1 |
** |
|
* Согласно заказа в соответствии с таблицей 1. * * Количество датчиков зависит от заказа и не может превышать количество задействованных ИК, указанных в таблице 5. | ||
Поверка
осуществляется по документу ПФ 5461-4056 МП «Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M. Методика поверки», утверждённому
ФБУ «Пензенский ЦСМ» 20 декабря 2018 г.
Основные средства поверки:
- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 52189-16);
- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 52189-16);
- манометр грузопоршневой МП-2500 (регистрационный номер 52189-16 в Федеральном информационном фонде);
- генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53406-13);
- весы лабораторные электронные ME215S (регистрационный номер 21464-03 в Федеральном информационном фонде);
- термостат жидкостный «ТЕРМОТЕСТ-100» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08);
- калибратор цифровой СА310 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 66821-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
|
Нормативные и технические |
документы, устанавливающие требования к |
системам |
|
компьютерным измерительно-регистрирующим PKTBA-CRS-M ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств |
измерений | |
|
времени и частоты ГОСТ 8.510-2002 ГСИ. |
Государственная поверочная схема для средств |
измерений |
|
объёма и массы жидкости ГОСТ 8.558-2009 ГСИ. |
Государственная поверочная схема для средств |
измерений |
|
температуры ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств |
измерений | |
избыточного давления до 250 МПа
ТУ 26.51.66-075-04787296-2018 Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M. Технические условия
