Измерители толщины акустические A2072 IntroScan
| Номер в ГРСИ РФ: | 75441-26 |
|---|---|
| Производитель / заявитель: | АО "ИнтроСкан Технолоджи", г.Чайковский |
Измерители толщины акустические А2072 IntroScan (далее по тексту - измерители) предназначены для измерений толщины стенки труб и других изделий, изготовленных из металла.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75441-26 | |||||||||
| Действует | по 23.06.2031 | |||||||||
| Наименование | Измерители толщины акустические | |||||||||
| Модель | A2072 IntroScan | |||||||||
| Приказы |
№1227 от
23.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 999c7ad5-beb4-357a-7d4b-92a4b0f54f25 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ИнтроСкан Технолоджи», РОССИЯ, 617760, Пермский край, г. Чайковский, б-р Приморский, д.32
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1617-203-2025 ГСИ. Измерители толщины акустические A2072 IntroScan. Методика поверки
(с 23.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
75441-26: Описание типа
2026-75441-26.pdf
|
Скачать | 128.6 КБ | |
|
75441-26: Методика поверки
РТ-МП-1617-203-2025
2026-mp75441-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители толщины акустические А2072 IntroScan (далее по тексту - измерители) предназначены для измерений толщины стенки труб и других изделий, изготовленных из металла.
Описание
Принцип работы измерителей основан на импульсно-резонансном методе собственных колебаний.
Толщина контролируемого изделия определяется по максимуму спектральной характеристики возбуждаемых волн и их скорости распространения в изделии.
Конструктивно измерители состоят из модулей акустических М8402 (далее - модулей акустических), установочного устройства (которое, в свою очередь, может устанавливаться на транспортировочное устройство и иметь различные конфигурации в зависимости от назначения) и прикладного программного обеспечения.
Модули акустические состоят из матрицы пьезоэлектрических преобразователей, осуществляющих излучение и прием ультразвукового сигнала методом сухого точечного контакта.
Внешний вид измерителей представлен на рисунке 1. Измерители могут изготавливаться в цвете, отличающемся от приведенного на рисунке 1. Измерители могут комплектоваться различными системами креплений отличающимися от представленных на рисунке 1.
Заводской номер измерителей в виде буквенно-цифрового обозначения, состоящего из букв русского алфавита и арабских цифр, наносится на маркировочную табличку, расположенную на корпусе модулей акустических, методом гравировки. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на измерители не предусмотрено. Пломбирование измерителей не предусмотрено.

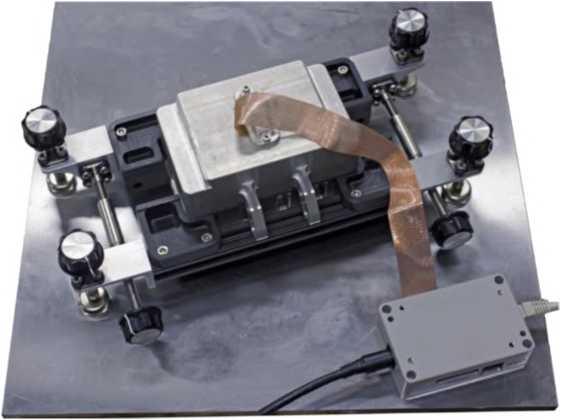

Рисунок 1 - Общий вид измерителей
Место нанесения заводского номера

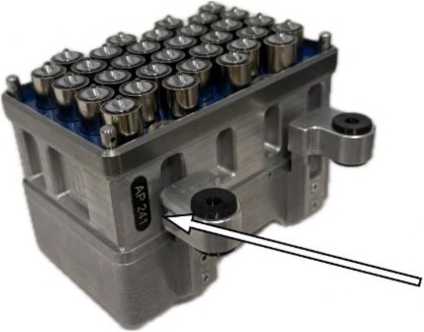

Рисунок 2 - Общий вид модулей и место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) измерителей состоит из встроенного ПО, осуществляющего сбор и первичную обработку измерительной информации, и двух прикладных программ: ПО А2072 IntroScanAM, отвечающее за сбор и хранение измерительной информации, и ПО IntroScanExpert, отвечающее за обработку и визуализацию измерительной информации.
Встроенное ПО предустановлено на встроенное запоминающее устройство. Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
За метрологически значимую часть ПО А2072 IntroScanAM принимают библиотеку libHashSelfCheckLib.so. За метрологически значимую часть ПО IntroScanExpert принимают библиотеку HashSelfCheckLib.dll.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно? 50.2.077-2014.
Защита прикладного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно? 50.2.077-2014.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Встроенное |
А2072 IntroScanAM |
IntroScanExpert | |
|
Идентификационное наименование ПО |
HbHashSelfCheckLib.so |
HashSelfCheckLib.dl 1 | |
|
Номер версии (идентификационный номер) ПО |
V.8 |
- |
- |
|
Цифровой идентификатор ПО |
684d424f730b947a5eb7 dbf74a411a52 |
3a5105a8cfe233b34 d47768666ba231e | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений толщины, мм |
от 6 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,2+0,01 d) |
|
Примечание - d - измеренное значение толщины, мм | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Количество преобразователей, шт |
32 |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 500 до 10000 |
|
Диапазон рабочих частот преобразователей, кГц |
от 10 до 500 |
|
Дискретность индикации результатов измерений толщины, мм |
0,01 |
|
Напряжение питания сети переменного тока, В |
220+22 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
145 160 120 |
|
Масса (модулей акустических М8402), г, не более |
1950 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -20 до +55 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль акустический |
М8402 |
1 шт. |
|
Адаптер питания от сети переменного тока |
- |
1 шт. |
|
Коммутационный блок |
- |
1 шт. |
|
Патч-корд прямой UTP кат.5е, Ethernet high speed 1 Гбит/с, RJ45 |
1 шт. | |
|
Устройство установочное |
- |
1 шт. |
|
Прикладное программное обеспечение на электронном носителе |
А2072 IntroScanAM IntroScanExpert |
1 компл. |
|
Руководство пользователя |
- |
1 экз. |
|
Комплект кабелей связи |
- |
1 компл. |
|
Руководство по эксплуатации |
АПМШ.412233.007 РЭ |
1 экз. |
|
Паспорт |
АПМШ.412233.007.ХХХ ПС |
1 экз. |
|
Примечание- XXX - часть заводского номера измерителей толщины акустических А2072 IntroScan, состоящая из арабских цифр. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» АПМШ.412233.007 РЭ «Измерители толщины акустические А2072 IntroScan. Руководство по эксплуатации»
Нормативные документы
АПМШ.41223 3.007 ТУ «Измерители толщины акустические А2072 IntroScan.
Технические условия»
