Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В)
| Номер в ГРСИ РФ: | 75444-19 |
|---|---|
| Производитель / заявитель: | ООО "АРИДЕС", Республика Армения |
Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В) (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75444-19 |
| Действует | по 02.07.2029 |
| Наименование | Анализаторы паров этанола в выдыхаемом воздухе |
| Модель | Динго Е-030, Динго Е-030 (В) |
| Модификации |
Динго Е-030 Динго Е-030 (В) |
| Приказы |
№1289 от
30.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd45b094-507b-5109-4eef-8e5617cd1833 |
Производитель / Заявитель
ООО «АРИДЕС», АРМЕНИЯ, 0064, г. Ереван, ул. Раффи, 111
АРМЕНИЯ
Поверка
| Методика поверки / информация о поверке |
МП-079/01-2019 с изм. № 1 ГСИ. Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В). Методика поверки
(с 07.02.2020)
МП-079/01-2019 ГСИ. Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В). Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
9432
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9150 (97%) |
| Неуспешных поверок (СИ непригодно) | 282 (3 %) |
| Актуальность информации | 14.07.2026 |
Поверители
Скачать
|
75444-19: Описание типа
2020-75444-19.pdf
|
Скачать | 90.6 КБ | |
|
75444-19: Методика поверки
2020-mp75444-19.pdf
Файл устарел
|
Скачать | 3.7 MБ | |
|
75444-19: Описание типа
2020-75444-19-1.pdf
Файл устарел
|
Скачать | 90.6 КБ | |
|
75444-19: Описание типа
2026-75444-19.pdf
Файл устарел
|
Скачать | 175.8 КБ | |
|
75444-19: Методика поверки
2020-mp75444-19-1.pdf
Файл устарел
|
Скачать | 3.7 MБ | |
|
75444-19: Описание типа
2026-75444-19-1.pdf
|
Скачать | 175.8 КБ | |
|
75444-19: Методика поверки
МП-079/01-2019 с изм. № 1
2020-mp75444-19-2.pdf
|
Скачать | 3.7 MБ | |
|
75444-19: Методика поверки
МП-079/01-2019
2026-mp75444-19.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В) (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Описание
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами. Конструктивно анализатор выполнен в виде моноблока. На лицевой панели анализатора расположены кнопка включения/выключения и информационный дисплей. Отсек для элементов питания и кнопки вверх/вниз расположены на панели под задней крышкой. Под ней расположены две кнопки для навигации по меню и место под два элемента питания типа ААА. С правого торца прибора расположены гнездо для установки мундштука и слот под карту памяти/ для подключения кабеля. С левого торца находится отверстие для продуваемого воздуха.
Принцип действия анализаторов основан на применении электрохимического датчика, предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в цифровые показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Анализаторы выпускаются в исполнениях Динго Е-030 и Динго Е-030 (В). Анализатор в исполнении Динго Е-030 (В) имеет дополнительный модуль связи по интерфейсу Bluetooth для беспроводной связи с сопрягаемым устройством.
Питание анализаторов осуществляется от двух сменных щелочных батарей питания типа
ааа.
В анализаторах используется автоматический режим отбора пробы воздуха. Для отбора проб воздуха используются сменные одноразовые пластиковые мундштуки.
Серийный номер, месяц и год изготовления, наименование изготовителя и страны производства наносится методом печати на маркировочную этикетку, прикрепленную на заднюю панель корпуса. Серийный номер, идентифицирующий каждый экземпляр анализаторов, указан в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита.
Внешний вид анализаторов приведен на рисунке 1.

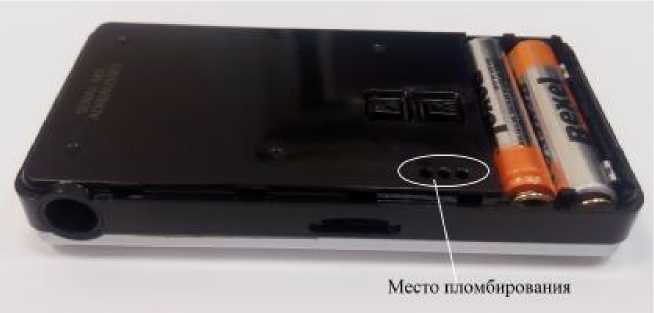

В целях предотвращения несанкционированного доступа к механическим узлам
регулировки показаний предусмотрено место под крышкой батарейного отсека для размещения наклейки-пломбы. Общий вид маркировочной этикетки с указанием места нанесения серийного номера, знака утверждения типа и место установки пломбы приведены на рисунке 2.
Место установки пломбы

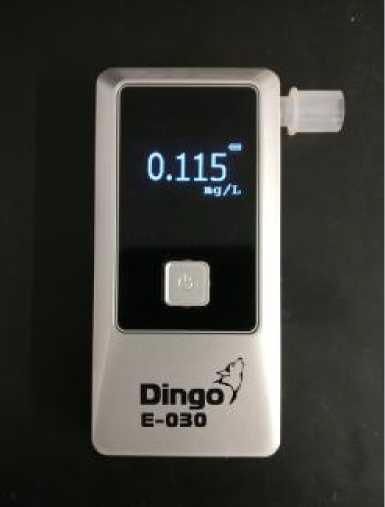

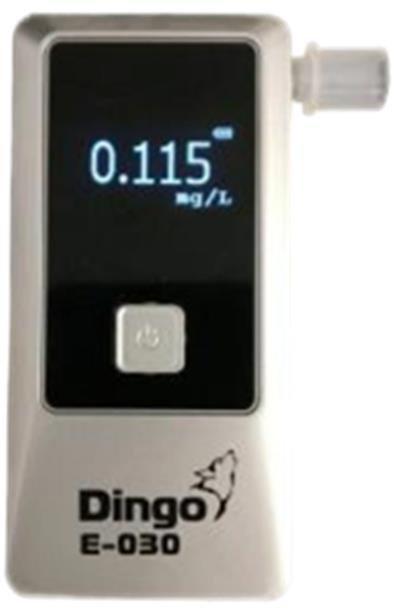

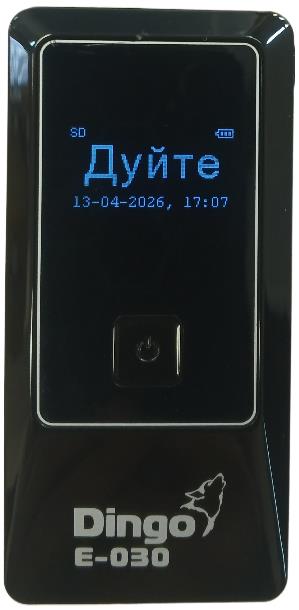

Рисунок 1 - Общий вид анализаторов
Место нанесения серийного номера
Место нанесения знака утверждения типа

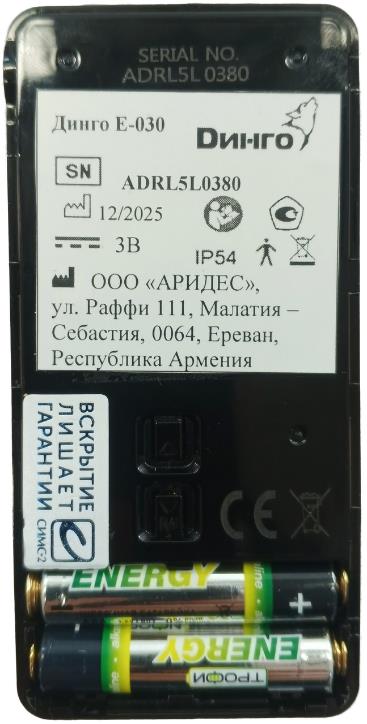

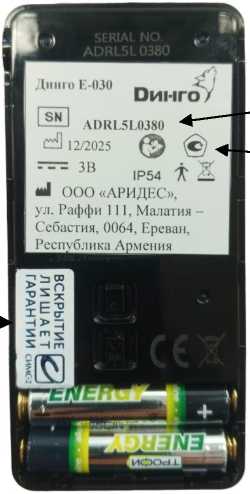

Рисунок 2 - Общий вид маркировочной этикетки с указанием места нанесения серийного номера, знака утверждения типа и место установки пломбы
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.
ПО анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а также для отображения результатов измерений на дисплее. Идентификация ПО производится путем вывода версии на дисплей анализаторов удержанием в нажатом состоянии кнопки включения при запуске анализаторов.
ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображение результатов измерений на дисплее.
Идентификационные данные ПО анализаторов приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Е-030 |
|
Номер версии (идентификационный номер) ПО |
3.01 |
|
Цифровой идентификатор ПО |
004C89D3 |
|
Алгоритм расчета цифрового идентификатора ПО |
CRC32 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанного в таблице, относится только к файлам встроенного ПО указанной версии. | |
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации этанола, мг/л |
от 0 до 0,950 |
|
Пределы допускаемой погрешности измерений при температуре окружающего воздуха в диапазоне св. +15 °С до +25 °С включ.: - абсолютной (в поддиапазоне измерений от 0 до 0,300 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,300 до 0,950 мг/л), % |
±0,03 ±10 |
|
Пределы допускаемой погрешности измерений при температуре окружающего воздуха в диапазоне от 0 °С до +15 °С включ. и св. +25 °С до +40 °С включ.: - абсолютной (в поддиапазоне измерений от 0 до 0,300 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,300 до 0,950 мг/л), % |
±0,05 ±16,5 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации этанола, мг/л |
от 0 до 2,000 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,005 |
|
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее |
10 1,2 |
|
Время измерения после отбора пробы, с, не более |
5 |
|
Наименование характеристики |
Значение |
|
Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,47 мг/л, с, не более |
30 |
|
Время подготовки к работе после включения при температуре окружающего воздуха от +15 °С до +25 °С, с, не более |
5 |
|
Интервал времени работы анализаторов без корректировки показаний1), мес., не менее |
12 |
|
Электрическое питание анализаторов осуществляется от двух сменных щелочных элементов питания типа ААА с номинальным напряжением, В |
1,5 |
|
Число измерений на анализаторах без замены элементов питания, не менее |
500 |
|
Габаритные размеры анализатора (длинахширинахвысота), мм, не более |
105x51x17 |
|
Масса анализаторов, кг, не более |
0,083 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха2), % - атмосферное давление, кПа |
от 0 до +40 от 10 до 100 от 84,0 до 106,7 |
|
1) Корректировка показаний анализаторов проводится при каждой поверке. 2) Без конденсации. | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы электрохимического датчика, установленного в анализаторах, лет |
2 |
|
Средний срок службы анализаторов, лет |
5 |
|
Средняя наработка на отказ, ч |
8000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на маркировочную этикетку методом печати.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Анализатор паров этанола в выдыхаемом воздухе |
Динго Е-030/ Динго Е-030 (В) |
1 |
|
Элемент питания типа ААА |
_ |
2 |
|
Мундштук одноразовый |
ARIDES D1 |
не более 1000 |
|
Кейс для транспортировки и хранения большой (при необходимости) |
_ |
1 |
|
Кейс для транспортировки и хранения малый (при необходимости) |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Принадлежности: | ||
|
Карта памяти microSD |
_ |
1 |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Защитный чехол |
_ |
1 |
|
Кабель для подключения к ПК |
_ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
Стандарт предприятия «Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В)»
