Приборы универсальные измерительные параметров электрической сети DM

Приборы универсальные измерительные параметров электрической сети DM (Фото 2)

Приборы универсальные измерительные параметров электрической сети DM (Фото 3)

Приборы универсальные измерительные параметров электрической сети DM (Фото 4)

Номер в ГРСИ РФ:	75469-19
Производитель / заявитель:	Фирма "Lovato Electric s.p.a", Италия

Скачать

	75469-19: Описание типа СИ	Скачать	706.1 КБ
	75469-19: Методика поверки ИЦРМ-МП-215-18	Скачать	1.7 MБ

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы универсальные измерительные параметров электрической сети DM поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Приборы универсальные измерительные параметров электрической сети DM (далее по тексту - приборы) предназначены для измерений силы и напряжения переменного тока, частоты переменного тока, электрической мощности переменного тока, электрической энергии, коэффициента мощности в трехфазных сетях переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	75469-19
Наименование	Приборы универсальные измерительные параметров электрической сети
Модель	DM
Страна-производитель	ИТАЛИЯ
Срок свидетельства (Или заводской номер)	02.07.2024

Производитель / Заявитель

Фирма "Lovato Electric S.p.A.", Италия

ИТАЛИЯ

Поверка

Межповерочный интервал / Периодичность поверки	10 лет
Зарегистрировано поверок	4265
Найдено поверителей	10
Успешных поверок (СИ пригодно)	4265 (100%)
Неуспешных поверок (СИ непригодно)	0 (0%)
Актуальность информации	22.12.2024

Поверители

Скачать

	75469-19: Описание типа СИ	Скачать	706.1 КБ
	75469-19: Методика поверки ИЦРМ-МП-215-18	Скачать	1.7 MБ

Описание типа

Назначение Описание ___И Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее. При расчете коэффициентов гармоник используется численный метод быстрого преобразования Фурье.

Приборы подразделяются на 2 серии DMG и DMK.

Приборы состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея. Приборы выполнены в пластмассовом корпусе. На передней панели приборов серии DMG расположены: жидкокристаллический дисплей и кнопки управления прибором. На боковых панелях находятся: разъемы для питания прибора, подключения измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных трансформаторов тока и напряжения.

На передней панели приборов серии DMK расположены один, четыре или пять светодиодных цифровых дисплея, в зависимости от модификации, которые отображают значения измеряемых величин, кнопки управления, отверстия для зажимных винтов. На нижней, верхней и задней панели, в зависимости от модификации, расположены контактные зажимы для подключения цепей питания прибора, измерительных цепей, релейных выходов и (или) коммуникационных портов.

Приборы серии DMG выпускаются в следующих модификациях: DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048, отличающихся друг от друга техническими и метрологическими характеристиками.

Модификации DMG 110, DMG 210, DMG 610 отличаются наличием встроенного интерфейсного порта RS485. Модификации DMG 300, DMG 700, DMG 800, DMG 900 отличаются количеством и типом подключаемых модулей расширения. Модули расширения применяются для увеличения количества входов/выходов (цифровых, аналоговых или релейных), а также для добавления в приборы интерфейсов связи и памяти.

Модификации DMG 600, DMG 610 могут использоваться совместно с модулями расширения ЕХР10 00, ЕХР10 01, ЕХР10 02, ЕХР10 03, ЕХР10 08, ЕХР10 10, ЕХР10 11, EXP10 12, EXP10 13. Разъемы для подключения модулей расширения расположены на задней панели приборов. Приборы модификации DMG 300 могут использоваться совместно с модулями расширения EXM10 10, EXM10 11, EXM10 12, EXM10 13, EXM10 00, EXM10 01, EXM10 02, EXM10 20 и EXM10 30. Разъемы для подключения модулей расширения расположены на правой боковой панели приборов. Приборы модификаций DMG 700, DMG 800, DMG 900 могут использоваться совместно с модулями расширения ЕХР10 10, ЕХР10 11, ЕХР10 12, ЕХР10 13, ЕХР10 14, ЕХР10 15, ЕХР10 00, ЕХР10 01, ЕХР10 02, ЕХР10 03, ЕХР10 04, ЕХР10 05, ЕХР10 08, ЕХР10 30. Приборы модификаций DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048 могут использоваться совместно с модулем расширения EXP10 31. Разъемы для подключения модулей расширения расположены на задней панели приборов.

Модификация DMG 611 R 0100 предназначена для использования совместно с катушками Роговского.

Наличие в наименовании модификации буквенно-числовых символов означает:

- «L01»: наличие интегрированного в интерфейс русского языка;

- «R 0100»: использование совместно с катушками Роговского;

- «T»: отсутствие дисплея;

- «RD»: выносной дисплей c кабелем для подсоединения DMG 900T;

- «D048»: наличие напряжения питания постоянного тока от 12 до 48 В;

- «M3 ... 01»: модификация в корпусе M3N, для переносных устройств со встроенным USB-портом, без внешних проводов.

Приборы серии DMK выпускаются в следующих модификациях: DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 20, DMK 22, DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1, отличающихся друг от друга техническими и метрологическими характеристиками.

Буквенно-числовой символ «R1» означает наличие релейного выхода для контрольных и защитных функций.

Общий вид приборов серии DMG приведен на рисунках 1-9. Защита приборов от несанкционированного доступа реализована при помощи опломбирования разъемов подключения измерительных цепей. Примеры схемы пломбирования от несанкционированного доступа представлены на рисунке 10.

Общий вид приборов серии DMK приведен на рисунках 11-29.

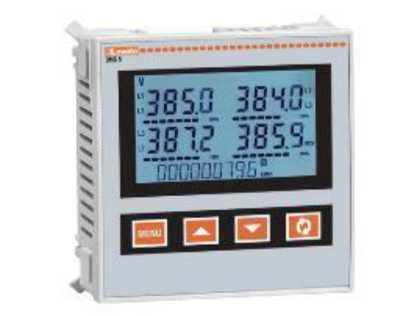

Рисунок 1 - Общий вид приборов серии DMG модификаций DMG 100, DMG 110

Рисунок 2 - Общий вид приборов серии DMG модификаций DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01

Рисунок 3 - Общий вид приборов серии DMG модификаций DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048

Рисунок 4 - Общий вид приборов серии DMG модификаций DMG 900, DMG 900 L01, DMG 900 D048

Рисунок 5 - Общий вид приборов серии

DMG модификации DMG M3 900 01

Рисунок 6 - Общий вид приборов серии DMG модификаций DMG 900T, DMG 900T D048

Рисунок 7 - Общий вид приборов серии Рисунок 8 - Общий вид приборов серии

DMG модификации DMG 900RD DMG модификаций DMG 600, DMG 610

Рисунок 9 - Общий вид приборов серии DMG модификации DMG 611 R 0100

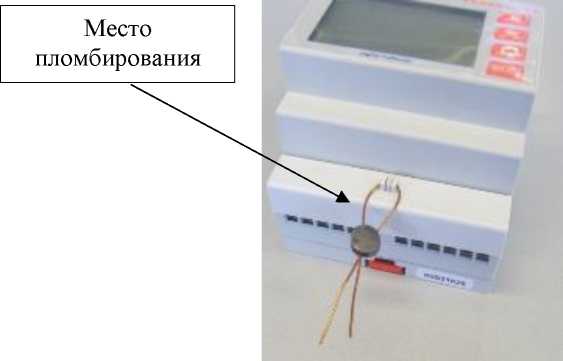

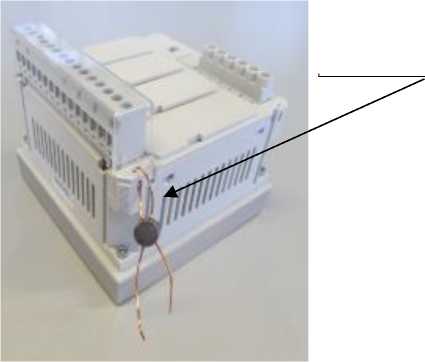

Рисунок 10 - Примеры схемы пломбирования от несанкционированного доступа приборов серии DMG в зависимости от расположения разъемов подключения измерительных цепей

Место пломбирования

Рисунок 11 - Общий вид приборов серии DMK модификаций DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03,

DMK 03 R1, DMK 04, DMK 04 R1

Рисунок 13 - Общий вид приборов серии

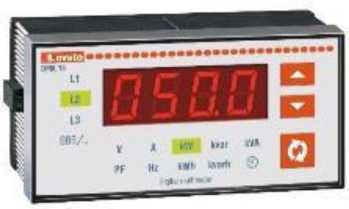

DMK модификации DMK 16

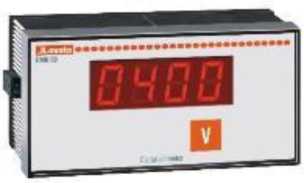

Рисунок 12 - Общий вид приборов серии DMK модификаций DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1

Рисунок 15 - Общий вид приборов серии DMK модификации DMK 16 R1

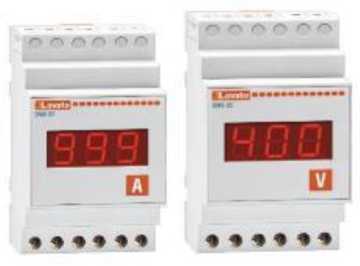

Рисунок 14 - Общий вид приборов серии DMK модификаций DMK 20, DMK 22

ЕИЕПЗ'

ом» 1П

___И

999999

Рисунок 17 - Общий вид приборов серии DMK модификации DMK 80 R1

Рисунок 16 - Общий вид приборов серии DMK модификации DMK 80

Рисунок 18 - Общий вид приборов серии DMK модификации DMK 81

Рисунок 19 - Общий вид приборов серии DMK модификации DMK 81 R1

Рисунок 21 - Общий вид приборов серии DMK модификации DMK 83

Рисунок 23 - Общий вид приборов серии DMK модификации DMK 84

Рисунок 25 - Общий вид приборов серии DMK модификации DMK 70

Рисунок 20 - Общий вид приборов серии DMK модификации DMK 82

Рисунок 22 - Общий вид приборов серии DMK модификации DMK 83 R1

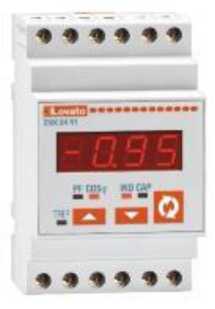

Рисунок 24 - Общий вид приборов серии DMK модификации DMK 84 R1

9 4» 41 9 9 9

999999

Рисунок 26 - Общий вид приборов серии DMK модификации DMK 70 R1

Рисунок 27 - Общий вид приборов серии

DMK модификации DMK 71

Рисунок 28 - Общий вид приборов серии DMK модификации DMK 71 R1

Рисунок 29 - Общий вид приборов серии

DMK модификации DMK 75

Рисунок 30 - Общий вид приборов серии DMK модификации DMK 75 R1

Пломбирование приборов серии DMK не предусмотрено.

Программное обеспечение

Приборы серии DMG имеют встроенное программное обеспечение (далее по тексту -ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Нормирование метрологических характеристик приборов серии DMG проведено с учетом влияния ПО.

Идентификационные данные ПО приборов серии DMG приведены в таблице 1.

Приборы серии DMK имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования приборов и управления интерфейсов. Оно реализовано аппаратно и является метрологически значимым.

Внешнее ПО DMKSW, устанавливаемое на персональный компьютер, позволяет сконфигурировать приборы, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные ПО приборов серии DMK приведены в таблице 2.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО приборов серии DMG

Идентификационные данные (признаки)	Модификация прибора
	DMG 1001, DMG 1102	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01	DMG 300, DMG 300 L01	DMG 6003, DMG 6104 DMG 611 R 01004	DMG 700, DMG 700 L01	DMG 800, DMG 800 L01, DMG 800 D048	DMG 900, DMG 900T, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048
	Значение
Наименование ПО	DMG 100SW	DMG 200SW	DMG 300SW	DMG 600SW	DMG 700SW	DMG 800SW	DMG 900SW
Идентификационное наименование ПО	Wm 2B0214	Wml 06C0208	Wm 206C0208	Wm 1A0413	Wm 106A0208	Wm 207A0208	Wml 04B0208
Номер версии (идентификационный номер) ПО	21,2	6.2	6.2	13, 24	6.1	7.3	4.3
Цифровой идентификатор ПО	0X21EBF641, 0x221D4172	0x0FD68B02	0xD38D8801	0x20AF8073, 0x1FF62484	0xCB30B401	0xB2005601	0xBFFB8A02
Алгоритм вычисления цифрового идентификатора ПО	SUM32	SUM32	SUM32	SUM32	SUM32	SUM32	SUM32

Примечания: 1, 2, 3, 4 - обозначена прослеживаемость модификаций приборов и идентификационных данных ПО

Таблица 2 - Идентификационные данные ПО приборов серии DMK

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Внешнее	Встроенное
Идентификационное наименование ПО	DMKSW	Wm206C0208
Номер версии (идентификационный номер) ПО	6.2	4.3
Цифровой идентификатор ПО	-	-

Технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 3 - 18.

Таблица 3 - Основные метрологические характеристики приборов серии DMG

Измеряемая характеристика	Модификация прибора	Диапазон измерений	Пределы допускаемой абсолютной (А), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины	Примечание
Среднеквадратическое значение междуфаз-ного напряжения переменного тока Uмф при частоте переменного тока 50 Гц	DMG 100, DMG 110, DMG 600, DMG 610, DMG 611 R 0100	от 50 до 720 В	±(0,005- D + 0,5 е.м.р.) (А)	Номинальное значение Uном.мф = 600 В
	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 20 до 830 В	±(0,005- D + 0,5 е.м.р.) (А)	Номинальное значение Uном.мф = 690 В
	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 20 до 830 В	±(0,002- D + 0,5 е.м.р.) (А)	Номинальное значение Uном.мф = 690 В
Среднеквадратическое значение фазного напряжения переменного тока Uф при частоте переменного тока 50 Гц	DMG 100, DMG 110, DMG 200, DMG 600, DMG 610, DMG 611 R 0100	от 29 до 415 В	±(0,005- D + 0,5 е.м.р.) (А)	Номинальное значение Uном.ф = 346 В
	DMG 300, DMG 300 L01, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 10 до 480 В	±(0,005- D + 0,5 е.м.р.) (А)	Номинальное значение Uном.ф = 400 В
	DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 10 до 480 В	±(0,002-D + 0,5 е.м.р.) (А)	Номинальное значение Uном.ф = 400 В

Продолжение таблицы 3

Измеряемая характеристика	Модификация прибора	Диапазон измерений	Пределы допускаемой абсолютной (А), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины	Примечание
Среднеквадратическое значение силы переменного тока I при частоте переменного тока 50 Гц	DMG 100, DMG 110	от 0,025^Мк до 6^Мк А от 0,025^Мк до 1,2-Мк А	±(0,005- D + 0,5 е.м.р.) (А)	Номинальное значение Iном = 1; 5 А
	DMG 600, DMG 610, DMG 611 R 0100	от 0,025-Мк до 6^Мк А от 0,025-Мк до 1,2-Мк А		Номинальное значение Iном = 1; 5 А
	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 0,010^Мк до 6<Мк А		Номинальное значение Iном = 5 а
	DMG 300, DMG 300 L01	от 0,010^Мк до 6^Мк А от 0,010^Мк до 1,2-Мк А	±(0,002- D + 0,5 е.м.р.) (А)	Номинальное значение Iном = 1; 5 А
	DMG 800, DMG 800 L01, DMG 800 D048	от 0,005<Мк до 6^Мк А от 0,001-Мк до 1,2-Мк А
	DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 0,010^Мк до 10-Мк А от 0,002^Мк до 1,2-Мк А
Частота переменного тока f	DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 45 до 66 Гц	±0,05 % (6)	-
Частота переменного тока f	DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 360 до 440 Гц	±0,05 % (6)	-

Продолжение таблицы 3

Измеряемая характеристика	Модификация прибора	Диапазон измерений	Пределы допускаемой абсолютной (А), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины	Примечание
Активная электрическая мощность P	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048	от О,1'Iном^0,1^ Uном до Мк-Iн Uном	±0,5 % (Y)	-
	DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 0,1'Iном^0,1^ Uном до Мк^Iном Uном	±0,5 % (Y)
	DMG 100, DMG 110	от 0,1'Iном^0,1^ Uном до Мк-Iн.м Uном	±1 % (Y)
	DMG 600, DMG 610, DMG 611 R 0100	от 0,1'Iном^0,1^ Uном до Мк^Iном Uном
	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 0,1'Iном^0,1^ Uном до Мк-Iн Uном
Реактивная электрическая мощность Q	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048	от 0,1'Iном^0,1^ Uном до Мк^Iном Uном	±0,5 % (Y)	-
	DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 0,1'Iном^0,1^ Uном до Мк-Iн Uном	±0,5 % (Y)
	DMG 100, DMG 110	от 0,1'Iном^0,1^ Uном до Мк^Iном Uном	±1 % (Y)
	DMG 600, DMG 610, DMG 611 R 0100	от 0,1'Iном^0,1^ Uном до МкIном Uном
	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 0,1'Iном^0,1^ Uном до Мк-Iн.м Uном

Продолжение таблицы 3

Измеряемая характеристика	Модификация прибора	Диапазон измерений	Пределы допускаемой абсолютной (А), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины	Примечание
Полная электрическая мощность 5	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048	от О,1'Iном^0,1^ Uном до Мк-Iн Uном	±0,5 % (Y)	-
	DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 0,1'Iном^0,1^ Uном до Мк^I\|\|ом Uном	±0,5 % (Y)
	DMG 100, DMG 110	от 0,1'Iном^0,1^ Uном до Мк-Iн Uном	±1 % (Y)
	DMG 600, DMG 610, DMG 611 R 0100	от 0,1'Iном^0,1^ Uном до Мк-Iн Uном
	DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 700, DMG 700 L01	от 0,1'Iном^0,1^ Uном до МкIном Uном
Активная электрическая энергия WA	DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01	для приборов класса точности* 1 в соответствии с таблицами 4, 5	для приборов класса точности* 1 в соответствии с таблицами 4, 5	-
Активная электрическая энергия WA	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	для приборов класса точности* 0,5S в соответствии с таблицами 6, 7	для приборов класса точности* 0,5S в соответствии с таблицами 6, 7	-

Продолжение таблицы 3

Измеряемая характеристика	Модификация прибора	Диапазон измерений	Пределы допускаемой абсолютной (Л), относительной (6) или приведенной к диапазону измерений (у) погрешности измерений физической величины	Примечание
Реактивная электрическая энергия WР	DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210, DMG 300, DMG 300 L01, DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	для приборов класса точности* 2 в соответствии с таблицами 8, 9	для приборов класса точности* 2 в соответствии с таблицами 8, 9	-
Коэффициент мощности	DMG 300, DMG 300 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900T, DMG 900RD, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048	от 0 до 1	±0,5 % (у)	-
* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения: - D - диапазон измерений физической величины; - е.м.р. - значение единицы младшего разряда измеряемой физической величины; - Мк- масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1) при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,02-1ном < Ii < 0,05-1ном	Uном	1	±1,5
0,05’Iном < Ii < Imax			±1,0
0,05-1ном < Ii < 0,10*1ном		0,50 (при индуктивной нагрузке)	±1,5
		0,80 (при емкостной нагрузке)
0,10 Iном < Ii < Imax		0,50 (при индуктивной нагрузке)	±1,0
		0,80 (при емкостной нагрузке)

Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,05*Iном < Ii < Imax	Uном	1	±2,0
0,10^Iном < Ii < Imax	Uном	0,50 (при индуктивной нагрузке)	±2,0

Таблица 6 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S) при симметрич-

ной трехфазной нагрузке п	риборов серии DMG
Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,01^ Iном < Ii < 0,05^ Iном	Uном	1,00	±1,0
0,05*Iном < Ii < Imax			±0,5
0,02Iном < Ii < 0,10Iном		0,50 (при индуктивной нагрузке)	±1,0
		0,80 (при емкостной нагрузке)
0,10*Iном < Ii < Imax		0,50 (при индуктивной нагрузке)	±0,6
		0,80 (при емкостной нагрузке)

Таблица 7 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 0,5S) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,05 • Iном < Ii < Imax	Uном	1,00	±0,6
0,10’Iном < Ii < Imax	Uном	0,50 (при индуктивной нагрузке)	±1,0

Таблица 8 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2) при симметричной трехфазной нагрузке приборов серии DMG

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности (при индуктивной или емкостной нагрузке)	Пределы допускаемой относительной погрешности измерений реактивной электрической энергии,%
0,02-1ном < Ii < 0,05*1ном	Uном	1,00	±2,5
0,05• Iном < Ii < Imax		1,00	±2,0
0,05’Iном < Ii < 0,10-1ном		0,50	±2,5
0,10• Iном < Ii < Imax		0,50	±2,0
0,10’Iном < Ii < Imax		0,25	±2,5

Таблица 9 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, %
0,05’Iном < Ii < Imax	Uном	1,00	±3,0
0,10^Iном < Ii < Imax	Uном	0,50 (при индуктивной нагрузке)	±3,0

Таблица 10 - Метрологические характеристики приборов модификации DMG 611 R 0100 при использовании катушки Роговского

Наименование характеристики

Значение

Диапазон измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, А, для модификации:

- DMG 611 R 0100

от 10 до 100

Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте переменного тока 50 Гц при использовании катушки Роговского, %

±0,5

Таблица 11 - Основные метрологические характеристики приборов модификаций DMK 20, DMK 22

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В	от 30 до 480/от 60 до 830
Номинальное фазное/междуфазное напряжение переменного тока Uном, В	400/690
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного/междуфазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, %	±(0,0025^ D + 1 е.м.р.)
Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А	от 0,05 до 6
Номинальное значение силы переменного тока Iном, А	1; 5
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, %	±(0,0025^ D + 1 е.м.р.)
Диапазон измерений активной электрической энергии	для приборов класса точности* 2 в соответствии с таблицами 12, 13
Пределы допускаемой относительной погрешности измерений активной электрической энергии	для приборов класса точности* 2 в соответствии с таблицами 12, 13
* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения: - D - диапазон измерений физической величины; - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

Таблица 12 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 2) при симметричной трехфазной нагрузке приборов модификаций DMK 20, DMK 22, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,02-1ном < Ii < 0,05-1ном	Uном	1,00	±2,5
0,05• Iном < Ii < Imax			±2,0
0,05 Iном < Ii < 0,10^ Iном		0,50 (при индуктивной нагрузке)	±2,5
		0,80 (при емкостной нагрузке)
0,10 • Iном < Ii < Imax		0,50 (при индуктивной нагрузке)	±2,0
		0,80 (при емкостной нагрузке)

Таблица 13 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 2) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов модификаций DMK 20, DMK 22, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1

Значение силы переменного тока Ii, А	Значение напряжения переменного тока, В	Коэффициент мощности	Пределы допускаемой относительной погрешности измерений активной электрической энергии, %
0,05’Iном < Ii < Imax	Uяом	1,00	±3,0
0,10 • Iном < Ii < Imax	Uяом	0,50 (при индуктивной нагрузке)	±3,0

Таблица 14 - Основные метрологические характеристики приборов модификаций DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82	от 15 до 660
Номинальное фазное напряжение переменного тока Uаом, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82	600
Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82	±(0,0025^ D + 1 е.м.р.)
Пределы допускаемой дополнительной абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, В, для модификаций DMK 00, DMK 00 R1, DMK 02, DMK 80, DMK 80 R1, DMK 82	±1 е.м.р.
Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82	от 0,05 до 5,75
Номинальное значение силы переменного тока Iном, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82	5
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82	±(0,005- D + 1 е.м.р.)
Пределы допускаемой дополнительной абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, А, для модификаций DMK 01, DMK 01 R1, DMK 02, DMK 81, DMK 81 R1, DMK 82	±1 е.м.р.
Диапазон измерений частоты переменного тока, Гц, для модификаций DMK 03, DMK 03 R1, DMK 83, DMK 83 R1	от 50 до 60

Продолжение таблицы 14

Наименование характеристики	Значение
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DMK 03, DMK 03 R1, DMK 83, DMK 83 R1	±1 е.м.р.
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, Гц, для модификаций DMK 03, DMK 03 R1, DMK 83, DMK 83 R1	±1 е.м.р.
Диапазон измерений коэффициента мощности, для модификаций DMK 04, DMK 04 R1, DMK 84, DMK 84 R1	от 0 до 1
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности для модификаций DMK 04, DMK 04 R1, DMK 84, DMK 84 R1	±(0,01 D +1 е.м.р.)
Пределы допускаемой дополнительной абсолютной погрешности измерений коэффициента мощности, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, для модификаций DMK 04, DMK 04 R1, DMK 84, DMK 84 R1	±1 е.м.р.
Принятые обозначения: - D - диапазон измерений физической величины; - е.м.р. - значение единицы младшего разряда измеряемой физической величины.

Таблица 15 - Основные метрологические характеристики приборов модификаций DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В: - для модификаций DMK 10, DMK 10 R1, DMK 70, DMK 70 R1 - для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	от 15 до 660 от 35 до 660
Номинальное фазное напряжение переменного тока Uном, В, для модификаций DMK 10, DMK 10 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 75, DMK 75 R1	600
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений фазного напряжения переменного тока при частоте переменного тока от 45 до 65 Гц, В, для модификаций DMK 10, DMK 10 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 75, DMK 75 R1	±(0,0025^ D + 1 е.м.р.)
Диапазон измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1	от 0,05 до 5,75
Номинальное значение силы переменного тока Iном, А, для модификаций DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1	5

Продолжение таблицы 15

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений силы переменного тока при частоте переменного тока от 45 до 65 Гц, А, для модификаций DMKII, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1	±(0,005- D + 1 е.м.р.)
Диапазон измерений частоты переменного тока, Гц, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	от 50 до 60
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	±1 е.м.р.
Диапазон измерений активной электрической мощности, Вт, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	от 0,1'Iном-0,1- Uном до Мк-Iном-Uном
Пределы допускаемой абсолютной погрешности измерений активной электрической мощности, Вт, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	±(0,01- D + 1 е.м.р.)
Диапазон измерений реактивной электрической мощности, вар, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	от 0,1-Iном-0,1- Uном до Мк-Iном - Uном
Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности, вар, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	±(0,01- D + 1 е.м.р.)
Диапазон измерений полной электрической мощности, ВА, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	от 0,1-Iном-0,1- Uном до Мк-Iном - Uном
Пределы допускаемой абсолютной погрешности измерений полной электрической мощности, В •А, для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	±(0,01- D + 1 е.м.р.)
Диапазон измерений активной электрической энергии для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	для приборов класса точности* 2 в соответствии с таблицами 12, 13
Пределы допускаемой относительной погрешности измерений активной электрической энергии для модификаций DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 75, DMK 75 R1	для приборов класса точности* 2 в соответствии с таблицами 12, 13
* Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения: - D - диапазон измерений физической величины; - е.м.р. - значение единицы младшего разряда измеряемой физической величины; - Мк- масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номинальным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.

Таблица 16 - Основные технические характеристики приборов серии DMG

Наименование характеристики	Значение характеристики
Габаритные размеры (длина х ширина х высота), мм, не более, для модификации: - DMG 100, DMG 110 - DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01 - DMG 600, DMG 610, DMG 611 R 0100 - DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048, DMG 900, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T D048, DMG 900RD	90 х 72 х 63 106 х 72 х 63 96 х 96 х 74 96 х 96 х 80
- DMG 900T	100 х 116 х 90
Масса, кг, не более, для модификации:
- DMG 100, DMG 110	0,300
- DMG 200, DMG 200 L01	0,294
- DMG 210, DMG 210 L01	0,300
- DMG 300, DMG 300 L01	0,315
- DMG 600, DMG 610, DMG 611 R 0100	0,330
- DMG 700, DMG 700 L01, DMG 800, DMG 800 L01	0,510
- DMG 800 D048	0,520
- DMG 900, DMG 900 L01	0,566
- DMG 900 D048	0,580
- DMG M3 900 01	0,640
- DMG 900T	0,570
- DMG 900T D048	0,590
- DMG 900RD	0,396
Параметры питания постоянного тока: - напряжение постоянного тока, В, для модификации:
- DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01, DMG
600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 900, DMG 900 L01, DMG M3 900 01, DMG 900T, DMG 900RD	от 110 до 250
- DMG 800 D048, DMG 900 D048, DMG 900T D048	12; 24; 48
Параметры питания переменного тока: - напряжение переменного тока частотой от 50 до 60 Гц, В, для модификации:
- DMG 100, DMG 110, DMG 200, DMG 200 L01, DMG 210, DMG 210 L01, DMG 300, DMG 300 L01	от 100 до 240
- DMG 600, DMG 610, DMG 611 R 0100, DMG 700, DMG 700 L01, DMG 800, DMG 800 L01, DMG 800 D048	от 100 до 440
- DMG 900, DMG 900 L01, DMG 900 D048, DMG M3 900 01, DMG 900T, DMG 900T D048, DMG 900RD	от 110 до 440

Продолжение таблицы 16

Наименование характеристики	Значение характеристики
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более	от -20 до +60 80
Средняя наработка на отказ, ч	265000
Средний срок службы, лет	30

Таблица 17 - Технические характеристики модулей расширения, используемых с приборами серии DMG

Тип модуля	Масса, кг, не более	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более
EXM10 00	0,13	58	35,8	90
EXM10 01	0,13	58	35,8	90
EXM10 02	0,13	58	35,8	90
EXM10 10	0,139	58	35,8	90
EXM10 11	0,13	58	35,8	90
EXM10 12	0,139	58	35,8	90
EXM10 13	0,145	58	35,8	90
EXM10 20	0,139	58	35,8	90
EXM10 30	0,145	58	35,8	90
EXP10 00	0,060	38,2	22	64,5
EXP10 01	0,054	38,2	22	64,5
EXP10 02	0,058	38,2	22	64,5
EXP10 03	0,050	38,2	22	64,5
EXP10 04	0,056	38,2	22	64,5
EXP10 05	0,064	38,2	22	64,5
EXP10 08	0,080	38,2	22	64,5
EXP10 10	0,060	38,2	22	64,5
EXP10 11	0,040	38,2	22	64,5
EXP10 12	0,050	38,2	22	64,5
EXP10 13	0,060	38,2	22	64,5
EXP10 14	0,080	38,2	22	64,5
EXP10 15	0,080	46,5	22	64,5
EXP10 30	0,050	38,2	22	64,5
EXP10 31	0,060	38,2	22	64,5

Таблица 18 - Основные технические характеристики приборов серии DMK

Наименование характеристики	Значение характеристики
Габаритные размеры (длина х ширина х высота), мм, не более, для модификации:
- DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK
10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1	96 x 48 x 114
- DMK 20, DMK 22	96 x 96 x 82
- DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81,
DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1	106 x 54 x 64
Масса, кг, не более, для модификации:
- DMK 00, DMK 01, DMK 02, DMK 03, DMK 04	0,290
- DMK 00 R1, DMK 01 R1, DMK 03 R1, DMK 04 R1	0,323
- DMK 10	0,297
- DMK 10 R1	0,330
- DMK 11	0,292
- DMK 11 R1	0,336
- DMK 15	0,332
- DMK 15 R1, DMK 16, DMK 16 R1	0,350
- DMK 20	0,434
- DMK 22	0,477
- DMK 70	0,233
- DMK 70 R1	0,264
- DMK 71	0,241
- DMK 80, DMK 81	0,237
- DMK 80 R1, DMK 81 R1, DMK 83 R1	0,268
- DMK 82	0,241
- DMK 83	0,237
- DMK 84 R1, DMK 71 R1	0,272
- DMK 75	0,271
- DMK 75 R1	0,280

Продолжение таблицы 18

Наименование характеристики	Значение характеристики
Параметры питания переменного тока: - напряжение переменного тока частотой от 45 до 65 Гц, В, для модификации: - DMK 20, DMK 22 - DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 10, DMK 10 R1, DMK 11, DMK 11 R1, DMK 15, DMK 15 R1, DMK 16, DMK 16 R1, DMK 70, DMK 70 R1, DMK 71, DMK 71 R1, DMK 75, DMK 75 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1	от 208 до 240 от 220 до 240 24* от 110 до 127* от 380 до 415*
Нормальные условия измерений для модификаций DMK 00, DMK 00 R1, DMK 01, DMK 01 R1, DMK 02, DMK 03, DMK 03 R1, DMK 04, DMK 04 R1, DMK 80, DMK 80 R1, DMK 81, DMK 81 R1, DMK 82, DMK 83, DMK 83 R1, DMK 84, DMK 84 R1: - температура окружающего воздуха, °С - относительная влажность, %	от +22 до +24 от 30 до 60
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более	от -20 до +60 90
Средняя наработка на отказ, ч	265000
Средний срок службы, лет	30
* - по специальному заказу.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус приборов в виде наклейки со стойким к истиранию покрытием или методом трафаретной печати со слоем защитного покрытия.

Комплектность

Комплект поставки приборов представлен в таблице 19.

Таблица 19 - Комплектность приборов

Наименование	Обозначение	Количество	Примечания
Прибор универсальный измерительный параметров электрической сети DM	-	1 шт.	модификация в соответствии с заказом
Модули расширения	-	-	по заказу для приборов серии DMG
Комплект ответных разъемов	-	1 компл.	для приборов модификаций DMK 20, DMK 22
Элементы крепления на щите	-	1 компл.	для приборов модификаций DMK 20, DMK 22
Катушка Роговского	-	1 шт.	для приборов модификации DMG 611 R 0100
Паспорт	-	1 экз.	-
У паковочная коробка	-	1 шт.	-
Программное обеспечение	-	1 экз.	по заказу
Методика поверки	ИЦРМ-МП-215-18	1 экз.	-

Поверка

осуществляется по документу ИЦРМ-МП-215-18 «Приборы универсальные измерительные параметров электрической сети DM. Методика поверки», утвержденному ООО «ИЦРМ» 26.12.2018 г.

Основные средства поверки:

- установка поверочная универсальная УППУ-МЭ 3.1 К, регистрационный номер в Федеральном информационном фонде 39138-08;

- калибратор универсальный 9100, регистрационный номер в Федеральном информационном фонде 25985-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя

Смотрите также

75470-19

Система измерений количества и показателей качества топливного газа (СИКГ-4), поступающего на ТЛ-4 ВУ ОНГКМ ООО "Газпромнефть-Оренбург"

ЗАО НИЦ "Инкомсистем", г.Казань

Система измерений количества и показателей качества топливного газа (СИКГ-4), поступающего на ТЛ-4 ВУ ОНГКМ ООО «Газпромнефть-Оренбург» (далее - СИКГ), предназначена для измерений объемного расхода и объема газа, приведенных к стандартным условиям (т...

Подробнее

Миллитесламетры портативные универсальные ТП2-2У

75471-19

ТП2-2У Миллитесламетры портативные универсальные

ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево

Миллитесламетры портативные универсальные ТП2-2У (далее - миллитесламетры) предназначены для измерений:

Подробнее

75472-19

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Дагомыс

ООО "ИЦ "Энергоаудитконтроль", г.Москва

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Дагомыс (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и пере...

Подробнее

75473-19

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НЗБ

ООО "ИЦ "Энергоаудитконтроль", г.Москва

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НЗБ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи...

Подробнее

75474-19

КСИ-24 Устройства

ООО НПЦ "Судовые электротехнические системы", г.С.-Петербург

Устройства КСИ-24 (далее - устройства) предназначены для измерений сопротивления изоляции от 1 до 24 изолированных от земли (корпуса) электрических сетей переменного тока с действующим значением напряжения до 400 В частотой 50 (400) Гц, обесточенных...

Подробнее
