Миллитесламетры портативные универсальные ТП2-2У
| Номер в ГРСИ РФ: | 75471-19 |
|---|---|
| Категория: | Тесламетры |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Миллитесламетры портативные универсальные ТП2-2У (далее - миллитесламетры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75471-19 |
| Наименование | Миллитесламетры портативные универсальные |
| Модель | ТП2-2У |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 02.07.2024 |
Производитель / Заявитель
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 254 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 253 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75471-19: Описание типа СИ | Скачать | 193.6 КБ | |
| 75471-19: Методика поверки МГФК.411175.001 МП | Скачать | 1.3 MБ |
Описание типа
Назначение
Миллитесламетры портативные универсальные ТП2-2У (далее - миллитесламетры) предназначены для измерений:
- магнитной индукции постоянного магнитного поля;
- средневыпрямленного значения магнитной индукции переменного магнитного поля;
- средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты;
- амплитудного значения магнитной индукции переменного магнитного поля;
- амплитудного значения магнитной индукции импульсного магнитного поля.
Описание
Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.
Конструктивно миллитесламетры состоят из электронного блока, измерительных зондов двух типов «М» («М» и «М1») и «С» («С» и «С1») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе. Кроме того, электронный блок имеет аналоговый выход для наблюдения формы исследуемого переменного или импульсного магнитного поля.
Измерительные зонды типа «М» («М» и «М1») предназначены для измерений магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части.
Измерительные зонды типа «С» («С» и «С1») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части зонда.
Р абочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.
Электропитание миллитесламетров осуществляется от встроенного источника питания (четыре батареи типа ААА) или от внешнего блока питания, с выходным напряжением 5 В.
М иллитесламетры выпускаются в десяти модификациях, которые указаны в таблице 1.
Таблица 1- Модификации миллитесламетра
|
Модификация |
Измеряемая магнитная индукция магнитного поля |
Пределы измерений | |||
|
постоянного |
переменного |
переменного 50 Гц |
импульсного |
2, 20, 200 мТл | |
|
ТП2-2У |
+ |
+ |
+ |
20, 200, 2000 мТл | |
|
ТП2-2У-01 |
+ |
+ |
+ |
2, 20, 200 мТл | |
|
ТП2-2У-02 |
+ |
+ |
+ |
200, 2000 мТл, 20 Тл | |
|
ТП2-2У-03 |
+ |
20, 200, 2000 мТл | |||
|
ТП2-2У-03-20 |
+ |
20 мТл | |||
|
ТП2-2У-04 |
+ |
2, 20, 200 мТл | |||
Продолжение таблицы 1
|
Модификация |
Измеряемая магнитная индукция магнитного поля |
Пределы измерений | |||
|
постоянного |
переменного |
переменного 50 Гц |
импульсного |
2, 20, 200 мТл | |
|
ТП2-2У-05 |
+ |
— |
— |
— |
200, 2000 мТл, 20 Тл |
|
ТП2-2У-06 |
+ |
+ |
+ |
20, 200, 2000 мТл | |
|
ТП2-2У-07 |
+ |
+ |
+ |
2, 20, 200 мТл | |
|
ТП2-2У-08 |
+ |
— |
— |
— |
2000 мТл |
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.

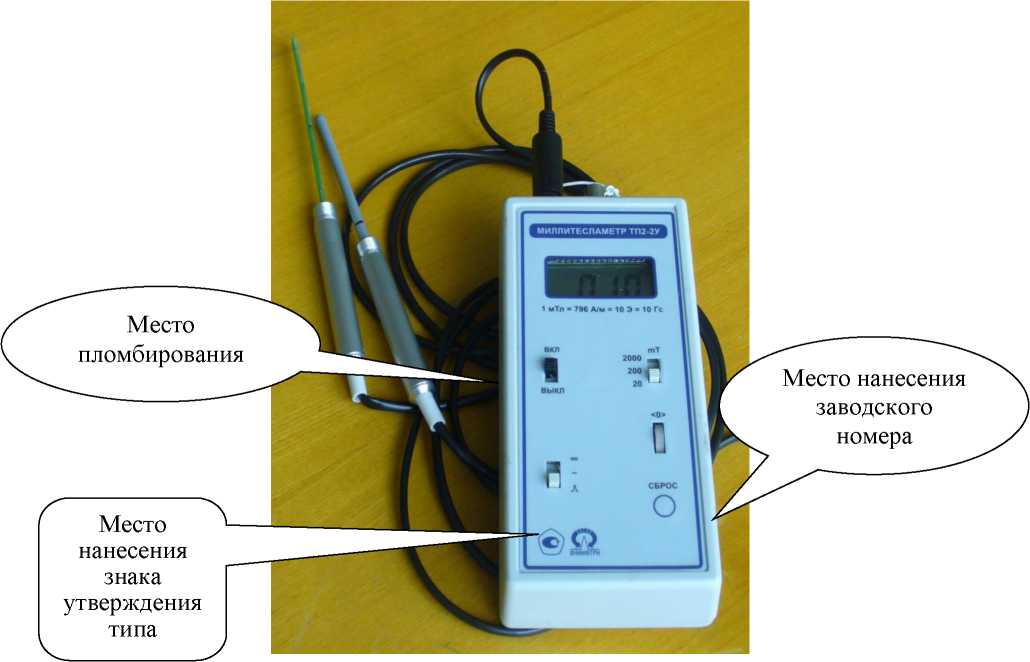

Общий вид миллитесламетров с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид миллитесламетров
Программное обеспечение
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний магнитной индукции для исполнений ТП2-2У-02 и ТП2-2У-05, мТл |
от 0,1 до 1,999 •Ю4 |
|
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для исполнений: - ТП2-2У, ТП2-2У-03, ТП2-2У-06 - ТП2-2У-01, ТП2-2У-04, ТП2-2У-07 - ТП2-2У-08 - ТП2-2У-02, ТП2-2У-05 - ТП2-2У-03-20 |
от 0,01 до 1999 от 0,001 до 199,9 от 1 до 1999 от 0,1 до 1999 от 0,01 до 19,99 |
|
Диапазон измерений магнитной индукции средне-выпрямленного и амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля, мТл, для исполнений: - ТП2-2У, ТП2-2У-02 - ТП2-2У-01 |
от 0,1 до 1999 от 0,1 до 199,9 |
|
Диапазон измерений магнитной индукции средневыпрямленного значения магнитной индукции переменного магнитного поля и средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты, мТл, для исполнений: - ТП2-2У-06, - ТП2-2У-07 |
от 0,1 до 1999 от 0,1 до 199,9 |
|
Рабочий диапазон частот переменного магнитного поля, Гц: - при измерении амплитудного значения магнитной индукции, - при измерении средневыпрямленного значения магнитной индукции, - при измерении средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты |
от 5 до 10000 от 20 до 10000 от 48 до 52 |
|
Рабочий диапазон частот следования импульсов при измерении амплитудного значения магнитной индукции импульсного магнитного поля, Гц, не более |
2000 |
|
Длительность фронта импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля между уровнями 0,1 и 0,9 от амплитудного значения, мс |
от 0,1 до 2000 |
|
Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, % |
± [2,0 + 0,1-(Вп/Ви - 1)] * |
|
Пределы допускаемой относительной погрешности измерений средневыпрямленного значения магнитной индукции переменного магнитного поля, %: - в диапазоне частот от 20 до 2000 Гц включ., - в диапазоне частот св. 2000 до 10000 Гц |
± [2,5 + 0,2ДВп/Ви - 1)] * ± [ 2,5 + 0,2ДВп/Ви - 1)1 + + 5,0-(f - 2)] ** |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты, % |
± [2,5 + 0,2-(Вп/Ви -1)]* |
|
Пределы допускаемой относительной погрешности измерений амплитудного значения магнитной индукции переменного и импульсного магнитного поля, %: - в диапазоне частот от 0,2 до 2000 Гц включ., - в диапазоне частот св. 2000 до 10000 Гц |
± [5,0 + 0,5<Вп/Ви - 1)] * ± [ 5,0 + 0,5<Вп/Ви - 1)1 + + 5,0-(f - 2)] ** |
|
* где Вп - верхнее значение показаний на каждом пределе измерений миллитесламетра, мТл; Ви - измеренное значение (показание миллитесламетра), мТл * * где f - числовое значение частоты переменного или импульсного магнитного поля, выраженное в кГц | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания постоянного тока, В |
от 4,3 до 6,2 |
|
Потребляемый ток от источника питания постоянного тока, мА, не более |
40 |
|
Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) - измерительного зонда «С» (диаметр х длина) - измерительного зонда «М» (диаметр х длина) - измерительного зонда «С1» (диаметр х длина) - измерительного зонда «М1» (диаметр х длина) - блока питания (длина х ширина х высота) |
170 х 85 х 37 12 х 175 12 х 200 12 х 175 12 х 200 110 х 90 х 60 |
|
Длина кабеля для подсоединения измерительного зонда к электронному блоку миллитесламетра, м, не менее |
1,5 |
|
Размеры рабочей части, мм, не более: - измерительного зонда «С» (диаметр х длина) - измерительного зонда «М» (ширина х толщина х длина) - измерительного зонда «С1» (диаметр х длина) - измерительного зонда «М1» (ширина х толщина х длина) |
5 х 80 6,0 х 1,5 х 110 5 х 85 8 х 3 х 110 |
|
Масса миллитесламетра, кг, не более, в том числе: - блока электронного - каждого измерительного зонда - блока питания |
1 0,4 0,08 0,4 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от 5 до 40 от 30 до 80 от 70 до 106,7 |
Знак утверждения типа
наносится на лицевую панель электронного блока по технологии изготовителя и на руководство по эксплуатации МГФК.411175.001 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность миллитесламетра
|
Наименование |
Обозначение |
Кол-во |
|
Миллитесламетр портативный универсальный ТП2-2У в составе: | ||
|
Блок электронный |
МГФК.411175.001 - ** |
1 шт. |
|
Зонд измерительный «С» |
МГФК.411511.001 1) |
1 шт. 1) |
|
Зонд измерительный «С1» |
МГФК.411511.003 2) |
2 шт. |
|
Зонд измерительный «М» |
МГФК.411511.002 1) |
1 шт. 1) |
|
Зонд измерительный «М1» |
МГФК.411511.004 2) |
2) шт. ' |
|
Футляр |
1 шт. 2) | |
|
Блок питания |
БПС 5-0,25 |
1 шт. |
|
Миллитесламетры портативные универсальные ТП2-2У. Руководство по эксплуатации |
МГФК.411175.001 РЭ |
1 экз. |
|
Миллитесламетры портативные универсальные ТП2-2У. Формуляр |
МГФК.411175.001 ФО |
1 экз. |
|
Инструкция. Миллитесламетры портативные универсальные ТП2-2У. Методика поверки |
МГФК.411175.001 МП |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. | |
|
1 Здесь и далее в обозначении блока электронного звездочка (**) означает номер исполнения. 2 По согласованию с заказчиком комплект поставки зондов миллитесламетра может отличаться от указанного в таблице 4. 1) Стандартный вариант поставки для всех исполнений миллитесламетров. 2) Поставляется по заявке заказчика. | ||
Поверка
осуществляется по документу МГФК.411175.001 МП «Инструкция. Миллитесламетры портативные универсальные ТП2-2У. Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 23.11.2018 г.
Основные средства поверки:
- мера напряженности постоянного и переменного магнитного поля М-303.1 (диапазон воспроизводимых значений напряженности от 0 до 35 мТл в диапазоне частот от 0 до 2000 Гц, относительная погрешность передачи размера единицы магнитной индукции не более ±0,3 %), регистрационный номер 40449-09 в Федеральном информационном фонде;
- измеритель магнитной индукции Ш1-9 (диапазон измерений магнитной индукции от 20 до 2000 мТл; относительная погрешность измерений магнитной индукции постоянного магнитного поля ±0,02 %), регистрационный номер 9335-83 в Федеральном информационном фонде;
- рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда (по ГОСТ 8.030-2013) в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»
ТУ 4222-001-42294748-2008 «Миллитесламетры портативные универсальные
ТП2-2У. Технические условия»
