Измерители высокоомного сопротивления прецизионные МеТеОм-01
| Номер в ГРСИ РФ: | 75501-19 |
|---|---|
| Производитель / заявитель: | ФГУП "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза |
Измерители высокоомного сопротивления прецизионные МеТеОм-01 (далее - измерители) предназначены для измерения электрического сопротивления по постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75501-19 |
| Действует | по 08.07.2029 |
| Наименование | Измерители высокоомного сопротивления прецизионные |
| Модель | МеТеОм-01 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b076ec7b-6a02-4547-236a-8c1d9bacc845 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт электронно-механических приборов» (АО «НИИЭМП»), г. Пенза
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 402 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75501-19: Описание типа
2021-75501-19.pdf
|
Скачать | 303 КБ | |
|
75501-19: Методика поверки
2021-mp75501-19.pdf
|
Скачать | 774.8 КБ |
Описание типа
Назначение
Измерители высокоомного сопротивления прецизионные МеТеОм-01
(далее - измерители) предназначены для измерения электрического сопротивления по постоянному току.
Описание
Принцип действия измерителей основан на косвенных измерениях сопротивления, значение которого вычисляется как отношение значений падения напряжения на измеряемом сопротивлении к силе постоянного тока, протекающей через него.
Измерители реализует два метода измерений: замещением и прямой. Выбор метода измерений производится пользователем. Выбор пределов измерений осуществляется автоматически. Результат измерения выводится на экран как в виде значения сопротивления Rx при прямом измерении, так и в виде относительного отклонения 6Rx от заданного значения внешней эталонной меры при измерении методом замещения. Измерителями во время измерения производится подача напряжения на объект измерения. Измерители позволяют выполнять многократные измерения, количество измерений при этом задается пользователем.
Конструктивно измерители выполнены в настольном исполнении в виде законченного стационарного блока в металлическом корпусе. На передней панели измерителей расположен сенсорный дисплей для управления режимами измерений и разъемы для подключения измеряемого объекта с помощью специализированных кабелей. Вывод результатов измерений производится на сенсорный дисплей. Корпус измерителей имеет ручку для переноски.
Пломбирование от несанкционированного вмешательства предусмотрено в правом верхнем углу на задней панели измерителя, внизу в центре на нижней панели и на передней панели с правой стороны под декоративной планкой. Пломбирование осуществляется вдавливанием мастики в специальную чашечку, установленную под винт в правом верхнем углу на задней панели и внизу в центре на нижней панели корпуса измерителя. Пломбирование осуществляется на правой стороне передней панели наклеиванием бумажной пломбы в стык между шильдом и корпусом измерителя под декоративную планку.
Общий вид измерителя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

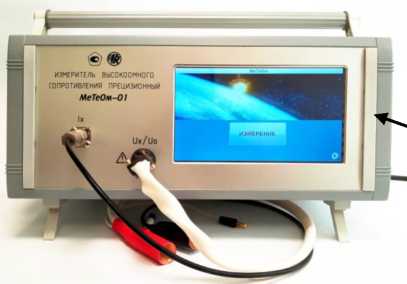

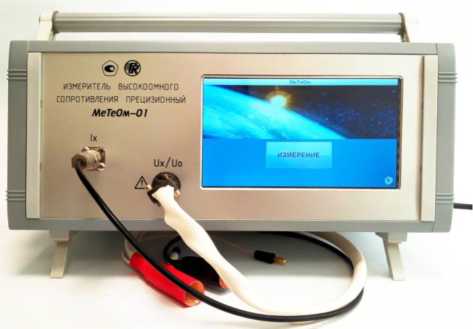

Рисунок 1 - Общий вид измерителя
Место наклеивания бумажной пломбы
Места пломбирования

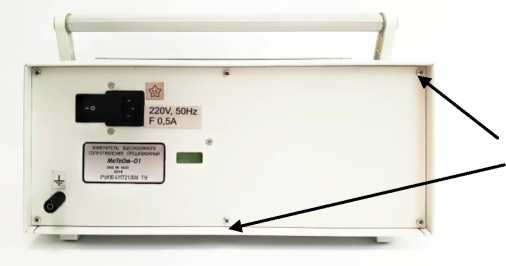

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного ПО.
Встроенное ПО предназначено для управления работой измерителей в целом. Всё встроенное ПО является метрологически значимым.
Уровень защиты программного обеспечения и измерительной информации от непред
намеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
STM32F746I.hex |
|
Номер версии (идентификационный номер ПО) |
20.10.07 |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответ
ственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сопротивления, МОм * |
от 1 до 1-106 |
|
Пределы допускаемой относительной погрешности измерений сопротивления в интервалах сопротивлений, % от 1 до 103 МОм включ. св. 103 до 104 МОм включ. св. 104 до 105 МОм включ. св. 105 до 106 МОм включ. |
±0,001 ±(0,001+0,004-(Rx/Ra-1)/9) ±(0,005+0,035 -(Rx/Ra-1)/9) ±(0,04+0,04-(Rx/Ra-1)/9) |
|
Примечания: Rx - значение измеряемого сопротивления, МОм Rd - значение сопротивления нижней границы интервала сопротивлений, МОм * Метрологические характеристики нормированы в том числе при отклонении от указанного диапазона в большую или меньшую сторону на 0,2 %. | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний относительного отклонения, % |
от -50 до +50 |
|
Действующее значение испытательного напряжения переменного тока частотой 50 Гц на изоляции цепей питания в течение 1 мин без пробоя и перекрытия изоляции, кВ |
1,5 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Диапазон напряжений, подаваемых на объект измерений, В |
от 30 до 500 |
|
Потребляемая мощность, В^ A, не более |
50 |
|
Напряжение сети питания, В |
от 215,6 до 224,4 |
|
Частота напряжения питания, Г ц |
от 49,5 до 50,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300х400х200 |
|
Масса, кг, не более |
6 |
|
Условия применения: - температура воздуха окружающей среды, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха, %, не более |
от 18 до 22 от 84 до 106 (от 630 до 795) 80 |
Знак утверждения типа
наносится фотохимическим или печатным способом на переднюю панель измерителя и печатным способом в центре титульного листа руководства по эксплуатации.
Комплектность
Комплект поставки приведен в таблице 4. Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель МеТеОм-01 |
РУКЮ.411721.007 |
1 |
|
Кабель Ux/Uo |
РУКЮ.685631.027 |
1 |
|
Кабель Ix |
РУКЮ.685631.028 |
1 |
|
Кабель сетевой |
— |
1 |
|
Заглушка на блок |
Model 7078-TRX-TBC KEITHLEY |
1 |
|
Заглушка на кабель |
Model 7078-TRX-5 KEITHLEY |
1 |
|
Руководство по эксплуатации |
РУКЮ.411721.006 РЭ |
1 |
|
Ящик тарный |
— |
1 |
Сведения о методах измерений
приведены в пункте 1.4.2 и разделе 2 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 3456 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
РУКЮ 411721.006 ТУ. Измеритель высокоомного сопротивления прецизионный «МеТеОм-01». Технические условия
