Счетчики-расходомеры массовые СКАТ-С

Номер в ГРСИ РФ: 75514-19
Категория: Расходомеры
Производитель / заявитель: ООО "ТоргСервис", г.Москва
Скачать
75514-19: Описание типа СИ Скачать 174.3 КБ
75514-19: Методика поверки МП 0931-1-2019 Скачать 2.7 MБ
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Счетчики-расходомеры массовые СКАТ-С поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики-расходомеры массовые СКАТ-С предназначены для измерений массового расхода, объемного расхода, массы, объема, плотности и температуры жидкостей и газов.

Информация по Госреестру

Основные данные
Номер по Госреестру 75514-19
Наименование Счетчики-расходомеры массовые
Модель СКАТ-С
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 08.07.2024
Производитель / Заявитель

ООО "ТоргСервис", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 128
Найдено поверителей 6
Успешных поверок (СИ пригодно) 127 (99%)
Неуспешных поверок (СИ непригодно) 1 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

75514-19: Описание типа СИ Скачать 174.3 КБ
75514-19: Методика поверки МП 0931-1-2019 Скачать 2.7 MБ

Описание типа

Назначение

Счетчики-расходомеры массовые СКАТ-С предназначены для измерений массового расхода, объемного расхода, массы, объема, плотности и температуры жидкостей и газов.

Описание

Принцип действия счетчиков-расходомеров массовых СКАТ-С при измерении массового расхода и массы жидкостей и газов основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей и газов, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем измеряемой среды определяются на базе измеренных значений массового расхода, массы измеряемой среды, и плотности измеряемой среды. Измерение температуры осуществляется при помощи термосопротивления, встроенного в счетчики-расходомеры СКАТ-С.

Счетчики-расходомеры массовые СКАТ-С состоят из первичного преобразователя расхода измеряемой среды и блока обработки информации, который может быть смонтирован на корпусе первичного преобразователя расхода измеряемой среды или вынесен на расстояние до 300 метров. Первичный преобразователь служит для измерений и преобразований значений массового расхода и объемного расхода, массы, объема, плотности и температуры измеряемой среды в электрический сигнал. Блок обработки информации обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал, компенсацию изменений температуры и давления измеряемой среды.

Счетчики-расходомеры массовые СКАТ-С выпускаются в нескольких модификациях, отличающихся типом первичного преобразователя расхода, номинальным диаметром, диапазонами измерений, конструкцией первичного преобразователя расхода, параметрами измеряемой среды, а также имеют стандартное и специальное исполнение и маркируются следующим образом:

-X

-ххх

-ххх

1

2

3

4

5

6

7

7

9

1 - тип первичного преобразователя расхода: C - U-образный сенсор; М - микросенсор; Н - прямотрубный сенсор;

2 - номинальный диаметр;

3 - наибольшее рабочее давление, МПа;

4 , 5, 7, 8, 9 - сервисные обозначения;

6 - класс точности

1, 2 или 5.

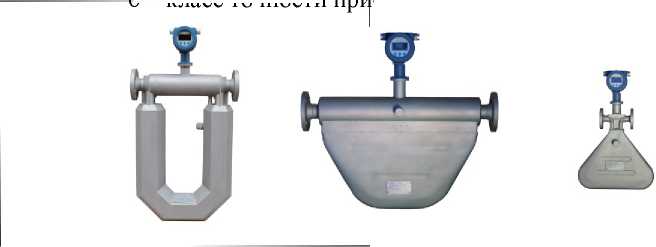

Рисунок 1 - Общий вид счетчиков-расходомеров массовых СКАТ-С

Пломбирование счетчиков-расходомеров массовых СКАТ-С не предусмотрено.

Программное обеспечение

счетчиков-расходомеров массовых СКАТ-С является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение счетчиков-расходомеров массовых СКАТ-С предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения счетчиков-расходомеров массовых СКАТ-С приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СКАТ-С

Номер версии (идентификационный номер) ПО

Не ниже Ver 2.75 2014.05

Цифровой идентификатор ПО

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности

1

2

5

Номинальный диаметр 1)

от DN8 до DN300

Диапазон измерений массового и объемного расходов жидкости, т/ч (м3/ч) 1)

от 0,01 до 2100

от 0,01 до 2500

Диапазон измерений массового расхода газа, т/ч 1)

от 0,01 до 2100

от 0,01 до 2500

Пределы допускаемой относительной погрешности, %, при измерении: — массового и объемного расходов жидкости, массы и объема жидкости — массового расхода и массы газа

±0,1

±1,0

±0,2

±1,0

±0,5

±1,0

Стабильность нуля, кг/с 1)

от 0 до 0,03

Диапазон измерений плотности, кг/м3

от 200 до 3000

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 1)

±0,5; ±1,0

Диапазон измерений температуры, °С 1) — стандартное исполнение — специальное исполнение

от -50 до +125 от -200 до +350

Пределы допускаемой абсолютной погрешности измерений температуры 2), °С

±(0,5+0,01 •t)

1) конкретное значение указывается в паспорте

2) t — температура измеряемой среды, °С

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы

HART, Modbus, RS-485,

4 - 20 мА, частотный от 0 до 10000 Гц

Давление измеряемой среды в зависимости от модификации, МПа 1)

от 0 до 25

Температура измеряемой среды, °С

- стандартное исполнение

- специальное исполнение

от -50 до +125 от -200 до +350

Температура окружающей среды, °С - стандартное исполнение - специальное исполнение

от -40 до +60 от -50 до +70

Напряжение электрического питания, В - от сети переменного тока частотой 50±1 Гц

- от источника постоянного тока

от 187 до 244

24

Потребляемая мощность, Вт, не более

15

Габаритные размеры, мм, не более

2120x3150x800

Масса, кг, не более

3450

Средний срок службы, лет

15

Средняя наработка на отказ, ч

80000

1) конкретное значение указывается в паспорте

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки и по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество

Счетчик-расходомер массовый СКАТ-С

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки МП 0931-1-2019

1 экз.

Поверка

осуществляется по документам:

- МП 0931-1-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые СКАТ-С. Методика поверки», утвержденному ФГУП «ВНИИР» 10.03.2019;

- МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»;

- МИ 3151-2008 «ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности».

Основные средства поверки:

по документу МП 0931-1-2019:

- вторичный эталон в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,04 % (для счетчиков класса точности 1);

- рабочий эталон 1-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой

относительной погрешности при измерении массы жидкости в потоке ±0,07 % (для счетчиков класса точности 2);

- рабочий эталон 2-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой

относительной погрешности при измерении массы жидкости в потоке ±0,15 % (для счетчиков класса точности 5);

- рабочий эталон единицы температуры 3-го разряда в соответствии с Государственной поверочной схемы для средств измерений температуры по ГОСТ 8.558-2009, с пределами допускаемой абсолютной погрешности ±0,1 °С;

- измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный № 27163-09) с пределами допускаемой абсолютной погрешности ±0,1 кг/м3;

по документу МИ 3272-2010:

- компакт-прувер 1-го разряда с пределами допускаемой относительной погрешности не более ±0,05 %;

- поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м3;

по документу МИ 3151-2008:

- трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0,1 %;

- поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-003-63164010-2018 Счетчики-расходомеры массовые СКАТ-С. Технические условия
