Весы неавтоматического действия NP

Назначение

Весы неавтоматического действия NP (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

Весы выпускаются в следующих модификациях: NP-1000S, NP-2000S, NP-5000S, NP-5001S, NP-12KS, NP-20KS, NP-30KS, которые отличаются максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (шкалы) (d), поверочным интервалом (e) и числом поверочных интервалов (n).

Структура условного обозначения весов:

NP-DDDDKS

1    2 3 4

1 - обозначение типа весов;

2 - выбирается из ряда в зависимости от максимальной нагрузки весов, выраженной в граммах или килограммах:

- 1000, 2000, 5000, 5001 (максимальная нагрузка выражена в граммах);

- 12, 20, 30 (максимальная нагрузка выражена в килограммах);

3 - индекс присутствует только в модификациях, в которых максимальная нагрузка выражена в килограммах;

4 - материал грузоприемного устройства - нержавеющая сталь.

Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи.

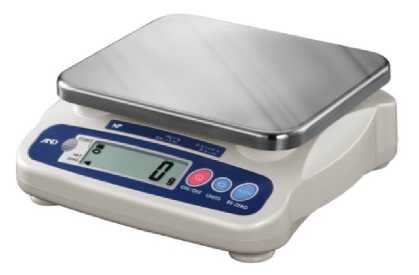

Общий вид весов NP представлен на рисунке 1.

Рисунок 1 - Общий вид весов NP

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- автоматическое устройство установки на нуль (Т.2.7.2.3);

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство тарирования (выборки массы тары) (Т.2.7.4);

На корпусе весов должна быть прикреплена табличка, содержащая следующую информацию:

- обозначение весов;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- действительная цена деления (d) и поверочный интервал (e);

- верхняя граница диапазона устройства выборки массы тары (Т-);

- серийный номер весов;

- класс точности;

- знак утверждения типа;

- наименование предприятия-изготовителя;

- дата производства весов.

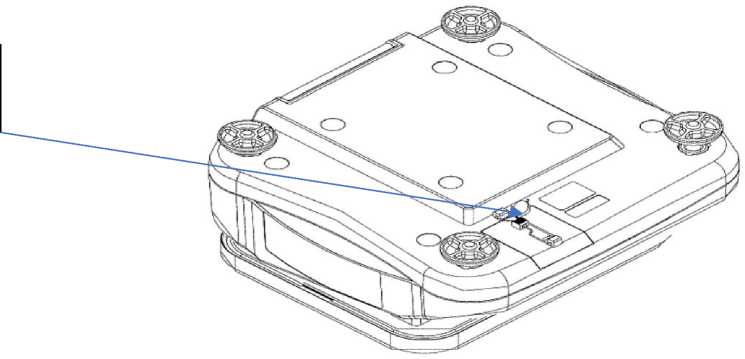

С хема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации весы пломбируются согласно рисунку 2.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Основные метрологические характеристики весов класс точности по ГОСТ OIML R 76-1-2011, значения максимальной нагрузки (Max), поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n), а также пределы допускаемой погрешности (mpe) приведены в таблице 2, метрологические и технические характеристики весов приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют

пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, закрепленную на корпусе весов.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация A&D Company, Limited, Япония
