Информация по Госреестру

Основные данные
Номер по Госреестру 75524-19
Наименование Газоанализаторы
Модель Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 08.07.2024
Производитель / Заявитель

Фирма "Drager Safety AG & Co. KGaA", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2206
Найдено поверителей 37
Успешных поверок (СИ пригодно) 2136 (97%)
Неуспешных поверок (СИ непригодно) 70 (3%)
Актуальность информации 21.11.2024

Поверители

Скачать

75524-19: Описание типа СИ Скачать 241.1 КБ
75524-19: Методика поверки ИЦРМ-МП-105-18 Скачать 5.5 MБ

Описание типа

Назначение

Газоанализаторы Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода, вредных газов и концентраций горючих газов и паров в воздушных средах.

Описание

Принцип действия газоанализаторов определяется типом используемого сенсора.

В термокаталитическом сенсоре реализовано одновременно два принципа обнаружения горючих газов: термохимический и термокондуктометрический.

Принцип действия термохимический основан на тепловых эффектах протекающих химических реакций. Анализируемый воздух диффундирует через металлокерамическую мембрану в сенсор, в котором горючий газ или пар каталитически сгорает на поверхности детектора с использованием кислорода воздуха. Выделение теплоты сгорания приводит к дополнительному нагреву детектора, и его сопротивление изменяется. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного измерительного элемента, находится неактивный компенсационный элемент. Оба эти элемента являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация компонента в % НКПР или объемная доля в %.

Принцип действия термокондуктометрический основан на сравнении теплопроводностей анализируемого газа и сравнительного газа (воздуха). В состав сенсора входят термочувствительные элементы. Один из них, компенсационный, измеряет теплопроводность контролируемого воздуха. Эти элементы, включенные в мост Уитстона, первоначально находятся в одинаковых условиях, а мост - в состоянии равновесия. При подаче анализируемого газа с другой теплопроводностью это равновесие нарушается, изменяется температура чувствительных элементов и их сопротивление. Результирующий ток в измерительной диагонали моста пропорционален концентрации анализируемого газа (объемная доля в %).

Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия инфракрасных (оптических) сенсоров основан на поглощении ИК-излучения анализируемой средой. Анализируемый воздух диффундирует в измерительную кювету. В сенсоре находится излучатель - источник инфракрасного излучения с широкой полосой. Излучение проникает в кювету, многократно отражается, выходит через оптическую щель и попадает на два узкополосных интерференционных фильтра: измерительный и сравнительный, из которых состоит двухэлементный детектор. Если кювета заполнена анализируемой смесью, то часть излучения поглощается в области длины волны измерительного фильтра, и измеряющий детектор дает изменившийся электрический сигнал. Сигнал соответствующего сравнительного детектора остается неизменным. Колебания энергии излучения, загрязнения кюветы и щели, а также помехи от пыли и аэрозолей воздуха действуют на оба детектора в равной степени, и их влияние скомпенсировано.

Фотоионизационый метод заключается в ионизации молекул органических и неорганических веществ фотонами высокой энергии. Образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, величина которого пропорциональна содержанию в воздухе молекул анализируемого вещества, преобразуется в электрический сигнал.

Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблицах 2 - 8.

Газоанализаторы состоят из корпуса, в котором могут быть установлены в зависимости от модели до четырех или пяти сменных сенсоров, микропроцессор и блок питания. Сенсоры, применяемые в газоанализаторах, основаны на различных принципах действия. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее, внутренний насос автоматически переключается между режимами прокачки и диффузии.

На лицевой панели газоанализаторов расположен жидкокристаллический (ЖК) дисплей, 2 кнопки со стрелками для выбора нужного меню и контроля пароля, кнопка «ОК» для включения и выключения газоанализатора.

Газоанализаторы выпускаются двух моделей: Drager X-am 3500 тип HFG 000Y и Drager X-am 8000 тип HFG 00YY, где Y/YY - любая комбинация цифр от 0 до 9, обозначающие опциональные комплектующие и особенности модели.

В состав модели газоанализатора Drager X-am 3500 тип HFG 000Y могут входить до трех электрохимических сенсоров и один термокаталитический. Дисплей газоанализатора на жидких кристаллах одновременно индицирует до 4 формул определяемых компонентов и их содержание в анализируемой газовой пробе.

В состав модели Drager X-am 8000 тип HFG 00YY могут входить до трех электрохимических сенсоров и двух сенсоров на выбор: оптический, термокаталитический, фотоионизационный, а именно:

- три слота под электрохимические сенсоры, в том числе один слот под сдвоенный электрохимический сенсор;

- один слот под инфракрасный (в том числе сдвоенный) или фотоионизационный сенсор;

- один слот под инфракрасный (в том числе сдвоенный) или термокаталитический сенсор.

Программное обеспечение поддерживает автоматическое переключение диапазона показаний метана в воздухе (от 100 % НКПР до 99 % об.) для термокаталитических сенсоров. Дисплей прибора на жидких кристаллах одновременно индицирует до 7 формул определяемых компонентов и их содержание в анализируемой газовой пробе, может быть оснащён модулем Bluetooth. Данная модель оснащена инструментом CSE Connect для работы с облачным вычислительным центром.

Сенсоры имеют следующее назначение:

- термокаталитические - для измерения концентраций горючих газов;

- оптические (IR) - для измерения концентраций горючих газов и диоксида углерода, энергосберегающие версии оптических сенсоров помечены маркировкой ES;

- электрохимические - для определения содержания кислорода, диоксида углерода и вредных газов;

- фотоионизационные - для обнаружения летучих органических соединений (ЛОС) низких концентраций.

Газоанализаторы имеют установку двух регулируемых порогов срабатывания сигнализации с выдачей световой, звуковой и вибросигнализации.

Способ подачи анализируемого газа - диффузионный или принудительный (прокачивание пробы с использованием встроенного насоса).

Пломбирование газоанализаторов не предусмотрено.

О бщий вид газоанализаторов представлен на рисунках 1-2. Нанесение знака поверки на газоанализаторы не предусмотрено.

Заводской номер наносится на маркировочную табличку методом лазерной печати в виде буквенно-цифрового кода.

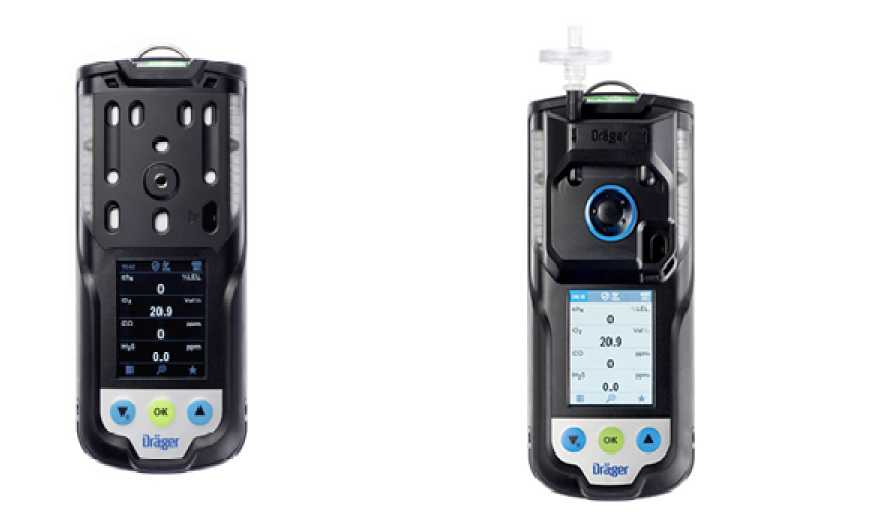

Рисунок 1 - Общий вид газоанализаторов Drager X-am 3500 тип HFG 000Y

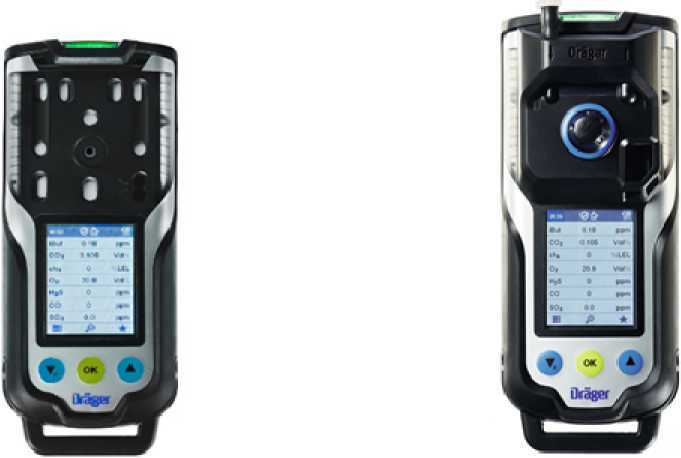

Рисунок 2 - Общий вид газоанализаторов Drager X-am 8000 тип HFG 00YY

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Встроенное программное обеспечение является метрологически значимым. Программное обеспечение (далее - ПО) осуществляет функции:

- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно;

- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли (% об.), в единицы довзрывоопасной концентрации, % НКПР и обратно;

- отображение результатов измерений на графическом жидкокристаллическом дисплее газоанализатора;

- автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе калибровочного газа отличного от целевого компонента;

- расчет содержания определяемого компонента;

- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль внутренних параметров газоанализатора (заряд батареи).

Программное обеспечение идентифицируется путем вывода на экран номера версии.

Газоанализатор имеет встроенный блок памяти для вывода данных на компьютер с использованием разработанных фирмой специальных программ и СС-Vision Basic.

Внешнее ПО не метрологически значимо и используются для считывания и конфигурирования показаний.

Уровень защиты программного обеспечения Firmware от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

X-am 3500/8000

СС-Vision Basic

Номер версии (идентификационный номер) ПО

не ниже 01.03.13

не ниже V 7.3.7

Технические характеристики

Таблица 2 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами CatEx____________________________________________________________________________

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности, % НКПР

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

метан (CH4)

от 0 до 100

от 0 до 4,4

от 0 до 50

от 0 до 2,2

±5

н-бутан (С4Н10)

от 0 до 100

от 0 до 1,4

от 0 до 60

от 0 до 0,85

±5

н-пентан (С5Н12)

от 0 до 100

от 0 до 1,4

от 0 до 50

от 0 до 0,7

±5

пропан (С3Н8)

от 0 до 100

от 0 до 1,7

от 0 до 50

от 0 до 0,85

±5

этилен (С2Н4)

от 0 до 100

от 0 до 2,3

от 0 до 50

от 0 до 1,15

±5

изобутан (и-С4Ню)

от 0 до 100

от 0 до 1,3

от 0 до 50

от 0 до 0,65

±5

гексан (СеНы)

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,5

±5

водород (Н2)

от 0 до 100

от 0 до 4,0

от 0 до 50

от 0 до 2,0

±5

аммиак (NH3)

от 0 до 100

от 0 до 15,0

от 0 до 33,3

от 0 до 5,0

±5

сумма углеводородов С1 - С10 в пересчете на гексан

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,5

±5

Примечания:

1 НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

2 Пределы допускаемой абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

3 Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - от 0 до 100 % НКПР.

4 Время установления показаний для термокаталитических сенсоров не более 32 с.

5 Время срабатывания сигнализации не более 15 с.

6 Измерительный канал углеводороды алифатические (С1-С10) и углеводороды непредельные. «Сумма углеводородов» - суммарный сигнал

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности, % НКПР

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

от горючих компонентов в измеряемом воздухе в пересчете на гексан. Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - от 0 до 100 % НКПР.

Таблица 3 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с электрохимическими сенсорами XXS

Обозначение сменного сенсора

Определяемый компонент (пдк, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS H2S LC

H2S сероводород (7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

-

0,1 млн-1

20

XXS H2S/CO только для X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

20

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

2 млн-1

15

XXS H2S LC/CO LC только для X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

_

0,1 млн-1

20

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS H2S только X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

15

XXS E H2S только X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS H2S НС только для X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 1000 млн-1

от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1

от 0 до 1417

±15 _

_

±15

2 млн-1

15

XXS O2/CO LC только X-am 8000 тип HFG 00YY

О2 кислород (-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

_

_

±5

0,1 %

15

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

1 млн-1

15

XXS О2/ H2S LC только для X-am 8000 тип HFG 00YY

О2 кислород (-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

_

_

±5

0,1 %

20

H2S сероводород (7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

_

2 млн-1

15

XXS СО H2-CP только для X-am 8000 тип HFG 00YY

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

2 млн-1

25

XXS СО LC

CO оксид углерода

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

(17,2)

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS CO только для X-am 8000 тип HFG 00YY

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

2 млн-1

15

XXS СО HC только для X-am 8000 тип HFG 00YY

CO оксид углерода (17,2)

от 0 до 10000 млн-1

от 0 до 3000 млн-1 включ. св. 3000 до 10000 млн-1

от 0 до 11644

±10 _

_

±10

5 млн-1

25

XXS Cl2 только для X-am 8000 тип HFG 00YY

Cl2 хлор (0,34)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 59

±20 _

_

±20

0,05 млн-1

30

XXS CO2 только для X-am 8000 тип HFG 00YY

CO2 диоксид углерода (4900)

от 0 до 5 %

от 0 до 1 % включ. св. 1 до 5 %

от 0 до 91475

±15 _

_

±15

0,1 %

30 (Т0,5)

XXS H2 только для X-am 8000 тип HFG 00YY

H2 водород (-)

от 0 до 2000 млн-1

от 0 до 500 млн-1 включ. св. 500 до 2000 млн-1

от 0 до 167

±15 _

_

±15

5 млн-1

10

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS H2 HC только для X-am 8000 тип HFG 00YY

H2 водород (-)

от 0 до 4 % от 0 до 100 % НКПР

от 0 до 4 %

от 0 до 3349

_

±5

0,01 %

20 (Т0,5)

XXS HCN только для X-am 8000 тип HFG 00YY

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15 _

_

±15

0,1 млн-1

10 (Т0,5)

XXS HCN PC только для X-am 8000 тип HFG 00YY

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15 _

_

±15

0,5 млн-1

10 (Т0,5)

XXS PH3 только для X-am 8000 тип HFG 00YY

PH фосфин (0,07)

от 0 до 20 млн-1

от 0 до 0,2 млн-1 включ. св. 0,2 до 1 млн-1

от 0 до 28

±20 _

_

±20

0,01 млн-1

10

XXS PH3 только для X-am 8000 тип HFG

AsH3 арсин (0,03)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 65

±15 _

_

±15

0,01 млн-1

10

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

00YY

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS РНзНС только для X-am 8000 тип HFG 00YY

PH3 фосфин (0,07)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2826

±20 _

_

±20

1 млн-1

10

XXS NH3 только для X-am 8000 тип HFG 00YY

NH3 аммиак (28)

от 0 до 300 млн-1

от 0 до 20 млн-1 включ. св. 20 до 300 млн-1

от 0 до 212

±15 _

_

±15

1 млн-1

10 (То,5)

XXS NO только для X-am 8000 тип HFG 00YY

NO оксид азота (4,3)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 250

±15 _

_

±15

0,1 млн-1

10

XXS NO2

NO2 диоксид азота (1,6)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 96

±15 _

_

±15

0,1 млн-1

15

XXS NO2LC только для X-am 8000 тип HFG 00YY

NO2 диоксид азота (1,6)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 96

±15 _

_

±15

0,02 млн-1

15

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS Amine только для X-am 8000 тип HFG 00YY

C2H7N диметиламин (0,53) триметиламин диэтиламин триэтиламин, этиламин

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 187

±20 _

_

±20

1 млн-1

30 (То,5)

XXS Odorant только для X-am 8000 тип HFG 00YY

CH3SH метилмер-каптан (0,41), этилмеркаптан (0,39)

от 0 до 40 млн-1

от 0 до 10 млн-1 включ. св. 10 до 40 млн-1

от 0 до 80

±20 _

_

±20

0,5 млн-1

90

XXS COCl2 только для X-am 8000 тип HFG 00YY

COCl2 фосген (0,12)

от 0 до 10 млн-1

от 0 до 0,2 млн-1 включ. св. 0,2 до 10 млн-1

от 0 до 41

±20 _

_

±20

0,01 млн-1

50 (То,5)

XXS OV-A Organic Vapors только для X-am 8000 тип HFG 00YY

С4Н8 изобутилен (42)

от 0 до 300 млн-1

от 0 до 50 млн-1 включ. св. 50 до 300 млн-1

от 0 до 700

±20 _

_

±20

1 млн-1

40 (Т0,5)

этанол С2Н5ОН, (526)

от 0 до 300 млн-1

от 0 до 50 млн-1 включ. св. 50 до 300 млн-1

от 0 до 575

±20 _

_

±20

1 млн-1

40 (Т0,5)

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS OV Organic Vapors только для X-am 8000 тип HFG 00YY

этилен С2Н4, (86)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 117

±20 _

_

±20

0,5 млн-1

20 (Т0,5)

метанол СН3ОН (11,3/3,8)

от 0 до 200 млн-1

от 0 до 50 млн-1 включ. св. 50 до 200 млн-1

от 0 до 266

±20 _

_

±20

0,5 млн-1

40 (Т0,5)

XXS SO2

SO2 диоксид серы (3,8)

от 0 до 100 млн-1

от 0 до 4 млн-1включ. св. 4 до 100 млн-1

от 0 до 266

±15 _

_

±15

0,1 млн-1

15

XXS О2

О2 кислород (-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

_

_

±5

0,1 %

10

XXS E О2 только для X-am 8000 тип HFG 00YY

О2 кислород (-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

_

_

±5

0,1 %

10

XXS О2 100 только для X-am 8000 тип HFG 00YY

О2 кислород (-)

от 0 до 100 %

от 0 до 99 %

от 0 до 1330193

±5

_

0,5 %

5

Обозначение сменного сенсора

Определяемый компонент (ПДК, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной, %

XXS Ozone только для X-am 8000 тип HFG 00YY

Оз озон (0,05)

от 0 до 10 млн-1

от 0 до 10 млн-1

от 0 до 20

±20

-

0,01 млн-1

10 (Т0,5)

XXS CO/HCN только для X-am 8000 тип HFG 00YY

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15 _

_

±15

2 млн-1

15

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15 _

_

±15

0,1 млн-1

10 (Т0,5)

Таблица 4 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу c инфракрасными (оптическими) сенсорами IR Ex, DUAL IR Ex/CO2, IR Ex ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC для контроля довзрывоопасных

концентраций горючих газов

Определяемый компонент

Диапазон измерений

Пределы допускаемой погрешности

Коэффициент пересчета по пропану

Поверочный компонент

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

абсолютной, % НКПР

относительной, %

метан (СН4)

от 0 до 50 включ.

от 0 до 2,2 включ.

±5

-

-

метан

св. 50 до 100

св. 2,2 до 4,4

-

±10

-

этан (C2H6)

от 0 до 50 включ.

от 0 до 1,2 включ.

±5

-

0,77

пропан

св. 50 до 100

св. 1,2 до 2,4

-

±10

-

пропан (СзНя)

от 0 до 50 включ.

от 0 до 0,85 включ.

±5

-

1

пропан

св. 50 до 100

св. 0,85 до 1,7

-

±10

-

н-бутан (С4Н10)

от 0 до 50 включ.

от 0 до 0,7 включ.

±5

-

1,19

пропан

св. 50 до 100

св. 0,7 до 1,4

-

±10

-

изобутан (i-C4H10)

от 0 до 50 включ.

от 0 до 0,65 включ.

±8

-

1,22

пропан

св. 50 до 100

св. 0,65 до 1,3

-

-

-

гексан (СеНы)

от 0 до 50 включ.

от 0 до 0,5 включ.

±8

-

1,47

пропан

св. 50 до 100

св. 0,5 до 1,0

-

-

-

метанол (CH3OH)

от 0 до 50 включ.

от 0 до 3,0 включ.

±8

-

0,54

пропан

св. 50 до 100

св. 3,0 до 6,0

-

-

-

метилэтилкетон (C4H8O)

от 0 до 50 включ.

от 0 до 0,75 включ.

±8

-

2,27

пропан

св. 50 до 100

св. 0,75 до 1,5

-

-

-

хлорметан (СНзС1) (фреон R 40)

от 0 до 50 включ.

от 0 до 3,8 включ.

±8

-

1,06

пропан

хлорметан (СНзС1) (фреон R 40)

св. 50 до 100

св. 3,8 до 7,6

-

-

-

пропан

циклопентан (C5H10)

от 0 до 50 включ.

от 0 до 0,7 включ.

±8

-

1,06

пропан

св. 50 до 100

св. 0,7 до 1,4

-

-

-

Определяемый компонент

Диапазон измерений

Пределы допускаемой погрешности

Коэффициент пересчета по пропану

Поверочный компонент

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

абсолютной, % НКПР

относительной, %

этилацетат (C4H8O2)

от 0 до 50 включ.

от 0 до 1,0 включ.

±8

-

1,43

пропан

св. 50 до 100

св. 1,0 до 2,0

-

-

-

сумма углеводородов С1 — С10

от 0 до 50 включ.

от 0 до 0,5 включ.

±8

-

-

гексан

св. 50 до 100

св. 0,5 до 1,0

-

-

Примечания:

1 НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 600 79-20-1-2011.

2 Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы для смесей, содержащих только один горючий компонент.

3 Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов от 0 до 100 % НКПР.

4 Время установления показаний То,9 для сенсоров DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES, IR Ex, IR Ex ES, DUAL IR Ex/CO2 HC в режиме диффузии: не более 20 с (по метану), с насосом: не более 12 с (по метану)

5 Измерительный канал углеводороды алифатические (С1-С10) и углеводороды непредельные. «Сумма углеводородов» - суммарный сигнал от горючих компонентов в измеряемом воздухе в пересчете на гексан (СбНы). Пределы допускаемой основной абсолютной погрешности нормированы для гексана.

6 Г азоанализатор позволяет проводить измерение довзрывных концентраций горючих газов в присутствии водорода. Для этого, два сенсора (инфракрасный сенсор IR Ex и сенсор XXS H2 HC) должны быть оба настроены на измерение в режиме процентов НКПР (% НКПР). Активирование этой функции производится с помощью программного обеспечения Drager CC-Vision. Концентрация горючего газа, учитывающая измеренные значения по обоим сенсорам, высвечивается на дисплее на месте показаний сенсора IR Ex.

Таблица 5 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и по каналам с инфракрасными (оптическими) сенсорами для контроля объемной доли метана и диоксида углерода сенсорами IR CO2, DUAL IR Ex/CO2, IR CO2 ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC_________________________________________________________________________

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой погрешности

приведенной к верхней границе диапазона, %

относительной, %

метан (CH4)

от 0 до 100

от 0 до 50 включ. св. 50 до 99

±10 _

_

±10

диоксид углерода (CO2) для сенсоров IR CO2, IR CO2 ES DUAL IR Ex/CO2, DUAL IR EX/CO2ES

от 0 до 5

от 0 до 1,0 включ. св. 1,0 до 5,0

±10 _

_

±10

диоксид углерода (CO2) для сенсора DUAL IR Ex/CO2 HC

от 0 до 100

от 0 до 99

±5

±5

Примечание - Время установления показаний T0,9 не более 32 с для термокаталитических сенсоров; для сенсоров IR CO2, IR CO2 ES, DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES в режиме диффузии не более 50 с, с насосом не более 15 с; для сенсора DUAL IR Ex/CO2 HC в режиме диффузии не более 55 с, с насосом не более 20 с.

Таблица 6 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID HC

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, „ -1 млн 1

Диапазоны показаний, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой погрешности

приведенной к верхней границе диапазона, %

относительной, %

изобутилен С4Н8 (изобутен)(42)

от 0 до 10 включ. св. 10 до 2000

от 0 до 4665

1

±15 _

_

±15

ацетон СзН6О (85)

от 0 до 80 включ. св. 80 до 2000

от 0 до 4829

1,04

±20 _

_

±20

бензол СбНб (5)

от 0 до 10 включ. св. 10 до 1000

от 0 до 3248

0,5

±20

-

-

±20

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, „ -1 млн 1

Диапазоны показаний, мг/м3

Пределы допускаемой погрешности

Коэффициент пересчета по изобутилену

приведенной к верхней границе диапазона, %

относительной, %

этилацетат С4Н8О2 (41)

от 0 до 40 включ. св. 40 до 8000

от 0 до 29302

4,66

±20 _

_

±20

этилбензол С8Н10 (11,4)

от 0 до 10 включ. св. 10 до 1000

от 0 до 4414

0,5

±20 _

_

±20

метилэтилкетон C4H8O (66,7)

от 0 до 50 включ. св. 50 до 2000

от 0 до 5996

0,9

±20 _

_

±20

n-нонан C9H20

от 0 до 50 включ. св. 50 до 3000

от 0 до 15996

1,55

±20 _

_

±20

n-октан С8Н18

от 0 до 50 включ. св. 50 до 4000

от 0 до 18955

1,93

±20 _

_

±20

стирол С8Н8 (6,9/2,3)

от 0 до 10 включ. св. 10 до 800

от 0 до 3464

0,44

±20 _

_

±20

толуол C7H8 (13)

от 0 до 10 включ. св. 10 до 1000

от 0 до 3830

0,56

±20 _

_

±20

ксилол С8Н10 (10)

от 0 до 10 включ. св. 10 до 1000

от 0 до 4414

0,55

±20 _

_

±20

трихлорэтилен C2HCI3 (1,8)

от 0 до 20 включ. св. 20 до 1000

от 0 до 5462

0,53

±20 _

_

±20

винилхлорид С2Н3С1 (1,3)

от 0 до 10 включ. св. 10 до 4000

от 0 до 10392

1,97

±20 _

_

±20

бутадиен С4Н6 (1,3)

от 0 до 1400

от 0 до 3148

0,69

±15

±15

хлорбензол C6H5CI (21)

от 0 до 1000

от 0 до 4679

0,47

±15

±15

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, „ -1 млн 1

Диапазоны показаний, мг/м3

Пределы допускаемой погрешности

Коэффициент пересчета по изобутилену

приведенной к верхней границе диапазона, %

относительной, %

циклогексан СбН12

(23)

от 0 до 2500

от 0 до 8747

1,4

±15

±15

метилбромид СНзВг (0,2)

от 0 до 4000

от 0 до 15787

1,87

±15

±15

трет-бутилметило-вый эфир (МТБЭ) С5Н12О (27)

от 0 до 2000

от 0 до 7329

0,87

±15

±15

а-пинен C10H16 (0,05)

от 0 до 800

от 0 до 4531

0,38

±15

±15

фенол С6Н5ОН (0,3)

от 0 до 2000

от 0 до 7905

0,62

±20

±20

Сумма углеводородов (по изобутилену)

от 0 до 10 включ. св. 10 до 2000

от 0 до 4665

1

±15 _

_

±15

Примечание - Время установления показаний T03 не более 10 с.

Таблица 7 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID LC ppb

Определяемый компонент

Диапазон измерений (показаний) объемной доли определяемого ______ _ -1 компонента, млн

Диапазоны измерений, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой приведенной погрешности к верхней границе диапазона, %

изобутилен С4Н8 (изобутен)

от 0 до 10

от 0 до 23

1

±15

ацетон С3Н6О

от 0 до 18

от 0 до 44

1,17

±20

бензол С3Н6

от 0 до 5

от 0 до 16

0,56

±20

этилацетат С4Н8О2

от 0 до 75

от 0 до 274

4,98

±20

Определяемый компонент

Диапазон измерений (показаний) объемной доли определяемого ______ _ -1 компонента, млн

Диапазоны измерений, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой приведенной погрешности к верхней границе диапазона, %

этилбензол С8Н10

от 0 до 14

от 0 до 61

0,91

±20

метилэтилкетон C4H8O

от 0 до 16

от 0 до 48

1,05

±20

n-нонан C9H20

от 0 до 32

от 0 до 170

2,1

±20

n-октан С8Н18

от 0 до 32

от 0 до 152

2,14

±20

стирол С8Н8

от 0 до 12

от 0 до 53

0,82

±20

толуол C7H8

от 0 до 15

от 0 до 57

0,98

±20

ксилол С8Н10

от 0 до 12

от 0 до 53

0,79

±20

трихлорэтилен C2HCI3

от 0 до 14

от 0 до 76

0,95

±20

винилхлорид C2H3CI

от 0 до 32

от 0 до 83

2,18

±20

бутадиен С4Н6

от 0 до 10

от 0 до 22

0,69

±15

хлорбензол C6H5CI

от 0 до 12

от 0 до 56

0,79

±15

циклогексан СбН12

от 0 до 24

от 0 до 84

1,6

±15

метилбромид СНзВг

от 0 до 32

от 0 до 126

2,19

±15

трет-бутилметиловый эфир (МТБЭ) С5Н12О

от 0 до 16

от 0 до 59

1,06

±15

а-пинен C10H16

от 0 до 8

от 0 до 45

0,48

±15

Примечание - Время установления показаний То,9 не более 15 с.

Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности - 0,5.

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Количество регулируемых порогов срабатывания сигнализации

2

Напряжение питания постоянного тока от литий-ионного аккумулятора, подзаряжаемого, В

4,8

Габаритные размеры с блоком питания (длинахширинахвысота), мм, не более

179x77x42

Масса с блоком питания, без ремня и без насоса, кг, не более

0,6

Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95)

10 000

Срок службы газоанализаторов, лет, не менее

8

Гарантийный срок службы сенсоров, лет1)

от 1 до 5

Степень защиты по ГОСТ 14254-2015

IP 67

Рабочие условия измерений:

- температура окружающего воздуха, оС

- относительная влажность окружающего воздуха (при +25 °С), %

- атмосферное давление, кПа

от -40 до +50

от 10 до 95 от 70 до 130

Маркировка взрывозащиты

PO Ex da ia I Ma X, 0Ex da ia IIC T4 Ga X

1 В зависимости от типов используемых сенсоров.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Комплектность средства измерений представлена в таблице 9.

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY

Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY

1 шт.

Сенсоры

1)

от 1 до 5 шт.

Принадлежности:

Индукционное зарядное устройство для зарядки одного газоанализатора

-

заказывается отдельно

Зарядное устройство 12 В/1,2 A

-

заказывается отдельно

Блок питания для подключения до 5 зарядных модулей

-

заказывается отдельно

Блок питания 100-240 В/6,25 A

-

заказывается отдельно

Блок питания 100-240 В/ 1,33 A

-

заказывается отдельно

Блок питания 12 В/ 500 мА

-

заказывается отдельно

Адаптер сетевой, автомобильный 12 В (используется совместно с переходником для сетевого адаптера X-Dock)

-

заказывается отдельно

Наименование

Обозначение

Количество

Адаптер сетевой, автомобильный 12В/24В для подключения одного индукционного зарядного устройства

-

заказывается отдельно

Переходник для сетевого адаптера X-Dock (используется в комплекте с блоками питания)

-

заказывается отдельно

Адаптер калибровочный для газоанализатора

-

заказывается отдельно

Держатель предварительной трубки с адаптером

-

заказывается отдельно

Шланг с адаптером (5 штук в комплекте, запасная часть для калибровочного адаптера)

-

заказывается отдельно

Станция калибровочная X-dock 5300

-

заказывается отдельно

Станция калибровочная X-dock 6300

-

заказывается отдельно

Станция калибровочная X-dock 6600

-

заказывается отдельно

Трубка предварительная Benzene (бензол) (10 штук)

-

заказывается отдельно

Блок коммуникации DIRA с USB кабелем

-

заказывается отдельно

Держатель для блока коммуникации

-

заказывается отдельно

Насос в сборе для установки

-

заказывается отдельно

Адаптер для насоса газоанализатора (имеет противопылевой фильтр и фильтр, препятствующий проникновению влаги)

-

заказывается отдельно

Набор запасного фильтра для внешнего насоса, включающий адаптер для трех- и пятимиллиметрового шланга

-

заказывается отдельно

Шланг с адаптером (без фильтра, запасная часть адаптера насоса)

-

заказывается отдельно

Набор принадлежностей для измерения PID сенсором, включающий: кейс чёрного цвета, телескопический пробоотборный зонд, устройство для отламывания конца трубки, PID предварительная трубка на бензол, PID предварительная трубка на влагу, предварительная трубка с угольным агентом, держатель для трубки, калибровочный адаптер, набор фильтров

-

заказывается отдельно

Кейс, размеры: 500*420*175 мм

-

заказывается отдельно

Кожаный чехол

-

заказывается отдельно

Резиновый кожух

-

заказывается отдельно

Кейс (пустой) для PID принадлежностей (трубок и адаптера для насоса)

-

заказывается отдельно

Кейс (пустой) для PID принадлежностей в комплекте с кожаным чехлом для газоанализатора

-

заказывается отдельно

Комплект защитных плёнок (3 штуки в комплекте) для дисплея

-

заказывается отдельно

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

1 Обязательная поставка. Остальные позиции поставляются по отдельному заказу.

Сведения о методах измерений

приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

Другие Газоанализаторы

75551-19
CX-5 Газоанализаторы портативные
Фирма "Riken Keiki Co., Ltd.", Япония
Газоанализаторы портативные модели CX-5 (далее - газоанализаторы) предназначены для измерений концентраций кислорода и монооксида углерода во взрывоопасной среде и подачи предупредительной сигнализации о достижении установленных пороговых значений.
75596-19
СЗБ-М-1 и СЗБ-М-2 Сигнализаторы загазованности
ООО "ПКФ "Энергосистемы", г.Саратов
Сигнализаторы загазованности СЗБ-М-1 и СЗБ-М-2 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций оксида угл...
75643-19
AC32е мод. AC32е, AC32е/CNH3 Газоанализаторы
Фирма "Environnement S.A.", Франция
Газоанализаторы АС32е модификаций АС32е, АС32е/СКН3 (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе...
75649-19
Сигмет-Р1 Сигнализаторы метана горных машин
ООО "Фирма "Аэротест", г.Люберцы
Сигнализаторы метана горных машин Сигмет-Р1 (далее по тексту - сигнализаторы) предназначены для выдачи предупредительной сигнализации и отключения электропитания горных машин (далее по тексту - ГМ) при достижении аварийного значения концентрации мета...
Сигнализаторы загазованности «Счетприбор» СЗС (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания в воздухе горючих газов (природного газа по ГОСТ 5542-2014 или сжиженного газа по ГОСТ 20448-90) и/или оксида угл...
