Счетчики холодной и горячей воды СВМТ
| Номер в ГРСИ РФ: | 75569-19 |
|---|---|
| Производитель / заявитель: | ООО ПКФ "Бетар", г.Чистополь |
| 75569-19: Описание типа СИ | Скачать | 410.6 КБ |
Счетчики холодной и горячей воды СВМТ предназначены для измерений объема жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75569-19 |
| Наименование | Счетчики холодной и горячей воды |
| Модель | СВМТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.07.2024 |
Производитель / Заявитель
ООО ПКФ "Бетар", г.Чистополь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 9948 |
| Найдено поверителей | 55 |
| Успешных поверок (СИ пригодно) | 9905 (100%) |
| Неуспешных поверок (СИ непригодно) | 43 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75569-19: Описание типа СИ | Скачать | 410.6 КБ |
Описание типа
Назначение
Счетчики холодной и горячей воды СВМТ предназначены для измерений объема жидкости в потоке.
Описание
Принцип действия счетчиков холодной и горячей воды СВМТ основан на измерении числа оборотов турбины, вращающейся в потоке воды со скоростью, пропорциональной расходу.
Счетчики холодной и горячей воды СВМТ состоят из турбины с расположенными в ней магнитами, находящейся в герметичном корпусе, и счетного механизма. Счетный механизм имеет магнитную муфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков и стрелочных указателей.
Счетчики холодной и горячей воды СВМТ позволяют вести измерения путем непосредственного считывания объема жидкости в потоке с индикаторного устройства.
Счетчики холодной и горячей воды СВМТ выпускаются в двух модификациях СВМТ-50 и СВМТ-50Д. Модификация СВМТ-50Д имеет дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного сигнала, пропорционального объему жидкости в потоке.
Общий вид счетчиков холодной и горячей воды СВМТ представлен на рисунках 1, 2.
Рисунок 1 - Общий вид счетчиков холодной и горячей воды СВМТ модификации СВМТ-50
Рисунок 2 - Общий вид счетчиков холодной и горячей воды СВМТ модификации СВМТ-50Д
Пломбирование от несанкционированного доступа счетчиков холодной и горячей воды СВМТ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика холодной и горячей воды СВМТ посредством проволоки, проведенной через специальные отверстия, соединяющая прижимную гайку и заглушку счетчика.
Место пломбировки счетчиков холодной и горячей воды СВМТ представлено на рисункаХ|3, 4.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды СВМТ модификации СВМТ-50

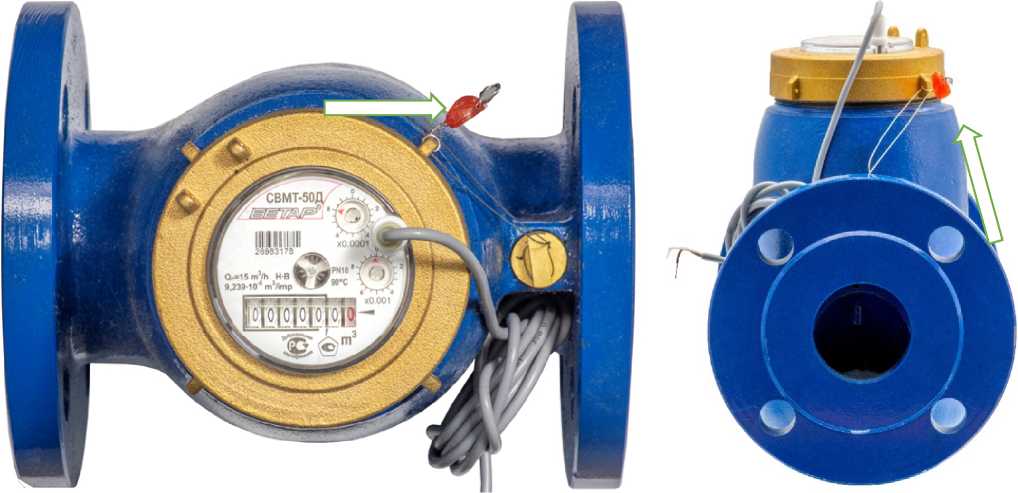

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды СВМТ модификации СВМТ-50Д
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
СВМТ-50 СВМТ-50Д |
|
Номинальный диаметр |
DN50 |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
|
Наименьший расход воды, м3/ч |
0,45 |
|
Переходный расход воды, м3/ч |
1,2 |
|
Номинальный расход воды, м3/ч |
15 |
|
Наибольший расход воды, м3/ч |
30 |
|
Порог чувствительности, м3/ч, не более |
0,22 |
|
Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего |
±5,0 ±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Модификация |
СВМТ-50 |
СВМТ-50Д |
|
Емкость индикаторного устройства, м3 |
999999,9 | |
|
Минимальная цена деления стрелочного индикаторного устройства, м3 |
0,0005 | |
|
Потеря давления при номинальном расходе измеряемой среды, МПа (кгс/см2), не более |
0,01 (0,1) | |
|
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | |
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,0 (10) | |
|
Диапазон температуры измеряемой среды, °С |
от +5 до +90 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
200 160 230 |
200 160 240 |
|
Масса, кг, не более |
10,5 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 110000 | |
Знак утверждения типа
наносится на лицевую часть счетного механизма счетчика холодной и горячей воды СВМТ флексографическим способом и в верхний левый угол титульного листа паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность счетчиков холодной и горячей воды СВМТ
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной и горячей воды |
СВМТ |
1 шт. |
|
Паспорт |
ПДЕК.407221.003 ПС |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ПДЕК.407221.003 ТУ Счетчики холодной и горячей воды СВМТ. Технические условия.
