Счетчики электрической энергии однофазные многофункциональные НАРТИС-12-МТ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики электрической энергии однофазные многофункциональные «НАРТИС-12-МТ» (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 75607-19
Наименование Счетчики электрической энергии однофазные многофункциональные
Модель НАРТИС-12-МТ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 17.07.2024
Производитель / Заявитель

ООО "Завод НАРТИС", г.Череповец

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 38461
Найдено поверителей 4
Успешных поверок (СИ пригодно) 38461 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

75607-19: Описание типа СИ Скачать 905.2 КБ
75607-19: Методика поверки РТ-МП-5735-551-2019 Скачать 6.1 MБ

Описание типа

Назначение

Счетчики электрической энергии однофазные многофункциональные «НАРТИС-12-МТ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «IL^IN», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

Ф@ @ ф (5) @ ф ®  ® ® О © ©

нартис-12-мт -ххх-хххх- ххх-хх-ххх-хх-ххххх -ХХХХХ -хх-хххххх - Х - Х Ф Тип счетчика (2) Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

W6 - для установки на щиток, модификация 6

W6b - для установки на щиток, модификация 6b

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3

ф Класс точности

А1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 (4) Номинальное напряжение

220 - 220 В

230 - 230 В

(5) Базовый ток

5 - 5 А

10 - 10 А ф Максимальный ток 50А - 50 А 60А - 60 А 80А - 80 А 100А - 100 А

ф Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

(8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (9) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса Е/п - интерфейс Ethernet, где n - номер модификации модуля интерфейса

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

(Л) Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940 (Л) Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n- номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют

(Т2) Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

® Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности;

- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65000);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде наклейки, или лазерным принтом, или иным способом в виде цифробуквенного обозначения, состоящего из цифр и (или) букв латинского алфавита на лицевой панели счетчика.

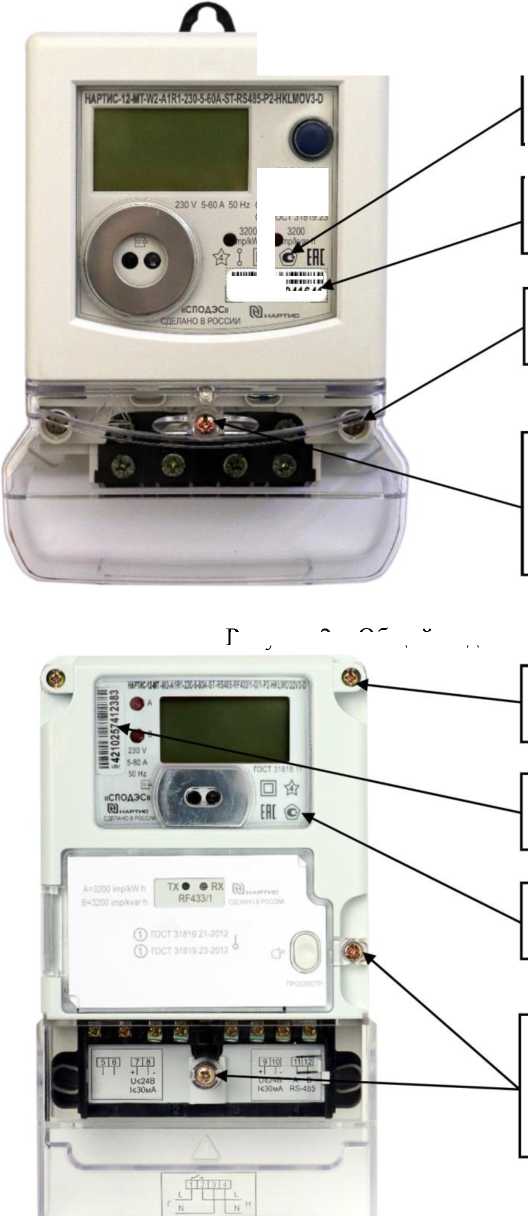

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 12. Общий вид дистанционного индикаторного устройства приведен на рисунке 13.

Hinn II num ц §018010572858!

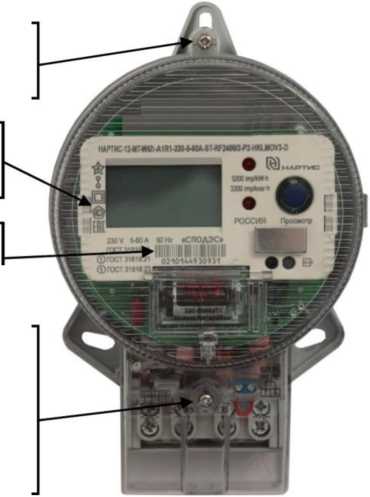

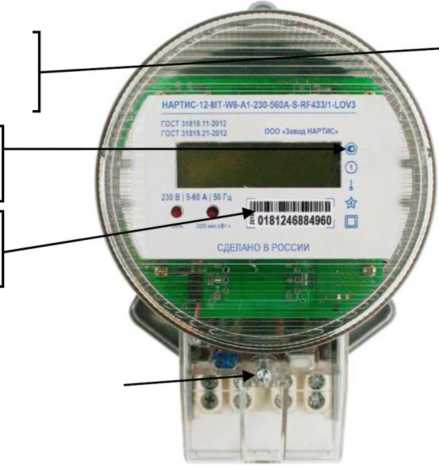

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчика в корпусе типа W1

Место нанесения знака утверждения типа

ПРОСМОТР I

ГОСТ 31818.11

ГОСТ 31819 21

ГОСТ 3181923

IIIIIIIII III IIIIIIIIIIIM.

I 202101129416£П

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 2 - Общий вид счетчика в корпусе типа W2

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 3 - Общий вид счетчика в корпусе типа W3

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

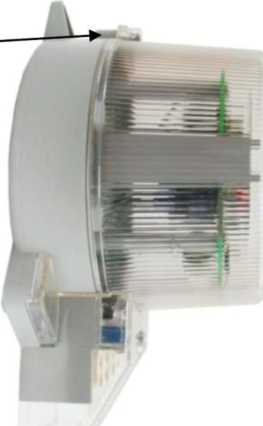

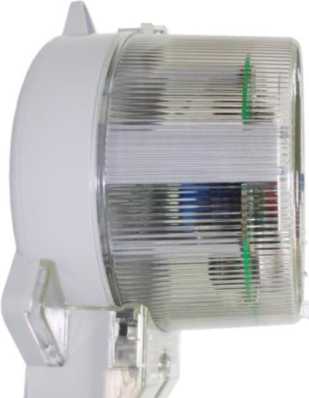

Рисунок 4 - Общий вид счетчика в корпусе типа W6

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 5 - Общий вид счетчика в корпусе типа W6b

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 6 - Общий вид счетчика в корпусе типа W9

НАРТИС12-ЫТ-О1 -Al R1-23O-S-WA-ST-G

f§2’ 230

I IHim^TOCT 31819.23 As . ^t7gQ13 ГОСТ 31818 1’ B~

• ДОДЭС» РОССИЯ

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском

знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

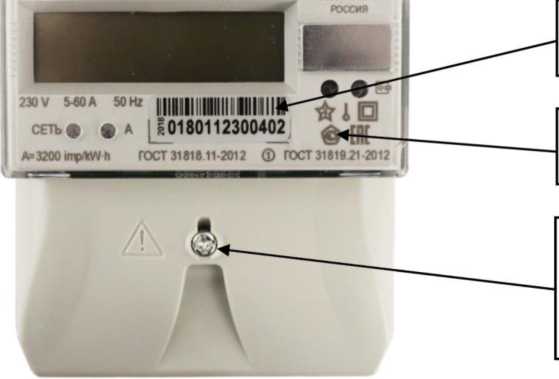

Рисунок 7 - Общий вид счетчика в корпусе типа D1

Место нанесения знака утверждения типа

Место установки пломбы с оттиском

знака поверки

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

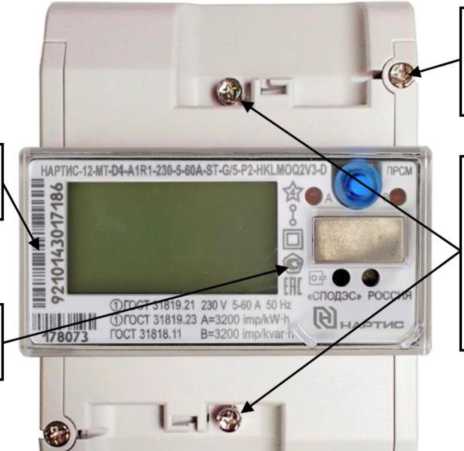

Рисунок 8 - Общий вид счетчика в корпусе типа D4

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 9 - Общий вид счетчика в корпусе типа D5

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа

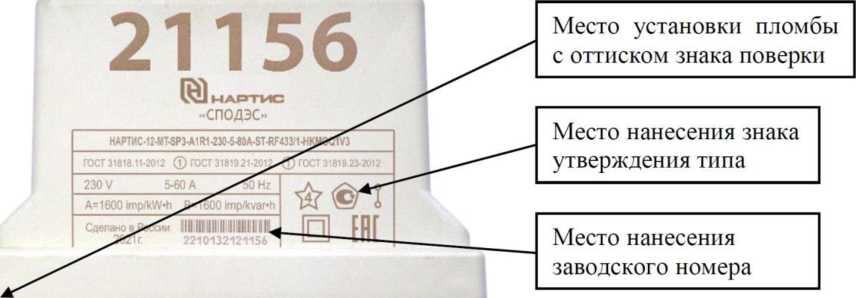

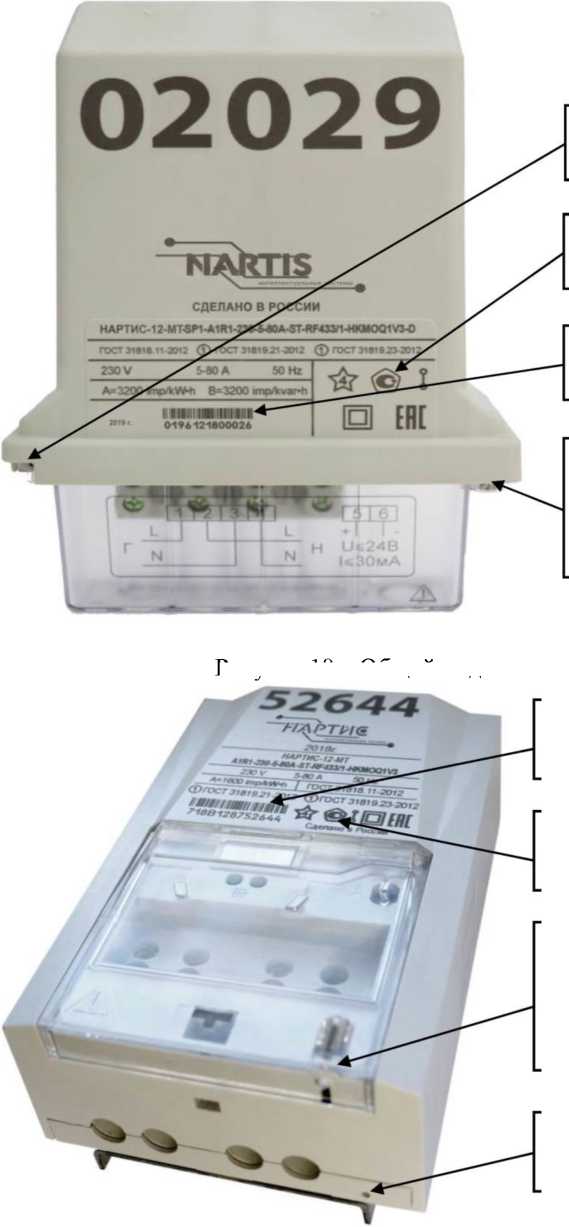

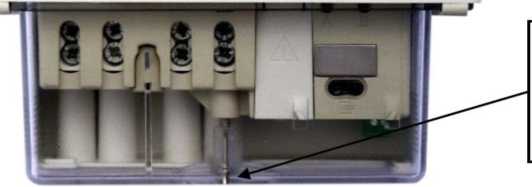

Рисунок 10 - Общий вид счетчика в корпусе типа SP1

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Рисунок 11 - Общий вид счетчика в корпусе типа SP2

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 12 - Общий вид счетчика в корпусе типа SP3

COS<PHzkWhAkvar-h

HSUS

б

а

Рисунок 13 - Общий вид дистанционного индикаторного устройства

ППП TOO TO UUUJOJ ID

в

Программное обеспечение

По своей структуре программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МТ2

МТЗ

МТ4

Номер версии (идентификационный номер) ПО, не ниже

1.0

1.0

1.0

Цифровой идентификатор ПО

254А

ЗАС6

54AD

Алгоритм вычисления цифрового идентификатора ПО

CRC

CRC

CRC

Технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении

Класс точности при измерении энергии

активной

реактивной

А1

1

_

A1R1

1

1

A1R2

1

2

Максимальные значения стартовых токов счетчиков, в зависимости от класса точности, приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Класс точности счетчика

1

по ГОСТ 31819.21-2012

1

по ГОСТ 31819.23-2012

2

по ГОСТ 31819.23-2012

Стартовый ток

0,0025 1б

0,0025 1б

0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической

энергии

Параметр

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6

Частота, Гц

±0,05 (Д)

Отклонение частоты, Г ц

±0,05 (Д)

Активная мощность, %

- в диапазоне 0,051б < I < 0,11б

- в диапазоне 0,1k < I < Im^

±1,5 (6) ±1 (6)

Реактивная мощность, %

- в диапазоне 0,051б < I < 0,11б

- в диапазоне 0,11б < I < Im^

±1,5 (6) ±1 (6)

Полная мощность, %

- в диапазоне 0,05I6 < I < 0,1I6

- в диапазоне 0,1 k < I < Im^

±1,5 (6) ±1 (6)

Положительное отклонение напряжения, %

±0,5 (Д)

Отрицательное отклонение напряжения, %

±0,5 (Д)

Напряжение, %

±1 (6)

Фазный ток, %

- в диапазоне 0,05I6 < I < 0,1I6

- в диапазоне 0,1k < I < Im^

±1,5 (6) ±1 (6)

Ток нейтрали, %

- в диапазоне 0,05I6 < I < 0,1I6

- в диапазоне 0,1k < I < Im^

±1,5 (6) ±1 (6)

Коэффициент мощности, %

±2 (6)

Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное фазное напряжение ином, В

220;230

Базовый ток 1б, А

5; 10

Максимальный ток 1макс, А

50;60;80;100

Диапазон входных сигналов при измерении энергии:

- сила тока

- напряжение

- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-хх- хх- хх- Рх- хМхх- D»

- коэффициент мощности

От 0,051б до 1макс

(от 0,75 до 1,2) ином

(от 0,55 до 1,3) ином

от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Рабочий диапазон изменения частоты измерительной сети счетчика, Гц

50 ± 7,5

Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с

±0,5

Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с

±1

Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый °С, с

±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В:

- для счетчиков с символом «М»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания

(от 0,75 до 1,2) ином (от 0,55 до 1,3) ином

(от 0,05 до 1,3) ином

Диапазон измерений среднеквадратических значений силы переменного тока, А

От 0,051б до 1макс

Диапазон измерений отрицательного отклонения фазного напряжения, %

- для счетчиков с символом «М»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания

от 0 до 25

от 0 до 45

от 0 до 90

Диапазон измерений положительного отклонения фазного напряжения, %

- для счетчиков с символом «М»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»

- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания

от 0 до 20

от 0 до 30

от 0 до 30

Продолжение таблицы 5

Наименование характеристики

Значение

Диапазон измерений коэффициента мощности

от -1 до 1

Диапазон входных сигналов при измерении мощности:

- сила тока

- напряжение, для счетчиков с символом «М»

- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-хх- хх- хх- Рх- хМхх- D»

- коэффициент мощности

от 0,051б до 1макс

(от 0,75 до 1,2) Uhom

(от 0,55 до 1,3) Uhom

от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч)

от 800 до 10000

Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч)

от 800 до 10000

Количество десятичных знаков отсчетного устройства, не менее

8

Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более

0,01

Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более

0,3

Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В^А (Вт), не более

10 (2)

Длительность хранения информации при отключении питания, лет, не менее

35

Срок службы батареи, лет, не менее

16

Число тарифов, не менее

4

Число временных зон, не менее

12

Глубина хранения значений электрической энергии на начало месяца, мес, не менее:

- для счетчиков с символом «А1»

- для счетчиков с символами «A1R1», «A1R2»

24

36

Глубина хранения значений электрической энергии на начало суток, сут, не менее:

- для счетчиков с символом «А1»

- для счетчиков с символами «A1R1», «A1R2»

93

128

Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее:

- для счетчиков с символом «А1»

- для счетчиков с символами «A1R1», «A1R2»

93

128

Продолжение таблицы 6

Наименование характеристики

Значение

Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее:

- для счетчиков с символом «A1»

- для счетчиков с символами «A1R1», «A1R2»

93

128

Интервал усреднения мощности для фиксации профиля нагрузки, мин1-1

30

Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:

- для счетчиков с символом «A1»

- для счетчиков с символами «A1R1», «A1R2»

93

128

Количество записей в журнале событий, не менее: - для счетчиков с символом «A1»

- для счетчиков с символами «A1R1», «A1R2»

384

1000

Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее

1

Скорость обмена информацией по интерфейсам, бит/с, не менее

9600

Габаритные размеры (длина^ширинахвысота), мм, не более Тип корпуса:

- W1

- W2

- W3

- W6

- W6b

- W9

- D1

- D4

- D5

- SP1

- SP2

- SP3

192x122x57 182x125x55 201x118x74

209x128x104 209x128x110 209x128x76 130x90x69 160x90x69 110x89x61 240x165x77 160x110x65 180x165x77

Условия эксплуатации:

- температура окружающей среды, °С

- температура окружающей среды, °С, для счетчиков с символом «F»

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7

Масса, кг, не более

1,5

Срок службы счетчика, лет, не менее

35

Средняя наработка на отказ, ч, не менее

350000

1-1 По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.

2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле DMUH = (1тек • D30)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование

Обозначение

Количес тво

Примечание

Счетчик электрической энергии однофазный многофункциональный

«НАРТИС-12-МТ»

1 шт.

Исполнение

соответствует заказу

Пломба свинцовая

_

1 - 3 шт.

В зависимости от типа корпуса

Леска пломбировочная

_

1 - 3 шт.

В зависимости от типа корпуса

Руководство по эксплуатации

МИРТ.411152.150РЭ

1 шт.

В электронном виде

Формуляр

МИРТ.411152.150ФО

1 шт.

В бумажном виде

Дистанционное индикаторное устройство

_

1 шт.

Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки

Кронштейн для крепления на опоре ЛЭП

_

1 шт.

Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП

Упаковка

_

1 шт.

Потребительская тара

Технологическое программное обеспечение

_

1 шт.

В электронном виде

Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте nartis.ru и свободно доступны для загрузки.

Сведения о методах измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.150РЭ.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Приказ Росстандарта № 1436 от 23.07.2021 Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

МИРТ.411152.150ТУ    Счетчики электрической энергии однофазные

многофункциональные «НАРТИС-12-МТ». Технические условия.

Другие Счетчики электроэнергии

Счетчики электрической энергии постоянного и переменного тока однофазные ЕМ4Т (далее - счетчики) предназначены для измерений и учета электрической энергии в однофазных сетях переменного и постоянного тока в режиме потребления (прямом) или в режиме по...
Счетчики электрической энергии многофункциональные СЭБ-1ТМ.03Т предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменног...
Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - счетчики) предназначены для многотарифного измерения активной и реактивной...
Счетчики электрической энергии статические однофазные УЭ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений п...
76140-19
Милур 307 Счетчики электрической энергии статические
ООО "Милур Интеллектуальные Системы", г.Екатеринбург; АО "НПП "Исток" им.А.И.Шокина", г.Фрязино; АО "ПО "Электроприбор", г.Пенза
Счётчики электрической энергии статические Милур 307 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с ном...
