Вибропреобразователи пьезоэлектрические АР1063А
| Номер в ГРСИ РФ: | 75630-19 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Вибропреобразователи пьезоэлектрические АР1063А (далее - датчик) предназначены для измерений вибрационных и ударных ускорений в диагностических системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75630-19 |
| Наименование | Вибропреобразователи пьезоэлектрические |
| Модель | АР1063А |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.07.2024 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75630-19: Описание типа СИ | Скачать | 151.4 КБ | |
| 75630-19: Методика поверки А3009.0294.МП-2019 | Скачать | 4.8 MБ |
Описание типа
Назначение
Вибропреобразователи пьезоэлектрические АР1063А (далее - датчик) предназначены для измерений вибрационных и ударных ускорений в диагностических системах.
Описание
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно датчик состоит из измерительной и кабельной части. В измерительной части использован предварительно напряжённый пьезокерамический модуль, работающий по “компрессионной” схеме. Кабельная часть неразъёмно закреплена в корпусе и состоит из жаропрочного кабеля типа КНМС с минеральной изоляцией и теплостойкого антивибрационного кабеля типа АВКТД(Л). Антивибрационный кабель, в зависимости от исполнения, может защищаться металлорукавом и заканчиваться либо свободными выводами, либо розеткой соединителя. Материал корпусных элементов датчика - нержавеющая сталь. Корпусные элементы соединяются при помощи лазерной сварки. Датчик имеет степень защиты от внешних воздействий IP65. Крепление датчика к объекту контроля осуществляется винтами из комплекта поставки.
Датчик имеет исполнения, специфические особенности которых приведены в таблице 1. Внешний вид датчика представлен на рисунке 1.
Таблица 1
|
Тип исполнения |
Отличительные особенности | |||
|
Коэффициент преобразования, пКл/(м-с-2) |
Рабочий диапазон частот, Гц |
Ориентация кабеля |
Способ крепления | |
|
АР1063А |
1,0 |
от 2 до 7 000 |
сбоку |
3 винта М4 |
|
АР1063А-01 |
сверху |
4 винта М5 | ||
|
АР1063А-02 |
0,2 |
от 2 до 12 000 |
сбоку |
3 винта М4 |
|
АР1063А-03 |
сверху |
4 винта М5 | ||
Структура обозначений различных исполнений датчика и вариантов исполнения кабеля
АР1063А - 0Х Х / Х.Х / ХХ.Х
Тип датчика
Тип исполнения датчика
Вид исполнения антивибрационной части кабеля (А, В, С, D):
A - кабель АВКТД(Л) без соединителя;
B - кабель АВКТД(л) с соединителем 2РМД(Т)18КПН4Г5А1;
C - кабель АВКТД(Л) в металлорукаве РЗ-Н-6 без соединителя;
D - кабель АВКТД(Л) в металлорукаве РЗ-Н-6 с соединителем
2РМД(Т)18КПН4Г5А1 ____________________________
Длина жаропрочной части (кабель КНМС2С) от 0,2 до 5,0 м с шагом 0,1 м
Длина антивибрационной части (кабель АВКТД(Л)) от 0,5 до 15,0 м с шагом 0,5 м

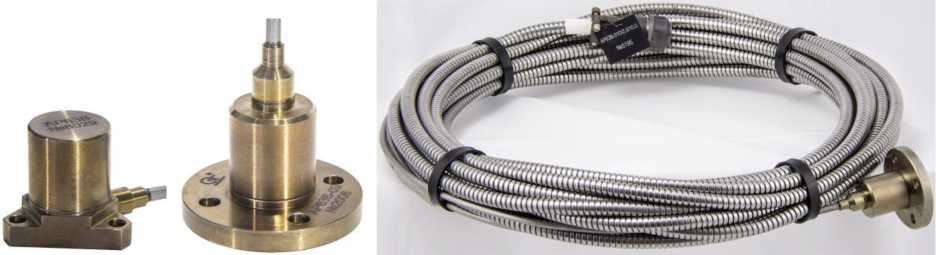

Рисунок 1 - Внешний вид датчиков АР 1063 А, АР1063А-03 и АР1063А-01 (с кабелем)
Пломбирование вибропреобразователей пьезоэлектрических АР1063А не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2: - для АР 1063 А, АР1063А-01 - для АР1063А-02, АР1063А-03 |
10000 50000 |
|
Рабочий диапазон частот, Гц: - для АР1063А, АР1063А-01 - для АР1063А-02, АР1063А-03 |
от 2 до 7000 от 2 до 12000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, пКл/(м-с-2): - для АР 1063 А, АР1063А-01 - для АР1063А-02, АР1063А-03 |
1,0 0,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±20 |
|
Пределы допускаемой основной относительной погрешности датчика при измерении ускорения, % |
±15 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: - для АР 1063 А, АР1063А-01 - для АР1063А-02, АР1063А-03 |
21 36 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, % |
±12,5 |
|
Нелинейность амплитудной характеристики в диапазоне от 0,5 м/с2 до максимального, % |
±4 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, не более: - в диапазоне от плюс 20 до плюс 400 °С - в диапазоне от плюс 20 до минус 60 °С |
+0,05 -0,15 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 18 до 25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции между контактами, МОм, не менее: - в нормальных условиях - при относительной влажности 95 % и температуре 35 °С - в диапазоне температур от минус 60 до плюс 400 °С |
10 1,0 0,5 |
|
Полярность выходного сигнала на контакте 1 относительно контакта 2 |
положительная |
|
Габаритные размеры (диаметр фланцахвысота), мм, не более: - для измерительной части АР 1063 А, АР1063А-02 - для измерительной АР1063А-01, АР1063А-03 |
37,5x31,5 48,0x45,5 |
|
Масса датчика, кг, не более: - при минимальной длине кабеля 0,7 м - при максимальной длине кабеля 20,0 м |
0,5 3,0 |
|
Рабочие условия эксплуатации датчика: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - переменное магнитное поле с напряженностью частотой 50 Гц, А/м |
от -60 до +400 до 95 до 400 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
300000 |
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.433641.044-ХХПС и руководства по эксплуатации АБКЖ.433641.044РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во |
|
Вибропреобразователь пьезоэлектрический АР1063А-0Х X/X.X/XX.X |
АБКЖ.433641.044-ХХ |
1 шт. |
|
Крепежный комплект |
1 шт. | |
|
Вибропреобразователь пьезоэлектрический АР1063А. Паспорт |
АБКЖ.433641.044-ХХПС |
1 шт. |
|
Вибропреобразователь пьезоэлектрический АР 1063 А. Руководство по эксплуатации |
АБКЖ.433641.044РЭ |
одно на партию |
|
Вибропреобразователь пьезоэлектрический АР 1063 А. Методика поверки |
А3009.0294.МП-2019 | |
|
Дополнительные принадлежности |
по требованию |
Поверка
осуществляется по документу А3009.0294.МП-2019 «Вибропреобразователи пьезоэлектрические АР1063А. Методика поверки», утвержденному руководителем ЦИ СИ «РФЯЦ-ВНИИЭФ» 27.02.2019 г.
Основные средства поверки - поверочная виброустановка (диапазон частот от 2 до 12000 Гц, погрешность воспроизведения на базовой частоте ±2 %) DVC-500 рег. № 58770-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
АБКЖ.433641.044ТУ Вибропреобразователь пьезоэлектрический АР1063А. Технические условия.
