Весы товарные береговые M2400
| Номер в ГРСИ РФ: | 75640-19 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Компания "Marel hf", Исландия |
| 75640-19: Описание типа СИ | Скачать | 113.4 КБ |
Весы товарные береговые М2400 (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75640-19 |
| Наименование | Весы товарные береговые |
| Модель | M2400 |
| Страна-производитель | ИСЛАНДИЯ |
| Срок свидетельства (Или заводской номер) | 26.07.2024 |
Производитель / Заявитель
Компания "Marel hf", Исландия
ИСЛАНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 314 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 313 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75640-19: Описание типа СИ | Скачать | 113.4 КБ |
Описание типа
Назначение
Весы товарные береговые М2400 (далее по тексту - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик). Возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора, либо в программном интерфейсе.
Весы состоят из грузоприемного устройства (далее по тексту - ГПУ) и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, выносной дисплей, печатающее устройство).
В весах используются датчики весоизмерительные тензорезисторные: SB2, SB4, SB5, SB6, SB8, SLB, SB14, BK2, PC1, PC2H, PC6 и PCB (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 63476-16) (далее по тексту -регистрационный номер), Single Point (регистрационный номер № 58370-14), Compression (регистрационный номер № 58369-14), S-type (регистрационный номер № 58368-14), Shear Beam (регистрационный номер № 58367-14).
В качестве индикатора в весах может использоваться:
- весоизмерительный прибор Marel MU1 производства «Marel hf», Исландия;
- весовой терминал M2400 производства «Marel hf», Исландия.
Индикатор М2400 оснащен ЖК-дисплеем. Корпус ГПУ выполнен из нержавеющей стали класса AISI 316 со степенью защиты IP67 и IP69K
Индикатор MU1 представляет собой преобразователь. Аналоговый электрический сигнал от ГПУ поступает в MU1, где в дальнейшем преобразовывается в цифровой и по средствам протокола RS-232, Ethernet, CAN результаты взвешивания индуцируются на персональном компьютере.
Пример . условного обозначения весов:
|
М2400 |
Р03 |
PLxxxx |
M | |||||||
|
М - максимальная нагрузка | ||||||||||
|
PLxxxx(PUxxxx) - модификации ГПУ (1000, 2020, 2062, 3020, 4020, 4026, 5020, 6000, 6002, 7000, 7005, 7010, 8000, 9000, 9010), отличаются между собой метрологическими характеристиками и габаритными размерами | ||||||||||
|
Р03 - наименование программного обеспечения | ||||||||||
|
Индикатор: 1 - М2400; 2 - MU1 | ||||||||||
Весы
ГПУ могут быть прямоугольной формы или П-образной формы, ГПУ с обозначением «PUxxxx» комплектуется платформой для взвешивания паллет.
Весы снабжены следующими устройствами и функциями приведенными в таблице 1.
Таблица 1 - Устройства и функции весов
|
Устройства |
Ссылка на пункт ГОСТ OIML R 76-1-2011 |
|
Полуавтоматическое устройство установки на нуль |
Т.2.7.2.2 |
|
Устройство слежения за нулем |
Т.2.7.3 |
|
Устройство выборки массы тары |
Т.2.7.4 |
|
Устройство предварительного задания массы тары |
Т.2.7.5 |
|
Полуавтоматическое устройство юстировки чувствительности |
4.1.2.5 |
|
Полуавтоматическое устройство для компенсации влияния изменения гравитации |
4.1.2.6 |
|
У стройство индикации отклонения от нуля |
4.5.5 |

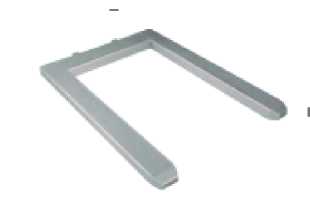

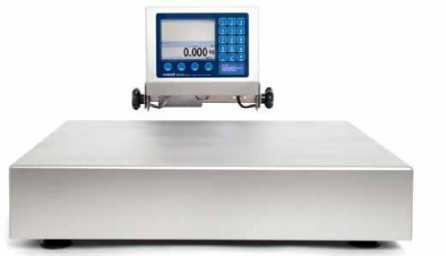

Общий вид весов приведен на рисунке 1. Общий вид индикаторов приведен на рисунке 2.
Питание весов осуществляется от сети переменного тока, сети постоянного тока, сети
CAN, аккумуляторной батареи. Тип питания необходимо указывать при заказе весов.
Весы изготавливаются двухдиапазонными.
В весах предусмотрено настенное крепление индикатора.
Весы снабжены защищенными интерфейсами: двумя двунаправленными интерфейсами RS-232, Ethernet, CAN.
|
PL 1000, PL 1020, PL2020 |
- - | 1 PL7000, PL7005, PL7010, PL7015 PU8000, PU9010 Рисунок 1 - Общий вид весов |
PL3020, PL 4020, PL 5020
M2400
MU1
Рисунок 2 - Общий вид индикаторов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются пломбой поверителя. Схема пломбирования от несанкционированного доступа приведена на рисунке -3.
1
Рисунок 3 - Схема пломбирования от несанкционированного доступа и обозначение места
нанесения знака поверки
Маркировка весов производится на маркировочной табличке, закрепленной на корпусе индикатора:
- Обозначение модификации весов;
- товарный знак предприятия-изготовителя;
- знак утверждения типа средства измерений;
- значение максимальной нагрузки (Max);
- значения поверочного интервала (е);
- номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания.
На корпусе грузоприемной платформы указываются Мах, серийный номер, класс точности весов.
Программное обеспечение
В весах используется встроенное программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Влияние ПО учтено при нормировании измерительной информации.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки) следующими средствами:
- весы снабжены двумя программными трехразрядными несбрасываемыми счетчиками событий CAL и CON, показания которых увеличиваются на единицу при каждой юстировке или изменения установленных регулировок. Счетчик CAL пломбирует параметры юстировки, счетчик CON - настройки конфигурации. Просмотр показаний счетчиков событий осуществляется при включении весов во время прохождения теста индикации. На индикаторе весов на короткое время последовательно отображаются: номер версии программного обеспечения, состояние счетчика CAL, состояние счетчика CON, сообщение LOC. Состояние счетчиков событий весов М2400 можно также посмотреть, нажимая кнопку «СТРАНИЦА» примерно в течение трех секунд;
- для входа в режим установок необходимо набрать пароль;
- пломбируемым программным выключателем.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
М2400 |
MU1 |
|
Номер версии (идентификационный номер) ПО |
1.01 и выше |
90314 и выше |
Идентификация программы осуществляется путем просмотра номера версии ПО во
время прохождения теста после включения весов.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011
III (средний) 100% Мах2
Диапазон устройства выборки массы тары, кг
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала весов (е), пределов допускаемой погрешности (mpe), числа поверочных интервалов (n) в соответствующих диапазонах взвешивания (Wi) и интервалах нагрузки (m) для двухдиапазонных весов приведены в таблице 3.
аблица 3 - Метрологические характеристики весов
|
Обозначение модификаций весов М2400 Р03 PLxxxx-M |
Wi |
Диапазоны взвешивания, Wi, кг |
е, d, e=d, г |
Интервалы нагрузки, m, кг |
mpe, при первичной поверке*, г |
n |
|
pliooo-m PL2020-M PL2062-M |
WI |
От Mini = 0,01 до Maxi = 1,5 |
0,5 |
от 0,01 до 0,25 включ. св. 0,25 до 1 включ. св. 1,0 до 1,5 включ. |
± 0,25 ± 0,5 ± 0,75 |
3000 |
|
WII |
От Min2= 0,02 до Max2= 3,0 |
i |
от 0,02 до 0,5 включ. св. 0,5 до 2,0 включ. св. 2,0 до 3,0 включ. |
± 0,5 ± 1,0 ± 1,5 |
3000 | |
|
PL2020-M PL2062-M |
WI |
От Mini = 0,02 до Maxi = 3,0 |
i |
от 0,02 до 0,5 включ. св. 0,5 до 2,0 включ. св. 2,0 до 3,0 включ. |
± 0,5 ± 1,0 ± 1,5 |
3000 |
|
WII |
От Min2= 0,04 до Max2 = 6,0 |
2 |
от 0,04 до 1,0 включ. св. 1,0 до 4,0 включ. св. 4,0 до 6,0 включ. |
± 1 ± 2 ± 3 |
3000 | |
|
PL2020-M PL2062-M PL3020-M |
WI |
От Mini = 0,04 до Maxi = 6,0 |
2 |
от 0,04 до 1,0 включ. св. 1,0 до 4,0 включ. св. 4,0 до 6,0 включ. |
± 1 ± 2 ± 3 |
3000 |
|
WII |
От Min2= 0,i до Max2= i5,0 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10 включ. св. 10 до 15 включ. |
± 2,5 ± 5 ± 7,5 |
3000 |
продолжение таблицы 3
|
PL2062-M PL3020-M PL4026-M |
WI |
От Mini = 0,1 до Maxi = 15,0 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10 включ. св. 10 до 15 включ. |
± 1 ± 2 ± 3 |
3000 |
|
WII |
От Min2= 0,2 до Max2= 30,0 |
I0 |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. |
± 5 ± 10 ± 15 |
3000 | |
|
PL4020-M PL5020-M |
WI |
От Mini = 0,2 до Maxi = 50,0 |
I0 |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 50 включ. |
± 5 ± 10 ± 15 |
3000 |
|
WII |
От Min2= 0,4 до Max2= 60,0 |
20 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
± 10 ± 20 ± 30 |
3000 | |
|
PL5020-M |
WI |
От Mini = 0,4 до Maxi = 60,0 |
20 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
± 10 ± 20 ± 30 |
3000 |
|
WII |
От Min2= i,0 до Max2= I50 |
50 |
от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 150 включ. |
± 25 ± 50 ± 75 |
3000 | |
|
PL6000-M PL6002-M |
WI |
От Mini = 2,0 до Maxi = 300 |
I00 |
от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. |
± 50 ± 100 ± 150 |
3000 |
|
WII |
От Min2 = 4,0 до Max2 = 600 |
200 |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 600 включ. |
± 100 ± 200 ± 300 |
3000 | |
|
PL6002-M PL7000-M PL7005-M PL70I0-M PL70I5-M |
WI |
От Mini = 4,0 до Maxi = 600 |
200 |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 600 включ. |
± 100 ± 200 ± 300 |
3000 |
|
WII |
От Min2= I0 до Max2= I500 |
500 |
от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. |
± 250 ± 500 ± 750 |
3000 | |
|
PU8000-M PU9000-M PU90I0-M |
WI |
От Mini= I0 до Maxi = I500 |
500 |
от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. |
± 250 ± 500 ± 750 |
3000 |
|
WII |
От Min2 = 20 до Max2= 3000 |
I000 |
от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. |
± 500 ± 1000 ± 1500 |
3000 |
*
- пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Основные технические характеристики весов указаны в таблице 4. Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха при 35 °С (без конденсации), %, не более |
от -10 до +45 80 |
продолжение таблицы 4
|
Параметры электропитания: 1. Электропитание от сети переменного тока: - напряжением, В - частотой, Гц 2. Электропитание от сети аккумуляторной батареи, В 3. Электропитание от сети постоянного тока, В |
от 110 до 230 от 50 до 60 от 2 до 10 от 12 до 24 |
|
Средняя наработка до отказа при средней загрузке весов 8 часов в сутки, ч |
2000 |
|
Средний срок службы, лет, не менее |
8 |
Габаритные размеры и масса ГПУ представлены в таблице 5.
Таблица 5 - Габаритные размеры и масса весоизмерительного устройства
|
Обозначение |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
PL1000 |
250x170x80 |
3,9 |
|
PL2020 |
250x300x75 |
6,6 |
|
PL2062 |
250x300x83 |
7,4 |
|
PL3020 |
290x390x85 |
10,0 |
|
PL4020 |
400x550x158 |
20,0 |
|
PL4026 |
400x600x120 |
21,6 |
|
PL5020 |
500x600x127 |
24,0 |
|
PL6000 |
600x850x30 |
45,0 |
|
PL6002 |
900x1000x76 |
48,0 |
|
PL7000, PL7005 |
1250x1500x85 |
43,0 |
|
PL7010, PL7015 |
1500x1500x85 |
43,0 |
|
PU8000 |
845x1254x95 |
43,5 |
|
PU9010 |
1010x1248x95 |
45,7 |
|
PU9010 |
1230x1248x95 |
48,6 |
Знак утверждения типа
наносится в виде наклейки или фотохимическим способом на маркировочную табличку, закрепленную на корпусе индикатора весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность приведена в таблице 6.
Таблица 6 - Комплектность поставки весов
|
Наименование |
Обозначение |
Количество |
|
Весы |
М2400 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
По дополнительному заказу комплектуются различными кронштейнами для крепления весов | ||
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- рабочий эталон 4-го разряда по Приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» - гири класса точности М1 по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверки и на пломбы, в соответствии со схемой пломбирования (рисунок 3).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация изготовителя.
