Приборы весоизмерительные Микросим
| Номер в ГРСИ РФ: | 75654-19 |
|---|---|
| Производитель / заявитель: | ООО НПП "Метра", г.Обнинск |
Приборы весоизмерительные Микросим (далее - приборы) предназначены для выполнения аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы, либо для управления весами и отображения результатов взвешивания, передаваемых через цифровой интерфейс от взвешивающего модуля, весоизмерительных датчиков с цифровым выходным сигналом или от устройства обработки аналоговых данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75654-19 |
| Наименование | Приборы весоизмерительные |
| Модель | Микросим |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 26.07.2024 |
Производитель / Заявитель
ООО НПП "Метра", г.Обнинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 18 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75654-19: Описание типа СИ | Скачать | 392 КБ | |
| 75654-19: Методика поверки МП 204-03-2019 | Скачать | 3.6 MБ |
Описание типа
Назначение
Приборы весоизмерительные Микросим (далее - приборы) предназначены для выполнения аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы, либо для управления весами и отображения результатов взвешивания, передаваемых через цифровой интерфейс от взвешивающего модуля, весоизмерительных датчиков с цифровым выходным сигналом или от устройства обработки аналоговых данных.
Описание
Приборы являются модулями весов и весоизмерительных устройств, индикаторами по Т.2.2.2 ГОСТ OIML R 76-1-2011 (модификации 0600, 0601), терминалами по Т.2.2.5 ГОСТ OIML R 76-1-2011 (модификация М10), устройствами обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (модификация М0808).
Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания датчиков, усилитель электрических сигналов, аналоговоцифровой преобразователь (кроме модификации М10), процессор обработки данных, запоминающее устройство, дисплей, клавиши управления и интерфейсы связи.
Принцип действия приборов модификаций М0600, М0601, М0808 основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью налогово-цифрового преобразователя, преобразуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы выводится на дисплей (кроме модификации М0808) и/или передается через цифровые интерфейсы на внешние периферийные устройства.
Принцип действия приборов модификации М10 основан на идентификации и последующем восприятии цифрового сигнала с информацией о результате измерений, которая выводится на дисплей и передается через цифровые интерфейсы на внешние периферийные устройства.
Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet, WiFi.
Общий вид приборов представлен на рисунках 1-4.
Схема пломбировки от несанкционированного доступа представлена на рисунках 5-8.
М0600-К
М0600-Д
М0600-Б
Рисунок 1 - Общий вид приборов модификации М0600
М0600-С6
М0601-БМ-2
М0601-БМ-3
М0601-БМ-4

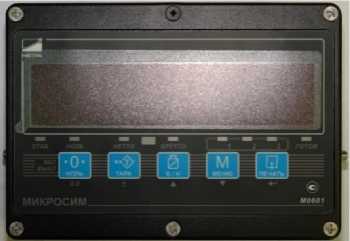

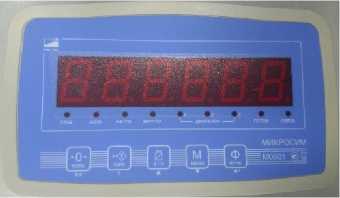

Рисунок 2 - Общий вид приборов модификации М0601

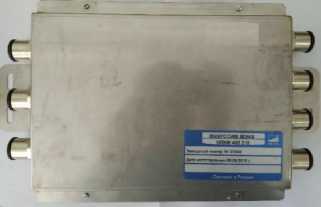

Рисунок 3 - Общий вид приборов модификации М0808
М10

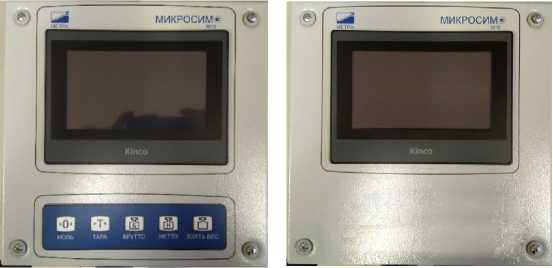

Рисунок 4 - Общий вид приборов модификации М10
М0600-Д, М0600-К
Место установки пломбы
М0600-Б
М0600-С
Клеймо 11|)1Л1рия1ия-ил (ловителя

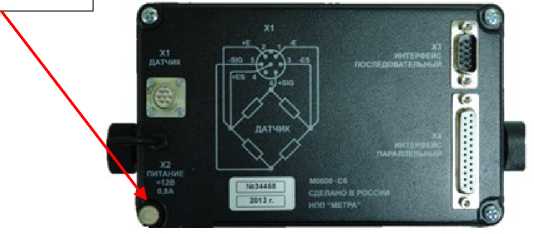

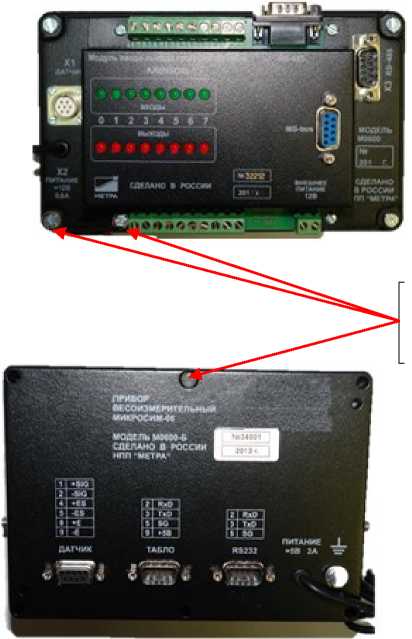

Рисунок 5 - Схема пломбировки приборов М0600 от несанкционированного доступа
Пломбируемый переключатель
М0601-БМ-4

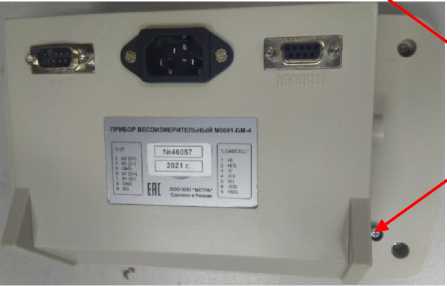

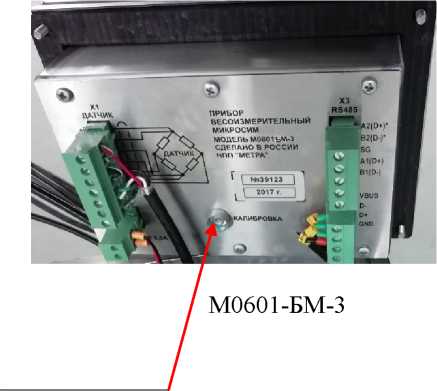

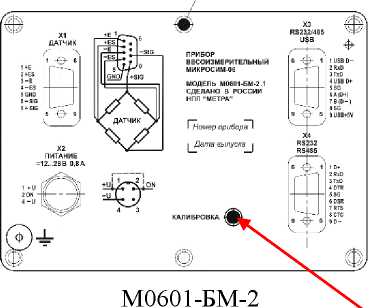

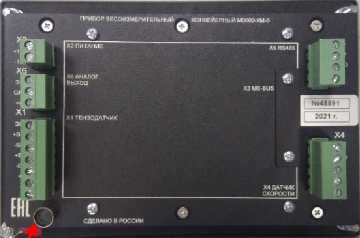

Рисунок 6 - Схема пломбировки приборов М0601 от несанкционированного доступа
М0808
Место установки пломбы
Место пломбировки разрушаемой наклейкой
' ПРЕОбРАЗОВАТЕЛЬ ЦИФРОВОЙ весоизмерительный мааОВ
Рисунок 7 - Схема пломбировки приборов М0808 от несанкционированного доступа
М10
Рисунок 8 - Схема пломбировки приборов М10 от несанкционированного доступа
Заводской номер в числовом формате наносится на приборы в виде наклейки. Знак поверки наносится на прибор в виде оттиска клейма на мастику в пломбировочной чашке на тыльной стороне корпуса прибора (для модификаций М0600, М0601, М10), либо на мастику в отверстии крепежного винта на крышке прибора, либо иным способом на корпус прибора.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- определение стабильного равновесия (4.4.2);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство уравновешивания (выборки) массы тары (Т.2.7.4);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- выбор различных единиц измерения массы (2.1);
- обнаружение промахов (5.2);
- режим работы многодиапазонных весов (Т.3.2.7);
- режим работы многоинтервальных весов (Т.3.2.6);
- суммирование (4.20);
- запоминающее устройство (4.4.6);
- формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем;
- переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).
Модификации приборов отличаются функциональными возможностями, метрологическими и техническими характеристиками, материалом корпуса и выпускаются в различных модификациях:
- М0600 -для весов и весоизмерительных устройств с числом поверочных интервалов до 3000 включительно, с функцией суммирования массы, включает исполнения:
- М0600-Д - прибор для использования в весах, с дополнительной функцией дискретного суммирования и управляющими дискретными входами и выходами;
- М0600-К - прибор для использования в весах, с дополнительной функцией непрерывного суммирования и управляющими дискретными входами и выходами;
- М0600-Б - прибор для использования в весах для взвешивания багажа в аэропортах, имеет два встроенных дисплея;
- М0600-С - прибор для использования в весах, с функцией дискретного суммирования до 8 взвешиваний (для учета нагрузок от осей транспортного средства);
- М0601 -для весов и весоизмерительных устройств с числом поверочных интервалов до 6000 включительно;
- М0808 - прибор для весов и весоизмерительных устройств с числом поверочных интервалов до 6000 включительно, без встроенного дисплея и клавиатуры управления, с количеством входов от одного до восьми, с интерфейсом RS485.
- М10 - прибор для отображения на дисплее результата взвешивания, переданного через цифровой интерфейс взвешивающего модуля, устройства обработки аналоговых данных или весоизмерительных датчиков с цифровым выходным сигналом, а также для управления весами, весоизмерительными устройствами и дозаторами.
Программное обеспечение
Программное обеспечение (далее - ПО) весов является, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО приборов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе приборов после нажатия определённой комбинации клавиш. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением приборов модификаций М0601 и М0600).
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационным признаком ПО служит номер версии, который отображается при включении прибора и/или доступен для просмотра через меню. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
М0601 |
М0600 |
М0808 |
М10 | |
|
1 |
2 | |||
|
Идентификационное наименование ПО |
— |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО |
не ниже Ed 5.xx* |
не ниже Ed 4.xx* |
не ниже 0.xx*; 1.хх* |
не ниже 001.ххх* |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
* Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО
Технические характеристики
Таблица 2 — Метрологические и технические характеристики
|
Характеристика |
Значение для модификаций | |||
|
М0600 |
М0601 |
М0808 |
М10 | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II] | |||
|
Максимальное число поверочных интервалов (n ) |
3000 |
6000 |
6000 |
6000 |
|
Напряжение питания весоизмерительного датчика ( Uexc), В |
от 4,5 до 5,1 |
от 4,5 до 5,1 |
от 4,5 до 5,1 |
от 23 до 25 |
|
Минимальное напряжение для индикатора в диапазоне измерений (UMRmin), мВ |
-1 |
-1 |
-1 |
- |
|
Максимальное напряжение для индикатора в диапазоне измерений (UMRmax), мВ |
12,75 |
15,5 |
15,5 |
- |
|
Минимальное входное напряжение, приходящееся на поверочное деление (Л Umin), мкВ |
2 |
1 |
1 |
- |
|
Характеристика |
Значение для модификаций | |||
|
М0600 |
М0601 |
М0808 |
М10 | |
|
Минимальное полное сопротивление весоизмерительного датчика (R Lmin), Ом |
80 |
30 |
80 |
- |
|
Максимальное полное сопротивление весоизмерительного датчика (R Lmax), Ом |
1000 |
1000 |
1000 |
- |
|
Значение доли предела допускаемой погрешности (p i) |
0,5 |
0,5 |
0,5 |
0,0 |
|
Диапазон температуры, оС |
от -10 до +40 |
от -35 до +40 |
от -35 до +40 |
от 0 до +40 |
|
Напряжение электропитания от источника постоянного тока (адаптера), В* |
12 |
от 10 до 30 |
от 10 до 30 |
- |
|
Напряжение электропитания от источника переменного тока, В |
- |
- |
- |
от 187 до 242 |
|
Кабельное соединение с весоизмерительным датчиком |
6 проводов |
6 проводов |
6 проводов |
- |
|
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A )max, м/мм2 |
286 |
286 |
286 |
- |
|
Число разрядов индикации результата взвешивания |
6 |
6 |
- |
- |
|
Габаритные размеры (без подставки), мм, не более длина высота глубина |
175 105 85 |
190 122 70 |
300 230 90 |
346 350 160 |
|
Масса, кг, не более |
1,4 |
0,9 |
2,0 |
6,5 |
*Адаптер предназначен для сетей переменного тока с номинальным напряжением 220 В и частотой 50 Гц
Знак утверждения типа
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор весоизмерительный Микросим |
— |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
Сведения о методах измерений
приведены в документах: «Приборы весоизмерительные М0601. Руководство по эксплуатации», п.2 «Использование по назначению», «Приборы весоизмерительные М10. Руководство по эксплуатации», п.4 «Использование изделия», «Приборы весоизмерительные М0808. Руководство по эксплуатации», п.2 «Подготовка к работе», «Приборы весоизмерительные М0600. Руководство по эксплуатации», п.2 «Использование по назначению».
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 4274-003-10850066-13 «Приборы весоизмерительные Микросим. Технические условия»
