Счетчики воды крыльчатые СВК, СВКМ
| Номер в ГРСИ РФ: | 75657-19 |
|---|---|
| Производитель / заявитель: | ООО ПКФ "ГЕРРИДА", г.Краснодар |
Счетчики воды крыльчатые СВК, СВКМ предназначены для измерений объема жидкости в потоке.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75657-19 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 26.07.2029 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Счетчики воды крыльчатые | |||||||||||||||||||||||||||||||||||||||
| Модель | СВК, СВКМ | |||||||||||||||||||||||||||||||||||||||
| Модификации |
СВК(М)-DN(Г)(Х)(М)(П)(И)(К)(Ц)(С), где: СВК - условное обозначение одноструйных счетчиков СВКМ - условное обозначение многоструйных счетчиков DN - числовое значение номинального диаметра, выраженное в миллиметрах (Г) - универсальные счетчики, предназначенные для измерения объема горячей и/или холодной воды; (X) - счетчики, предназначенные для измерения объема холодной воды (М) - счетчики с уменьшенной монтажной длиной (П) - счетчики с корпусом из пластика (И) - счетчики, имеющие импульсный выход для дистанционного съема показаний; (К) - мокроходные счетчики с прямой механической передачей и неизолированной камерой счетного механизма (Ц) - счетчики с цифровым счетным устройством, в том числе с возможностью передачи данных по радиоканалу или цифровому интерфейсу; (С) - счетчики со съемной секцией и с возможностью установки дополнительных интерфейсных модулей На испытания представлены: СВК СВКМ |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1543 от
04.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | dccc2373-0134-3a3f-6515-89a3c1a3a194 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО ПКФ «ГЕРРИДА», РОССИЯ, 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 1796-1-2026 ГСИ. Счетчики воды крыльчатые СВК, СВКМ. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МИ 1592-2015
(с 04.08.2026)
МИ 1592-2015 Рекомендация. ГСИ. Счетчики воды. Методика поверки
(с 26.07.2019)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
9692117
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9690705 (100%) |
| Неуспешных поверок (СИ непригодно) | 1412 (0 %) |
| Актуальность информации | 28.08.2026 |
Поверители
Скачать
|
75657-19: Описание типа
2019-75657-19.pdf
|
Скачать | 390 КБ | |
|
75657-19: Методика поверки
2021-mp75657-19.pdf
Файл устарел
|
Скачать | 67.7 КБ | |
|
75657-19: Описание типа
2026-75657-19.pdf
|
Скачать | 747.2 КБ | |
|
75657-19: Методика поверки
МП 1796-1-2026
2026-mp75657-19.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Счетчики воды крыльчатые СВК, СВКМ предназначены для измерений объема жидкости в потоке.
Описание
Принцип работы счетчиков воды крыльчатых СВК, СВКМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Поток жидкости проходя через счетчик вращает крыльчатку. Количество оборотов крыльчатки учитывается счетным механизмом и отображается в виде единиц объема жидкости в потоке.
Конструктивно счетчики воды крыльчатые СВК, СВКМ состоят из проливной части и счетного механизма. Проливная часть состоит из корпуса с измерительной камерой и крыльчаткой внутри измерительной камеры. Корпус счетчика СВК, СВКМ изготавливается из латуни, чугуна или пластика. Счетный механизм, может быть механическим или электронным, и служит для преобразования количества оборотов крыльчатки в единицы объема жидкости в потоке. Связь между проливной частью и счетным механизмом может обеспечиваться магнитной муфтой или механическим соединением. Счетчики могут иметь класс точности А, В или С.
Счетчики воды крыльчатые СВК, СВКМ имеют различные исполнения и модификации, которые указаны в обозначении:
СВК(М)-ПК(Г)(Х)(М)(П)(И)(К)(Ц)(С), где
- СВК - условное обозначение одноструйных счетчиков, СВКМ - условное обозначение многоструйных счетчиков.;
- DN - числовое значение номинального диаметра, выраженное в миллиметрах;
- Г - универсальные счетчики, предназначенные для измерения объема горячей и/или холодной воды;
- X - счетчики, предназначенные для измерения объема холодной воды;
- М - счетчики с уменьшенной монтажной длиной;
- П - счетчики с корпусом из пластика;
- И - счетчики, имеющие импульсный выход для дистанционного съема показаний;
- К - мокроходные счетчики с прямой механической передачей и неизолированной камерой счетного механизма;
- Ц - счетчики с цифровым счетным устройством, в том числе с возможностью передачи данных по радиоканалу или цифровому интерфейсу;
- С - счетчики со съемной секцией и с возможностью установки дополнительных интерфейсных модулей.
Общий вид счетчиков воды крыльчатых СВК, СВКМ представлен на рисунках 1 и 2.

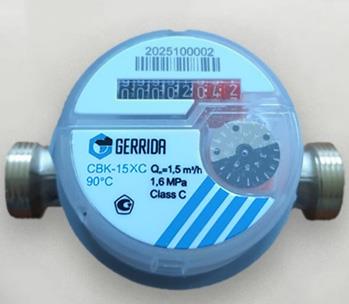

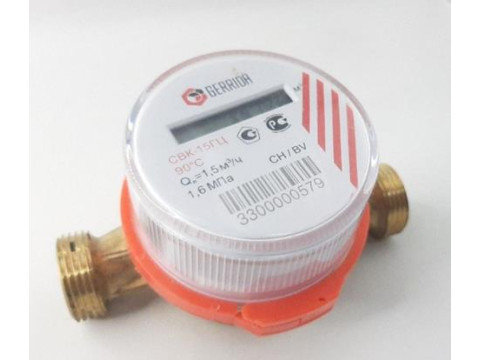

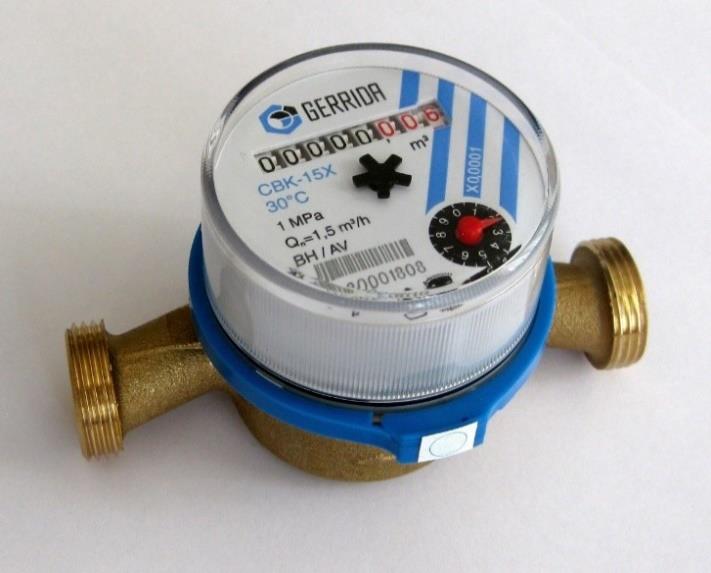

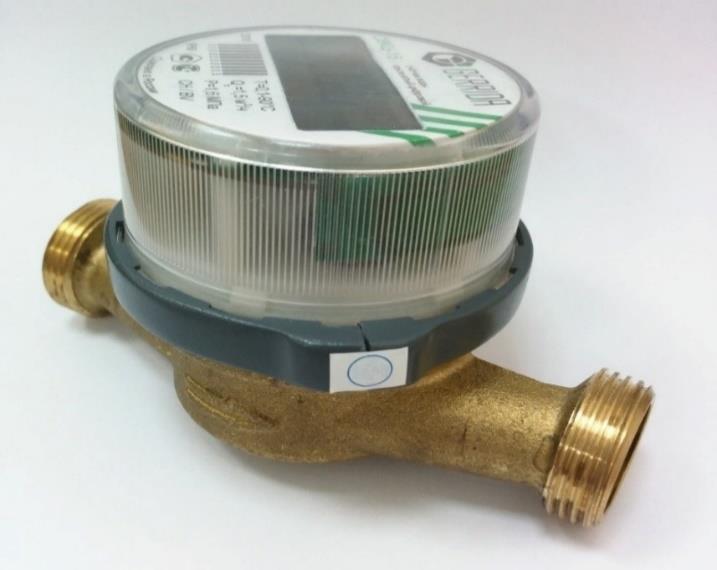

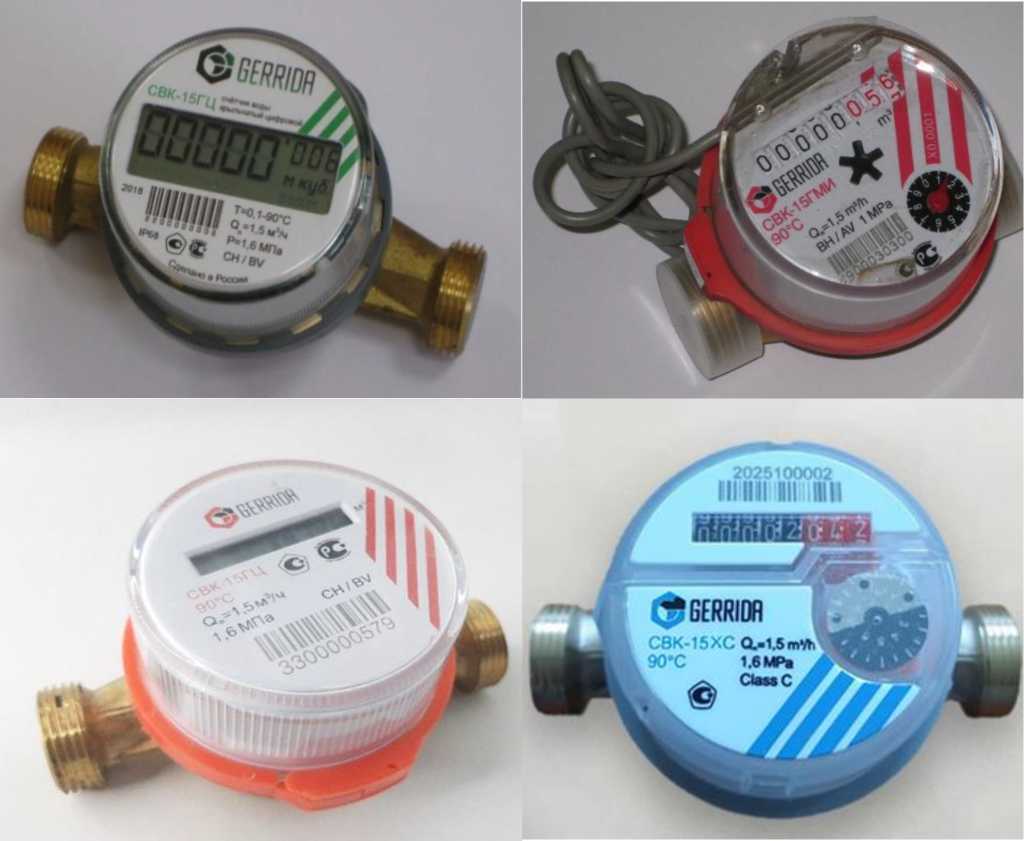

Рисунок 1 - Общий вид счетчиков воды крыльчатых СВК

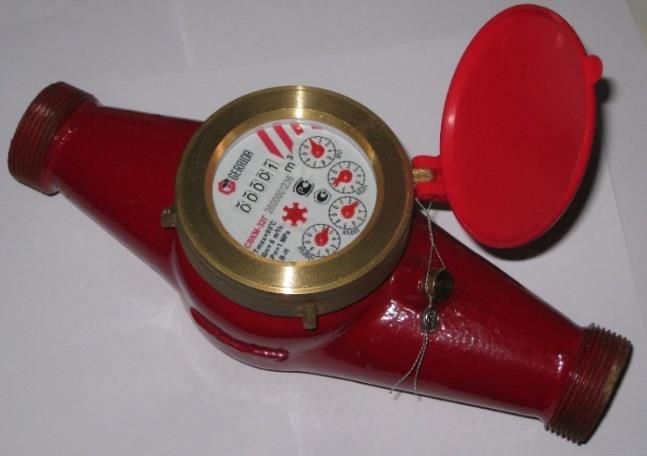

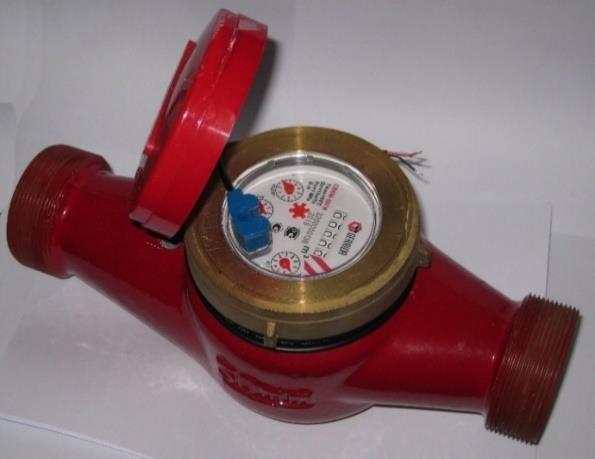

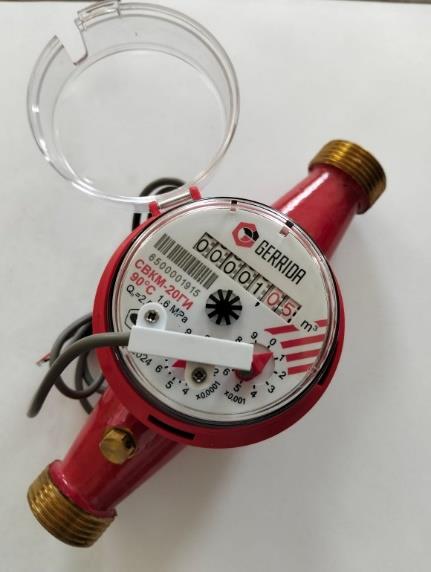

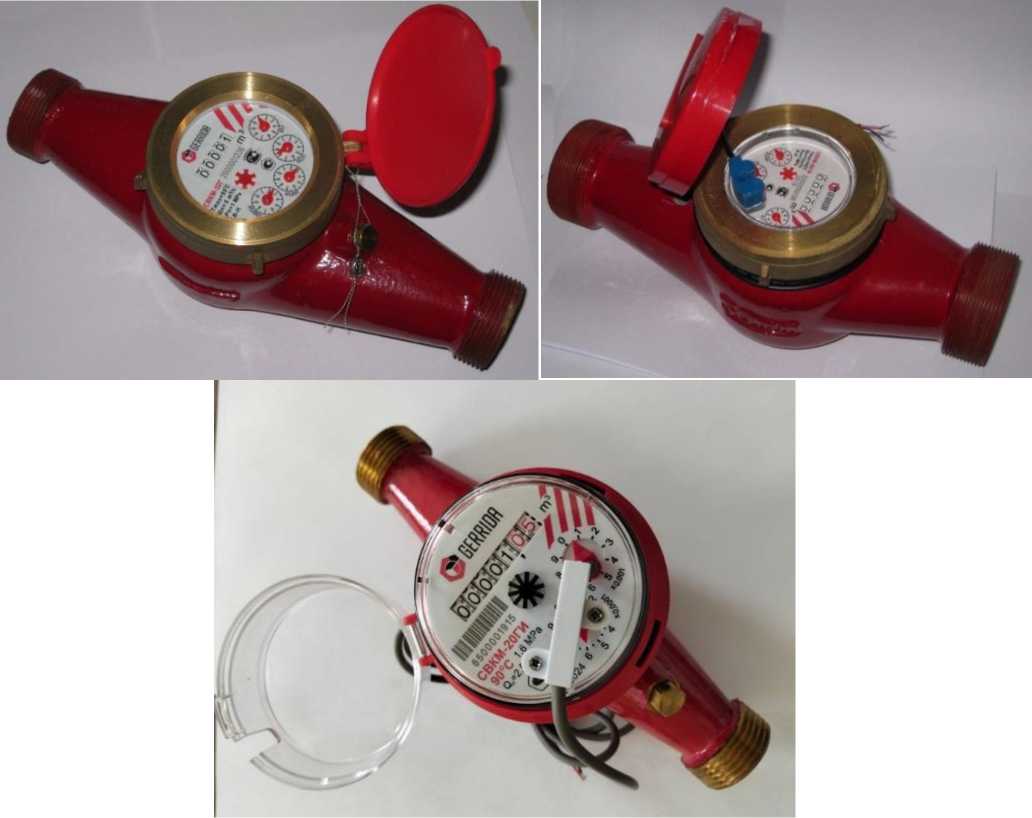

Рисунок 2 - Общий вид счетчиков воды крыльчатых СВКМ
Защита от несанкционированного доступа счетчиков воды крыльчатых СВК, СВКМ осуществляется в зависимости от исполнения корпуса одним из способов:
- нанесением знака поверки на саморазрушающуюся полимерную пломбу, установленную на соединительный хомут;
- нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика воды крыльчатого СВК, СВКМ посредством проволоки, проведенной через специальные отверстия,
соединяющие измерительную камеру и счетный механизм;
- не предусмотрено для случая, когда защита от несанкционированного доступа обеспечивается неразборной конструкцией счетного механизма, в которой крышка счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята без разрушения.
Схемы пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки счетчиков воды крыльчатых СВК, СВКМ представлены на рисунке 3.

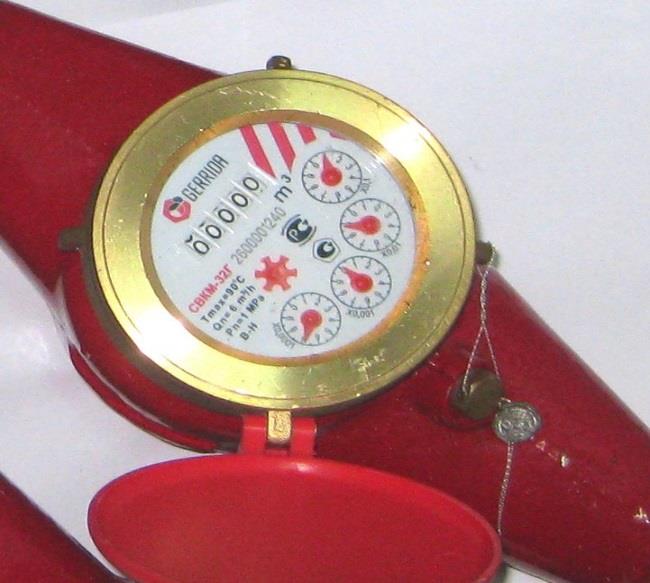

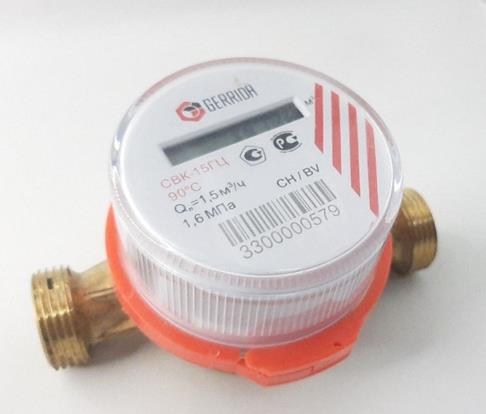

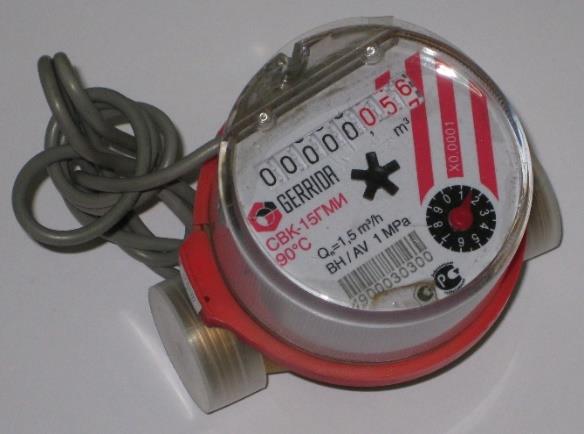

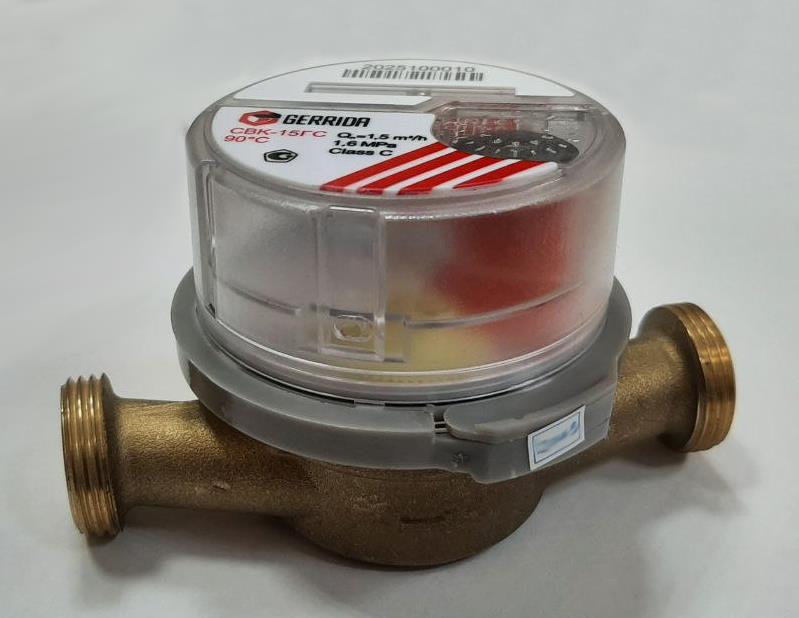

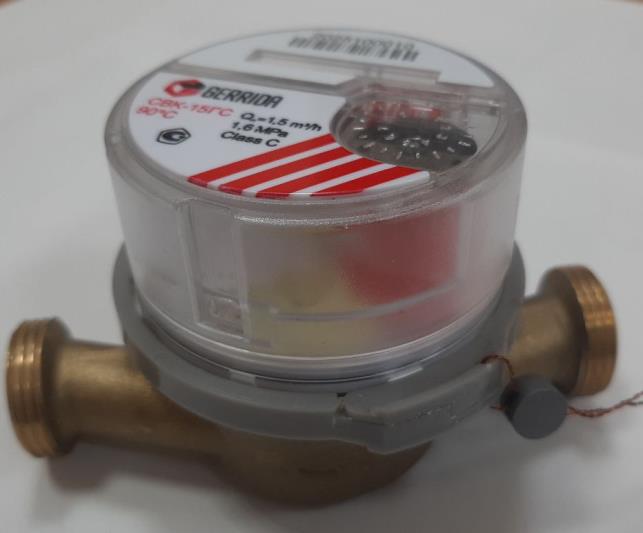

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков воды крыльчатых СВК, СВКМ
Заводской номер счетчика в цифровом формате наносится на лицевую часть счетного механизма методом лазерной гравировки. Схема нанесения знака утверждения типа и заводского номера представлены на рисунках 4 и 5.

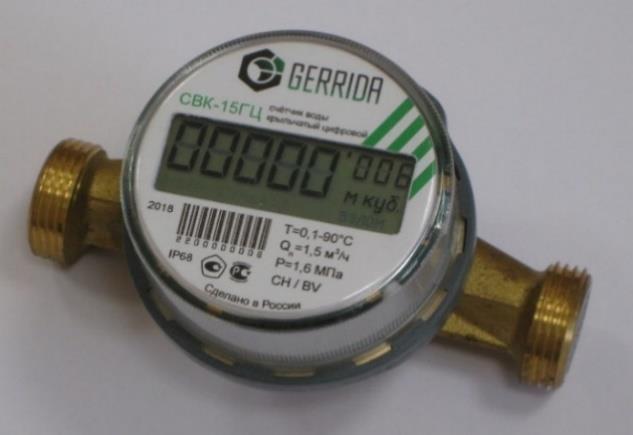

Рисунок 4 - Схема нанесения знака утверждения типа и заводского номера счетчиков воды крыльчатых СВК

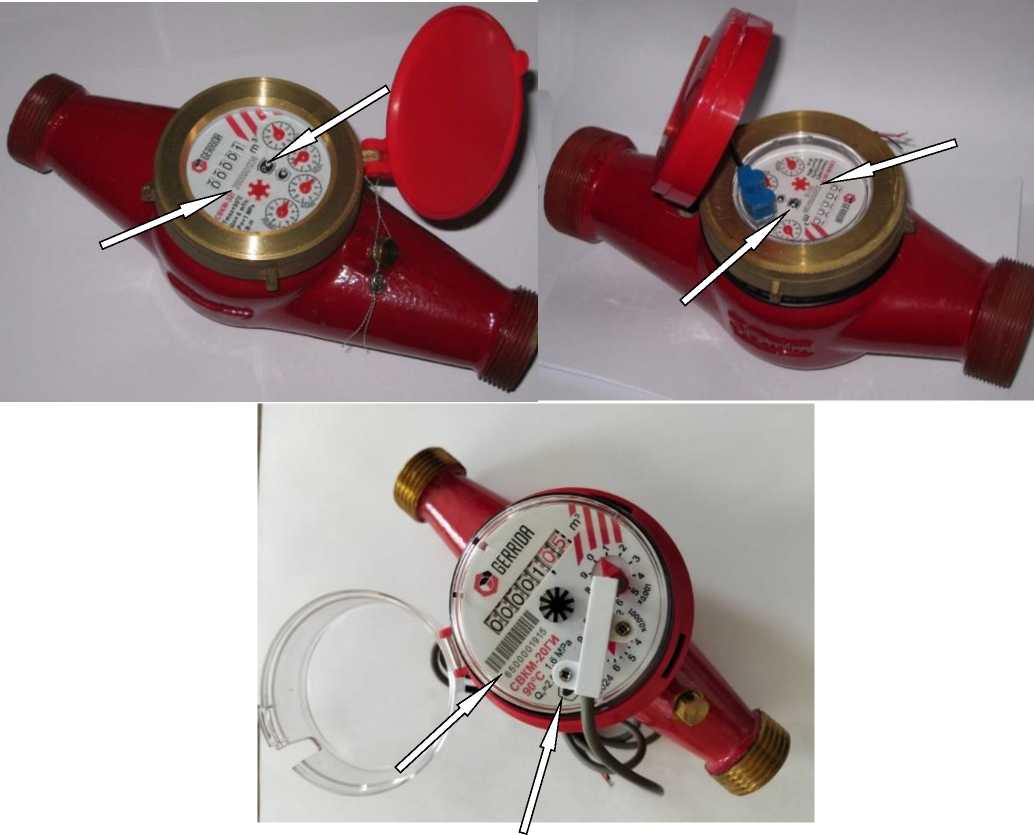

Рисунок 5 - Схема нанесения знака утверждения типа и заводского номера счетчиков воды крыльчатых СВКМ
Программное обеспечение
Программное обеспечение (далее - ПО) отсутствует у исполнений счетчиков воды крыльчатых СВК, СВКМ с механическим счетным механизмом.
ПО для исполнений счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом является встроенным.
ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом, устанавливаемое в энергонезависимую память при изготовлении, не имеет возможности модификации.
ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом предназначено для преобразования количества оборотов крыльчатки в единицы объема жидкости в потоке, хранения и отображения на индикаторном устройстве и передачи данных по радиоканалу. Идентификационные данные ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом приведены в таблице 1.
Уровень защиты ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО счетчиков воды крыльчатых СВК, СВКМ с электронным счетным механизмом________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
GERRIDA WMD |
|
Номер версии ПО |
045319 |
|
Цифровой идентификатор |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наименьший расход воды, м3/ч: — класс точности А — класс точности В — класс точности С |
0,06 0,03 0,015 |
0,1 0,05 0,025 |
0,14 0,07 0,035 |
0,24 0,12 0,06 |
0,4 0,2 0,1 |
1,2 0,45 0,225 |
|
Переходный расход воды, м3/ч: — класс точности А — класс точности В — класс точности С |
0,15 0,12 0,0225 |
0,25 0,2 0,0375 |
0,35 0,28 0,053 |
0,6 0,48 0,09 |
1,0 0,8 0,15 |
4,5 3,0 0,337 |
|
Номинальный расход воды, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10 |
15 |
|
Наибольший расход воды, м3/ч |
3,0 |
5,0 |
7,0 |
12 |
20 |
30 |
|
Порог чувствительности, м3/ч: — класс А — класс В — класс С |
0,03 0,015 0,01 |
0,05 0,025 0,02 |
0,07 0,035 0,03 |
0,12 0,06 0,05 |
0,2 0,1 0,08 |
0,6 0,225 0,2 |
|
Пределы допускаемой относительной погрешности счетчика воды крыльчатого СВК, СВКМ исполнения Г при измерении объема жидкости в потоке: - при температуре измеряемой среды от +40 °С до +90 °С, %: — от наименьшего до переходного — от переходного до наибольшего - при температуре измеряемой среды от +5 °С до +40 °С, %: — от наименьшего до переходного — от переходного до наибольшего |
± 5 ± 3 ± 5 ± 2 | |||||
|
Пределы допускаемой относительной погрешности счетчика воды крыльчатого СВК, СВКМ исполнения Х при измерении объема жидкости в потоке при температуре измеряемой среды от +5 °С до +40 °С, %: — от наименьшего до переходного — от переходного до наибольшего |
± 5 ± 2 | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наименьшая цена деления, м3 |
0,0001 |
0,001 | ||||
|
Емкость указателя счетного механизма, м3 |
99999,9999 |
99999,999 | ||||
|
Измеряемая среда |
жидкость (вода питьевая) | |||||
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||
|
Перепад давления, МПа, не более |
0,1 | |||||
|
Диапазон температуры измеряемой среды, °С - для исполнения Х - для исполнения Г |
от +5 до +40 от +5 до +90 | |||||
|
Масса*, кг, не более |
4,6 | |||||
|
Габаритные размеры*, мм, не более - длина - высота - ширина |
300 155 300 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | |||||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IPX1 (IP68)1) | |||||
|
1) - опционально; * - конкретное значение указывается в паспорте. | ||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 120 000 |
Знак утверждения типа
наносится на лицевую часть счетного механизма счетчика воды крыльчатого СВК, СВКМ флексографическим способом и в верхний левый угол титульного листа паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый |
СВК, СВКМ |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Паспорт |
— |
1 экз. |
|
Монтажный комплект (поставляется по заказу) |
— |
1 компл. |
Сведения о методах измерений
приведены в разделе 2.4 «Использование изделия» эксплуатационного документа
«Счетчики воды крыльчатые СВК, СВКМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 4213-001-34189279-2018 Счетчики воды крыльчатые СВК, СВКМ. Технические условия
