Интерферометры лазерные Lasertex HPI-3D
| Номер в ГРСИ РФ: | 75666-19 |
|---|---|
| Категория: | Интерферометры |
| Производитель / заявитель: | Компания "Lasertex Co. Ltd.", Польша |
Интерферометры лазерные Lasertex HPI-3D (далее - Интерферометры) предназначены для измерений длины лазерным интерференционным методом в промышленности и измерительных лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75666-19 |
| Действует | по 26.07.2029 |
| Наименование | Интерферометры лазерные |
| Модель | Lasertex HPI-3D |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8632d30f-0f63-37c4-bf15-bc445b878fc3 |
Производитель / Заявитель
Компания "Lasertex Co. Ltd.", Польша
ПОЛЬША
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
75666-19: Описание типа
2022-75666-19.pdf
|
Скачать | 333.3 КБ | |
|
75666-19: Методика поверки
2022-mp75666-19.pdf
|
Скачать | 693.1 КБ |
Описание типа
Назначение
Интерферометры лазерные Lasertex HPI-3D (далее - интерферометры) предназначены для измерений линейных перемещений интерференционным методом в промышленности и измерительных лабораториях, а также для передачи единицы длины в качестве рабочего эталона 2 разряда в соответствии с 2 и 3 частями Государственной поверочной схемы для средств измерений длины в диапазоне от L10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018 г.
Описание
Принцип работы основан на подсчёте количества возвращающихся интерференционных полос в фотоприемник лазерного интерферометра с гетеродинным методом определения направления и передвижения измеряемого объекта.
Интерферометр состоит из лазерного излучателя, модуля компенсации условий окружающей среды, элементов оптического канала и оптического приемника. Основой устройства интерферометра является частотно-стабилизированный, двухмодовый гелийнеоновый лазер.
Лазерный излучатель и оптический приемник расположены внутри корпуса лазерной головки, который имеет теплоотводящий радиатор. Регулировка направления лазерного луча осуществляется винтовыми системами горизонтального и вертикального наведения.
Модуль компенсации, встроенный в модуль лазерной головки, способствует повышению точности измерений - в зависимости от параметров условий окружающей среды (температуры, давления и влажности воздуха), измеренных беспроводными датчиками (сенсорами), автоматически пересчитывается действительная длина волны лазера.
Элементы оптического канала включают в себя линейный ретрорефлектор, линейный интерферометр и оптический приемник, необходимые для работы лазера в качестве интерферометра.
Считывание данных с интерферометра выполняется через интерфейс USB, Bluetooth или через выходной разъем LX40-20P (цифровой сигнал A-Quad-B).
Имеется возможность работы интерферометра со штатива, который имеет дополнительные регулировки положения. Управление интерферометром осуществляется с помощью программного обеспечения (ПО) или с помощью пульта дистанционного управления (строба).
Интерферометры относятся к лазерной аппаратуре класса 2 по ГОСТ 1ЕС 60825-1-2013.
Общий вид интерферометров с указанием места нанесения знака поверки в виде наклейки представлен на рисунке 1. Содержание маркировки представлено на рисунке 2.
Пломбирование интерферометров не предусмотрено.

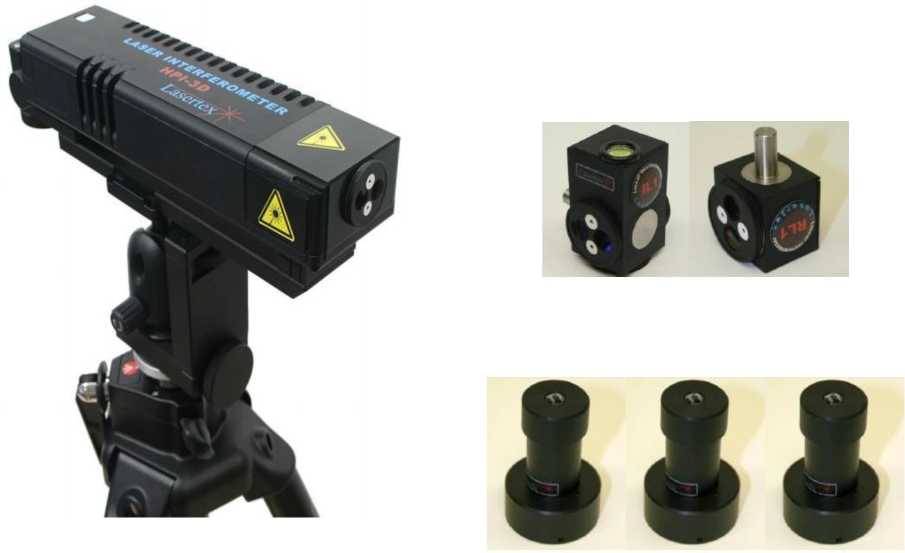

Рисунок 1 - Общий вид интерферометров лазерных Lasertex HPI-3D (на штативе)

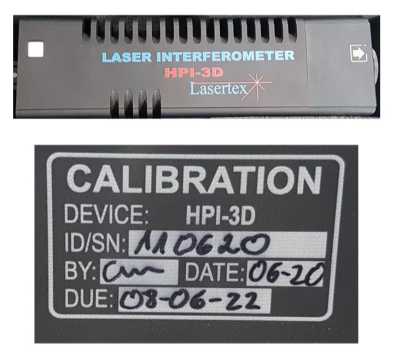

Рисунок 2 - Маркировка интерферометров лазерных Lasertex HPI-3D
Программное обеспечение
Интерферометры имеют автономное программное обеспечение «HPI Software» (далее - ПО), которое предназначено для обработки, отображения и сохранения результатов измерений.
Уровень защиты программного обеспечения по P 50.2.077-2014 - средний.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HPI Software |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.9.5а |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2b5366cf024d77f0669f4672bbd92c2d* |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
|
* - контрольная сумма указана для версии 8.9.5а | |
Влияние ПО учтено при нормирование метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики, включая показатели точности
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений, м |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мкм |
±(0,02+0,4-L), где L - измеренное перемещение, м |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Класс лазера по ГОСТ IEC 60825-1-2013 |
2 |
|
Номинальное значение длины волны лазерного излучения, нм |
633 |
|
Мощность лазерного излучения, мВт, не более |
1 |
|
Условия эксплуатации по гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями: | |
|
- диапазон температур окружающего воздуха, С |
от +10 до +35 |
|
- верхнее значение относительной влажности при 30°С, без конденсации влаги, % |
90 |
|
- диапазон атмосферного давления, кПа |
от 85 до 105 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота, Гц |
50±1 |
|
- потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры лазерной головки, мм, не более: | |
|
- длина |
255 |
|
- ширина |
70 |
|
- высота |
45 |
|
Масса лазерной головки, кг, не более |
1,7 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на лазерную головку интерферометра.
Комплектность
Таблица 4 - Комплектность интерферометра
|
Наименование |
Обозначение |
Кол. |
|
Интерферометр в составе: - лазерная головка; - линейный ретрорефлектор; - линейный интерферометр; - сенсоры (датчики) температуры основания ); - сенсор (датчик) температуры, давления и влажности воздуха ); - блок питания |
- |
1 шт. |
|
____*) Магнитные опоры ) |
- |
2 шт. |
|
Строб (пульт дистанционного управления) ) |
- |
1 шт. |
|
Держатель*) |
- |
2 шт. |
|
Монтажная стойка*) |
- |
2 шт. |
|
Штатив ) |
- |
1 шт. |
|
Кабель USB тип В*) |
- |
1 шт. |
|
Кабель подключения блока питания к электросети |
- |
1 шт. |
|
Комплект программного обеспечения (на CD или USB-flash) |
HPI Software |
1 экз. |
|
* * _<<_*) Транспортировочный кейс ) |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание: *) - в зависимости от комплекта поставки | ||
Сведения о методах измерений
приведены в разделе 5 «Измерение-позиционирование» руководства по эксплуатации «Интерферометры лазерные Lasertex HPI-3D. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г.
Техническая документация компании-изготовителя.
