75686-19: MI 2892, MI 2893 Анализаторы качества электрической энергии - Производители, поставщики и поверители

Анализаторы качества электрической энергии MI 2892, MI 2893

Номер в ГРСИ РФ: 75686-19
Производитель / заявитель: Фирма "METREL d.d.", Словения
Скачать
75686-19: Описание типа СИ Скачать 104.2 КБ
75686-19: Методика поверки РТ-МП-5933-551-2019 Скачать 6.3 MБ
Нет данных о поставщике
Анализаторы качества электрической энергии MI 2892, MI 2893 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы качества электрической энергии MI 2892, MI 2893 (далее - анализаторы) предназначены для измерений силы постоянного и переменного тока, напряжения, частоты переменного тока и анализа показателей качества электрической энергии.

Информация по Госреестру

Основные данные
Номер по Госреестру 75686-19
Наименование Анализаторы качества электрической энергии
Модель MI 2892, MI 2893
Страна-производитель СЛОВЕНИЯ
Срок свидетельства (Или заводской номер) 26.07.2024
Производитель / Заявитель

Фирма "METREL d.d.", Словения

СЛОВЕНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 298
Найдено поверителей 13
Успешных поверок (СИ пригодно) 298 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

75686-19: Описание типа СИ Скачать 104.2 КБ
75686-19: Методика поверки РТ-МП-5933-551-2019 Скачать 6.3 MБ

Описание типа

Назначение

Анализаторы качества электрической энергии MI 2892, MI 2893 (далее - анализаторы) предназначены для измерений силы постоянного и переменного тока, напряжения, частоты переменного тока и анализа показателей качества электрической энергии.

Описание

Конструктивно анализаторы выполнены в пластмассовых корпусах из черного пластика. В качестве датчиков тока используются клещи, работающие по принципу пояса Роговского или по принципу трансформатора тока с магнитным сердечником.

На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS-232, Ethernet и USB. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой, и подставка.

Принцип действия анализаторов основан на измерении силы тока, напряжения и частоты переменного тока с последующим аналогово-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей или их записью в энергонезависимую память.

К данному типу анализаторов качества электрической энергии относятся две модификации MI 2892 и MI 2893. Модификации отличаются друг от друга диапазонами измерений частоты и гармонических составляющих, частотой дискретизации при измерении переходных процессов.

Нанесение знака поверки на средство измерений не предусмотрено

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус анализатора в виде наклейки и имеет цифровое обозначение

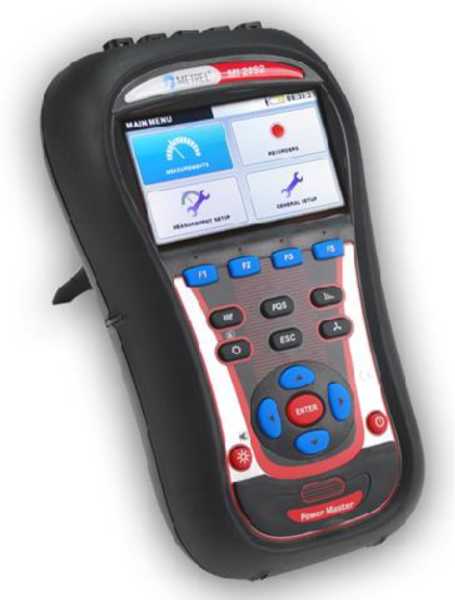

Общий вид анализаторов качества электрической энергии MI 2892, MI 2893 и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

Рисунок 1

Общий вид анализаторов качества электрической энергии MI 2892, MI 2893

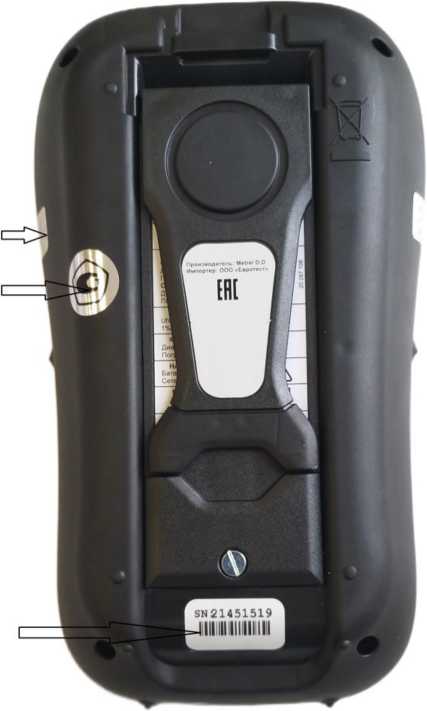

Место нанесения заводского номера

Место нанесения пломбы завода-изготовителя Место нанесения знака утверждения типа

Рисунок 2 -Место нанесения пломбы завода-изготовителя, знака утверждения типа и заводского номера

Программное обеспечение

Управление настройками и параметрами режима работы анализаторов, вывод информации на экран осуществляются посредством программного обеспечения.

Программное обеспечение анализаторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI 2892

MI 2893

MI 2892, MI 2893

Наименование ПО

Микропрограмма

Микропрограмма

PowerView3,

32 bit

PowerView3,

64 bit

Номер версии (идентификационный номер

ПО)

Не ниже 2.0.3349

Не ниже 1.0.3388

Не ниже 3.0.0.3855

Не ниже 3.0.0.3855

Цифровой идентификатор ПО

-

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений силы переменного тока, А

токовыми клещами:

- A1281

от 0,05 до 1200,00

- A1588

от 0,05 до 100,00

- A1033

от 2 до 1000

- A1122

от 0,025 до 10

- A1069

от 0,5 до 200

- A1391 PQA

от 0,5 до 200

- A1636

от 20 до 1000

- A1227

от 3 до 6000

- A1227 5М

от 3 до 6000

- A1445

от 3 до 6000

- A1582

от 3 до 6000

- A1501

от 3 до 6000

- A1502

от 3 до 6000

- A1503

от 6 до 12000

- A1446

от 6 до 12000

трансформатором тока:

- A1037

от 0,01 до 10,00

Диапазон измерений силы постоянного тока, А

токовыми клещами:

- A1636

от 40 до 2000

1

2

Пределы допускаемой абсолютной погрешности силы переменного и постоянного тока, А токовыми клещами - A1281 - A1588 - A1033 - A1122 - A1069 - A1391 PQA - A1636 - A1227 - A1227 5М - A1445 - A1582 - A1501 - A1502 - A1503 - A1446

трансформатором тока:

- A1037

измерений

±(0,005<1изм) ±(0,005<1изм) ±(0,013-1нзм)

±(0,013-1нзм)

±(0,013<1изм) ±(0,013<1изм) ±(0,013<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм) ±(0,015<1изм)

±(0,003<1изм)

Диапазон установки номинального значения напряжения, ином, В

- фазное напряжение

- линейное напряжение

от 50 до 1000 от 50 до 1730

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В

- фазное напряжение, в диапазоне от 0,1-ином до 1,5-ином

- фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода, в диапазоне от

0,03-ином до 1,5-ином

±(0,001-ином)

±(0,002^ном)

- линейное напряжение, в диапазоне от 0,1-ином до 1,5-ином

- линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода, в диапазоне от 0,1-ином до 1,5-ином

±(0,001-ином)

±(0,002^ном)

Диапазон измерений частоты переменного тока, Гц - для MI 2892 - для MI 2893

от 42,5 до 69

от 42,5 до 69

от 5 до 110

от 335 до 465

Пределы допускаемой абсолютной погрешности частоты переменного тока, Гц

- в диапазоне от от 42,5 до 69 Гц

- в диапазоне от 5,0 до 110,0 Гц

- в диапазоне от от 335 до 465 Гц

измерений

±0,01 ±(0,008Физм) ±0,1

1

2

Диапазон измерений дозы фликера

- кратковременная доза

- длительная доза

от 0,2 до 10

от 0,2 до 10

Пределы допускаемой абсолютной погрешности измерений фликера

±(0,05^Хизм)

Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт

- с токовыми клещами

- A1281

- A1588

- A1227

- A1445

- A1501

- A1502

- A1503

- A1446

±(0,007- Ризм)

±(0,007- Ризм)

±(0,017- Ризм)

±(0,017- Ризм)

±(0,017- Ризм)

±(0,017- Ризм)

±(0,017- Ризм)

±(0,017- Ризм)

Пределы допускаемой абсолютной погрешности измерений реактивной мощности, вар - с токовыми клещами - A1281 - A1588 - A1227 - A1445 - A1501 - A1502 - A1503 - A1446

±(0,007- Qизм)

±(0,007- Qизм)

±(0,017- Qизм)

±(0,017- Qизм)

±(0,017- Qизм)

±(0,017- Qизм)

±(0,017- Qизм)

±(0,017- Qизм)

Пределы допускаемой абсолютной погрешности измерений полной мощности, В^А

- с токовыми клещами

- A1281

- A1588

- A1227

- A1445

- A1501

- A1502

- A1503

- A1446

±(0,007- Sизм)

±(0,007- Sизм)

±(0,017- Sизм)

±(0,017- Sизм)

±(0,017- Sизм)

±(0,017- Sизм)

±(0,017- Sизм)

±(0,017- Sизм)

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности

±0,02

Диапазон измерений активной и реактивной энергии, В'тч, вар^ч

от 1 до 999-109

1

2

Пределы допускаемой абсолютной погрешности измерений активной и реактивной энергии, Втч. вар^ч

- с токовыми клещами

- A1281

- A1588

- A1227

- A1445

- A1501

- A1502

- A1503

- A1446

- A1033

±(0,008- Wизм) ±(0,008- Wизм) ±(0,018- Wизм) ±(0,018- Wизм) ±(0,018- Wизм) ±(0,018- Wизм)

±(0,018- Wизм) ±(0,018- Wизм) ±(0,016- Wизм)

Пределы допускаемой абсолютной погрешности измерений уровня гармонических составляющих напряжения, В

- в диапазоне от 0 до 0,01 •ином включ.

- в диапазоне св. 0,01 •ином до 0,2-ином

±0,0005 •ином ±0,05-Un

Пределы допускаемой абсолютной погрешности измерений уровня гармонических составляющих силы тока, А

- в диапазоне от 0 до 0,1-1ном включ.

- в диапазоне св. 0,1-1ном до 1ном

±0,0015-1ном ±0,05-IhN

Пределы допускаемой абсолютной погрешности измерений уровня интегармонических составляющих напряжения, В

- в диапазоне от 0 до 0,01 •ином включ.

- в диапазоне св. 0,01 •ином до 0,2-ином

±0,0005-ином ±0,05-UhN

Пределы допускаемой абсолютной погрешности измерений уровня интергармонических составляющих силы тока, А

- в диапазоне от 0 до 0,1-1ном включ.

- в диапазоне св. 0,1-1ном до 1ном

±0,0015-1ном ±0,05 IhN

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения, %

- в диапазоне от 0 до 0,2 •ином

±0,3

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих силы тока, %

- в диапазоне от 0 до 1ном включ.

- в диапазоне св. 1ном до 2-1ном*

±0,6

±0,3

Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности, %

от 0,5 до 5

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности^

±0,15

Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности, %

от 0,5 до 5

Окончание таблицы 2

1

2

Пределы допускаемой абсолютной погрешности коэффициента несимметрии напряжений по последовательности^

измерений обратной

±0,15

Диапазон измерений временных перенапряжений и провалов, В

от 0,1/Лном до 1,5•ином

Пределы допускаемой абсолютной погрешности временных перенапряжений и провалов, В

измерений

±0,002-U™

Пределы допускаемой абсолютной погрешности интервалов времени, с

измерений

±0,3

Примечания

1изм - значение измеренной силы тока, А

1ном -номинальное значение силы тока, А

U изм - значение измеренного напряжения, В

ином - номинальное значение напряжения, В

Fизм - значение измеренной частоты, Гц

Хизм - измеренное значение дозы фликера

Ризм - измеренное значение активной мощности, Вт

Qизм - измеренное значение реактивной мощности, вар

Sизм - измеренное значение полной мощности, В^А

Wизм - измеренное значение активной или реактивной электрической энергии, Вт^ч или вар^ч

UhN - измеренное значение гармоники или интергармоники напряжения

IhN - измеренное значение гармоники или интергармоники тока

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220

- частота переменного тока, Гц

50

- напряжение постоянного тока, В

12

Габаритные размеры, мм (длина х ширина х высота)

230х140х80

Масса, кг, не более

1,1

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +55

- относительная влажность, %

от 5 до 98

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации или паспорт анализатора типографским способом и на заднюю часть корпус анализатора в виде голографической наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор качества электрической энергии

MI 2892 или MI 2893

1 шт.

Токовые клещи

В зависимости от заказа

4 шт.

Температурный щуп

A 1354

1 шт.

Измерительные наконечники с цветовой кодировкой

_

5 шт.

Зажим «крокодил» с цветовой кодировкой

_

5 шт.

Провод для измерения напряжения с цветовой кодировкой

_

5 шт.

Кабель USB

_

1 шт.

Кабель Ethernet

_

1 шт.

Адаптер блока питания 12 В/1,2 A

_

1 шт.

Аккумуляторы никель-металлогидридные, тип HR 6 (AA)

_

6 шт.

Мягкая сумка для переноски

_

1 шт.

Компакт-диск с программным обеспечением

PowerView v3.0

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Эксплуатация прибора» руководства по эксплуатации

Нормативные документы

Приказ Росстандарта от 3 сентября 2021 г. №1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. №3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 27 декабря 2018 г. №2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Приказ Росстандарта от 13 октября 2022 г. №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 23 июня 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Стандарт предприятия изготовителя «METREL d.o.o.», Словения.
