Преобразователи импульсного тока измерительные ИТМ-200
| Номер в ГРСИ РФ: | 75702-19 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Преобразователи импульсного тока измерительные ИТМ-200 (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов тока (в том числе молниевых разрядов) в электрические сигналы, доступные для осциллографической регистрации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75702-19 |
| Наименование | Преобразователи импульсного тока измерительные |
| Модель | ИТМ-200 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 30.07.2024 |
Производитель / Заявитель
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75702-19: Описание типа СИ | Скачать | 156.4 КБ | |
| 75702-19: Методика поверки МП 008.М12-19 | Скачать | 6.4 MБ |
Описание типа
Назначение
Преобразователи импульсного тока измерительные ИТМ-200 (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов тока (в том числе молниевых разрядов) в электрические сигналы, доступные для осциллографической регистрации.
Описание
Принцип действия преобразователей основан на преобразовании импульса тока, протекающего через прибор, в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Преобразователь представляет собой коаксиальный токовый шунт, а именно однослойный сильфон из нержавеющей стали с приваренными к нему фланцами из нержавеющей стали. Съём выходного сигнала производится с двух медных дисков притянутых винтами к шайбам из нержавеющей стали, вваренным непосредственно в торцы сильфона. В центре одного из дисков установлен выходной высокочастотный коаксиальный разъем. Припаянный к её центральному контакту проводник проходит по оси сильфона и распаивается в центре диска, установленного на противоположном торце сильфона. Для обеспечения прочности шунта, испытывающего значительные механические нагрузки в процессе прохождения через него тока, фланцы стянуты между собой силовыми стойками из изоляционного материала.
При измерениях преобразователь жестко закрепляют в разрыве измерительной цепи или в токосъемных выводах. При протекании импульса тока через преобразователь на его выходе возникает соответствующий импульс напряжения, который через коаксиальный кабель передается на вход осциллографического регистратора.
Общий вид преобразователей представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование преобразователей не предусмотрено.
Место нанесения маркировки
Место нанесения знака поверки

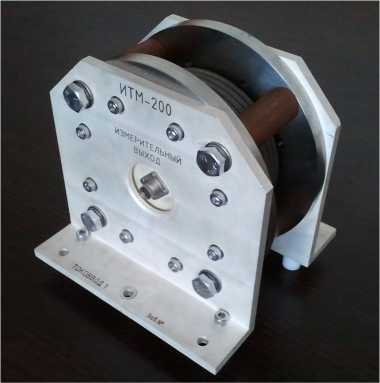

Рисунок 1 - Общий вид преобразователей
ИзьЪи ®
Рисунок 2 - Обозначение места нанесения маркировки, знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды импульсного тока, А |
от 1,0^102 до 2,0-105 |
|
Коэффициент преобразования, В^А-1 |
от 5,0-10-4 до 5,040’3 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
±10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс |
от 25 до 250 |
|
Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики, % |
±15 |
|
Примечание - Максимальная рабочая амплитуда импульсов тока преобразователей соответствует «Квалификационным требованиям KT-160D «Условия эксплуатации и окружающей среды для бортового авиационного оборудования (внешние воздействующие факторы). Требования, нормы и методы испытаний», при этом верхнее значение диапазона измерений амплитуды импульсного тока соответствует максимальному значению тока молниевого разряда (компонента «А») с длительностью импульса 0,5 мс | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
350 |
|
- высота | |
|
300 | |
|
- ширина | |
|
- длина |
300 |
|
Масса, кг, не более |
14 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С - относительная влажность при температуре +20 °С, |
от -20 до +50 |
|
%, не более |
90 |
|
- атмосферное давление, кПа |
от 94 до 107 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь импульсного тока измерительный ИТМ-200 |
_ |
1 шт. |
|
Паспорт |
КВФШ.468165.019 ПС |
1 экз. |
|
Руководство по эксплуатации |
КВФШ.468165.019 РЭ |
1 экз. |
|
Методика поверки |
МП 008.М12-19 |
1 экз. |
|
Упаковка |
_ |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
КВФШ.468165.019 ТУ Преобразователи импульсного тока измерительные ИТМ-200.
Технические условия
