Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК
| Номер в ГРСИ РФ: | 75703-19 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном и субнаносекундном диапазоне, включая сверхкороткие электромагнитные импульсы, в электрические сигналы, доступные для осциллографической регистрации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75703-19 |
| Наименование | Преобразователи напряженности импульсного магнитного поля измерительные |
| Модель | ИП-НК |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 30.07.2024 |
Производитель / Заявитель
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75703-19: Описание типа СИ | Скачать | 218.5 КБ | |
| 75703-19: Методика поверки МП 007.М12-19 | Скачать | 6 MБ |
Описание типа
Назначение
Преобразователи напряженности импульсного магнитного поля измерительные ИП-НК (далее - преобразователи) предназначены для преобразования амплитудно-временных параметров импульсов напряженности магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном и субнаносекундном диапазоне, включая сверхкороткие электромагнитные импульсы, в электрические сигналы, доступные для осциллографической регистрации.
Описание
Принцип действия преобразователей основан на преобразовании напряженности импульсного магнитного поля (импульсной составляющей электромагнитной ТЕМ-волны) в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Преобразователи состоят из следующих частей:
- индукционного дифференциального первичного измерительного преобразователя с ферритовой линией задержки (ПИП);
- линии связи, скорректированной (ЛС).
ПИП выполнен дифференциальным в виде двух катушек, намотанных на общем стержневом ферритовом сердечник и размещенных в корпусе из текстолита. ПИП снабжен пассивными L-R-интеграторами, индуктивностями которых является индуктивности катушек, а в качестве сопротивления используются высокочастотные резисторы с номиналом порядка единиц Ом. К выходу каждого интегратора подключены отрезки коаксиальных кабелей, намотанных на ферритовую линию задержки и соединенные на конце по схеме: оплетка к оплетке, жила к жиле для заделки под высокочастотный выходной разъем.
ЛС преобразователей скорректированные, выполнены на основе радиочастотных кабелей и предназначены для подключения с одной стороны к высокочастотному выходному разъемы ПИП, а с другой к осциллографическому регистратору.
При измерениях ПИП помещают в объем исследуемого импульсного магнитного (электромагнитного) поля. Под воздействием импульса магнитного (электромагнитного) поля в катушках ПИП возникает ЭДС, пропорциональная производной индукции измеряемого магнитного поля. ЭДС индукции интегрируется с помощью пассивных L-R-интеграторов, встроенных в ПИП. Импульс напряжения с выхода ПИП передается по кабельной линии связи на вход осциллографического регистратора.
Общий вид преобразователей представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование преобразователей не предусмотрено.

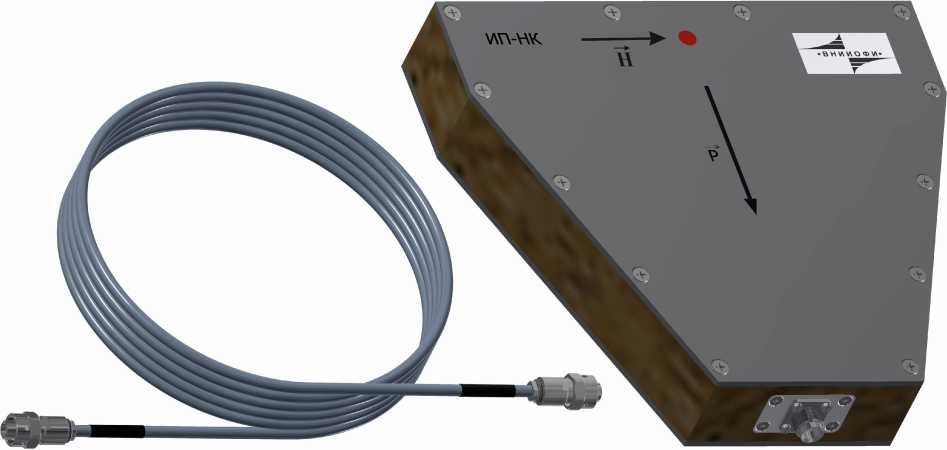

Рисунок 1 - Общий вид преобразователей
Рисунок 2 - Обозначение места нанесения маркировки, знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования, В^А-1^м |
от 10-4 до 1 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
±10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, пс |
от 25 до 1000 |
|
Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды, нс |
от 50 до 1000 |
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры ПИП, мм, не более | |
|
- высота |
100 |
|
- ширина |
400 |
|
- длина |
400 |
|
Масса без ЛС, кг, не более |
5,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность при температуре +20 °С, | |
|
%, не более |
90 |
|
- атмосферное давление, кПа |
от 94 до 107 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Первичный измерительный преобразователь (ПИП) |
_ |
1 шт. |
|
Линия связи преобразователя скорректированная (ЛС) |
_ |
1 шт. |
|
Паспорт |
КВФШ.468165.018 ПС |
1 экз. |
|
Руководство по эксплуатации |
КВФШ.468165.018 РЭ |
1 экз. |
|
Методика поверки |
МП 007.М12-19 |
1 экз. |
|
Упаковка |
_ |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Технические условия КВФШ.468165.018ТУ Преобразователи напряженности
импульсного магнитного поля измерительные ИП-НК.
