Установки поверочные ТЕСТ-РС

Номер в ГРСИ РФ: 75708-19
Производитель / заявитель: ООО "ЛогоМасс", г.Киров
Скачать
75708-19: Описание типа СИ Скачать 300 КБ
75708-19: Методика поверки МП 0924-1-2019 Скачать 7.3 MБ
Нет данных о поставщике
Установки поверочные ТЕСТ-РС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки поверочные ТЕСТ-РС предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.

Информация по Госреестру

Основные данные
Номер по Госреестру 75708-19
Наименование Установки поверочные
Модель ТЕСТ-РС
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.07.2024
Производитель / Заявитель

ООО "ЛогоМасс", г.Киров

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 191
Найдено поверителей 10
Успешных поверок (СИ пригодно) 191 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

75708-19: Описание типа СИ Скачать 300 КБ
75708-19: Методика поверки МП 0924-1-2019 Скачать 7.3 MБ

Описание типа

Назначение

Установки поверочные ТЕСТ-РС предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.

Описание

Принцип действия установок поверочных ТЕСТ-РС основан на воспроизведении массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью системы подготовки, подачи и стабилизации расхода измеряемой среды, системы регулирования, системы управления, системы сбора и обработки информации, и измерении массового и объемного расхода жидкости, массы и объема жидкости в потоке средствами измерений.

Установки поверочные ТЕСТ-РС состоят из средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке, средств измерений температуры и избыточного давления измеряемой среды, средств измерений (опционально) атмосферного давления, температуры и влажности окружающей среды, а также накопительного резервуара, системы (опционально) подогрева и/или охлаждения и поддержания заданной температуры, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительных участков, системы регулирования, системы управления, системы сбора и обработки информации.

В качестве средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке в составе установок поверочных ТЕСТ-РС применяются: весовые устройства на базе весов и/или датчиков весоизмерительных тензорезисторных следующих производителей: «Mettler-Toledo (Albstand) Gmbh», «SartoriusMechatronics T&H GmbH»,     «HottingerBaldwinMesstechnikGmbH»     (HBM),     «Radwagwagielektroniczne»,

ЗАО «ВИК «Тензо-М», «VishayAdvancedTechnologies LTD.», «VishayCeltron (Tianjin) TechnologiesCo.,       LTD.»,«VishayTedea-Huntleigh(Beijing)       ElectronicsCo.,       LTD.»,

«VishayTransducersIndiaLtd.», «VishayMeasurementsGroup UK Ltd.», «VishayTransducers LTD.», «VishayCeltronTechnologies, Inc.», расходомеры (расходомеры-счетчики, преобразователи расхода) следующих производителей: «SiemensFlowInstruments A/S», «Siemens S.A.S», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «KrohneAltometer», «KROHNE Ltd», «Emerson Process Management», ЗАО «Взлет», фирмы«Yokogawa», ЗАО«ЭМИС», ООО «ЛогоМасс».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства и запорной арматуры. Измеряемая среда подается системой подготовки, подачи и стабилизации расхода измеряемой среды из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и средства измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке и средства измерений давления и температуры измеряемой среды установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или сразу в гидравлический тракт рабочего контура, либо через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Установки поверочные ТЕСТ-РС имеют различные модификации, отличающиеся диапазонами воспроизводимых расходов, классом точности и составом средств измерений, а также стационарным или транспортируемым (мобильным) исполнением.

Маркировка установок поверочных ТЕСТ-РС производится следующим образом:

-хххх

-хххх

-хх

-ххх

-хх/хх

1

2

3

4

5

6

7

1 - наибольший воспроизводимый расход при применении расходомеров, т/ч (м3/ч).

2 - наименьший воспроизводимый расход при применении в составе установки весовых устройств, т/ч (м3/ч), при отсутствии в составе установки весовых устройств указывают «0000».

3 - класс точности:

А* - в состав установки входят весовые устройства и расходомеры;

В* - в состав установки входят весовые устройства и расходомеры;

С* - в состав установки входят только расходомеры.

4 - исполнение установки:

С - стационарное;

Т - транспортируемое (мобильное) исполнение.

5 - тип расходомеров, применяемых в качестве средств измерений в составе установки: МР - расходомеры массовые;

ОР - расходомеры объемные.

6 - переходный расход, т/ч (м3/ч), при отсутствии переходного расхода указывают «000».

7 - наименьшая/наибольшая температура измеряемой среды.

* -в соответствии с таблицей 2

Общий вид установок поверочных ТЕСТ-РС представлен на рисунке 1 и 2.

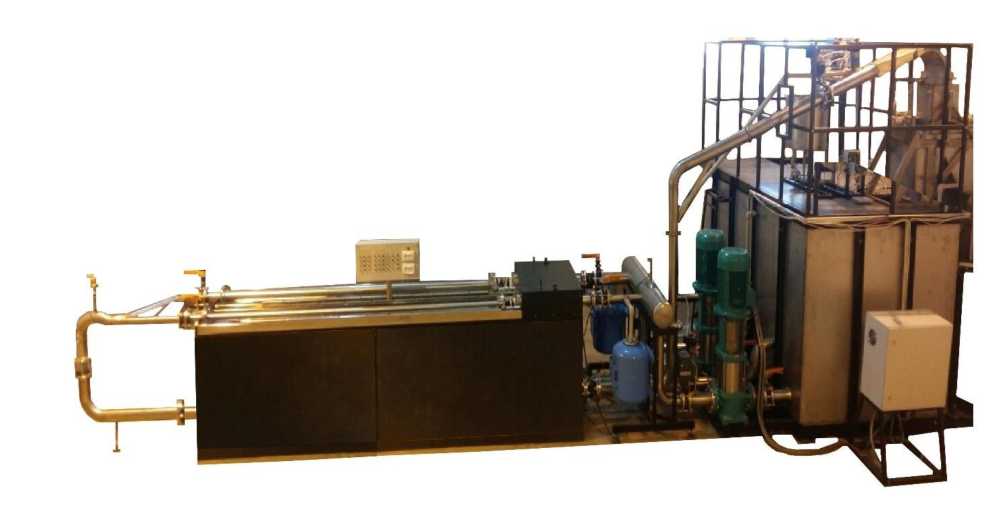

Рисунок 1 - Общий вид установок поверочных ТЕСТ-РС

Рисунок 2 - Общий вид установок поверочных ТЕСТ-РС

Пломбировка установок поверочных ТЕСТ-РС осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу. Средства измерений условий окружающей и измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места нанесения знака поверки на фланцевые соединения расходомеров установок поверочных ТЕСТ-РС приведены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров установок поверочных ТЕСТ-РС

Программное обеспечение

установок поверочных ТЕСТ-РС автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения настроек, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

WSDB

Номер версии (идентификационный номер) ПО

не ниже 1.19.х.х

Цифровой идентификатор ПО

_

Программное обеспечение установок поверочных ТЕСТ-РС универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

3

4

Диапазон воспроизводимых расходов жидкости, т/ч (м3/ч), при применении в качестве средств измерений*: - весовых устройств

- расходомеров

от 0,001 до 2000 от 0,001 до 2000

Переходный расход, Qt1), т/ч (м3/ч)*

от 0,001 до 500

Класс точности установки

А

В

C

Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до QH№62) при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении весовых устройств*, %, (±), и температуре измеряемой среды: от +15 до +25 °С3) от +25 до +90 °С от +10 до +30 °С3) от +30 до +90 °С

от 0,04 до 0,055 от 0,06 до 0,085

_

_

_

_

от 0,06 до 0,1 от 0,08 до 0,12

_

_

_

_

Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qhmm4) до Qt3), % при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении весовых устройств*,  %,  (±), и

температуре измеряемой среды: от +10 до +30 °С3) от +30 до +90 °С

от 0,06 до 1,0 от 0,08 до 1,0

_ _

1

2

3

4

Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до Q^s при измерении объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных*, %, (±), и температуре измеряемой среды: от +10 до +30 °С ) от +30 до +90 °С

от 0,25 до 0,5 от 0,3 до 0,55

Пределы допускаемой относительной погрешности установок в диапазоне расходов от QHaHM до Qt3) при измерении объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных*, %, (±), и температуре измеряемой среды: от +10 до +30 °С ) от +30 до +90 °С

от 0,25 до 1,0 от 0,3 до 1,0

Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до Qki^ при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении расходомеров массовых*, %, (±), и температуре измеряемой среды: от +10 до +30 °С3) от +30 до +90 °С

от 0,08 до 0,5 от 0,095 до 0,5

Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qh&™ до Qt3) при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении расходомеров массовых*, %, (±), и температуре измеряемой среды: от +10 до +30 °С3) от +30 до +90 °С

от 0,08 до 1,0 от 0,095 до 1,0

1) при наличии переходного расхода Qt;

2) наибольший расход;

3) включительно;

4) наименьший расход;

*- конкретное значение указывается в руководстве по эксплуатации на установку.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Номинальный диаметр поверяемых средств измерений*

от DN1 до DN 600

Количество одновременно поверяемых средств измерений, штук*

от 1 до 32

Измеряемая среда

Температура измеряемой среды, °С*

Давление измеряемой среды, МПа

питьевая вода по СанПиН 2.1.4.1074-2001 от +10 до +90 от 0,01 до 2,5

Параметры электрического питания:

Напряжение питания, В

Частота, Гц

380 ± 38; 220 ±22

50 ±1

1

2

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от +10 до +40 от 30 до 80 от 84 до 107

Средний срок службы установки, лет

10

Средняя наработка на отказ, ч,

20000

*- конкретное значение указывается в руководстве по эксплуатации на установку.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на одной из металлоконструкций установки в рабочей зоне оператора, электрохимическим или лазерным способом, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество

Установка поверочная ТЕСТ-РС

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 0924-1-2019

1 экз.

Поверка

осуществляется по документу МП 0924-1-2019 «Инструкция. ГСИ. Установки поверочные ТЕСТ-РС. Методика поверки», утвержденному ФГУП «ВНИИР» 21.02.2019.

Основные средства поверки:

- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017 (для установок, класса точности А, В или С);

- вторичный эталон в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 (для установок, класса точности В или С);

- рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 (для установок класса С с пределами допускаемой относительной погрешности при измерении массы и/или объема жидкости в потоке, массового и/или объемного расхода жидкости более ±0,2% ).

- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-110-30913175-2018 Установки поверочные ТЕСТ-РС. Технические условия
