Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА

Номер в ГРСИ РФ: 75716-19
Категория: Твердомеры
Производитель / заявитель: ООО "Метротест", г.Нефтекамск
Скачать
75716-19: Описание типа СИ Скачать 220.8 КБ
75716-19: Методика поверки МП 51-261-2019 Скачать 5.2 MБ
Заказать
Поставщик: ООО "ГОСТ"
Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77.

Информация по Госреестру

Основные данные
Номер по Госреестру 75716-19
Наименование Твердомеры переносные гидравлические
Модель ТПБ-ГМА, ТПБ-ГРА
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 19.08.2024
Производитель / Заявитель

ООО "Метротест", г.Нефтекамск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 7
Найдено поверителей 3
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75716-19: Описание типа СИ Скачать 220.8 КБ
75716-19: Методика поверки МП 51-261-2019 Скачать 5.2 MБ

Описание типа

Назначение

Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77.

Описание

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры состоят из узла гидравлического нагружения, устройства крепления образца, аналогового отсчетного устройства и элементов управления. В комплектность твердомеров входит микроскоп, предназначенный для измерения размера отпечатка. По дополнительному заказу предоставляется система анализа изображения (САИ). САИ, состоящая из цифрового микроскопа, персонального компьютера и переносного носителя информации с программным обеспечением (ПО), предназначена для автоматического измерения отпечатка и перерасчета в значение твердости.

Твердомеры выпускаются в следующих модификациях ТПБ-ГМА, ТПБ-ГРА, которые отличаются устройством крепления к поверхности образца. Твердомеры модификации ТПБ-ГРА отличаются максимальной испытательной нагрузкой.

Структура условного обозначения твердомеров:

ТПБ-ХХХХ-АВС, где ТП - твердомер переносной; Б - реализуемый способ измерения твердости (Б - метод измерения твердости по Бринеллю); ХХХХ - максимальная испытательная нагрузка; А - способ приложения нагрузки (Г- гидравлический); В - устройство крепления к поверхности образца (Р - рама винтовая, М - магнитный); С - вид отсчетного устройства контроля нагрузки (А - аналоговый индикатор).

Общий вид твердомеров представлен на рисунке 1.

в)                                                     г)

Рисунок 1 - Общий вид твердомеров

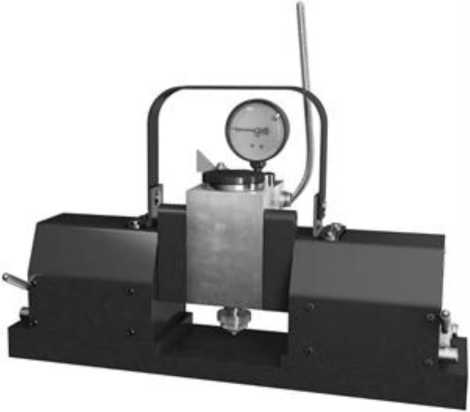

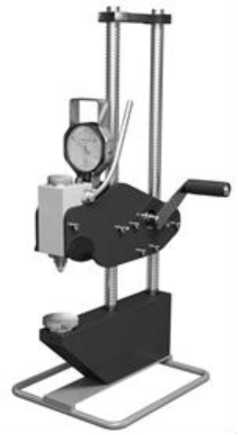

а) ТПБ-ГМА; б) ТПБ-ГРА

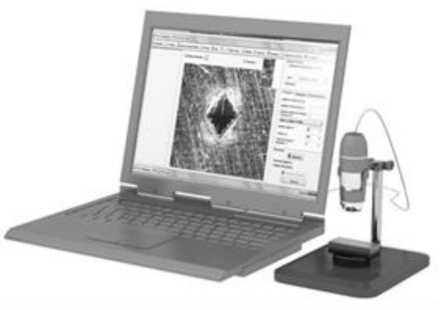

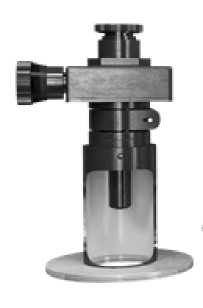

в) Микроскоп; г) Система анализа изображения (САИ)

Пломбирование твердомеров переносных гидравлических ТПБ-ГМА, ТПБ-ГРА не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров, установленное на персональном компьютере, предназначено для отображения и анализа изображений отпечатков, полученных с помощью САИ.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M-Test Твердомер

Номер версии (идентификационный номер) ПО

AB2BED42

Цифровой идентификатор ПО

M-Test T

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

ТПБ-750-ГМА

ТПБ-500-ГРА

ТПБ-750-ГРА

ТПБ-1000-ГРА

ТПБ-3000-ГРА

Шкалы твердости

HB, HBW

Испытательные нагрузки по шкалам Бринелля,

Н(кгс)

7355(750)

2452 (250); 4903 (500)

2452 (250); 4903 (500);

7355 (750)

2452 (250); 4903 (500);

7355 (750); 9807 (1000)

4903 (500);

7355 (750);

9807 (1000); 29420 (3000)

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %

±1,0

Диапазон измерений твердости по шкалам Бринелля, HB (HBW)

от 95 до 650

от 8 до 200

от 8 до 650

от 16 до 650

Пределы допускаемой относительной погрешности измерений твердости по шкалам

Бринелля, %

±3,0

Характеристики микроскопа:

- общее увеличение

- диапазон измерений длины, мм

- пределы допускаемой абсолютной погрешности измерений длины, мм

20х от 0 до 6

±0,02

Характеристики системы анализа изображения (САИ):

- диапазон увеличения

- матрица, Мпикс

- разрешение, пикс

от 20х до 200х 2 1600x1280

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

ТПБ-750-ГМА

ТПБ-    ТПБ-     ТПБ-      ТПБ-

500-ГРА 750-ГРА 1000-ГРА 3000-ГРА

Габаритные размеры твердомера, мм, не более - высота

- ширина

- длина

230

145

320

580

240

280

Диаметр  шарика  для  шкал

Бринелля, мм

5,0; 10,0

Г абаритные размеры рабочего пространства стола, мм, не более - ширина - длина

900

100

-

Высота рабочего пространства стола, мм, не более

12

350

Расстояние от центра индентора до винтовой рамы твердомера, мм, не более

-

110

Г абаритные размеры плоских образцов, мм, не более - ширина - длина

90

290

-

Г абаритные размеры труб, мм, не более

- диаметр

- длина

- толщина стенки

150

290

20

-

Масса, кг, не более

16

14

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +35 от 45 до 80 от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Твердомер переносной гидравлический ТПБ-ГМА, ТПБ-ГРА*

1 шт.

Индентор 0 10,0 мм*

1 шт.

Индентор 0 5,0 мм*

1 шт.

Стол плоский 0 4,0 мм*

1 шт.

Стол сферический 0 4,0 мм*

2 шт.

Стол v-образный 0 4,0 мм*

1 шт.

Стол (основание)*

1 шт.

Микроскоп

1 шт.

Система анализа изображения (САИ) в составе:

- цифровой микроскоп

- персональный компьютер

- переносной носитель информации с ПО

по заказу

Мера твердости

1 шт.

Рычаг вспомогательный*

1 шт.

Ключ шестигранный*

2 шт.

Кейс

1 шт.

Руководство по эксплуатации*

ТПБ.ГМА.0.РЭ

ТПБ.ГРА.0.РЭ

1 экз.

Паспорт*

ТПБ.ГМА.0.ПС

ТПБ.ГРА.0.ПС

1 экз.

Инструкция оператора по программе «M-Test Твердомер». Система анализа изображения*

M-TestT.001.0H0

1 экз.

Упаковочный лист

1 экз.

Г арантийный талон

1 экз.

Методика поверки

МП 51-261-2019

1 экз.

* в зависимости от заказа

Поверка

осуществляется по документу МП 51-261-2019 «ГСИ. Твердомеры переносные гидравлические

ТПБ-ГМА, ТПБ-ГРА. Методика поверки», утверждённому ФГУП «УНИИМ» «16» апреля 2019 г.

Основные средства поверки:

- рабочие эталоны единицы твердости по шкалам Бринелля 2-го разряда по ГОСТ 8.062-85 со значениями (100 ± 25) HB (HBW), (200 ± 50) HB (HBW), (400 ± 50) HB (HBW).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 22761-77 Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия

Нормативные документы

ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

МРСЕ.441118.008ТУ Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА.

Технические условия
