Газоанализаторы MODULA
| Номер в ГРСИ РФ: | 75719-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Belt Detection S.r.l.", Италия |
Газоанализаторы MODULA (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов и концентраций оксида углерода в воздухе, а также сигнализации о превышении установленных пороговых значений концентраций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75719-19 |
| Наименование | Газоанализаторы |
| Модель | MODULA |
| Страна-производитель | ИТАЛИЯ |
| Срок свидетельства (Или заводской номер) | 19.08.2024 |
Производитель / Заявитель
Фирма "Belt Detection S.r.l.", Италия
ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 606 |
| Найдено поверителей | 11 |
| Успешных поверок (СИ пригодно) | 596 (98%) |
| Неуспешных поверок (СИ непригодно) | 10 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75719-19: Описание типа СИ | Скачать | 996 КБ | |
| 75719-19: Методика поверки 436-162-2019МП | Скачать | 3.8 MБ |
Описание типа
Назначение
Газоанализаторы MODULA (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов и концентраций оксида углерода и углекислого газа в воздухе, а также сигнализации о превышении установленных пороговых значений концентраций.
Описание
Газоанализаторы могут применяться в качестве автономного средства контроля воздуха производственных и иных помещений, а также вне помещений для контроля воздуха окружающей среды.
Принцип работы газоанализаторов основан на обработке блоком управления специальных электрических сигналов, формируемых датчиками.

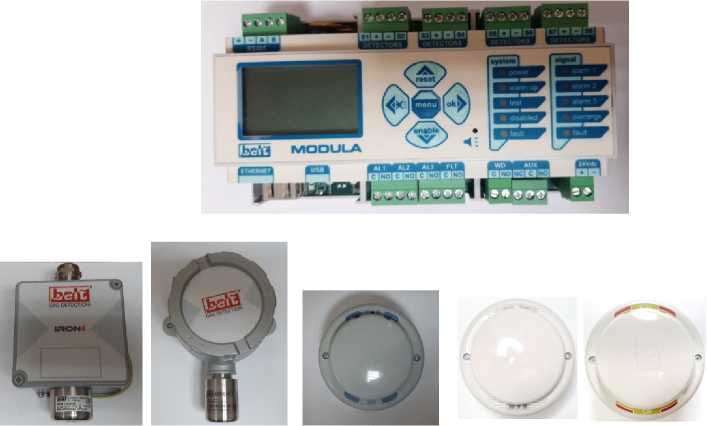

Общий вид газоанализатора представлен на рисунке 1.
Рисунок 1 - Общий вид газоанализатора MODULA
Газоанализаторы представляют собой многоблочные, мультиканальные, автоматические приборы непрерывного действия с диффузным отбором пробы воздуха. Газоанализаторы могут использоваться для включения световой и звуковой сигнализации, а также для управления электромагнитными реле, которые включают и выключают исполнительные устройства. Газоанализаторы состоят из блока управления и датчиков.
Блок управления предназначен для выдачи световой и звуковой сигнализации при превышении установленных пороговых значений и отображения текущей концентрации контролируемого газа на жидкокристаллическом дисплее, сигнализации о сбоях датчиков и окончании их срока службы. Блоки управления крепятся на DIN-рейку и имеют следующие обозначения:
- B30-MODULA4 с четырьмя аналоговыми зонами контроля;
- B30-MODULA8 с восемью аналоговыми зонами контроля;
- B30-MODULA40 с восемью аналоговыми и тридцатью двумя цифровыми зонами контроля;
- B30-MODULA128 с восемью аналоговыми и ста двадцатью цифровыми зонами контроля.
Датчики предназначены для формирования электрического аналогового сигнала в диапазоне от 4 до 20 мА и цифрового сигнала для интерфейса RS-485, пропорционального концентрации контролируемого газа. Газоанализаторы комплектуются датчиками фирмы BELT DETECTION S.r.l следующих моделей:
IRON/CAL - цифровые датчики настенного монтажа с каталитическим или электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций горючих и токсичных газов, имеют следующее наименование и обозначение:
- B40-IRON/CAL01 датчик Метана CH4;
- B40-IRON/CAL02 датчик Сжиженного газа (LPG);
- B40-IRON/CAL04 датчик Водорода H2;
- B40-IRON/CAL05 датчик Паров бензина;
- B40-IRON/CAL06 датчик Пропана C3H8;
- B40-IRON/CAL07 датчик Бутана C4H10;
- B40-IRON/CAL08 датчик Этилена C2H4;
- B40-IRON/CAL09 датчик Этанола С2Н5ОН;
- B40-IRON/CAL10 датчик Метанола CH3OH;
- B40-IRON/CAL11 датчик Ацетилена C2H2;
- B40-IRON/CAL12 датчик Пентана C5H12;
- B40-IRON/CAL13 датчик Аммиака NH3;
- B40-IRON/CAL14 датчик Толуола C7H8;
- B40-IRON/CAL15 датчик Ксилола C8H10;
- B40-IRON/CAL16 датчик Ацетона C3H6O;
- B40-IRON/CAL17 датчик Гексана C6H14;
- B40-IRON/CAL18 датчик Этана C2H6;
- B40-IRON/CAL21 датчик Пропилена C3H6;
- B40-IRON/CAL22 датчик Изобутана C4H10.
I RON/CA3S - цифровые датчики настенного монтажа с электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций оксида углерода, имеют следующее наименование и обозначение:
- B40-IRON/CA3S датчик Оксида углерода CO.
IRON/CO2 - цифровые датчики настенного монтажа с оптическим сенсором, предназначенные для обнаружения повышенных концентраций углекислого газа, имеют следующее наименование и обозначение:
- B40-IRON/CO2 датчик Углекислого газа CO2.
ATX/CAL - цифровые датчики настенного монтажа с каталитическим или электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций горючих и токсичных газов имеют следующее наименование и обозначение:
- B40-ATX/CAL01 датчик Метана CH4;
- B40-ATX/CAL02 датчик Сжиженного газа (LPG);
- B40-ATX/CAL04 датчик Водорода;
- B40-ATX/CAL05 датчик Паров бензина;
- B40-ATX/CAL06 датчик Пропана C3H8;
- B40-ATX/CAL07 датчик Бутана C4H10;
- B40-ATX/CAL08 датчик Этилена C2H4;
- B40-ATX/CAL09 датчик Этанола С2Н5ОН;
- B40-ATX/CAL10 датчик Метанола CH3OH;
- B40-ATX/CAL11 датчик Ацетилена C2H2;
- B40-ATX/CAL12 датчик Пентана C5H12;
- B40-ATX/CAL13 Датчик Аммиака NH3;
- B40-ATX/CAL14 датчик Толуола C7H8;
- B40-ATX/CAL15 датчик Ксилола C8H10;
- B40-ATX/CAL16 датчик Ацетона C3H6O;
- B40-ATX/CAL17 датчик Гексана C6H14;
- B40-ATX/CAL18 датчик Этана C2H6;
- B40-ATX/CAL21 датчик Пропилена C3H6;
- B40-ATX/CAL22 датчик Изобутана C4H10.
WPD/CAL - аналоговые датчики настенного монтажа с каталитическим сенсором, предназначенные для обнаружения повышенных концентраций горючих и токсичных газов, имеют следующее наименование и обозначение:
- B30-WPD/CAL01 датчик метана CH4;
- B30-WPD/CAL02 датчик сжиженного газа (LPG);
- B30-WPD/CAL04 датчик водорода H2;
- B30-WPD/CAL05 датчик паров бензина;
- B30-WPD/CAL06 датчик пропана C3H8;
- B30-WPD/CAL07 датчик бутана C4H10;
- B30-WPD/CAL08 датчик Этилена C2H4;
- B30-WPD/CAL09 датчик Этанола С2Н5ОН;
- B30-WPD/CAL10 датчик Метанола CH3OH;
- B30-WPD/CAL11 датчик Ацетилена C2H2;
- B30-WPD/CAL12 датчик пентана C5H12;
- B30-WPD/CAL13 датчик аммиака NH3;
- B30-WPD/CAL14 датчик Толуола C7H8;
- B30-WPD/CAL15 датчик Ксилола C8H10;
- B30-WPD/CAL16 датчик Ацетона C3H6O;
- B30-WPD/CAL17 датчик Гексана C6H14;
- B30-WPD/CAL18 датчик Этана C2H6;
- B30-WPD/CAL21 датчик Пропилена СзНб;
- B30-WPD/CAL22 датчик изобутана C4H10.
W PDL/C3 - аналоговые датчики настенного монтажа со съемным электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций оксида углерода, имеют следующее наименование и обозначение:
- B20-WPD24L/C3 датчик оксида углерода CO.
WPDS/CO2 - цифровые датчики настенного монтажа с оптическим сенсором, предназначенные для обнаружения повышенных концентраций углекислого газа, имеют следующее наименование и обозначение:
- B20-WPDS/CO2 датчик Углекислого газа CO2.
WPDS/CA3 - цифровые датчики настенного монтажа с электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций оксида углерода, имеют следующее наименование и обозначение:
- B20-WPDS/CA3 Датчик Оксида углерода CO.
WPDS - цифровые датчики настенного монтажа с каталитическим или электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций горючих газов, имеют следующее наименование и обозначение:
- B20-WPDS/CA1 Датчик Метана CH4;
- B20-WPDS/CA2 Датчик Сжиженного газа (LPG);
- B20-WPDS/CA4 Датчик Водорода H2;
- B20-WPDS/CA5 Датчик Пентана C5H12.
Нанесение знака поверки на газоанализаторы не предусмотрено.

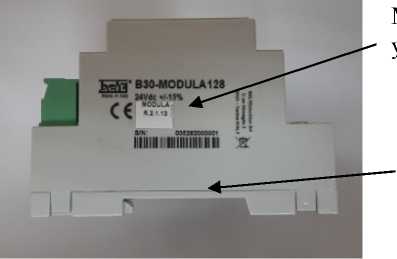

Место нанесения знака утверждения типа и схема пломбировки представлены на рисунке 2.
I
I «
830-WODULA128
24V<K --15%
Явою Ml
Место нанесения знака утверждения типа
Место нанесения пломбы
Рисунок 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, передачи по сети Ethernet по протоколу Modbus следующей информации:
- данных о состоянии прибора;
- данных о значениях измеренных компонентов;
- данных о превышении порогов по всем каналам измерения;
- сообщений об ошибках и предупреждений.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BELT MODULA Х* |
|
Номер версии (идентификационный номер) ПО |
1.0.0 и выше |
|
Цифровой идентификатор |
отсутствует |
|
* Цифровое обозначение модели 4, 8, 40, 128. | |
Влияние встроенного программного обеспечения газоанализаторов MODULA учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «Средний».
ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО газоанализатора и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Газоанализатор с датчиками IRON/CAL, IRON/CA3S, IRON/CO2, ATX/CAL | |
|
Диапазон измерений: - концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, % НКПР - концентрация аммиака, % НКПР _ _ _________________ _ -1 - концентрация оксида углерода, млн _ _ ____ ____ _________ _ -1 - концентрация углекислого газа, млн |
от 0 до 30 от 0 до 50 от 0 до 20 от 0 до 300 от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, аммиака, % НКПР |
±5 |
|
Время установления показаний по То,9, с, не более |
15 |
|
Пределы допускаемой относительной погрешности измерений концентраций оксида углерода и углекислого газа, % |
±25 |
|
Время установления показаний по То,9 при измерении концентраций оксида углерода и углекислого газа, с, не более |
60 |
Продолжение таблицы 2
|
1 |
2 |
|
Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, аммиака, оксида углерода и углекислого газа, не более |
0,5 |
|
Газоанализатор с датчиками WPDS, WPDS/CA3, WPDS/CO2 | |
|
Диапазон измерений: - концентраций метана, сжиженного газа, водорода, пентана, % НКПР _ _ _________________ _ -1 - концентрация оксида углерода, млн _ _ ____ ____ _________ _ -1 - концентрация углекислого газа, млн |
от 0 до 30 от 0 до 50 от 0 до 300 от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений концентраций метана, сжиженного газа, водорода, пентана, % НКПР |
±5 |
|
Время установления показаний по То,9, с, не более |
15 |
|
Пределы допускаемой относительной погрешности измерений концентраций оксида углерода и углекислого газа, % |
±25 |
|
Время установления показаний по То,9 при измерении концентраций оксида углерода и углекислого газа, с, не более |
60 |
|
Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций метана, сжиженного газа, водорода, пентана, оксида углерода и углекислого газа, не более |
0,5 |
|
Газоанализаторы с датчиками WPD/CAL | |
|
Диапазон измерений концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, % НКПР |
от 0 до 30 |
|
Диапазон измерений концентраций аммиака, % НКПР |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, аммиака, % НКПР |
±5 |
|
Время установления показаний по То,9, с, не более |
15 |
|
Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций метана, сжиженного газа, водорода, паров бензина, пропана, бутана, этилена, этанола, метанола, ацетилена, пентана, толуола, ксилола, ацетона, гексана, этана, пропилена, изобутана, аммиака, не более |
0,5 |
|
Газоанализаторы с датчиками WPDL/C3 | |
|
Диапазон измерений концентраций оксида углерода, млн-1 |
от 0 до 100 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений концентраций оксида углерода, % |
±25 |
|
Время установления показаний по То,9, с, не более |
60 |
|
Вариация показаний, доля от пределов допускаемой погрешности измерений концентраций оксида углерода, не более |
0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
(24,0 ± 3,6) |
|
Потребляемая мощность, Вт, не более: - датчика |
1,5 |
|
- блока управления |
4,0 |
|
Масса, кг, не более: - датчика IRON/CAL, IRON/CA3S, IRON/CO2 |
0,6 |
|
- датчика ATX/CAL |
1,5 |
|
- датчика WPD/CAL, WPDL/C3, WPDS, WPDS/CA3, WPDS/CO2 |
0,18 |
|
- блока управления |
0,33 |
|
Габаритные размеры датчиков IRON/CAL, IRON/CA3S, IRON/CO2, мм, не более: - длина |
130 |
|
- ширина |
100 |
|
- высота |
59 |
|
Габаритные размеры датчиков ATX/CAL, мм, не более: - длина |
180 |
|
- ширина |
145 |
|
- высота |
110 |
|
Габаритные размеры датчиков WPD/CAL, WPDL/C3, WPDS, WPDS/CA3, WPDS/CO2, мм, не более: - диаметр |
96 |
|
- высота |
60 |
|
Габаритные размеры блока управления, мм, не более: - длина |
160 |
|
- ширина |
90 |
|
- высота |
60 |
Продолжение таблицы 3
|
1 |
2 |
|
Условия эксплуатации блока управления: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -5 до +40 95 (без конденсата) от 84 до 107 |
|
Условия эксплуатации датчиков WPD/CAL: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -15 до +50 95 (без конденсата) от 84 до 107 |
|
Условия эксплуатации датчиков WPDS, WPDL/C3, WPDS/CA3, WPDS/CO2: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -10 до +40 95 (без конденсата) от 84 до 107 |
|
Условия эксплуатации датчиков IRON/CAL, IRON/CA3S, IRON/CO2, ATX/CAL: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -20 до +50 95 (без конденсата) от 84 до 107 |
Знак утверждения типа
методом штемпелевания на титульный лист Руководства по эксплуатации и на боковую сторону корпуса газоанализаторов в виде наклейки.
Комплектность
Комплектность газоанализатора приведена в таблице 4.
Таблица 4 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик |
ATX/CAL, IRON/CAL, IRON/CA3S, WPDS, WPDS/CA3, WPDS/CO2, WPDL/C3, WPD/CAL |
от 1 до 128 |
|
Блок управления |
B30-MODULAxx |
1 |
|
Коробка упаковочная |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
xx - цифровое обозначение модели 4, 8, 40, 128. | ||
Сведения о методах измерений
приведены в документе «Газоанализатор MODULA. Руководство по эксплуатации» п. 3.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Техническая документация фирмы BELT DETECTION S.r.l (Италия).
Другие Газоанализаторы
