Система измерительно-информационная СИИ ПВ-01

Назначение

Система измерительно-информационная СИИ ПВ-01 (далее - Система) предназначена для измерений количества тепловой энергии и параметров теплоносителя (массовый расход, масса, температура, давление) в водяных и паровых системах теплоснабжения, параметров химически очищенной воды и обессоленной воды (массовый расход, масса, температура, давление, количество тепловой энергии), получаемых ООО «КИНЕФ» от филиала ПАО «ОГК-2» - Киришская ГРЭС г. Кириши, Ленинградской области, и используемых в водяных и паровых системах теплоснабжения.

Описание

К настоящему типу средств измерений относится Система измерительноинформационная СИИ ПВ-01, заводской номер №4.

Принцип действия системы основан на применении измерительных компонентов системы (средств измерений) для измерений тепловой энергии, количества и параметров теплоносителя (вода, перегретый пар, химически очищенная и обессоленная вода), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений и объединенных в измерительную систему с помощью контроллеров измерительных ROC 827.

Система работает следующим образом:

- расходомеры    Mass    ProBar    (осредняющие    напорные    трубки

«ANNUBAR DIAMOND II+», «ANNUBAR 485» и преобразователи многопараметрические 3051SMV) измеряют массовые расходы в трубопроводах пара 7 ат, 14 ат и 1,6 МПа;

- измерительные комплексы с применением стандартных сужающих устройств (стандартные диафрагмы и преобразователи многопараметрические 3095, 3051SMV) измеряют массовый расход в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды, обессоленной воды и трубопроводе пара высокого давления 7 МПа.

Для обеспечения требуемого диапазона измерений массового расхода в трубопроводах:

- химически очищенной воды установлено по два преобразователя многопараметрических 3095/3051SMV;

- обессоленной воды и пара 7 МПа установлено по два преобразователя многопараметрических 3051SMV.

Преобразователи температуры и давления измеряют температуру и избыточное давление в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды, трубопроводе обессоленной воды и паропроводах на границе балансовой принадлежности. Также измеряется температура и давление в трубопроводе холодной воды, используемой для подпитки систем теплоснабжения, барометрическое давление и температура воздуха. Результаты измерений давления, температуры и массового расхода теплоносителей поступают в контроллеры ROC 827 по аналоговым входам (4-20) мА, где выполняется преобразование аналоговых сигналов в значения измеряемых величин и вычисление количества тепловой энергии и массы теплоносителя.

Измеренные значения передаются в компьютер автоматизированного рабочего места АРМ СИИ ПВ-01 для отображения.

Система измеряет количество тепловой энергии по двум тепловыводам водяного теплоснабжения (прямой и обратный), трубопроводу химически очищенной воды, трубопроводу обессоленной воды и 8-ми паропроводам систем парового теплоснабжения без возврата конденсата (паропроводы 7 ат № 1, 2, паропроводы 14 ат № 1, 2, 3, 4, паропровод 7 МПа и паропровод 1,6 МПа). На АРМ СИИ ПВ-01 отображаются:

- дата и время включения системы, текущие дата и время, время непрерывной наработки системы за час, текущие и предыдущие сутки, текущие и предыдущие месяцы;

- текущие и средние за час, сутки, месяц значения давлений, температур, массовых расходов теплоносителя по всем трубопроводам, а также суммарного количества отпущенного теплоносителя, количества тепловой энергии.

Система также обеспечивает:

- создание и хранение в часовых, суточных и месячных архивах результатов измерений и вычислений;

- создание и вывод на печать отчетов;

- индикацию аварийных ситуаций.

Передача информации на АРМ СИИ ПВ-01 осуществляется по проводной линии связи Ethernet.

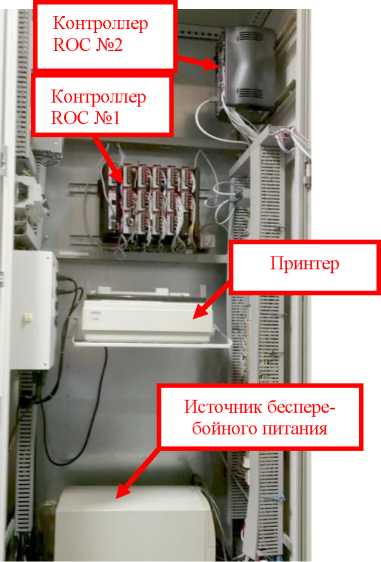

Общий вид шкафа с контроллерами измерительными ROC 827 представлен на рисунке 1.

Рисунок 1 - Общий вид шкафа ТТТК1 с контроллерами ROC

На лицевой панели шкафа с контроллерами крепится маркировочная табличка, на которой нанесено условное обозначение системы «СИИ ПВ-01», заводской номер в цифровом формате (4), знак утверждения типа.

Шкаф ШК1, в котором установлены контроллеры ROC 827, должен быть закрыт на ключ и опломбирован представителями филиала ПАО «ОГК-2» - Киришская ГРЭС

и ООО «КИНЕФ» с исключением возможности одностороннего вскрытия.

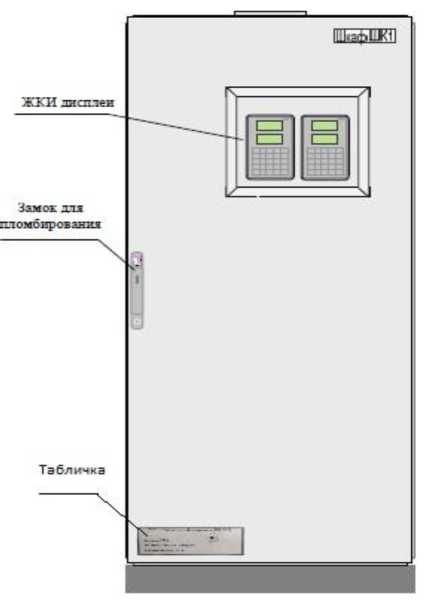

Место крепления маркировочной таблички и место пломбирования Системы показаны на рисунке 1.

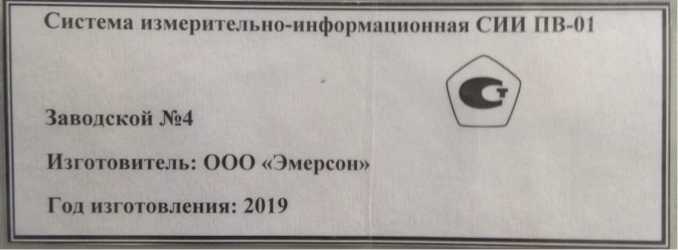

Рисунок 2 - Общий вид маркировочной таблички с заводским номером и знаком утверждения типа

Средства измерений (далее - СИ), входящие в состав Системы, приведены в таблице 1.1.

Таблица 1.1 - Средства измерений (далее - СИ), входящие в состав Системы

Сужающие устройства (далее - СУ), входящие в состав Системы, приведены в таблице 1.2.

аблица 1.2- Сужающие устройства (далее - СУ), входящие в состав Системы

№ п/п

Наименование

Нормативный документ
