Измерители крутящего момента силы цифровые ИКМСЦ
| Номер в ГРСИ РФ: | 75733-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Инструм-Рэнд", г.Павлово |
Измерители крутящего момента силы цифровые ИКМСЦ (далее по тексту - измерители) предназначены для измерения крутящего момента силы, в режимах текущего и максимального значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75733-19 |
| Действует | по 19.08.2029 |
| Наименование | Измерители крутящего момента силы цифровые |
| Модель | ИКМСЦ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 403ebb84-7374-0134-32fb-dec61b3748ef |
Производитель / Заявитель
Закрытое акционерное общество "ИНСТРУМ-РЭНД" (ЗАО "ИНСТРУМ-РЭНД"), Нижегородская обл., г. Павлово
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 364 (98%) |
| Неуспешных поверок (СИ непригодно) | 9 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
75733-19: Описание типа
2024-75733-19.pdf
|
Скачать | 287.3 КБ | |
|
75733-19: Методика поверки
2021-mp75733-19-1.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Измерители крутящего момента силы цифровые ИКМСЦ (далее по тексту - измерители) предназначены для измерения крутящего момента силы, в режимах текущего и максимального значений.
Описание
Принцип действия измерителей крутящего момента силы цифровых ИКМСЦ основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на ПК по средствам интерфейса.
Конструктивно измерители крутящего момента силы выполнены в виде измерительного узла с платой модуля управления и разъемным соединением для подключения кабеля связи. На плате модуля управления установлены контроллеры, технологический разъёмный и соединитель для подключения программатора. Базовый комплект поставки предполагает подключение измерительного узла непосредственно к компьютеру. Измерительный узел можно подключить к устройству внешнего отображения информации (блоку индикации) поставляемому по отдельному заказу.
Измерители крутящего момента силы цифровые ИКМСЦ выпускаются в следующих модификациях: ИКМСЦ 2, ИКМСЦ 5, ИКМСЦ 10, ИКМСЦ 20, ИКМСЦ 50, ИКМСЦ 100, ИКМСЦ 200, ИКМСЦ 500, ИКМСЦ 1000, ИКМСЦ 2000 и отличаются диапазоном измерений, габаритными размерами, массой, размерами присоединительного шестигранника под сменные головки.
Опломбирование измерителей крутящего момента силы цифровых ИКМСЦ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого измерителя, которая может быть вскрыта только при использовании специального инструмента.
Заводской номер в виде цифро-буквенного обозначения, состоящего из цифр и букв латинского алфавита, наносится методом лазерного гравирования на боковую поверхность корпуса измерителя.

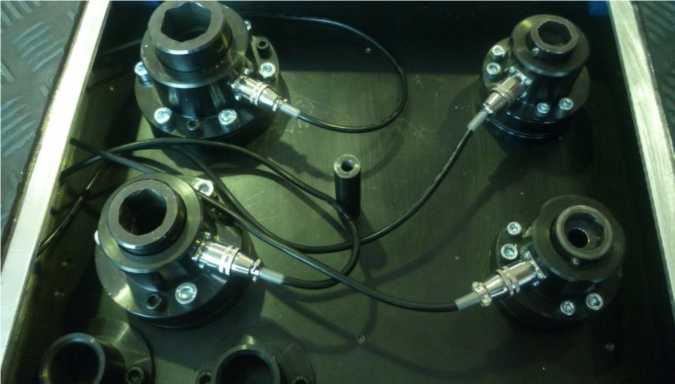

Фотография общего вида измерителей ИКМСЦ, представлена на Рисунке 1.
Рисунок 1-Общий вид измерителей крутящего момента силы цифровых ИКМСЦ
Программное обеспечение
Программное обеспечение измерителей ИКМСЦ защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения ключей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IED |
|
Номер версии (идентификационный номер ПО) |
не ниже V2.07 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик | ||||
|
Модификация |
ИКМСЦ 2 |
ИКМСЦ 5 |
ИКМСЦ 10 |
ИКМСЦ 20 |
ИКМСЦ 50 |
|
Диапазон измерений, Н^м |
от 0,4 до 2,0 |
от 1 до 5 |
от 2 до 10 |
от 4 до 20 |
от 10 до 50 |
|
Дискретность, Н^м |
0,0004 |
0,001 |
0,002 |
0,004 |
0,01 |
|
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±0,5 | ||||
Продолжение таблицы 2
|
Наименование характеристик |
Значение характе |
ристик | |||
|
Модификация |
ИКМСЦ 100 |
ИКМСЦ 200 |
ИКМСЦ 500 |
ИКМСЦ 1000 |
ИКМСЦ 2000 |
|
Диапазон измерений, Н^м |
от 20 до 100 |
от 40 до 200 |
от 100 до 500 |
от 200 до 1000 |
от 400 до 200 |
|
Дискретность, Н^м |
0,02 |
0,04 |
0,1 |
0,2 |
0,4 |
|
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±0,5 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение характеристик | |||||||||
|
Модификация |
ИКМСЦ 2 |
ИКМСЦ 5 |
ИКМСЦ 10 |
ИКМСЦ 20 |
ИКМСЦ 50 |
ИКМСЦ 100 |
ИКМСЦ 200 |
ИКМСЦ 500 |
ИКМСЦ 1000 |
ИКМСЦ 2000 |
|
Размеры присоединительного шестигранника под сменные головки, мм |
6,35 |
19 |
19 |
19 |
19 |
24 |
24 |
30 |
30 |
42 |
|
Габаритные размеры: - диаметр, не более. мм - высота, не более, мм |
75 80 |
75 70 |
75 70 |
75 70 |
75 70 |
90 75 |
90 75 |
110 90 |
110 90 |
150 120 |
|
Масса, не более, г |
800 |
800 |
800 |
800 |
800 |
1300 |
1300 |
2200 |
2200 |
9000 |
|
Напряжение питания, В |
от 3,5 до 5,5 | |||||||||
|
Средняя наработка на отказ |
100 000 циклов | |||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +40 до 75 при 35 °С от 84 до 106 | |||||||||
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность
Комплектность поставки измерителей приведена в таблице 4.
Таблица 4
|
Наименование изделия |
Количество |
Примечание |
|
Ящик упаковочный |
1 шт. | |
|
Измеритель ИКМСЦ |
1 шт. | |
|
Кабель соединительный "компьютер-измеритель" |
1 шт. | |
|
Паспорт ИКМСЦ |
1 шт. | |
|
Программа связи с компьютером (диск СD) |
1 шт. | |
|
Переходник для моментных ключей |
|
Наименование изделия |
Количество |
Примечание |
|
"шестигранник-квадрат" |
1 шт. | |
|
Руководство по эксплуатации ИКМСЦ |
1 шт. |
По согласования с заказчиком |
|
Блок индикации |
- |
По согласования с заказчиком |
|
Переходники для моментных ключей, вставки резьбовые, имитаторы эластичных соединений |
- |
По согласования с заказчиком |
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы;
ГОСТ Р 8.796 - 2012 Государственная система обеспечения единства измерений.
Измерители крутящего момента силы. Методика поверки;
ТУ 4273-013-18178253-2019 Технические условия. Измерители крутящего момента силы цифровые ИКМСЦ.
