75735-19: ИВП Преобразователи виброперемещений - Производители, поставщики и поверители

Преобразователи виброперемещений ИВП

Номер в ГРСИ РФ: 75735-19
Производитель / заявитель: ООО "ИР ЛИИ СПб", г.С.-Петербург
Скачать
75735-19: Описание типа СИ Скачать 168.8 КБ
75735-19: Методика поверки МП 204/3-3-2019 Скачать 3.5 MБ
Нет данных о поставщике
Преобразователи виброперемещений ИВП поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи виброперемещений ИВП (далее - преобразователи) предназначены для измерения амплитудного значения виброперемещения.

Информация по Госреестру

Основные данные
Номер по Госреестру 75735-19
Наименование Преобразователи виброперемещений
Модель ИВП
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 19.08.2024
Производитель / Заявитель

ООО "ИР ЛИИ СПб", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 896
Найдено поверителей 8
Успешных поверок (СИ пригодно) 891 (99%)
Неуспешных поверок (СИ непригодно) 5 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

75735-19: Описание типа СИ Скачать 168.8 КБ
75735-19: Методика поверки МП 204/3-3-2019 Скачать 3.5 MБ

Описание типа

Назначение

Преобразователи виброперемещений ИВП (далее - преобразователи) предназначены для измерения амплитудного значения виброперемещения.

Описание

Принцип действия преобразователей основан на преобразовании амплитуды колебаний контролируемого объекта в электрический сигнал, пропорциональный амплитудному значению виброперемещения.

Преобразователи конструктивно состоят из заключенного в герметичный корпус пьезорезистивного акселерометра, принцип действия которого основан на изменении электрического сопротивления, которое пропорционально виброускорению, воздействующему на преобразователь, и электронной платы, обеспечивающей двойное интегрирование выходного сигнала акселерометра.

Преобразователи виброперемещений ИВП выпускаются в трех модификациях: ИВП-0,5/200, ИВП-0,8/200 и ИВП-2/400, различающихся между собой диапазонами рабочих частот.

Преобразователи виброперемещений ИВП каждой модификации могут выпускаться со встроенным соединительным кабелем или с коннектором для подключения внешнего соединительного кабеля.

Преобразователи виброперемещений ИВП каждой модификации выпускаются в двух исполнениях, различающихся между собой типом выходного сигнала. Выходной сигнал преобразователя может быть по переменному напряжению или по переменному току. Тип выходного сигнала преобразователя обозначен на боковой стороне корпуса соответствующими обозначениями: «Вольтовый выход» или «Токовый выход».

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными, расположенную на корпусе преобразователя. Нанесение знака поверки на средство измерений не предусмотрено.

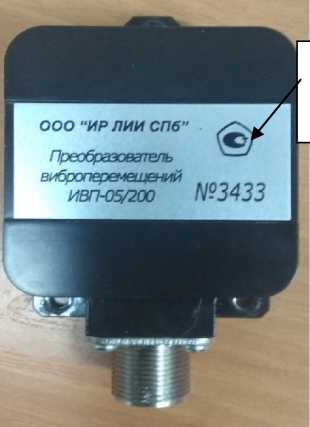

Общий вид преобразователей виброперемещений ИВП и место нанесения знака утверждения типа представлены на рисунке 1.

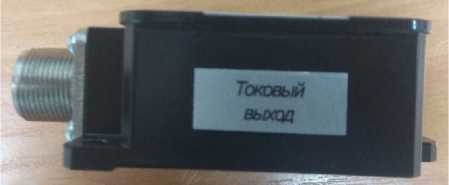

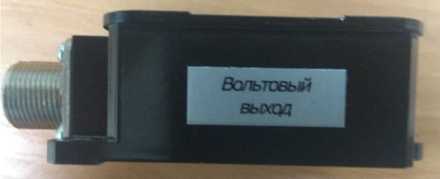

Маркировка типа выходного сигнала преобразователей виброперемещений ИВП представлена на рисунке 2.

Место нанесения знака утверждения типа

[lptv6txi3OHcmwb

ИВП-ОУ200

№3436

С коннектором для подключения внешнего соединительного кабеля

Со встроенным соединительным кабелем

Рисунок 1 - Общий вид преобразователей виброперемещений ИВП и место нанесения знака утверждения типа

Рисунок 2 - Маркировка типа выходного сигнала преобразователей виброперемещений ИВП

Пломбирование преобразователей виброперемещений ИВП не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение ихарактеристики

Модификация

ИВП-0,5/200

ИВП-0,8/200

ИВП-2/400

Диапазон измерения амплитудного значения виброперемещения, мкм

от 15 до 500

Диапазоны рабочих частот, Г ц

от 0,5 до 200

от 0,8 до 200

от 2 до 400

Продолжение таблицы 1 - Метрологические характеристики

Наименование характеристики

Значение ихарактеристики

Модификация

ИВП-0,5/200

ИВП-0,8/200

ИВП-2/400

Номинальные значения коэффициента преобразования на базовой частоте 45 Гц: - для выхода по напряжению, мВ/мкм - для выхода по току, мкА/мкм

10

16

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях измерений, %

±3

Нелинейность амплитудной характеристики, %, не более

±2

Диапазоны рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±5 %, Гц

от 0,5 до 150 включ.

от 0,8 до 150 включ.

от 2 до 200 включ.

Диапазоны рабочих частот с неравномерностью амплитудно-частотной характеристики не более ±6 %, Гц

св. 150 до 200

св. 200 до 400

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонения коэффициента преобразования от номинального значения, вызванные изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, (мВ^мкм-1)/°С [(мкА^мкм-1)/°С]

±0,15

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Модификация

ИВП-0,5/200

ИВП-0,8/200

ИВП-2/400

Параметры электрического питания:

- напряжение постоянного тока, В:

- 4-х проводная схема подключения

- 2-х и 3-х проводная схемы подключения

от 12 до 15

от 12 до 24

Нормальная область значений температуры окружающей среды, °С

от +15 до +25

Рабочая область значений температуры окружающей среды, °С

от -10 до +80

Габаритные размеры (длина ^ширина х высота), мм, не более

27x54x86,5

Масса, г, не более

130

Знак утверждения типа

наносится на корпус преобразователя методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь виброперемещений

ИВП

1 шт.

Руководство по эксплуатации

ИВП-001 РЭ

1 экз

Паспорт

ИВП-001 ПС

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации ИВП-001 РЭ «Преобразователь виброперемещений ИВП», раздел 1.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Технические условия ИВП-001.ТУ «Преобразователи виброперемещений ИВП».
