Анализаторы оборудования беспроводных локальных сетей MT8862A
Номер в ГРСИ РФ: | 75804-19 |
---|---|
Производитель / заявитель: | Фирма "Anritsu Corporation", Япония |
Анализаторы оборудования беспроводных локальных сетей MT8862A (далее -анализаторы) предназначены для измерения и анализа характеристик сигналов (мощность, частота, потери в тракте, параметры векторной модуляции и другие параметры) в системах беспроводных локальных сетей.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 75804-19 |
Наименование | Анализаторы оборудования беспроводных локальных сетей |
Модель | MT8862A |
Страна-производитель | ЯПОНИЯ |
Срок свидетельства (Или заводской номер) | 19.08.2024 |
Производитель / Заявитель
Фирма "Anritsu Corporation", Япония
ЯПОНИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 18 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 18 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
75804-19: Описание типа СИ | Скачать | 175.4 КБ | |
75804-19: Методика поверки МТ8862А/МП-2019 | Скачать | 3.3 MБ |
Описание типа
Назначение
Анализаторы оборудования беспроводных локальных сетей MT8862A (далее -анализаторы) предназначены для измерения и анализа характеристик сигналов (мощность, частота, потери в тракте, параметры векторной модуляции и другие параметры) в системах беспроводных локальных сетей.
Описание
Анализаторы имеют в своем составе передатчик (генератор сигналов), приемник (анализатор сигналов), опорный генератор синхронизации, управляющий контроллер. Два основных канала (Main1, Main2) могут работать как на передачу, так и на прием сигналов, дополнительный канал (Aux) осуществляет только передачу сигналов. Синхронизация анализаторов осуществляется от внутреннего опорного генератора либо внешним сигналом.
Для управления работой анализаторов необходим внешний компьютер, подключаемый по интерфейсу Ethernet.
Диапазон частот анализаторов в базовом исполнении составляет от 2400 до 2500 МГц, с аппаратной опцией MT8862A-001 - дополнительно от 5000 до 6000 МГц, с аппаратной опцией MT8862A-002 - дополнительно от 6000 до 7300 МГц.
По заказу поставляются программные опции:
- детализированный анализ сигналов WLAN IEEE 802.11a/b/g/n;
- детализированный анализ сигналов WLAN IEEE 802.11ac, WLAN IEEE 802.11ax;
- анализ сигналов в системах с разнесенным приемом и передачей (2х2 MIMO);
- защищенный пользователем режим.
Конструктивно анализаторы выполнены в виде настольного моноблока в металлическом корпусе. Общий вид передней панели анализаторов с обозначением места нанесения знака утверждения типа и знака поверки представлен на рисунке 1. Общий вид задней панели анализаторов и схема пломбировки от несанкционированного доступа показаны на рисунке 2.
На задней панели находится самоклеющаяся этикетка с заводским (серийным номером) в формате 10-ти цифр, однозначно идентифицирующим каждый экземпляр анализаторов. Фрагмент задней панели с этикеткой показан на рисунке 3.
место нанесения знака утверждения типа и знака поверки

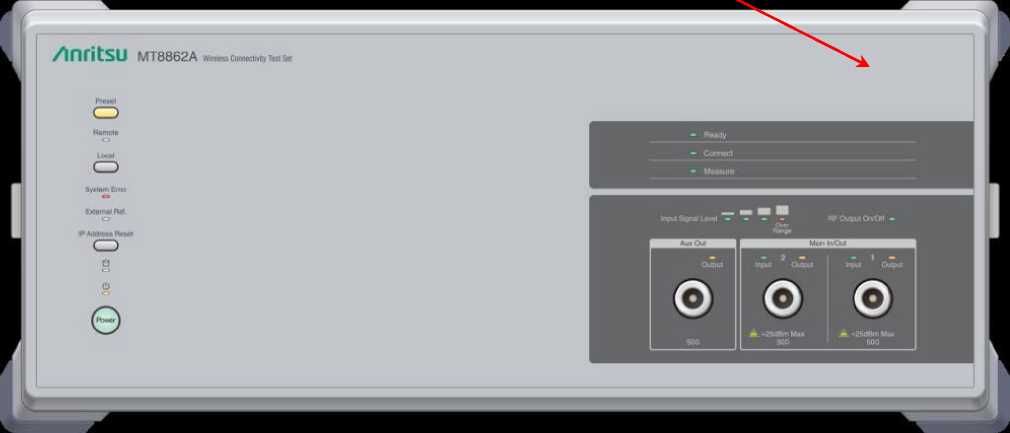

Рисунок 1 - Общий вид анализаторов (передняя панель)
схема пломбировки от несанкционированного доступа (стикер)

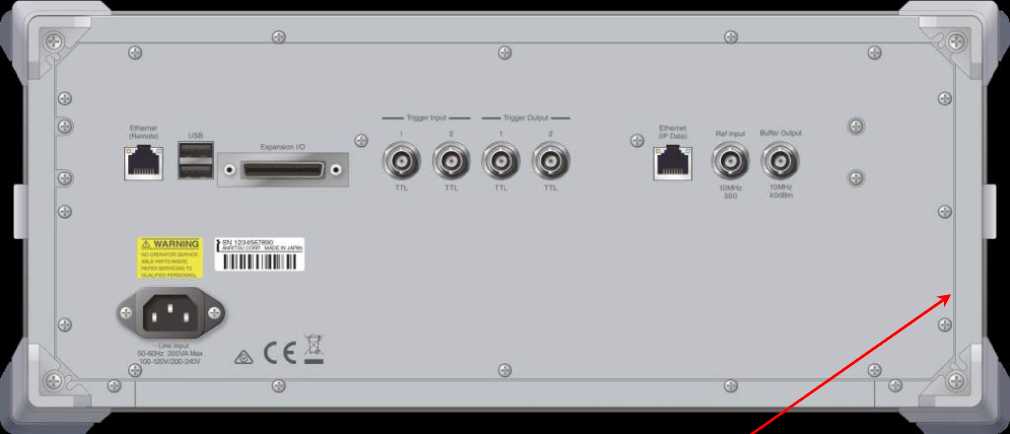

Рисунок 2 - Общий вид анализаторов (задняя панель)

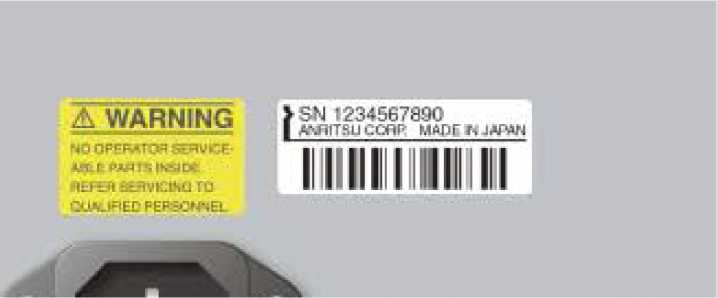

Рисунок 3 - Фрагмент задней панели анализаторов с этикеткой
Программное обеспечение
Программное обеспечение предустановлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы и отображения измерительной информации, интерфейс пользователя реализован через подключение внешнего компьютера по интерфейсу Ethernet.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MT8862A Package |
Номер версии (идентификационный номер) |
Package Version не ниже 02.01.07 |
Технические характеристики
Метрологические и основные технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
ОПОРНЫЙ ГЕНЕРАТОР | |
Частота, МГ ц |
10 |
Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °C |
±2,2^10—8 |
Относительный годовой дрейф частоты, не более |
±1,040—7 |
Уровень сигнала на выходе синхронизации, дБм 1), не менее |
0,0 |
Диапазон частоты сигнала на входе синхронизации, МГ ц |
10 ±10-10-6 |
Уровень сигнала на входе синхронизации, дБм |
от -15 до +20 |
Продолжение таблицы 2
1 |
2 |
ПЕРЕДАТЧИК (ГЕНЕРАТОР СИГНАЛО] |
В) |
Диапазон частот, МГ ц | |
базовое исполнение с опцией MT8862A-001 дополнительно с опцией MT8862A-002 дополнительно |
от 2400 до 2500 от 5000 до 6000 .....от6000до7300.......................................................... |
Разрешение по частоте, Г ц |
1,0 |
Диапазон установки уровня мощности, дБм |
от -120 до 0 |
Разрешение по уровню мощности, дБ |
0,1 |
Пределы допускаемой относительной погрешности установки уро температуре (25 ±5) °C, дБ на частотах от 2400 до 2500 МГ ц на частотах от 5000 до 7300 МГц |
вня мощности при "±1,0....................................................................................................................... ■±1,3........................................................................................................................ |
Относительный уровень второй гармоники, дБ, не более |
-25 |
ПРИЕМНИК (АНАЛИЗАТОР СИГНАЛОВ) | |
Диапазон частот, МГ ц | |
базовое исполнение с опцией MT8862A-001 дополнительно с опцией MT8862A-002 дополнительно |
от 2400 до 2500 от 5000 до 6000 .....от"'600'0"'до"'730'0.......................................................... |
Разрешение по частоте, Г ц |
1,0 |
Диапазон установки опорного уровня мощности, дБм |
от -65до +25 |
Разрешение по уровню мощности, дБ |
0,1 |
Пределы допускаемой относительной погрешности измерения уровня мощности P при температуре (25 ±5) °C, дБ | |
в узкополосном режиме (полоса измерения 300 кГц) | |
-30 дБм < P < +25 дБм |
±0,7 |
-55 дБм < P < -30 дБм |
±0,9 |
-65 дБм < P < -55 дБм |
±1,1 |
в широкополосном режиме (полоса измерения 160 МГц) -30 дБм < P < +25 дБм -50 дБм < P < -30 дБм |
±0,7 ±1,0 |
Нелинейность вертикальной шкалы при уровне мощности P, дБ, не более | |
в узкополосном режиме (полоса измерения 300 кГц), опорный уровень от 0 до -40 дБм | |
P > -55 дБм |
±0,2 |
-65 дБм < P < -55 дБм |
±0,4 |
в широкополосном режиме (полоса измерения 160 МГц), опорный уровень от 0 до -30 дБм | |
P > -40 дБм |
±0,4 |
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Тип высокочастотных соединителей каналов |
N(f) | |
КСВН каналов, не более |
Mainl, Main2 |
Aux |
на частотах от 2400 до 2500 МГц |
1,5 |
1,5 |
на частотах от 5000 до 7300 МГц |
1,7 |
1,6 |
Напряжение сети питания частотой 50 Гц |
от 200 до 240 | |
Потребляемая мощность, В^А, не более |
350 | |
Габаритные размеры (ширина х высота х глубина), мм |
426x177x390 | |
Масса, кг, не более |
14 | |
Рабочие условия применения | ||
температура окружающего воздуха, °C |
от 5 до 45 | |
относительная влажность воздуха, % |
от 40 до 80 |
Знак утверждения типа
наносится на переднюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
Наименование и обозначение |
Количество |
Анализатор оборудования беспроводных локальных сетей MT8862A |
1 шт. |
Аппаратные и программные опции |
по заказу |
Кабель сетевой |
1 шт. |
Кабель LAN (Ethernet) |
1 шт. |
Компакт-диск с документацией и программным обеспечением |
1 шт. |
Анализаторы оборудования беспроводных локальных сетей MT8862A. Руководство по эксплуатации M-W3901AE-10.0R |
1 экз. |
Сведения о методах измерений
приведены в главе 3 «Основные операции» руководства по эксплуатации M-W3901AE-10.0R.
Нормативные документы
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Техническая документация изготовителя - фирмы «Anritsu Corporation».
