Генераторы сигналов низкочастотные Г3-139/1
| Номер в ГРСИ РФ: | 75830-19 |
|---|---|
| Производитель / заявитель: | ООО НПП "Радио, приборы и связь", г.Нижний Новгород |
Генератор сигналов низкочастотный Г3-139/1 (далее по тексту - генератор) предназначен для формирования немодулированных синусоидальных колебаний с ультрамалым уровнем коэффициента гармоник, высокой стабильностью и точностью установки напряжения и частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75830-19 |
| Наименование | Генераторы сигналов низкочастотные |
| Модель | Г3-139/1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.08.2024 |
Производитель / Заявитель
ООО "НПП "Радио, приборы и связь", г.Нижний Новгород
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 75830-19: Описание типа СИ | Скачать | 221.5 КБ | |
| 75830-19: Методика поверки РПИС.411166.015-1 РЭ | Скачать | 1.1 MБ |
Описание типа
Назначение
Генератор сигналов низкочастотный Г3-139/1 (далее по тексту - генератор) предназначен для формирования немодулированных синусоидальных колебаний с ультрамалым уровнем коэффициента гармоник, высокой стабильностью и точностью установки напряжения и частоты.
Описание
Принцип действия генератора основан на способе прямого цифрового синтеза сигнала требуемой частоты от опорного кварцевого генератора.
Синтезированный синусоидальный сигнал фильтруется от гармоник синхронно-перестраиваемым по частоте фильтром нижних частот и далее через усилитель напряжения и систему аттенюаторов выводится на выход прибора. Для стабилизации амплитуды сигнала синтезатор частоты и фильтр нижних частот охвачены кольцом системы автоматического регулирования. Плавная регулировка амплитуды сигнала осуществляется цифро-аналоговым преобразователем, входящим в кольцо системы автоматического регулирования.
Конструктивно генератор выполнен в металлическом корпусе настольного типа.
На лицевой панели генератора размещены органы управления, подключения и цветной дисплей.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Информация об установленных параметрах и режимах в приборе выводится на дисплей. Для дистанционного управления прибором имеется встроенный интерфейс RS-232.
Общий вид генератора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

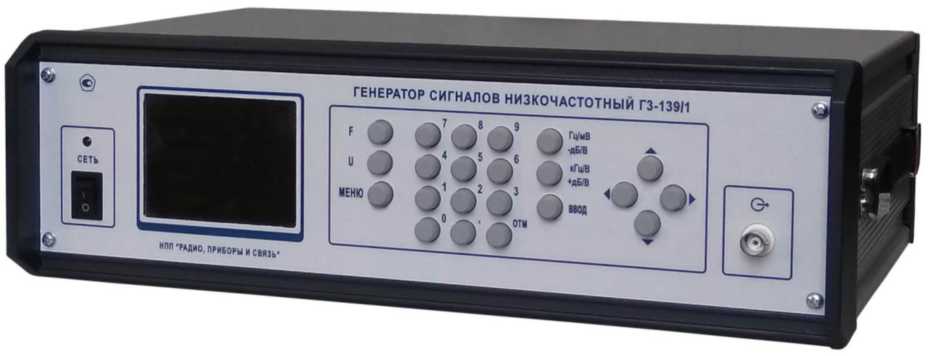

Рисунок 1 - Общий вид генератора сигналов низкочастотного Г3-139/1

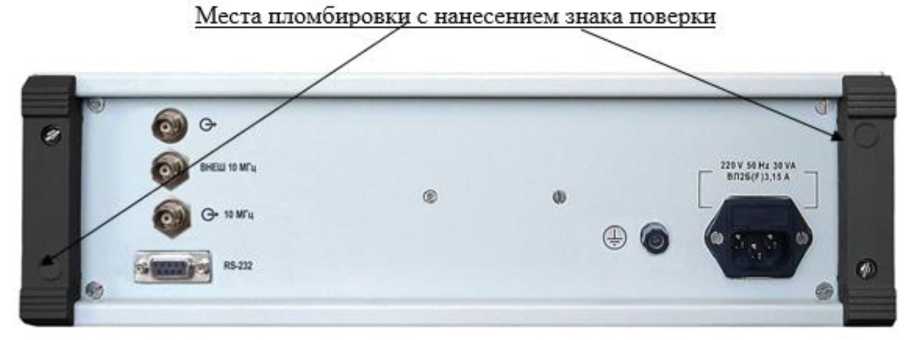

Места пломбировки с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение
Встраиваемое программное обеспечение для контроллера выполнено на платформе NET Micro Framework 4.2.
В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:
- без нарушения целостности конструкции прибора и заводских пломб невозможно уда-ление/замена контроллера или замена встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
У ровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LowFreqOutput G3-139/1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного сигнала, Гц |
от 10 до 106 |
|
Дискретность установки частоты, Гц - в диапазоне частот от 10 Гц до 10 кГц включ. - в диапазоне частот св. 10 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 1000 кГц |
0,1 1 10 |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
±(540-6f + 0,01 Гц)* |
|
Диапазон установки выходного напряжения (Uy), В - на нагрузке 600 Ом - на нагрузке 50 Ом |
от 10 до 10-10-6 от 5 до 10Л0-6 |
Продолжение таблицы 2
|
Наименование характеристик |
Значение |
|
Дискретность установки выходного напряжения: - в диапазоне св. 1 до 10 В, мВ - в диапазоне св. 100 до 1000 мВ включ., мВ - в диапазоне св. 10 до 100 мВ включ., мВ - в диапазоне св. 1 до 10 мВ включ., мВ - в диапазоне от 10 до 1000 мкВ включ., мкВ |
0,1 0,01 0,001 0,0001 0,01 |
|
Опорный уровень выходного напряжения на частоте 1 кГц, В: - на сопротивлении нагрузки (600±6) Ом - на сопротивлении нагрузки (50±0,5) Ом |
10 5 |
|
Пределы допускаемой основной относительной погрешности установки опорного уровня выходного напряжения, дБ |
±0,006 |
|
Неравномерность опорного уровня выходного напряжения, дБ - в диапазоне частот от 10 Гц до 100 Гц включ. - в диапазоне частот св. 100 Гц до 200 кГц включ. - в диапазоне частот св. 200 кГц до 500 кГц включ. - в диапазоне частот св. 500 кГц до 1000 кГц |
±0,02 ±0,006 ±0,01 ±0,02 |
|
Пределы допускаемой погрешности установки выходного напряжения относительно опорного уровня выходного напряжения, дБ |
значения приведены в таблице 3 |
|
Нестабильность выходного напряжения за любые 3 ч работы после самопрогрева в течение 1 ч, дБ |
±0,006 |
|
Коэффициент гармоник выходного напряжения, % - в диапазоне частот от 10 Гц до 100 Гц включ. - в диапазоне частот св. 100 Гц до 20 кГц включ. - в диапазоне частот св. 20 кГц до 60 кГц включ. - в диапазоне частот св. 60 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 200 кГц включ. - в диапазоне частот св. 200 кГц до 500 кГц включ. - в диапазоне частот св. 500 кГц до 1000 кГц |
0,005 0,003 0,005 0,007 0,01 0,05 0,1 |
|
Выходное сопротивление генератора, Ом, менее - в диапазоне напряжений от 10 В до 10 мВ включ. - в диапазоне напряжений менее 10 мВ до 10 мкВ |
0,1 1,5 |
|
Пределы допускаемой дополнительной погрешности установки опорного уровня выходного напряжения от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
1,0 |
|
Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от 15 до 25 80 от 84 до 106,7 |
|
*где f - установленное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой погрешности установки выходного напряжения
|
Выходное напряжение, В |
Пределы допускаемой погрешности установки выходного напряжения, дБ, в диапазоне частот | ||
|
от 0,01 до 100 кГц включ. |
св. 100 до 500 кГц включ. |
св. 500 до 1000 кГц | |
|
от 10 до 10-1 включ. |
±0,01 |
±0,02 |
±0,03 |
|
менее 10-1 до 3,16-10’5 включ. |
±0,0006D* |
±0,001D* |
±0,002D* |
|
менее 3,16-10’5 до 1-10-5 включ. |
±0,1 |
±0,2 |
±0,3 |
|
' 1 *где D=20lg и , Uy - установленное значение напряжения, В | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры, мм, не более | |
|
- высота |
115 |
|
- ширина |
375 |
|
- длина |
270 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от 5 до 40 |
|
- относительная влажность, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов низкочастотный Г3-139/1 |
РПИС.411166.015-1 |
1 шт. |
|
Комплект принадлежностей |
РПИС.411918.010 |
1 шт. |
|
Руководство по эксплуатации |
РПИС. 411166.015-1 РЭ |
1 экз. |
|
Формуляр |
РПИС. 411166.015-1 ФО |
1 экз. |
Поверка
осуществляется по документу РПИС. 411166.015-1 РЭ «Генератор сигналов низкочастотный
Г3-139/1. Руководство по эксплуатации» раздел 7 «Поверка прибора», утвержденному
ФБУ «Нижегородский ЦСМ» 19 апреля 2019 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76);
- установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01 (регистрационный номер в Федеральном информационном фонде 54367-13);
- измеритель нелинейных искажений С6-22 (регистрационный номер в Федеральном информационном фонде 69447-17);
- анализатор спектра FSP-3 (регистрационный номер в Федеральном информационном фонде 26744-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
РПИС.411166.015-1 ТУ Генератор сигналов низкочастотный Г3-139/1. Технические условия
