Датчики весоизмерительные тензорезисторные Уралвес К-Б

Номер в ГРСИ РФ: 75852-19
Категория: Датчики весоизмерительные
Производитель / заявитель: ООО "Вектор-ПМ", г. Пермь
Скачать
75852-19: Описание типа СИ Скачать 168 КБ
Заказать
Поставщик: НПО "СПЕКТР"
Датчики весоизмерительные тензорезисторные Уралвес К-Б поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики весоизмерительные тензорезисторные «Уралвес К-Б» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Информация по Госреестру

Основные данные
Номер по Госреестру 75852-19
Наименование Датчики весоизмерительные тензорезисторные
Модель Уралвес К-Б
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.08.2024
Производитель / Заявитель

ООО "Вектор-ПМ", г.Пермь

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 289
Найдено поверителей 8
Успешных поверок (СИ пригодно) 289 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 28.03.2024

Поверители

Скачать

75852-19: Описание типа СИ Скачать 168 КБ

Описание типа

Назначение

Датчики весоизмерительные тензорезисторные «Уралвес К-Б» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - изгиб.

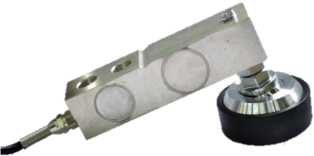

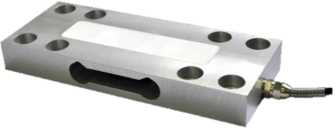

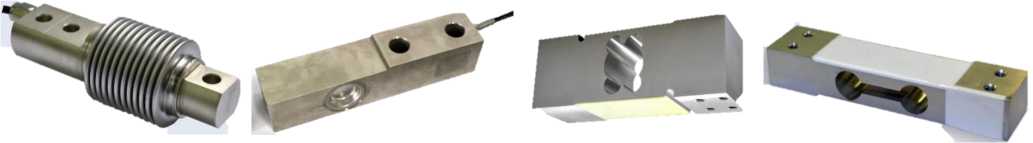

Общий вид датчиков представлен на рисунке 1.

Уралвес К-Б-14А      Уралвес К-Б-12А

Уралвес К-Б-10Г      Уралвес К-Б-10А

Уралвес К-Б-10В

Уралвес К-Б-12Т

Рисунок 1 - Общий вид датчиков

Уралвес К-Б-12У

Обозначение модификаций датчиков имеет вид Уралвес К-Б-Х1 (Х2)-Х3, где:

X1 - условное обозначение исполнения:

14А;

12А;

10Г;

10А;

10В;

12Т;

12У

X2 - условное обозначение материала корпуса*:

Н - корпус из нержавеющей стали;

* базовое исполнение корпуса (легированная сталь) не указывается

X 3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:

- класс точности;

- максимальное число поверочных интервалов;

- обозначение вида нагрузки, прикладываемой к датчику;

- торговая марка изготовителя;

- модификация датчика;

- максимальная нагрузка Emax;

- заводской номер;

- предельные значения температуры;

- минимальный поверочный интервал vmin;

- предел допустимой нагрузки Elim;

- знак утверждения типа.

Программное обеспечение

отсутствует.

Технические характеристики

М етрологические и технические характеристики датчиков приведены в таблицах 1 - 2.

Таблица 1 - Метрологические и технические характеристики датчиков

Наименование параметра

Значение

Уралвес К-Б-12У

Уралвес К-Б-12А

Уралвес К-Б-12Т

Максимальная нагрузка, Еmax, т

0,25; 0,5; 0,75;

1; 1,5; 2; 2,5; 3;

5; 7,5; 10

0,3; 0,5; 1; 2; 3; 5; 7,5; 10; 15;

20; 25

1; 2; 3; 5; 10; 20

Выходной сигнал, мВ/В

2,0 ±0,002

1,0 ±0,05

Входное сопротивление, Ом

400 ±20

750 ±10

Выходное сопротивление, Ом

352 ±3

702 ±3

Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000)

С

Максимальное число поверочных интервалов (n max)

1000; 2000; 3000

Доля от пределов допускаемой погрешности весов (p lc)

0,7

Классификация по влажности

CH

Минимальный поверочный интервал (vmin)

Еmax /10000

Предельные значения температуры, °С

от -30 до +50

Напряжение питания, В

от 5 до 12

Предел допустимой нагрузки (Elim), % от

Emax

125

Таблица 2 - Метрологические и технические характеристики датчиков

Наименование параметра

Значение

Уралвес К-Б-10А

Уралвес К-Б-10В

Уралвес К-Б-10Г

Уралвес К-Б-14А

Максимальная нагрузка, Еmax, т

0,005;

0,006;

0,008; 0,01;

0,015; 0,03;

0,05; 0,1;

0,15; 0,2;

0,25

0,05; 0,1;

0,15; 0,3; 0,5;

0,75; 1; 1,2

0,05; 0,1;

0,15; 0,2;

0,3; 0,5; 0,8

0,005; 0,01;

0,02; 0,03;

0,04; 0,05;

0,075; 0,1;

0,15; 0,2; 0,25;

0,3; 0,5

Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000)

С

Максимальное число поверочных интервалов (n max)

1000; 2000; 3000

Доля от пределов допускаемой погрешности весов (p lc)

0,7

Классификация по влажности

CH

Выходной сигнал, мВ/В

2,0 ±0,002

Входное сопротивление, Ом

400 ±20

Выходное сопротивление, Ом

352 ±5

Минимальный поверочный интервал (vmin)

Еmax /10000

Предельные значения температуры, °С

от -30 до +50

Напряжение питания, В

от 5 до 12

Предел допустимой нагрузки (Elim), % от

Emax

125

Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-Б-12У

Еmax, кг

Габаритные размеры, мм, не более

Длина

Ширина

Высота

250;500; 750; 1000; 1500; 2000; 2500

130

35

35

3000; 5000

175

40

40

7500; 10000

230

55

55

Таблица 4 - Габаритные размеры датчиков модификации Уралвес К-Б-12А

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

300; 500; 1000; 2000; 3000

205

40

45

5000; 7500

240

50

55

10000

280

60

70

15000; 20000; 25000

320

70

85

Таблица 5 - Габаритные размеры датчиков модификации Уралвес К-Б-12Т

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

1000; 2000; 3000

180

60

100

5000

200

75

140

10000, 20000

260

110

175

Таблица 6 - Габаритные размеры датчиков модификации Уралвес К-Б-10А

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

5; 6; 8; 10; 15; 30

130

25

25

50; 100; 150; 200; 250

150

40

40

Таблица 7 - Габаритные размеры датчиков модификации Уралвес К-Б-10В

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

50; 100; 150; 300; 500; 750; 1000; 1200

250

100

50

Таблица 8 - Габаритные размеры датчиков модификации Уралвес К-Б-10Г

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

50; 100; 150; 200; 300; 500; 800

175

60

65

Таблица 9 - Габаритные размеры датчиков модификации Уралвес К-Б-14А

Еmax, кг

Г абаритные размеры, мм, не более

Длина

Диаметр

5; 10; 20; 30; 40; 50; 75; 100; 150; 200; 250;

300; 500

120

45

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 10 — Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик

_

1 шт.

Паспорт

ВПМ 4273-005.К-Б ПС

1 экз.

Руководство по эксплуатации

ВПМ 4273-005.К-Б РЭ

1 экз. *

* На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе

Поверка

осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 % до 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»

ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4273-007-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-Б». Технические условия»
