Датчики весоизмерительные тензорезисторные Уралвес К-С
| Номер в ГРСИ РФ: | 75853-19 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | ООО "Вектор-ПМ", г. Пермь |
| 75853-19: Описание типа СИ | Скачать | 129.8 КБ |
Датчики весоизмерительные тензорезисторные «Уралвес К-С» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75853-19 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | Уралвес К-С |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.08.2024 |
Производитель / Заявитель
ООО "Вектор-ПМ", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 690 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 669 (97%) |
| Неуспешных поверок (СИ непригодно) | 21 (3%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75853-19: Описание типа СИ | Скачать | 129.8 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные «Уралвес К-С» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

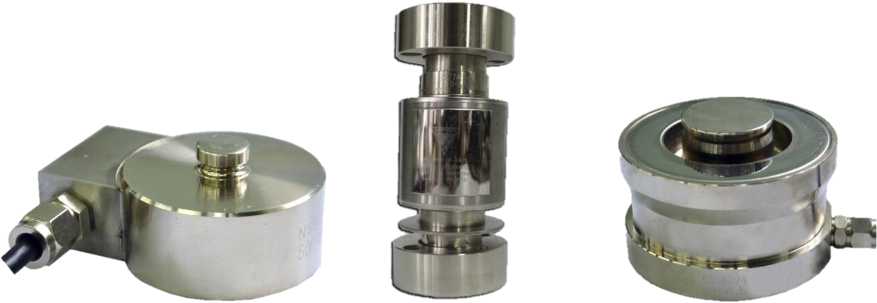

Общий вид датчиков представлен на рисунке 1.
Уралвес К-С-18М Уралвес К-С-18Д
Уралвес К-С-18З
Рисунок 1 - Общий вид датчиков
Обозначение модификаций датчиков имеет вид Уралвес К-С-Х1 (Х2)-Х3, где:
X1 - условное обозначение исполнения:
18М;
18Д;
18З
X2 - условное обозначение материала корпуса*:
Н - корпус из нержавеющей стали;
*базовое исполнение корпуса (легированная сталь) не указывается
X3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах. Маркировочная табличка содержит следующую информацию:
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- торговая марка изготовителя;
- модификация датчика;
- максимальная нагрузка Emax;
- заводской номер;
- предельные значения температуры;
- минимальный поверочный интервал vmin;
- предел допустимой нагрузки Elim;
- знак утверждения типа.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 4.
Таблица 1 - Метрологические и технические характеристики датчиков
|
Наименование характеристики |
Значение | ||
|
Уралвес К-С-18Д |
Уралвес К-С-18З |
Уралвес К-С-18М | |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
C | ||
|
Максимальное число поверочных интервалов (n max) |
1000; 2000; 3000 | ||
|
Доля от пределов допускаемой погрешности весов (Р LC) |
0,7 | ||
|
Классификация по влажности |
CH | ||
|
Выходной сигнал, мВ/В |
2,0 ±0,02 |
2,85 ±0,2 |
2,0 ±0,02 |
|
Входное сопротивление, Ом |
400 ±20 |
1450±10 |
400 ±20 |
|
Выходное сопротивление, Ом |
352 ±5 |
1402 ±5 |
352 ±5 |
|
Максимальная нагрузка (Emax), т |
10, 15, 20, 25, 30, 40, 50, 60 |
1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47; 68; 100 |
0,05; 0,1; 0,2; 0,5; 1; 2; 3; 5 |
|
Минимальный поверочный интервал (vmin) |
Еmax /10000 | ||
|
Предельные значения температуры, °С |
от -30 до +50 | ||
|
Напряжение питания, В |
от 5 до 12 | ||
|
Предел допустимой нагрузки (Elim), % от Emax |
125 | ||
Таблица 2 - Габаритные размеры датчиков модификации Уралвес К-С-18Д
|
Emax, т |
Г абаритные размеры, не более, мм | |
|
высота |
диаметр | |
|
10, 15, 20, 25, 30, 40, 50, 60 |
150 |
80 |
Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-С-18З
|
Emax, т |
Г абаритные размеры, не более, мм | |
|
высота |
диаметр | |
|
1; 2,2; 3,3; 4,7 |
43 |
60 |
|
10; 15; 22 |
50 |
75 |
|
33 |
65 |
95 |
|
47 |
75 |
130 |
|
68 |
85 |
130 |
|
100 |
90 |
150 |
Таблица 4 - Габаритные размеры датчиков модификации Уралвес К-С-18М
|
Emax, т |
Г абаритные размеры, не более, мм | |
|
высота |
диаметр | |
|
0,05; 0,1; 0,2; 0,5; 1 |
30 |
50 |
|
2; 3; 5 |
48 |
90 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 5 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик |
_ |
1 шт. |
|
Паспорт |
ВПМ 4273-005.К-С ПС |
1 экз. |
|
Руководство по эксплуатации |
ВПМ 4273-005.К-С РЭ |
1 экз. * |
|
* На партию из 10 шт. или в один адрес. Руководство по эксплуатации вместо бумажного носителя может предоставляться на электронном носителе | ||
Поверка
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4273-005-60694339-2018 «Датчики весоизмерительные тензорезисторные «Уралвес К-С». Технические условия»
