Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40
| Номер в ГРСИ РФ: | 75871-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Оренбургнефть", г.Бузулук |
| 75871-19: Описание типа СИ | Скачать | 78.1 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75871-19 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГС-8, РГС-12,5, РГС-15, РГС-40 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ РГС-8: Е-3; РГС-12,5: ЕД-2; РГС-15: ЕП-1; РГС-40: Е-2 |
Производитель / Заявитель
АО "Оренбургнефть", г.Бузулук
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75871-19: Описание типа СИ | Скачать | 78.1 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

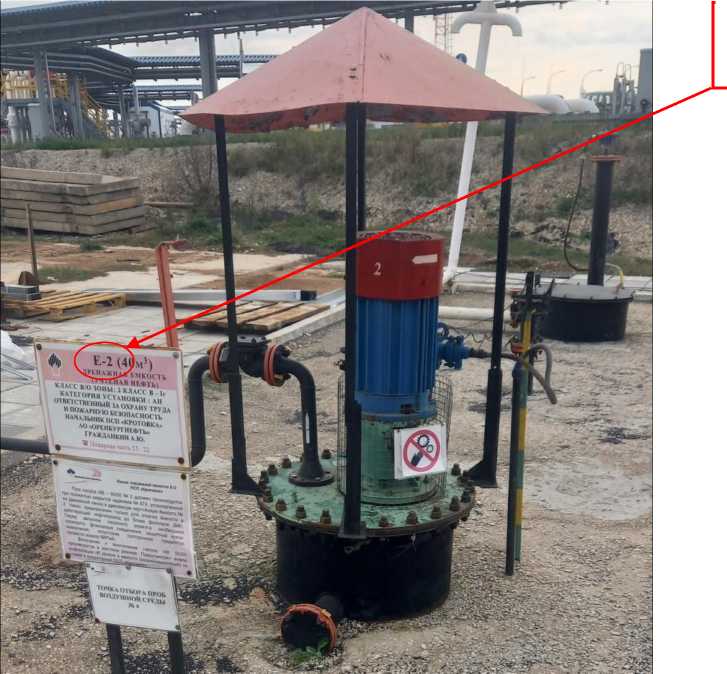

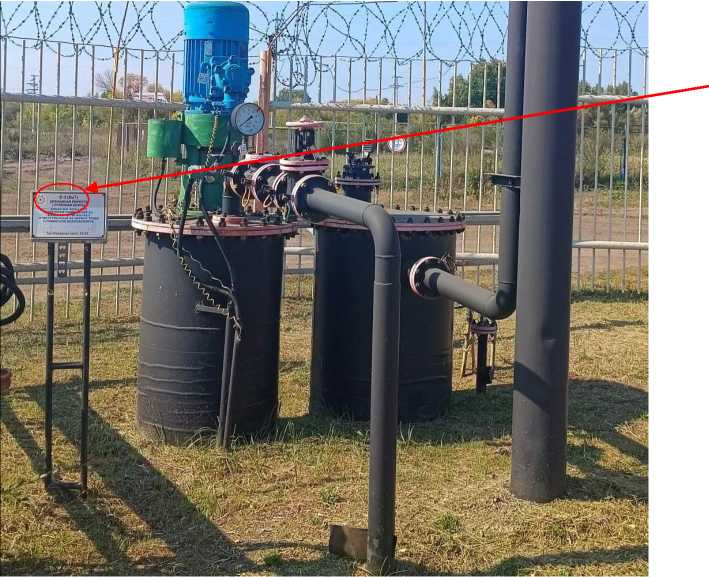

Резервуары стальные горизонтальные цилиндрические РГС-8 № Е-3, РГС-40 № Е-2 расположены: Российская Федерация, Оренбургская обл., ПСП Кротовка.

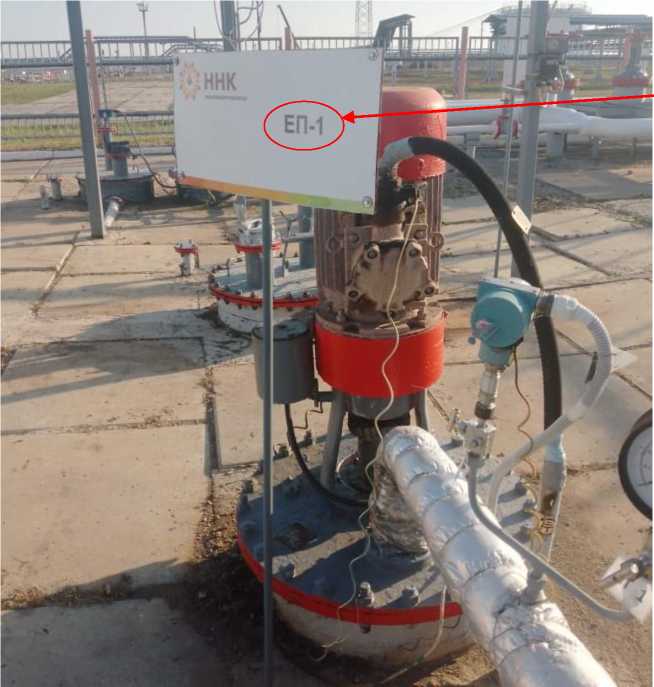

Резервуар стальной горизонтальный цилиндрический РГС-15 № ЕП-1, расположен: Российская Федерация, Оренбургская обл., ПСП Похвистнево.

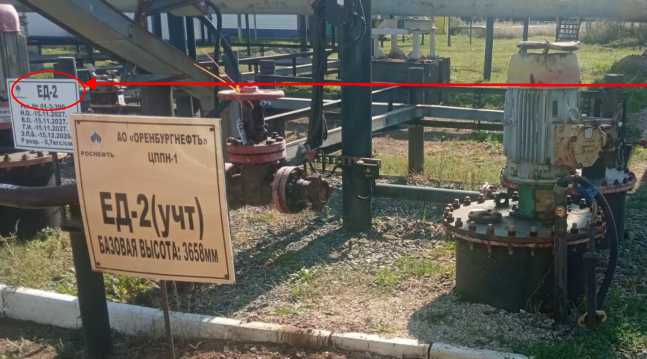

Резервуар стальной горизонтальный цилиндрический РГС-12,5 № ЕД-2 расположен: Российская Федерация, Оренбургская обл., УПН Покровка.
Эскизы резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-15, РГС-40 представлен на рисунках 1-2.

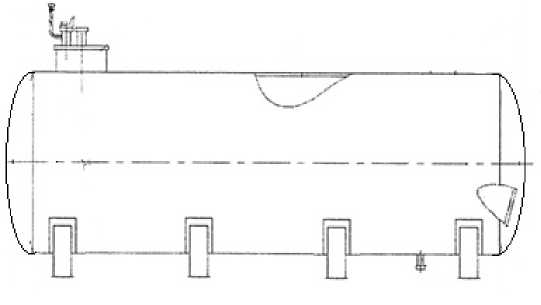

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-8, РГС-15, РГС-40

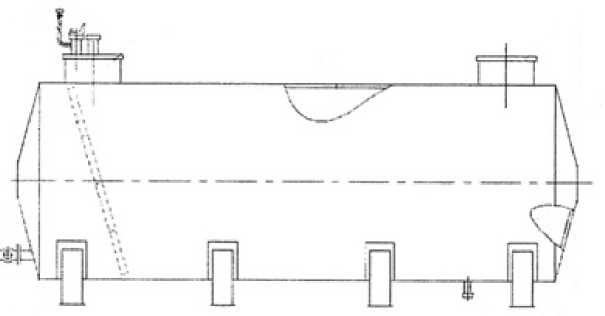

Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического РГС-12,5
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-15, РГС-40 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
РГС-8 |
РГС-12,5 |
РГС-15 |
РГС-40 | |
|
Номинальная вместимость, м3 |
8 |
12,5 |
15 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-12,5 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-15 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-40 |
1 шт. |
|
Паспорт |
- |
4 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
МИ 3249-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23307-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06688.
МИ 3242-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23207-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06687.
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
