Трансформаторы тока TG

Назначение

Трансформаторы тока TG (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.

Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.

Клемма заземления расположена на основании трансформатора

Структура обозначения трансформаторов:

Т G Х Х - Х/Х - Х / Х Х Х

I-------Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (У1 или УХЛ1)

----------Номинальный вторичный ток, А

------------Номинальный первичный ток, А ------------------Номинальные классы точности обмоток по ГОСТ 77462015 и ГОСТ Р 70507.2-2024

-----------------------Конструктивный вариант исполнения (N; N1 или отсутствие)

_________________________ 145 - для работы с номинальным напряжением 110 кВ

170 - для работы с номинальным напряжением 150 кВ

245 - для работы с номинальным напряжением 220 кВ

----------------------------- С газовой изоляцией ______________________________ Обозначение трансформатора тока

Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов указан на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено.

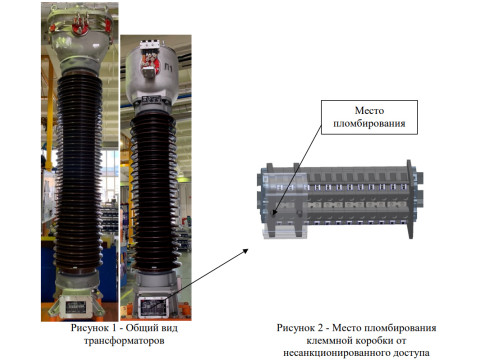

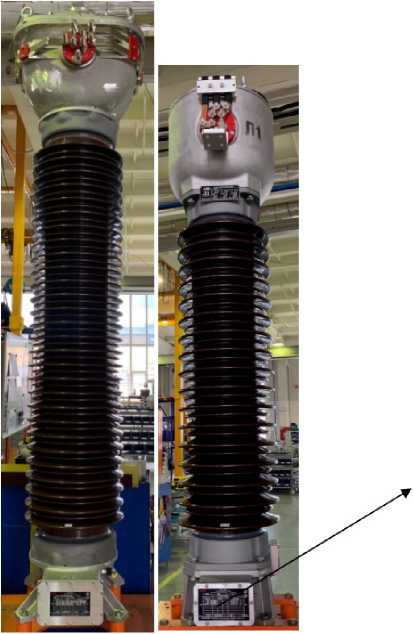

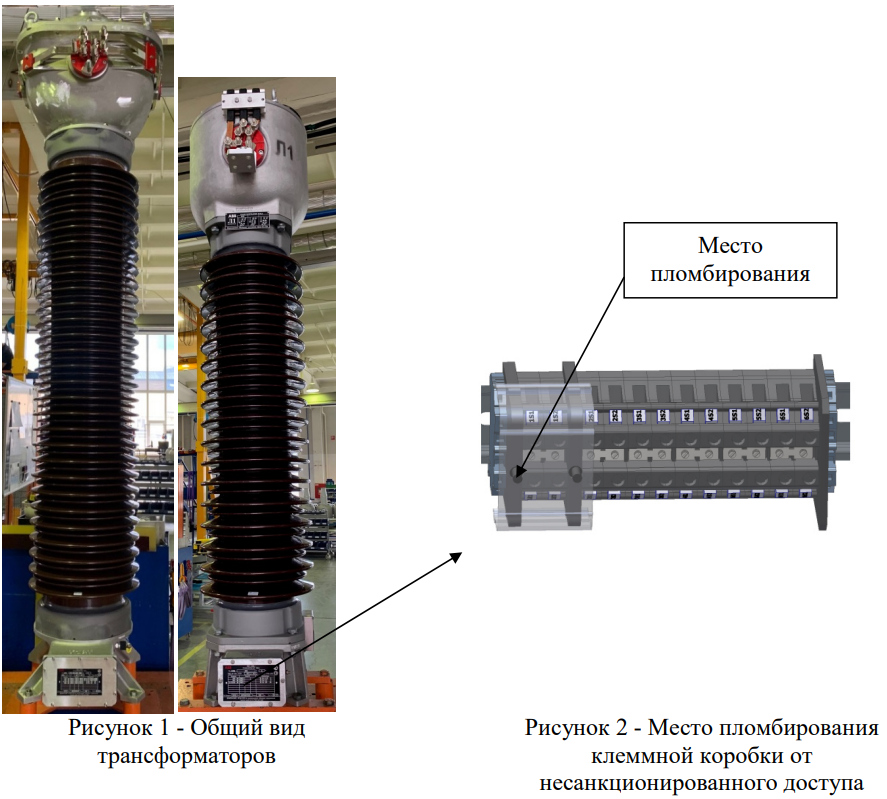

Рисунок 1 - Общий вид трансформаторов

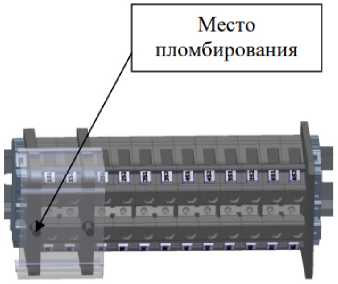

Рисунок 2 - Место пломбирования клеммной коробки от несанкционированного доступа

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р 70507.2-2024 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 16-95 1БП.768.001 ТУ «Трансформаторы тока серии TG. Технические условия».
