Фурье-спектрометры ФТ

Номер в ГРСИ РФ: 75936-19
Категория: Спектрометры
Производитель / заявитель: ООО НПФ "СИМЕКС", г.Новосибирск
Скачать
75936-19: Описание типа СИ Скачать 104.6 КБ
75936-19: Методика поверки МП 113-251-2018 Скачать 5.8 MБ
Заказать
Поставщик: АССА Лабораторные системы
Фурье-спектрометры ФТ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Фурье-спектрометры ФТ (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в ближней и средней инфракрасной области в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Информация по Госреестру

Основные данные
Номер по Госреестру 75936-19
Наименование Фурье-спектрометры
Модель ФТ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 22.08.2024
Производитель / Заявитель

ООО НПФ "СИМЕКС", г.Новосибирск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 117
Найдено поверителей 14
Успешных поверок (СИ пригодно) 117 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.10.2024

Поверители

Скачать

75936-19: Описание типа СИ Скачать 104.6 КБ
75936-19: Методика поверки МП 113-251-2018 Скачать 5.8 MБ

Описание типа

Назначение

Фурье-спектрометры ФТ (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в ближней и средней инфракрасной области в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия спектрометров основан на использовании двухлучевого сканирующего интерферометра «двойной кошачий глаз» (ДКГ) для разделения исследуемого излучения на составляющие. Поток излучения от инфракрасного источника с помощью входящей оптической схемы преобразуется в сходящийся кольцевой пучок и фокусируется на входном отверстии интерферометра, состоящего из сферических зеркал и подвижного светоделителя. Поток излучения, пройдя ряд отражений в интерферометре, попадает на светоделитель и интерферирует. Затем с помощью оптической системы ДКГ поток излучения выходит через отверстие интерферометра, попадает в систему зеркал и преобразуется в параллельный пучок, который проходит через кюветное отделение и собирается в фотоприемнике. Интерферограмма регистрируется в виде конечного числа значений сигнала, снимаемых с фотоприемника, преобразуемых аналого-цифровым преобразователем (АЦП) в цифровой код. Аналого-цифровое преобразование осуществляется через равные интервалы оптической разности хода. Зарегистрированная интерферограмма передается в цифровом виде в персональный компьютер через интерфейс USB, где над ней осуществляется обратное Фурье-преобразование для получения спектра в шкале волновых чисел или длин волн.

Спектрометры состоят из основного блока, включающего источник инфракрасного (ИК) излучения, оптическую систему, интерферометр, кюветное отделение, фотоприемник, АЦП, и персонального компьютера.

Спектрометры выпускаются в следующих модификациях: ФТ-801, ФТ-803, ФТ-805, которые отличаются дополнительными функциями и габаритными размерами.

Спектрометры могут комплектоваться набором дополнительных устройств: ИК-микроскопом, универсальными приставками однократного и многократного нарушенного полного внутреннего отражения, приставками зеркально-диффузного отражения, кюветой для анализа газообразных веществ, фокусирующими приставками и др.

Общий вид спектрометров представлен на рисунке 1.

а                                   б                               в

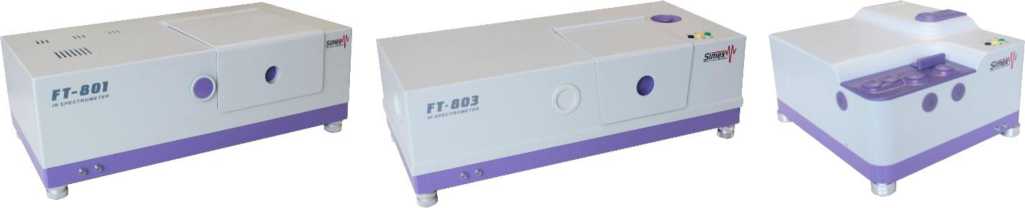

Рисунок 1 - Общий вид Фурье-спектрометров ФТ: а) ФТ-801; б) ФТ-803; в) ФТ-805

Пломбирование спектрометров не предусмотрено.

Программное обеспечение

Спектрометр работает под управлением программного обеспечения (ПО), позволяющего проводить регистрацию спектров, их обработку, визуализацию, сохранение в стандартных форматах, печать, качественный и количественный анализ.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ZaIR 3.5

Номер версии (идентификационный номер) ПО

не ниже 877

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

ФТ-801   ФТ-803 ФТ-805

Спектральный диапазон, см 1

от 470 до 5700

Пределы допускаемой абсолютной погрешности измерений волновых чисел, см 1:

- по парам воды в атмосфере на волновом числе 1554,35 см 1

- по мере волнового числа

±0,05 ±1,0

Предел допускаемого среднего квадратического отклонения измерений положения пика паров воды в атмосфере на волновом числе 1554,35 см 1, см 1

0,02

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значения для модификаций

ФТ-801

ФТ-803

ФТ-805

Спектральное разрешение, см-1

0,5; 1; 2; 4; 8

Неравномерность линии 100 % пропускания в стандартных условиях* в средней части спектрального диапазона (от 2050 см-1 до 2150 см-1), %, не более

0,2

Уровень шумов линии 100 % пропускания в стандартных условиях* в средней части спектрального диапазона (от 2050 см-1 до 2150 см-1), %, не более

0,005

Время установления рабочего режима, мин, не более

30

Г абаритные размеры, мм, не более

- высота

- ширина

- длина

205

315

560

215

320

635

215

345

385

Масса, кг, не более

16

18

14

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

от 198 до 242 50±1

Потребляемая мощность, ВА, не более

150

Продолжение таблицы 3

Наименование характеристики

Значения для модификаций

ФТ-801 ФТ-803 ФТ-805

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

10

* Спектральное разрешение 4 см 1, время регистрации спектра пропускания 1 мин

Знак утверждения типа

наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Фурье-спектрометр

ФТ

1 шт.

Компакт-диск с программным обеспечением

ZaIR 3.5

1 шт.

Кабель USB интерфейса

-

1 шт.

Кабель сетевого питания

-

1 шт.

Вставка плавкая 2 А

-

2 шт.

Сумка или ящик упаковочный

-

1 шт.

Руководство по эксплуатации

ФСВЕ.443430.005.01.03.05РЭ

1 экз.

Формуляр

ФСВЕ.443430. 005.01.03.05ФО

1 экз.

Методика поверки

МП 113-251-2018

1 экз.

Поверка

осуществляется по документу МП 113-251-2018 «ГСИ. Фурье-спектрометры ФТ. Методика поверки», утвержденному ФГУП «УНИИМ» 13 февраля 2019 г.

Основные средства поверки:

- рабочий эталон единицы длины волны (волнового числа) 1-й части 2-го разряда по ГОСТ Р 8.763-2011 в диапазоне значений от 3200 до 18600 нм (от 3100 до 537 см-1) (мера волнового числа МВЧ-001, рег. № 67321-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ТУ 4434-805-59962935-2019 Фурье-спектрометр ФТ. Технические условия
