Калибраторы тока и напряжения Н4-25

Номер в ГРСИ РФ: 75937-19
Производитель / заявитель: ООО "Радиоэлектронные системы", г.Екатеринбург
Скачать
75937-19: Описание типа СИ Скачать 170.9 КБ
75937-19: Методика поверки МП 246-262-2017 Скачать 8.5 MБ
Нет данных о поставщике
Калибраторы тока и напряжения Н4-25 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Калибраторы тока и напряжения Н4-25 (далее - калибраторы) предназначены для воспроизведения напряжения переменного и постоянного электрического тока, силы переменного и постоянного электрического тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 75937-19
Наименование Калибраторы тока и напряжения
Модель Н4-25
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 22.08.2024
Производитель / Заявитель

ООО "Радиоэлектронные системы", г.Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год - для калибраторов с пределами доп. отн. погрешности воспроизведения ±0,04 %; 2 года - для калибраторов с пределами доп. отн. погрешности воспроизведения ±0,1 %; 3 года - для калибраторов с пределами доп. отн. погрешности воспроизведения ±0,2 %
Зарегистрировано поверок 255
Найдено поверителей 6
Успешных поверок (СИ пригодно) 255 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75937-19: Описание типа СИ Скачать 170.9 КБ
75937-19: Методика поверки МП 246-262-2017 Скачать 8.5 MБ

Описание типа

Назначение

Калибраторы тока и напряжения Н4-25 (далее - калибраторы) предназначены для воспроизведения напряжения переменного и постоянного электрического тока, силы переменного и постоянного электрического тока.

Описание

Принцип действия калибраторов основан на предварительном формировании, усилении, последующей стабилизации и выдаче на выходные клеммы сигнала постоянного или переменного тока, или напряжения.

Пользователь с помощью органов управления, расположенных на передней панели калибратора (клавиатуры и ручки управления), задаёт режим работы (выдача на выходные клеммы постоянного напряжения, постоянного тока, переменного напряжения или переменного тока) и контролирует параметры работы с помощью знакосинтезирующего алфавитноцифрового индикатора. При запуске пользователем режима выдачи постоянного напряжения или тока с помощью внутреннего регулируемого источника опорного напряжения формируется сигнал постоянного напряжения, который усиливается до заданной величины напряжения или преобразуется в сигнал с заданной величиной силы тока и непрерывно стабилизируется высокоточным регулятором. В случае запуска режима выдачи переменного напряжения или тока с помощью управляющего контроллера формируется широтно-модулированный гармонический сигнал необходимой частоты, который усиливается до промежуточного значения по амплитуде, далее фильтруется с помощью многоступенчатого фильтра и подаётся на первичную обмотку выходного трансформатора. В зависимости от требуемой величины напряжения или тока выходного сигнала к выходным клеммам подключаются различные вторичные обмотки трансформатора. Величина выходного напряжения или тока непрерывно поддерживается управляющим контроллером, формирующим выходной сигнал.

Конструктивно калибратор выполнен в виде пыле и влагозащищённого кейса. Все органы управления и индикации, клеммы для подключения нагрузки и заземления, разъёмы подключения питания и удалённого управления, а также вентиляционные отверстия расположены на передней панели калибратора, доступной только при открытии крышки кейса.

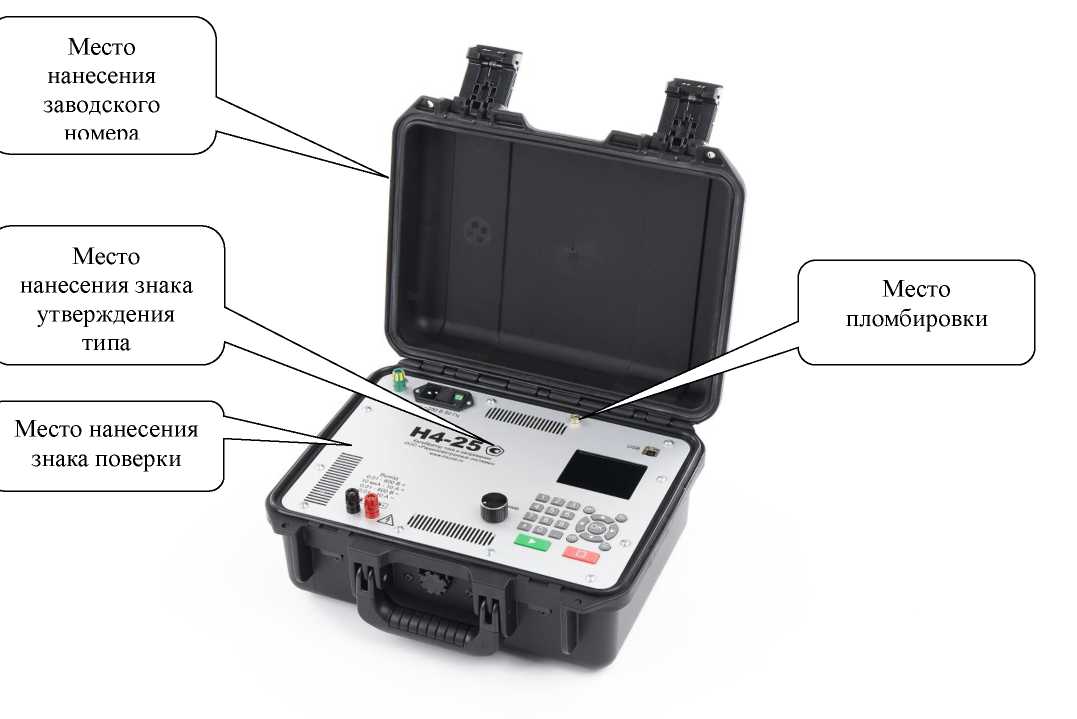

Общий вид калибратора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

место пломбировки

место нанесения знака поверки

Рисунок 1 - Общий вид калибратора тока и напряжения Н4-25

Программное обеспечение

Программное обеспечение (ПО) калибраторов хранится в энергонезависимой памяти микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО.

Запись и контроль ПО на микроконтроллере калибраторов выполняется изготовителем калибраторов с использованием специальных аппаратных средств. Для контроля идентификационных данных ПО калибраторов в процессе эксплуатации эти данные выводятся на индикатор калибраторов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик калибраторов.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Н4-25-ПО

Номер версии (идентификационный номер) ПО

* * 1.х

*                          ttz-v                                     1

- номер версии ПО определяет первая цифра, вместо «х» могут быть любые символы

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны воспроизведения напряжения переменного электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, В

от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ. св. 10 до 100 включ. св. 100 до 600 включ.

Пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны     воспроизведения     силы     переменного

электрического тока синусоидальной формы в диапазоне частот от 40 до 2000 Гц, А

от 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения силы переменного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны   воспроизведения   напряжения   постоянного

электрического тока, В

от 0,01 до 0,04 включ. св. 0,04 до 0,4 включ. св. 0,4 до 4 включ. св. 4 до 40 включ.

св. 40 до 600 включ.

Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного электрического тока, %

±0,04; ±0,1; ±0,2

Диапазоны     воспроизведения     силы     постоянного

электрического тока, А

от 0,00001 до 0,0001 включ. св. 0,0001 до 0,001 включ. св. 0,001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 10 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения силы постоянного электрического тока, %

±0,04; ±0,1; ±0,2

Пределы допускаемой дополнительной погрешности при стабилизации напряжения переменного электрического тока

для нагрузок с сопротивлением R нагрузки менее 600 Ом, %

±3/R нагрузки

Пределы допускаемой дополнительной погрешности при стабилизации напряжения постоянного электрического тока

для нагрузок с сопротивлением R нагрузки менее 600 Ом, %

±3/R нагрузки

Пределы допускаемой дополнительной погрешности, вызванной термо-ЭДС внутренних контактов калибратора при стабилизации напряжения постоянного электрического тока, мкВ

±10

Диапазоны воспроизведения частоты выходного сигнала, Гц

от 40 до 1000 включ. св. 1000 до 2000 включ.

Пределы    допускаемой    относительной    погрешности

воспроизведения частоты выходного сигнала, %

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Коэффициент нелинейных искажений при стабилизации напряжения и силы переменного электрического тока, %, не более:

- в диапазоне частот от 40 до 500 Гц включ.;

- в диапазоне частот св. 500 до 2000 Гц включ.

1 2

Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения переменного электрического тока:

- от 0,01 до 0,1 В включ.;

- св. 0,1 до 1 В включ.;

- св. 1 до 10 В включ.;

- св. 10 до 100 В включ.;

- св. 100 до 600 В включ.

0,05

0,50

0,30

0,05

0,03

Максимальное значение силы тока, А, в нагрузке при воспроизведении напряжения постоянного электрического тока:

- от 0,01 до 0,04 В включ.;

- св. 0,04 до 0,4 В включ.;

- св. 0,4 до 4 В включ.;

- св. 4 до 40 В включ.;

- св. 40 до 600 В включ.

0,30 0,40

0,45 0,45 0,03

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

230 ± 23

50 ± 5

Потребляемая мощность, В^А, не более

100

Г абаритные размеры (без учета разъемов), мм, не более - высота

- ширина

- длина

170

290

365

Масса, кг, не более

12

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +15 до +40 80

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

40000

Срок службы до списания, лет, не менее

10

Знак утверждения типа

наносится на руководство по эксплуатации и на корпус калибратора способом, обеспечивающим его сохранность в течение срока службы калибратора.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Калибратор тока и напряжения

Н4-25

1 шт.

Комплект соединительных проводов

Н4-25-П

1 шт.

Руководство по эксплуатации

ВСЦТ.411126.001 РЭ

1 экз.

Методика поверки

МП 246-262-2017

1 экз.

Поверка

осуществляется по документу МП 246-262-2017 «ГСИ. Калибраторы тока и напряжения Н4-25. Методика поверки», утверждённому ФГУП «УНИИМ» 23 апреля 2019 г.

Основные средства поверки:

- рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений от 1-10’3 до 1403 В по ГОСТ 8.027-2001, 2 разряда единицы электрического напряжения (вольта) в диапазоне значений от 140-3 до 1403 В в диапазоне частот от 1 до 1-107 Гц в соответствии с ГПС, утвержденной приказом № 1053 от 29 мая 2018 г., 1 разряда единицы силы постоянного электрического тока в диапазоне значений от 1-10-9 до 1 А в соответствии с ГПС, утвержденной приказом № 2091 от 1 октября 2018 г., 2 разряда единицы силы электрического тока в диапазоне значений от 140-6 до 1 А в диапазоне частот от 10 до 1-105 Гц согласно ГПС, утвержденной приказом № 575 от 14 мая 2015 г. (Мультиметр 3458A, рег. номер в Федеральном информационном фонде 25900-03);

- рабочий эталон 2 разряда единицы напряжения переменного электрического тока в диапазоне значений от 140-2 до 700 В в соответствии с ГПС, утвержденной приказом № 1053 от 29 мая 2018 г., 2 разряда единицы силы переменного электрического тока в диапазоне значений от 240-6 до 30 А согласно ГПС, утвержденной приказом № 575 от 14 мая 2015 г. (калибратор универсальный Н4-7, рег. номер в Федеральном информационном фонде 22125-01);

- рабочий эталон 4 разряда единицы времени в диапазоне значений от 0,1 мкс до 1-104 с, единицы частоты в диапазоне значений от 0,1 Гц до 500 МГц, ПГ=±Ь10-6 согласно ГПС, утвержденной приказом № 1621 от 31 июля 2018 г. (частотомер электронно-счётный Ч3-47А, рег. номер в Федеральном информационном фонде 6509-78);

- рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений от 100 мВ до 1000 В в диапазоне частот от 40 до 2000 Гц в соответствии с ГПС, утвержденной приказом № 1053 от 29 мая 2018 г. (вольтметр переменного тока эталонный 5790A, рег. номер в Федеральном информационном фонде № 46613-11);

- рабочий эталон 3 разряда единицы электрического сопротивления с номинальными значениями 1; 10; 100 Ом, единицы электрического сопротивления с номинальным значением 0,01 Ом согласно ГПС, утвержденной приказом № 146 от 15 февраля 2016 г., (мера сопротивления H4-12MC рег. номер в Федеральном информационном фонде № 37704-08);

- рабочий эталон 3 разряда единицы электрического сопротивления 0,01 Ом согласно ГПС, утвержденной приказом № 146 от 15 февраля 2016 г., (катушка электрического сопротивления Р310, рег. номер в Федеральном информационном фонде 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель калибратора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Государственная поверочная схема для средств измерений электрического сопротивления (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146)

Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621)

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053)

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575)

Государственная поверочная схема для средств измерений силы постоянного электрического тока от 1 • 10-16 до 100 А (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091)

ВСЦТ.411126.001 ТУ Калибратор тока и напряжения Н4-25. Технические условия
