Стенды регулировки углов установки колес Зенит-3D
| Номер в ГРСИ РФ: | 75950-19 |
|---|---|
| Производитель / заявитель: | ООО НПО "Компания СИВИК", г.Омск |
Стенды регулировки углов установки колес «Зенит-ЗБ» (далее по тексту - стенды) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75950-19 |
| Наименование | Стенды регулировки углов установки колес |
| Модель | Зенит-3D |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.08.2024 |
Производитель / Заявитель
ООО НПО "Компания СИВИК", г.Омск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 21 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75950-19: Описание типа СИ | Скачать | 238.3 КБ | |
| 75950-19: Методика поверки ОЦСМ 050196-2018 МП | Скачать | 8.8 MБ |
Описание типа
Назначение
Стенды регулировки углов установки колес «Зенит-3П» (далее по тексту - стенды) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.
Стенды обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Описание
Принцип действия стендов основан на обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.
Управление процессом измерений, обработка и выдача результатов измерений осуществляется с помощью входящего в комплект персонального компьютера со специальным программным обеспечением.
В память персонального компьютера загружена обновляемая база данных со значениями измеряемых параметров, установленными производителями различных моделей легковых автомобилей.
Стенды обеспечивают одновременный контроль углового положения в пространстве всех четырех колес легкового автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Стенды состоят из приборной стойки (кабинета), четырех колесных адаптеров со светоотражающими мишенями и колонны с балкой и двумя видеокамерами. Балка может перемещаться по высоте в зависимости от комплектации стенда.
Стенды выпускаются в следующих комплектациях: ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС, М2ПС.
Общий вид стендов представлен на рисунке 1.
Пломбирование стендов не предусмотрено.
а)
б)
в)
г)

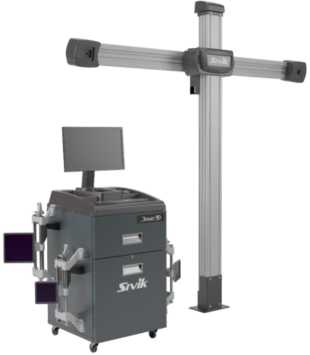

а) - Комплектации ТЛ2КС и ТЛ2КЛ

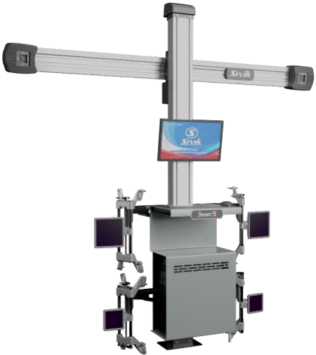

б) - Комплектация ТЛ2ПС

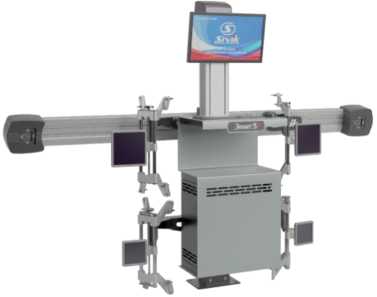

в) - Комплектация М2КС

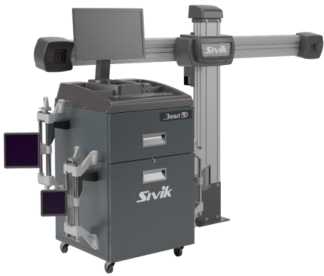

г) - Комплектация М2ПС
Рисунок 1 - Общий вид стендов
Программное обеспечение
Программное обеспечение «Zenith-3D» (далее по тексту - ПО) разработано специально для стендов и предназначено для управления функциональными возможностями стендов, проведения измерений, обработки и отображения результатов измерений.
Метрологически значимая часть ПО выделена, хранится в отдельной библиотеке «ACore.dll».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью стендов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zenith-3D |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.5.0 |
|
Цифровой идентификатор ПО (метрологически значимой части - библиотеки «ACore.dll») |
MD5: c1efbb391721ff35 084913cc04ba9d59 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Углы развала колес: - диапазон измерений, ° - пределы допускаемой абсолютной погрешности измерений, ' |
от -13 до +13 ±3 |
|
Углы индивидуального схождения колес: - диапазон измерений, ° - пределы допускаемой абсолютной погрешности измерений, ' |
от -5 до +5 ±3 |
|
Углы продольного наклона оси поворота колес: - диапазон измерений, ° - пределы допускаемой абсолютной погрешности измерений, ' |
от -27 до +27 ±8 |
|
Углы поперечного наклона оси поворота колес: - диапазон измерений, ° - пределы допускаемой абсолютной погрешности измерений, ' |
от -27 до +27 ±8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Комплектация | |||
|
ТЛ2КС ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | |
|
Значение | ||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 257 от 49,8 до 50,2 | |||
|
Потребляемая мощность, Вт, не более |
600 | |||
|
Габаритные размеры, мм, не более: - колонны с балкой с камерами: - высота - длина - ширина - кабинет оператора со светоотражающими мишенями и монитором: - высота - длина - ширина - колонны с балкой с камерами и кабинетом оператора консольным со светоотражающими мишенями и монитором: - высота - длина - ширина |
2790 2767 350 1649 1545 992 - - - |
--- --- 2790 2767 632 |
1700 2767 350 1649 1545 992 - - - |
-- - --- 1700 2767 632 |
|
Масса, кг, не более |
24 |
15 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +10 до +35 80 | |||
Знак утверждения типа
наносится на приборную стойку в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Инструкция по монтажу |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Установочный комплект Microsoft Windows |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
оригинальная упаковка компьютерных комплектующих подлежит хранению |
|
Ключ продукта Microsoft Windows на бумажном носителе |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
для целей сервисного обслуживания |
|
Методика поверки ОЦСМ 050196-2018 МП |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
- |
|
Основные части конструкции | ||||||
|
Балка с камерами |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Колонна с приводом и опорой |
1 шт. |
1 шт. |
1 шт. |
- |
- |
- |
|
Колонна без привода с опорой |
- |
- |
- |
1 шт. |
1 шт. |
- |
|
Кронштейн балки |
- |
- |
- |
1 шт. |
1 шт. |
- |
|
Кожух в сборе (с подсветкой) |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Основание кожуха с подсветкой |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Кожух верхний |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Основание верхнего кожуха |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Уголок |
- |
- |
2 шт. |
2 шт. |
- | |
|
Кронштейн |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
4 шт. |
- |
|
Кронштейн монитора навесной |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Кронштейн переходной |
- |
- |
4 шт. |
- |
4 шт. |
- |
|
Кронштейн для фиксаторов |
- |
- |
2 шт. |
- |
2 шт. |
- |
|
Колесный адаптер 12/24 передний |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
Продолжение таблицы 4
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Колесный адаптер 12/24 задний |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Мишень передняя |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Мишень задняя |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
допускается поставка колесного адаптера с мишенью в сборе |
|
Круг поворотный |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Упор педали тормоза |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Стопор для рулевого колеса автомобиля |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Противооткатные упоры |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Комплект для крепления основных частей конструкции |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
- |
|
Кабинет оператора | ||||||
|
Корпус кабинета оператора |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Опора колесная с тормозом |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Опора колесная без тормоза |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Кронштейн монитора |
1 шт. |
1 шт. |
- |
1 шт. |
- |
- |
|
Кабель удлинительный (1,8м) USB А вилка - А розетка |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Кронштейн |
2 шт. |
2 шт. |
- |
2 шт. |
- |
- |
|
Комплект для крепления частей кабинета оператора |
1 комплект |
1 комплект |
- |
1 комплект |
- |
- |
Продолжение таблицы 4
|
Наименование |
Комплектация |
Примечание | ||||
|
ТЛ2КС |
ТЛ2КЛ |
ТЛ2ПС |
М2КС |
М2ПС | ||
|
Количество | ||||||
|
Кабинет оператора консольный | ||||||
|
Корпус кабинета оператора |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Опора колесная с тормозом |
- |
- |
1 шт. |
- |
1 шт. |
- |
|
Периферийное оборудование | ||||||
|
Системный блок ПК |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Шнур сетевой 3х0,75 (1,5м) |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
- |
|
Клавиатура |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Манипулятор «мышь» |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Принтер USB |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
LCD-монитор 21,5" |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Кабель DVI |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
в зависимости от комплектности монитора |
|
Колонки звуковые (комплект) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Комплект соединительных проводов |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
- |
|
Электронный USB-ключ (HASP) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
в зависимости от исполнения может входить в состав системного блока |
|
Дополнительное оборудование (по заказу) | ||||||
|
Устройство калибровочное КС507 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
Уровень положения руля |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
Пульт дистанционного управления |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
U SB-удлинитель |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
|
LCD-монитор 21,5" (дублирующий) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
по заказу |
Поверка
осуществляется по документу ОЦСМ 050196-2018 МП «ГСИ. Стенды регулировки углов установки колес «3eHUT-3D». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 24.12.2018 г.
Основные средства поверки:
- квадрант оптический КО-60 (рег. №26905): от -120° до +120°; Д: ±30'';
- стол поворотный круглый ГОСТ 16935-93: от 0 до 360°; Д: ±40''.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик стендов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
КС506.000.00 ТУ Стенды регулировки углов установки колес «Зенит-3D» комплектация
ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС, М2ПС. Технические условия
