Комплексы программно-аппаратные "ВЗОР"
| Номер в ГРСИ РФ: | 76017-19 |
|---|---|
| Производитель / заявитель: | ООО "Городские технологии", г.Белгород |
Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU) и скорости движения транспортных средств (ТС) на контролируемом участке по видеокадрам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76017-19 |
| Действует | по 12.09.2029 |
| Наименование | Комплексы программно-аппаратные |
| Модель | "ВЗОР" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2173794a-1717-ca95-2728-ec6fda80f296 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ» (ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»), г. Белгород.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 778 (94%) |
| Неуспешных поверок (СИ непригодно) | 53 (6 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
76017-19: Описание типа
2024-76017-19.pdf
|
Скачать | 190.3 КБ | |
|
76017-19: Методика поверки
2024-mp76017-19-1.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на контролируемом участке, измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Описание
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеокамеры за известный интервал времени.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении времени, затраченному данным ТС для преодоления участка пути между зонами контроля двух комплексов. Длина последнего складывается из определяемого при установке расстояния между точками расположения комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации комплексами. Для измерений скорости движения ТС на контролируемом участке необходимо, как минимум, два комплекса.
Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Комплексы состоят из вычислительного блока, нескольких видеокамер, ИК-модуля и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и GPS/ГЛОНАСС приемник. В качестве GPS/ГЛОНАСС приемника используется средство измерений утвержденного типа - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем
ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают круглосуточно.

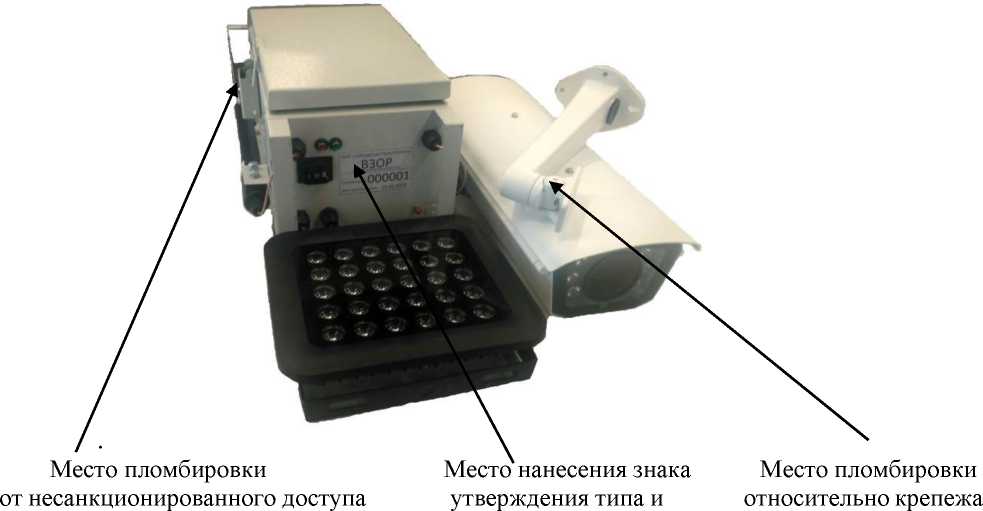

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера, схема пломбировки относительно крепежа представлены на рисунке 1.
серийного номера
Рисунок 1 - Общий вид комплексов
Знак поверки на комплексы не наносится.
Серийный номер и знак утверждения типа наносятся на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на нижней стенке вычислительного блока. Формат нанесения серийного номера цифровой.
Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 2.
ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»
ВЗОР
КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ
СЕРИЙНЫЙ №:
000001
ДАТА ИЗГОТОВЛЕНИЯ:
15.01.2019
Рисунок 2 - Общий вид маркировки комплексов
Программное обеспечение
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПО «VZOR».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «VZOR» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 beta |
|
Цифровой идентификатор ПО |
c92c87f34d85f981 c6192f381868ab763c09 de70d4517d972e41390887386374 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
SHA256 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с |
±0,1 |
|
Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени Российской Федерации UTC(SU), мс |
±1 |
|
Диапазон измерений скорости движения ТС, км/ч: - при измерении по видеокадрам в зоне контроля - при измерении на контролируемом участке |
от 0 до 350 от 0 до 350 |
|
Пределы допускаемой погрешности измерения скорости движения ТС: - при измерении по видеокадрам в зоне контроля - абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 350 км/ч, % - при измерении на контролируемом участке - абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 350 км/ч, % |
±1 ±1 ±1 ±1 |
|
Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м |
±6,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная протяженность контролируемого участка, м |
100 |
|
Размеры зоны контроля, м: | |
|
- длина |
от 12 до 50 |
|
- ширина |
от 12 до 30 |
|
Габаритные размеры составных частей комплексов, мм, не более: - вычислительный блок | |
|
- высота |
500 |
|
- ширина |
300 |
|
- длина |
210 |
|
- видеокамера (без кронштейна крепления) | |
|
- высота |
280 |
|
- ширина |
152,7 |
|
- длина |
636 |
|
- ИК-модуль | |
|
- высота |
240 |
|
- ширина |
200 |
|
- длина |
56 |
|
Наименование характеристики |
Значение |
|
Масса составных частей комплексов, кг, не более: - вычислительный блок - видеокамера (без кронштейна крепления) - ИК-модуль |
10 8 1,6 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 66 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более |
от -40 до +55 95 |
|
Напряжение питания переменного тока частотой (48 - 53) Гц, В |
от 100 до 240 |
|
Потребляемая мощность, В^А, не более |
40 |
Знак утверждения типа
наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный: - вычислительный блок - видеокамера - ИК-модуль - кронштейн крепления |
«ВЗОР» |
1 шт. от 1 до 3 шт.* 1 шт. от 1 до 3 шт.* |
|
Программное обеспечение |
ПО «VZOR» |
1 шт. |
|
Руководство по эксплуатации |
14341124.001 РЭ |
1 экз. |
|
Паспорт |
14341124.001 ПС |
1 экз. |
|
где * - по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе 9 документа 14341124.001 РЭ «Комплексы программно - аппаратные «ВЗОР». Руководство по эксплуатации».
Нормативные документы
14341124.001 ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия».
