Меры с искусственными дефектами 452.008
| Номер в ГРСИ РФ: | 76018-19 |
|---|---|
| Производитель / заявитель: | ООО "НТС-Лидер", г.Химки |
Меры с искусственными дефектами 452.008 (далее - меры) предназначены для поверки, калибровки и настройки толщиномеров и дефектоскопов, применяемых для неразрушающего контроля труб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76018-19 |
| Наименование | Меры с искусственными дефектами |
| Модель | 452.008 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 12.09.2024 |
Производитель / Заявитель
ООО "НТС-Лидер", г.Химки
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76018-19: Описание типа СИ | Скачать | 82.6 КБ | |
| 76018-19: Методика поверки МП №203-3-2019 | Скачать | 3 MБ |
Описание типа
Назначение
Меры с искусственными дефектами 452.008 (далее - меры) предназначены для поверки, калибровки и настройки толщиномеров и дефектоскопов, применяемых для неразрушающего контроля труб.
Описание
Принцип действия мер основан на непосредственном воспроизведении геометрических параметров искусственных дефектов, линейных координат расположения дефектов, толщины стенки и длины труб.
Меры представляют собой трубы, на которых нанесены искусственные дефекты типа сверление и «прорезь». В направлении от утонения S1 к утонению S2 на мере расположены:
- 4 сверления по длине окружности меры 03,2 мм;
- 4 сверления по длине окружности меры 01,6 мм;
- искусственный дефект типа «прорезь» (в продольном направлении);
- единичное сверление 01,6 мм;
- 4 сверления по длине окружности меры 01,6 мм;
- единичное сверление 03,2 мм;
- 4 сверления по длине окружности меры 03,2 мм;
- ряд сверлений 01,6 мм (в продольном направлении).
Меры выпускаются в трех исполнениях, которые отличаются друг от друга диаметром, толщиной стенки, глубиной залегания искусственных дефектов и массой.
Общий вид мер представлен на рисунке 1.
Пломбирование мер не предусмотрено.

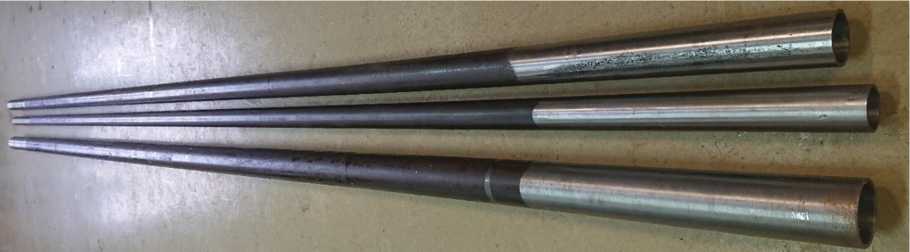

Рисунок 1 - Общий вид мер с искусственными дефектами 452.008
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
СОП-452.008-60.50 |
СОП-452.008-73.55 |
СОП-452.008-89.65 | |
|
Номинальное значение наружного диаметра меры, мм |
60 |
73 |
89 |
|
Допускаемое отклонение наружного диаметра меры, мм |
±0,3 | ||
|
Номинальные значения геометрических параметров искусственных дефектов, мм - сверление, 0 - прорезь - длина - ширина - глубина |
1,6 и 3,2 120,0 0,5 1,8 |
1,6 и 3,2 120,0 0,5 2,0 |
1,6 и 3,2 120,0 0,5 2,3 |
|
Допускаемые отклонения геометрических параметров искусственных дефектов, мм - сверление - прорезь - длина - ширина - глубина |
±0,1 ±5,0 ±0,1 ±0,4 | ||
|
Номинальное значение толщины стенки меры на участке S1, мм |
3,6 |
4,0 |
4,8 |
|
Номинальное значение толщины стенки меры на участке S2, мм |
4,4 |
4,8 |
5,7 |
|
Номинальное значение толщины стенки центрального участка меры, мм |
5,0 |
5,5 |
6,5 |
|
Допускаемое отклонение толщины стенки меры, мм |
±0,3 | ||
|
Диапазон воспроизведения линейных координат расположения дефектов, мм |
от 0 до 5000 | ||
|
Номинальное значение длины меры, мм |
5000 | ||
|
Допускаемое отклонение длины меры и линейных координат расположения дефектов, мм |
±15 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
СОП-452.008-60.50 |
СОП-452.008-73.55 |
СОП-452.008-89.65 | |
|
Масса, кг, не более |
35 |
50 |
70 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Меры с искусственными дефектами |
452.008 |
1) |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
МП № 203-3-2019 |
1 шт. |
|
Примечание: 1) количество и типоразмеры мер определяются при заказе | ||
Поверка
осуществляется по документу МП № 203-3-2019 «Меры с искусственными дефектами 452.008.
Методика поверки», утвержденному ФГУП «ВНИИМС» 21 января 2019 г.
Основные средства поверки:
- Рулетка измерительная металлическая Р20УЗК (Рег. № 35280-07);
- Толщиномер ультразвуковой ТУЗ-2 (рег. № 24011-08);
- Штангенциркуль серии 605 (Рег. № 52414-13);
- Индикатор часового типа с ценой деления 0,01 мм (Рег. № 33841-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 24.20.12-020-18908125-2019. Меры с искусственными дефектами 452.008
