Газоанализаторы ЭЛЬГАЗ

Обозначение исполнений

Описание газоанализатора

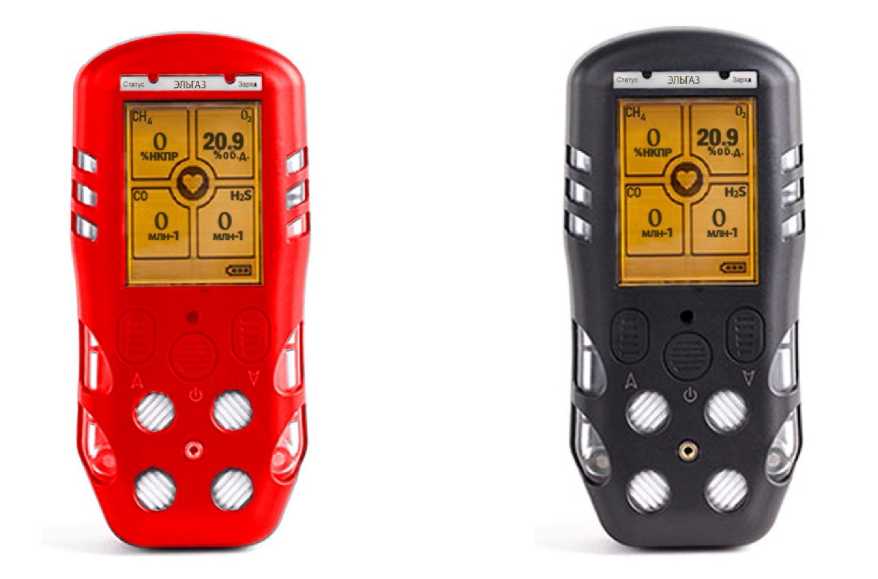

“ЭЛЬГАЗ-100”

Многоканальный  портативный  газоанализатор  с

автономным питанием, с цифровым дисплеем, со светозвуковой и вибросигнализацией. Количество измерительных сенсоров от 1 до 4. Прорезиненный корпус из ударопрочной пластмассы.

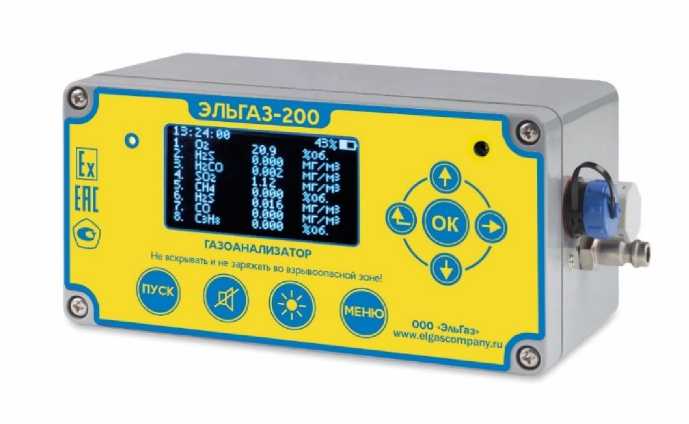

“ЭЛЬГАЗ-200”

Многоканальный портативный газоанализатор с автономным питанием с цифровым дисплеем, со светозвуковой и вибросигнализацией. Количество измерительных сенсоров от 1 до 8. Имеет встроенный насос. Корпус из ударопрочной пластмассы.

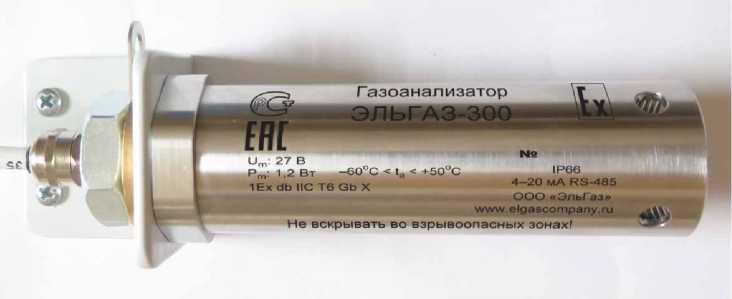

“ЭЛЬГАЗ-300”

Одноканальный  газоанализатор  в  стационарном

исполнении с внешнем питанием, с цифровым и (или) аналоговым  выходными  сигналами  и  внешней

индикацией показаний. Корпус из нержавеющей стали.

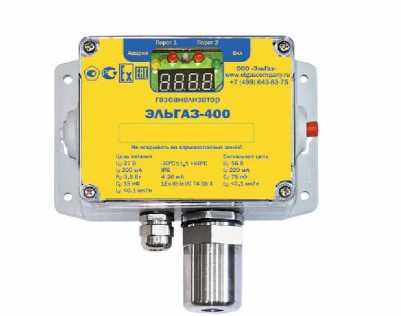

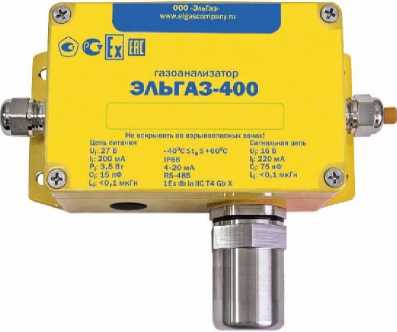

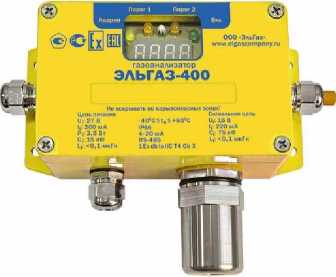

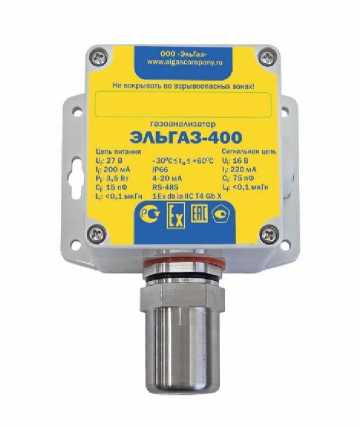

“ЭЛЬГАЗ-400”

Одноканальный  газоанализатор  в  стационарном

исполнении с внешнем питанием, с цифровым и (или) аналоговым выходными сигналами. В зависимости от конструктивного    исполнения    газоанализаторы

ЭЛЬГАЗ-400  могут  отличаться  наличием  или

отсутствием индикатора показаний, наличием или отсутствием светозвуковой сигнализации. Корпус выполнен   из   ударопрочной   пластмассы   или

окрашенного алюминия.

Обозначение исполнений

Описание газоанализатора

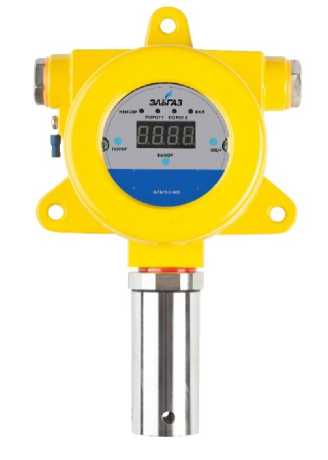

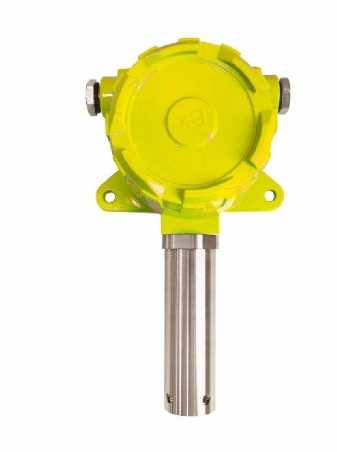

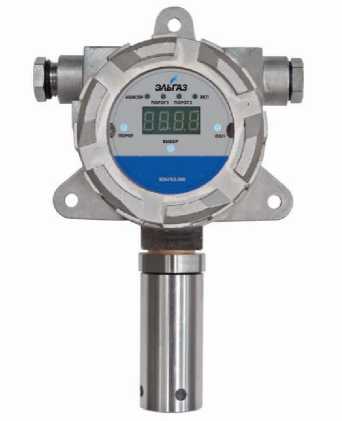

“ЭЛЬГАЗ-500”

Одноканальный  газоанализатор  в  стационарном

исполнении с внешнем питанием, с цифровым и (или) аналоговым выходными сигналами. В зависимости от конструктивного    исполнения    газоанализаторы

ЭЛЬГАЗ-500  могут  отличаться  наличием  или

отсутствием индикатора, наличием или отсутствием светозвуковой сигнализации. Корпус выполнен из окрашенного алюминия или из нержавеющей стали. Возможно конструктивное исполнение с выносным чувствительным элементом.

Идентификационные         данные

(признаки)

Значение для исполнения газоанализаторов

“ЭЛЬГАЗ

-100”

“ЭЛЬГАЗ-200”

“ЭЛЬГАЗ

-300”

“ЭЛЬГАЗ

-400”

“ЭЛЬГАЗ

-500”

Идентификационное наименование ПО

ISMVX

ISMCM

ISMSM

Номер версии (идентификационный номер) ПО, не ниже

1.5

903

206

Цифровой идентификатор ПО

-

7382351

2685202

Алгоритм вычисления цифрового идентификатора ПО

-

CRC-32

CRC-32

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы основной допускаемой погрешности

приведенной1), %

относительной, %

Азота диоксид (NO2)

от 0 до 30 мг/м3

от 0 до 1 мг/м3 включ.

±20

—

св. 1 до 30 мг/м3

—

±20

от 0 до 500 мг/м3

от 0 до 50 мг/м3 включ.

±20

—

св. 50 до 500 мг/м3

—

±20

Азота оксид (NO)

от 0 до 50 мг/м3

от 0 до 5 мг/м3 включ.

±15

—

св. 5 до 50 мг/м3

—

±15

от 0 до 1000 мг/м3

от 0 до 50 мг/м3 включ.

±10

—

св. 50 до 1000 мг/м3

—

±10

Аммиак (NH3)

от 0 до 100 мг/м3

от 0 до 1 мг/м3 включ.

±20

—

св. 1 до 100 мг/м3

—

±20

от 0 до 500 мг/м3

от 0 до 20 мг/м3 включ.

±15

—

св. 20 до 500 мг/м3

—

±15

от 0 до 1500 мг/м3

от 0 до 100 мг/м3 включ.

±15

—

св. 100 до 1500 мг/м3

—

±15

Водород хлористый (HCl)

от 0 до 30 мг/м3

от 0 до 5 мг/м3 включ.

±25

—

св. 5 до 30 мг/м3

—

±25

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы основной допускаемой погрешности

приведенной1), %

относительной, %

Кислород (O2)

от 0 до 1 об. д., %

от 0 до 1 об. д., %

±5

—

от 0 до 30 об. д., %

от 0 до 10 об. д., % включ.

±5

—

св. 10 до 30 об. д., %

—

±5

от 1 до 100 об. д., %

от 1 до 100 об. д., %

—

±5

Метанол (СНзОН)

от 0 до 20 мг/м3

от 0 до 5 мг/м3 включ.

±20

—

св. 5 до 20 мг/м3

—

±20

от 0 до 50 мг/м3

от 0 до 5 мг/м3 включ.

±20

—

св. 5 до 50 мг/м3

—

±20

от 0 до 200 мг/м3

от 0 до 10 мг/м3 включ.

±20

—

св. 10 до 200 мг/м3

—

±20

от 0 до 1000 мг/м3

от 0 до 100 мг/м3 включ.

±20

—

св. 100 до 1000 мг/м3

—

±20

Сероводород (H2S)

от 0 до 10 мг/м3

от 0 до 3 мг/м3 включ.

±20

—

св. 3 до 10 мг/м3

—

±20

от 0 до 30 мг/м3

от 0 до 3 мг/м3 включ.

±10

—

св. 3 до 30 мг/м3

—

±10

от 0 до 200 мг/м3

от 0 до 10 мг/м3 включ.

±10

св. 10 до 200 мг/м3

—

±10

Серы диоксид (SO2)

от 0 до 10 мг/м3

от 0 до 1 мг/м3 включ.

±15

—

св. 1 до 10 мг/м3

—

±15

от 0 до 30 мг/м3

от 0 до 1 мг/м3 включ.

±10

—

св. 1 до 30 мг/м3

—

±15

от 0 до 300 мг/м3

от 0 до 10 мг/м3 включ.

±10

—

св. 10 до 300 мг/м3

—

±10

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы основной допускаемой погрешности

приведенной1), %

относительной, %

Углерода оксид (CO)

от 0 до 20 мг/м3

от 0 до 1 мг/м3 включ.

±20%

—

св. 1 до 20 мг/м3

—

±20%

от 0 до 300 мг/м3

от 0 до 10 мг/м3 включ.

±10

—

св. 10 до 300 мг/м3

—

±10

от 0 до 1000 мг/м3

от 0 до 100 мг/м3 включ.

±10

—

св. 100 до 1000 мг/м3

—

±10

от 0 до 5000 мг/м3

от 0 до 100 мг/м3 включ.

±20

—

св. 100 до 5000 мг/м3

—

±20

Формальдегид (H2CO)

от 0 до 30 мг/м3

от 0 до 0,5 мг/м3 включ.

±20

—

св. 0,5 до 30 мг/м3

—

±20

Хлор (CI2)

от 0 до 5 мг/м3

от 0 до 0,5 мг/м3 включ.

±10

—

св. 0,5 до 5 мг/м3

—

±10

от 0 до 30 мг/м3

от 0 до 3 мг/м3 включ.

±10

—

св. 3 до 30 мг/м3

—

±10

от 0 до 100 мг/м3

от 0 до 10 мг/м3 включ.

±10

—

св. 10 до 100 мг/м3

—

±10

1) - приведенная погрешность нормирована к верхнему значению диапазона измерений;

-  по  дополнительному  заказу  возможна  поставка  газоанализаторов

отградуированных в единицах измерений объемной доли млн-1. Пересчёт результатов измерений, выраженных, в единицах массовой концентрации мг/м3, в объёмные доли, млн-1 осуществляется автоматически для условий 20 °С и 101,3 кПа;

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой погрешности

абсолютной

относитель ной, %

Метан (CH4)

от 0 до 4,4 %. об.д.

(от 0 до 100 % НКПР)

от 0 до 2,2 % об.д. включ.

(от 0 до 50 % НКПР включ.)

±0,1 % об.д.

(±3 % НКПР)

—

(св. 2,2 до 4,4 %об.д.) св. 50 до 100 % НКПР

—

±10

от 1 до 100 % об.д.

от 1 до 100 % об.д.

±1 % об.д.

—

Этан (С2Н6)

от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)

±0,075 % об.д. (±3 % НКПР)

—

Пропан (C3H8)

от 0 до 1,7 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,85 % об.д. включ.

(от 0 до 50 % НКПР включ.)

±0,05 % об.д. (±3 % НКПР)

—

св. 0,85 до 1,7 % об.д. (св. 50 до 100 % НКПР)

—

±10

от 1 до 100 % об.д.

от 1 до 100 % об.д.

±1 % об.д.

—

Бутан (С4Н10)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

—

Изобутан (1-С4Н10)

от 0 до 1,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

—

Пентан (C5H12)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

—

Изопентан (i-C5H12)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,042 % об.д. (±3 % НКПР)

—

Гексан (СвНы)

от 0 до 1,0 % об.д.

(от 0 до 100% НКПР)

от 0 до 1,0 % об.д.

(от 0 до 100 % НКПР)

±0,03 % об.д. (±3 % НКПР)

—

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой погрешности

абсолютной

относитель ной, %

Нонан (С9Н20)

от 0 до 0,7 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,02 % об.д. (±3 % НКПР)

—

Этилен (С2Н4)

от 0 до 2,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)

±0,07 % об.д. (±3 % НКПР)

—

Пропилен (СзНб)

от 0 до 2,0 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,0 % об.д.

(от 0 до 50 % НКПР)

±0,07 % об.д. (±3 % НКПР)

—

Ацетон (СзНбО)

от 0 до 2,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)

±0,08 % об.д. (±3 % НКПР)

—

Бензол (C6H6)

от 0 до 1,2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,6 % об.д.

(от 0 до 50 % НКПР)

±0,04% об.д.

(±3 % НКПР)

—

Толуол (C7H8)

от 0 до 1,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)

±0,03 % об.д. (±3 % НКПР)

—

Метанол (СНзОН)

от 0 до 6,0 % об.д.

(от 0 до 100% НКПР)

от 0 до 3,0 % об.д.

(от 0 до 50 % НКПР)

±0,2 % об.д. (±3

% НКПР)

—

Этанол (С2Н5ОН)

от 0 до 3,1 % об. д.

(от 0 до 100% НКПР)

от 0 до 0,78 % об. д. (от 0 до 25 % НКПР)

±0,1 % об.д. ±3 % НКПР

—

от 0 до 1,55 % об. д. (от 0 до 50 % НКПР)

±0,1 % об.д. ±3 % НКПР

—

Бензин2)3)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

—

Дизельное топливо2)4)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

—

Керосин2)5)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

—

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой погрешности

абсолютной

относитель ной, %

Сумма углеводородов СН

от 0 до 1,7 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,85 % об.д. включ.

(от 0 до 50 % НКПР включ.)

±0,05 % об.д. (±3 % НКПР)

—

св. 0,85 до 1,7 % об.д. (св. 50 до 100 % НКПР)

—

±10

Диоксид углерода (СО2)

от 0 до 5 % об.д.

от 0 до 2,5 % об.д.

±0,13% об.д.

—

св.2,5 до 5 % об.д.

—

±10

от 0 до 100 % об.д.

от 0 до 5 % об.д.

±0,3 % об.д.

—

св.5 до 100 % об.д.

—

±10

1) - значение НКПР для определяемых компонентов по ГОСТ 30852.19-2002;

2) - бензин керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

3) - пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

4) - пары керосина по ГОСТ Р 52050-2006;

5) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой абсолютной погрешности

Водород (H2)

от 0 до 1,00 % об.д.

от 0 до 1,00 % об.д.

±0,01 % об.д.

от 0 до 4,0 % об.д. (от 0 до 100 %

НКПР1))

от 0 до 2,0 % об. д. (от 0 до 50 % НКПР)

±0,1 % об.д.

(±3 % НКПР)

Метан (CH4)

от 0 до 4,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 2,2 % об.д.

(от 0 до 50 % НКПР)

±0,1 % об.д.

(±3 % НКПР)

Этан (С2Н6)

от 0 до 2,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)

±0,075 % об.д. (±3 % НКПР)

Пропан (C3H8)

от 0 до 1,0 % об.д.

от 0 до 1,0 % об.д.

±0,01 % об.д.

от 0 до 1,7 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,85 % об.д. (от 0 до 50 % НКПР)

±0,05% об.д.

(±3 % НКПР)

Бутан (С4Н10)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой абсолютной погрешности

Изобутан (i-C4H1o)

от 0 до 1,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

Пентан (C5H12)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

Изопентан (i-C5H12)

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

Гексан (СбН14)

от 0 до 1,0 % об.д. (от 0 до 100% НКПР)

от 0 до 0,5 % об.д.

(от 0 до 50 % НКПР)

±0,03 % об.д. (±3 % НКПР)

Нонан С9Н20

от 0 до 0,7 % об.д.

(от 0 до 100% НКПР)

от 0 до 0,35 % об.д. (от 0 до 50% НКПР)

±0,02 % об.д. (±3 % НКПР)

Этилен (С2Н4)

от 0 до 2,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)

±0,07 % об.д. (±3 % НКПР)

Пропилен (СзНб)

от 0 до 2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,0 % об.д.

(от 0 до 50 % НКПР)

±0,07 % об.д. (±3 % НКПР)

Ацетон (СзНбО)

от 0 до 2,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)

±0,08 % об.д. (±3 % НКПР)

Бензол (СбНб)

от 0 до 1,2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,6 % об.д.

(от 0 до 50 % НКПР)

±0,04 % об.д. (±3 % НКПР)

Толуол (C7H8)

от 0 до 1,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)

±0,03 % об.д. (±3 % НКПР)

Метанол (СНзОН)

от 0 до 6,0 % об.д.

(от 0 до 100% НКПР)

от 0 до 3,0 % об.д.

(от 0 до 50% НКПР)

±0,2 % об.д.

(±3 % НКПР)

Этанол (С2Н5ОН)

от 0 до 3,1 % об. д. (от 0 до 100% НКПР)

от 0 до 0,78 % об. д. (от 0 до 25% НКПР)

±0,1 % об.д. ±3 % НКПР

от 0 до 3,1 % об. д. (от 0 до 100% НКПР)

от 0 до 1,55 % об. д. (от 0 до 50% НКПР)

±0,1 % об.д. ±3 % НКПР

Бензин1 2)3)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо2)4)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Керосин2)5)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов СН

от 0 до 1,0 % об.д.

(от 0 до 100% НКПР)

от 0 до 0,5 % об.д.

(от 0 до 50% НКПР)

±0,03 % об.д.

(±3 % НКПР)

от 0 до 1,7 % об.д.

(от 0 до 100% НКПР)

от 0 до 0,85 % об.д.

(от 0 до 50% НКПР)

±0,05 % об.д. (±3 % НКПР)

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы основной допускаемой приведенной погрешности1) %

Изобутилен С-С4Н0

от 0 до 40 млн-1

±20

от 0 до 2000 млн-1

±20

Ацетон (СзНбО)

от 0 до 200 млн-1

±20

от 0 до 2000 млн-1

±20

Бензол (СбНб)

от 0 до 20 млн-1

±20

от 0 до 1000 млн-1

±20

Толуол (С7Н8)

от 0 до 20 млн-1

±20

от 0 до 1000 млн-1

±20

Ксилол (С8Н10)

от 0 до 20 млн-1

±20

от 0 до 1000 млн-1

±20

Этилацетат (С4Н8О2)

от 0 до 200 млн-1

±20

от 0 до 8000 млн-1

±20

Пары углеводородов СН

от 0 до 40 млн-1

±20

от 0 до 2000 млн-1

±20

Пары бензина2)

от 0 до 2000 млн-1

±20

Пары керосина3)

от 0 до 2000 млн-1

±20

Пары топливо дизельного4)

от 0 до 2000 млн-1

±20

Пары углеводородов нефти5)

от 0 до 2000 млн-1

±20

1) - приведенная погрешность нормирована к верхнему значению диапазона измерений;

2) - пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013

3) - пары керосина по ГОСТ Р 52050-2006;

4) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

5) - пары нефти по ГОСТ Р 51858-2002.

-  по  дополнительному  заказу  возможна  поставка  газоанализаторов

отградуированных в единицах измерений массовой концентрации мг/м3. Пересчёт результатов измерений, выраженных в объёмных долях, млн-1, в единицы массовой концентрации, мг/м3, осуществляется автоматически для условий 20 °С и 101,3 кПа;

Наименование характеристики

Значение

Предел допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности:

0,5

Предел  допускаемой  дополнительной  погрешности  от  изменения

относительной влажности окружающей среды в диапазоне условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Предел допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень которых указан в Руководстве по эксплуатации на газоанализаторы "ЭЛЬГАЗ", и содержание которых не более санитарных норм по ГОСТ 12.1.005-88, в долях от допускаемой основной погрешности, не более

1,5

Наименование характеристики

Значение

Номинальное время установления показаний1), Т90, с, не более:

- с оптическим сенсором;

- с термокаталитическим сенсором;

- с электрохимическим сенсором (кроме кислорода);

- с электрохимическим сенсором (кислород);

- с полупроводниковым сенсором;

- с фотоионизационным сенсором.

20

10

45

30

60

60

Сигнализация (световая и звуковая)2): - первый порог срабатывания - второй порог срабатывания

предупредительный аварийный

Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений

от 5 до 95

Параметры электрического питания, В, не более:

“ЭЛЬГАЗ-100”, “ЭЛЬГАЗ-200”, постоянный ток от внутреннего источника (номинальное напряжение питания аккумулятора)

3,7

“ЭЛЬГАЗ-300”, “ЭЛЬГАЗ-500”, постоянный ток от внешнего источника

12-32

“ЭЛЬГАЗ-400”, постоянный ток, от внешнего источника

18-27

Потребляемая мощность в зависимости от исполнения и режима, В^А, не более:

“ЭЛЬГАЗ-300”

1,3

“ЭЛЬГАЗ-400”:

- без индикатора;

- с индикатором.

1,3

2,0

“ЭЛЬГАЗ-500”:

- без индикатора с цифровым выходом;

- без индикатора с аналоговым выходом;

- с индикатором;

- в режиме срабатывания сигнализации;

- при включении.

0,8 1,3 1,6 2,2 2,5

Выходной сигнал:

- цифровой

- аналоговый токовый, мА

- реле (Порог 1, Порог 2. Неисправность), шт.

RS485, НАRТ от 4 до 20 3

Габаритные размеры (высотахширинахдлина), мм, не более:

- “ЭЛЬГАЗ-100”

155x75x40

- “ЭЛЬГАЗ-200”

160x80x85

- “ЭЛЬГАЗ-300” (диаметрхдлина)

42x200

- “ЭЛЬГАЗ-400” (пластиковый корпус без индикатора)

160x110x60

- “ЭЛЬГАЗ-400” (пластиковый корпус с индикатором)

155x150x60

- “ЭЛЬГАЗ-400” (алюминиевый корпус без индикатора)

155x150x60

Наименование характеристики

Значение

- “ЭЛЬГАЗ-400” (алюминиевый корпус с индикатором)

155x150x60

- “ЭЛЬГАЗ-500”

285x150x110

Масса, кг, не более:

- “ЭЛЬГАЗ-100”

0,35

- “ЭЛЬГАЗ-200”

0,85

- “ЭЛЬГАЗ-300”

0,80

- “ЭЛЬГАЗ-400” (пластиковый корпус без индикатора)

0,40

- “ЭЛЬГАЗ-400” (пластиковый корпус с индикатором)

0,45

- “ЭЛЬГАЗ-400” (алюминиевый корпус без индикатора)

0,77

- “ЭЛЬГАЗ-400” (алюминиевый корпус с индикатором)

0,77

- “ЭЛЬГАЗ-500” (алюминиевый корпус)

1,80

- “ЭЛЬГАЗ-500” (нержавеющий корпус)

3,80

Условия эксплуатации

атмосферное давление, кПа

от 80 до 120

относительная влажность (без конденсации), %

от 30 до 98

температура окружающей среды, °С

- “ЭЛЬГАЗ-100”

- “ЭЛЬГАЗ-400” (алюминиевый корпус)

от - 40 до + 60

- “ЭЛЬГАЗ-200”

- “ЭЛЬГАЗ-400” (пластиковый корпус)

от - 30 до + 60

- “ЭЛЬГАЗ-300”

от - 603) до + 854)

- “ЭЛЬГАЗ-500”

от - 603) до + 854)

Средняя наработка на отказ, ч

30 000

Средний срок службы, лет

15

Маркировка взрывозащиты:

- “ЭЛЬГАЗ-100”

1Ex db ia IIC T4 GbX 0Ex ia IIC T4 Ga X

PO Ex ia I Ma X

- “ЭЛЬГАЗ-200”

1Ex db ib IIB+ Н2 T4 Gb X

- “ЭЛЬГАЗ-300”

1Ex db IIC T6 Gb X

- “ЭЛЬГАЗ-400”

1Ex db ia ПС Т4 Gb X

- “ЭЛЬГАЗ-500”

1Ex db IIC T6 Gb 1Ex db [ia Ga] IIC T6 Gb

Защита корпуса по ГОСТ 14254-2015

- “ЭЛЬГАЗ-100”

- “ЭЛЬГАЗ-200”

- “ЭЛЬГАЗ-300”

- “ЭЛЬГАЗ-400”

- “ЭЛЬГАЗ-500”

IP68

IP54

IP67

IP66

IP67

1) - время установления показаний для прогретого и готового к работе прибора.

2) - для канала кислорода оба порога (верхний и нижний) - аварийные. Для исполнений “ЭЛЬГАЗ-300” и “ЭЛЬГАЗ-400” - сигнализация и реле не предусмотрены.

3) - для газоанализаторов с электрохимическими сенсорами до температур не ниже -40 °C.

4) - для газоанализаторов с электрохимическими и фотоионизационными сенсорами не выше +60 °С.

Наименование

Обозначение

Количество

Газоанализатор

"ЭЛЬГАЗ" (соответствующего исполнения)

1шт.

Устройство зарядное (для приборов с автономным питанием) или блок питания

БП

1шт.

Паспорт

ПС

1экз.

Руководство по эксплуатации

РЭ

1экз.

Методика поверки

МП-104/05-2019 с изменением №1

1экз.

Упаковка

УП (для соответствующего исполнения)

1шт.

Калибровочная насадка

НГ

По заказу

Выносной индикатор или регистратор (для приборов с внешним индикатором)

ПК

По заказу

Преобразователь интерфейса RS 485-USB (для связи с ПК)

ПИ

По заказу

1) - по заказу газоанализаторы могут комплектоваться дополнительно

пробоотборными и вспомогательными устройствами.
