Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A
| Номер в ГРСИ РФ: | 76030-19 |
|---|---|
| Производитель / заявитель: | Фирма "Bizerba", Германия |
Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A (далее — средство измерений) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76030-19 |
| Действует | по 12.09.2029 |
| Наименование | Устройства весоизмерительные автоматические |
| Модель | CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8f8c8dd3-2870-47c7-275f-91f928fdb751 |
Производитель / Заявитель
Фирма "Bizerba SE & Co. KG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 820 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
76030-19: Описание типа
2024-76030-19.pdf
|
Скачать | 1.5 MБ | |
|
76030-19: Методика поверки
2019-mp76030-19.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A (далее — средство измерений) предназначены для измерений массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.
Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 классов точности XIII(1) и/или Y(a).
Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- одно или более грузоприемных устройств (далее — ГПУ), включающих в себя весоизмерительные датчики с аналоговым или цифровым выходным сигналом;
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
- ленточные и/или роликовые грузовые конвейеры;
- устройство обработки измерительной информации и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации;
- показывающее устройство;
- устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру.
В зависимости от применения средства измерений (устройство для сортировки по массе, устройство для этикетирования массы, устройство для этикетирования массы и стоимости взвешенного объекта), в его состав также входят датчики нахождения объекта измерения на ГПУ, устройства отбраковки/сортировки, печатающие устройства, устройства обнаружения металлов внутри объектов измерений (металлодетекторы), сканеры для чтения штрих-кодов и т.д.
Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими узлами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.
Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического статического взвешивания объектов измерений (устройство для этикетирования массы и стоимости взвешенного изделия) включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- ГПУ, включающее в себя весоизмерительный датчик с цифровым выходным сигналом;
- устройство обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации;
- показывающее устройство;
- устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру;
- печатающее устройство.
Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими устройствами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.
Модификации средства измерений представляют собой исполнения, различные по составу модулей и их компоновке, обеспечивающие возможность встраивать их в различные технологические линии, и предназначенные для различных применений.
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства и/или устройства для сортировки по массе для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте, имеют следующие основные обозначения:
CWE, MR8, I2 — базовое конструктивное исполнение.
CWD — упрощенное конструктивное исполнение для работы в условиях сухой окружающей среды.
CWF — конструктивное исполнение, предназначенное для применения на пищевых производствах.
CWH — конструктивное исполнение c открытой компоновочной структурой узлов, облегчающей процесс чистки для применения на пищевых производствах.
Основное обозначение (CWE, CWD, CWF, CWH, MR8, I2) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx» и/или числового индекса «1500», «3000», «6000» или «15000», указывающего на
максимальную нагрузку в граммах.
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе и/или устройства для этикетирования массы и/или устройства для этикетирования массы и стоимости взвешенного изделия для автоматического динамического и/или статического взвешивания объектов измерений при их движении по конвейерной ленте имеют следующие основные обозначения:
GLM-I — базовое конструктивное исполнение.
GLM-E — упрощенное конструктивное исполнение.
Основное обозначение (GLM-I, GLM-E) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx», «evo», «G5», и/или буквенного индекса «C-Wrap», «F-Wrap» «CleanCut» (относится к способу нанесения этикетки), и/или числового индекса «20», «30» «40» «50», «70», «100», «120», «150» или «170»,
указывающего на максимально возможную производительность устройств этикетировки в
минуту. Также конвейерная линия может иметь V-образную форму, и в этом случае торговое обозначение модели может быть дополнено буквенным индексом «V».
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе имеет основное обозначение:
WM-CWL — исполнение, предназначенное для взвешивания среднегабаритных или крупногабаритных объектов, с ГПУ в виде платформы весов, на которую устанавливается грузовая транспортная система, или с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики, установленные на опорной раме (L-ED). Исполнение WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье. ГПУ может быть расположено под наклоном до 20°.
Средство измерений с основным обозначением WM-CWL может иметь торговое обозначение модели CWL, CWL-L, CWL-H, CWL-M или CWL-I, дополненное буквенными индексами «Eco», «Max», «Flexx», или их комбинацией.
Модификации средства измерений, применяемые как устройства для этикетирования массы и стоимости взвешенного изделия для автоматического статического взвешивания объектов измерений, имеют следующие основные обозначения:
GLM-E Automac — исполнение, включающее в себя ГПУ в виде платформы и объединенные в одном корпусе устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, и предназначенное для встраивания в упаковочные машины. Основное обозначение (GLM-E Automac) может быть дополнено торговым обозначением модели добавлением к основному обозначению индекса «maxx».
WP 800 A — исполнение, представляющее собой полностью укомплектованную упаковочную машину, включающее в себя ГПУ в виде платформы, устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, подсистемы обертывания объектов измерений и нанесения этикеток.
Примеры общего вида средства измерений представлены на рисунках 1 — 6.

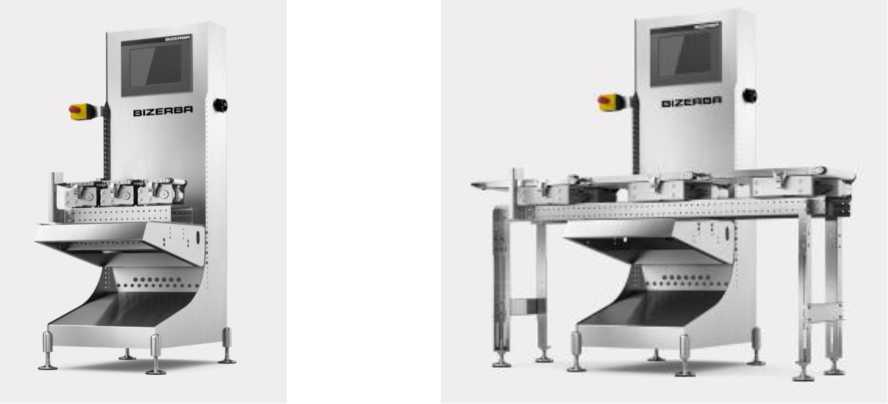

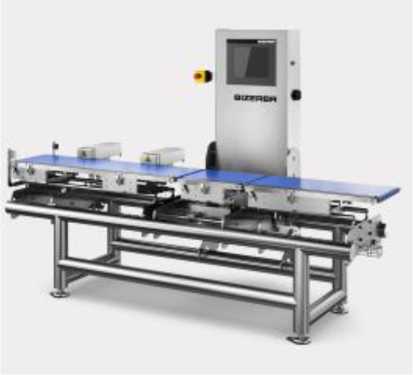

CWE (CWE 15000, CWEmaxx, CWEmaxx 15000)
CWD (CWD 1500, CWDmaxx, CWDmaxx 1500, MR8 1500, I2 1500)
CWH (CWH 6000, CWHmaxx, CWHmaxx 6000) с устройствами отбраковки с корзиной
CWH (CWH 6000, CWHmaxx, CWHmaxx
6000) с устройствами отбраковки

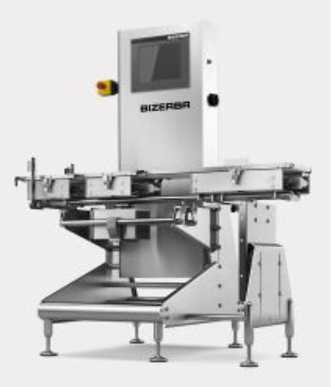

CWF (CWF 3000, CWFmaxx, CWFmaxx 3000, MR8 3000, I2 3000)

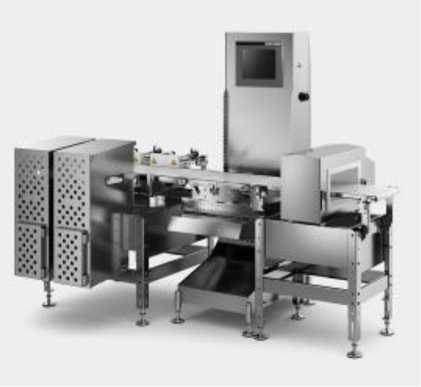

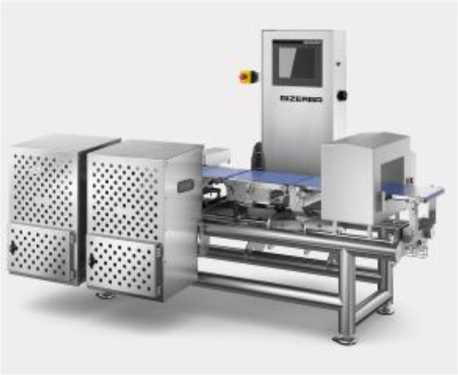

CWD (CWD 1500, CWDmaxx, CWDmaxx 1500) с металлодетектором

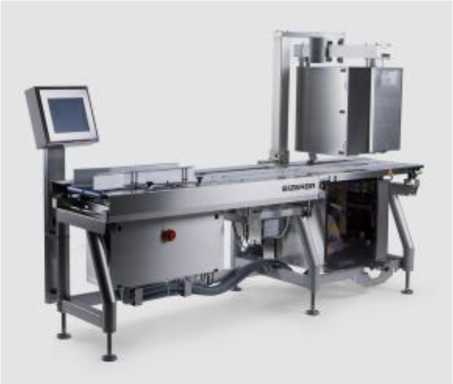

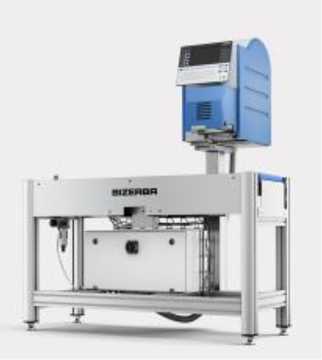

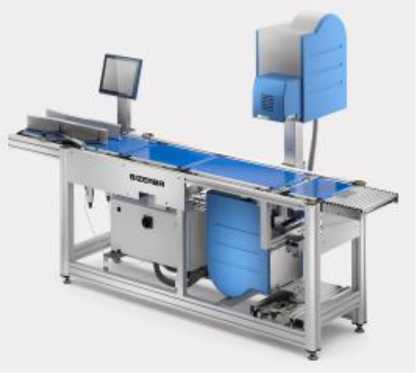

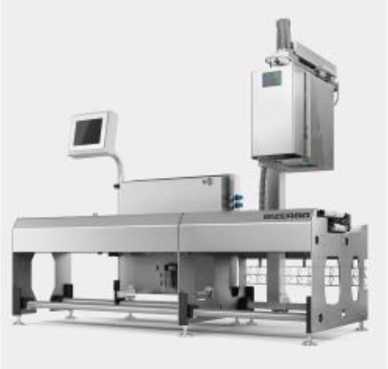

GLM-I (GLM-Ievo, GLM-Ievo 70) с устройством для этикетирования (нанесение этикетки сверху)
GLM-I (GLM-Ievo, GLM-Ievo 40) с устройством для этикетирования (нанесение этикетки сверху)
GLM-I (GLM-Ievo, GLM-Ievo 100) с устройством для этикетирования (нанесение этикетки сверху)
GLM-I (GLM-Ievo, GLM-Ievo 40) с устройством для этикетирования (нанесение этикетки сбоку)

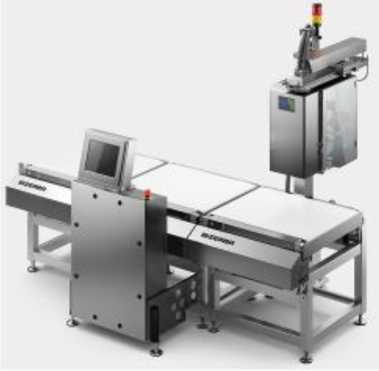

GLM-E (GLM-Emaxx, GLM-E 50, GLM-E 70, GLM-Emaxx 50 GLM-Emaxx 70)
GLM-I (GLM-Ievo, GLM-Ievo 100V) с устройством для этикетирования (нанесение этикетки сверху)

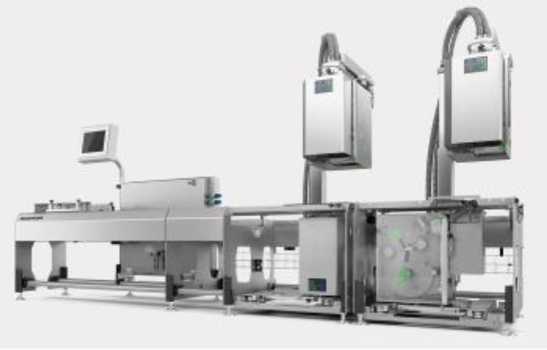

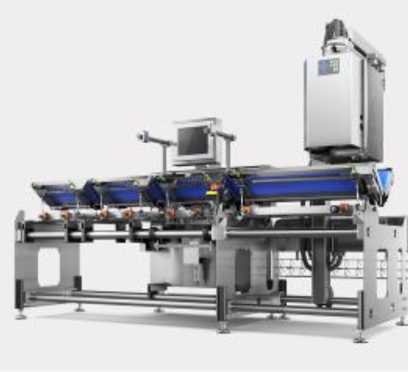

GLM-I (GLM-Ievo, GLM-Ievo 170,) с устройствами для этикетирования (нанесение этикетки сверху)

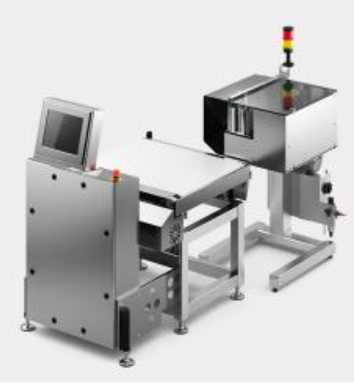

GLM-E (GLM-Emaxx, GLM-E 20, GLM-E 30, GLM-Emaxx 20, GLM-Emaxx 30)

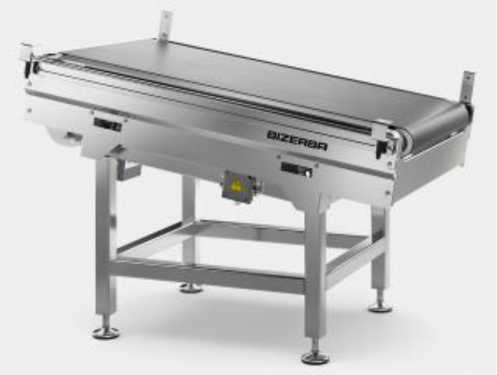

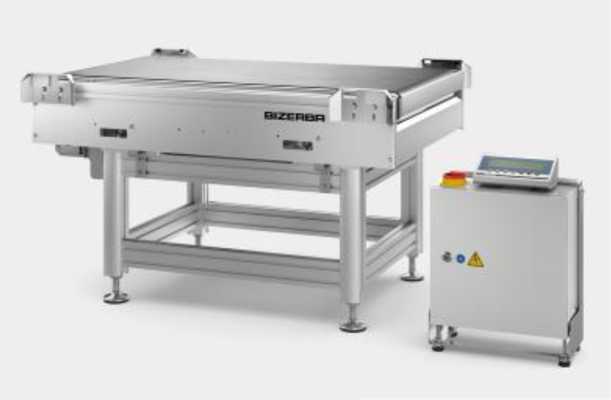

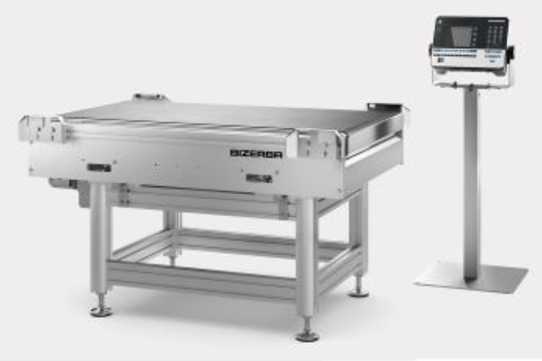

WM-CWL (CWL-L, CWL-H, CWL-M, CWL-I)
GLM-E (GLM-Emaxx, GLM-E 40, GLM-Emaxx 40) с устройством для этикетирования (нанесение этикетки сверху)
WM-CWL (CWL-L, CWL-H, CWL-M, CWL-I)

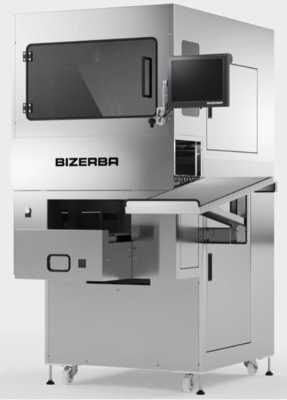

WP 800 A
GLM-E Automac (GLM-Emaxx Automac) встроенный в упаковочную машину
WM-CWL (WM-CWL LE-D)

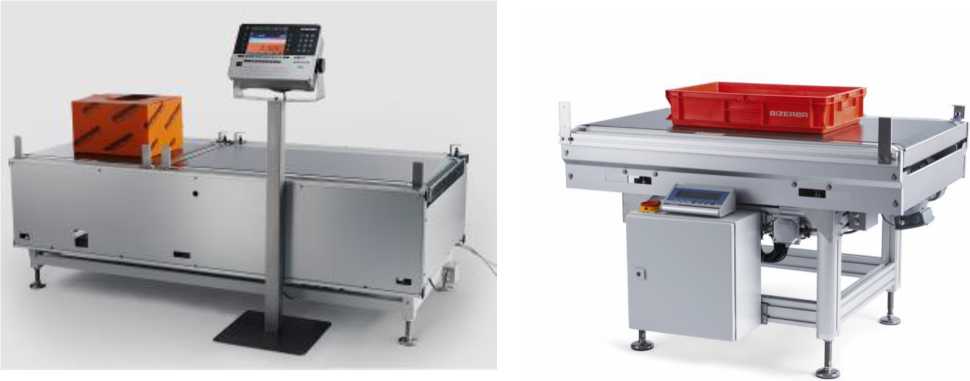

WM-CWL (CWL Max) WM-CWL (CWL Ecoflexx)

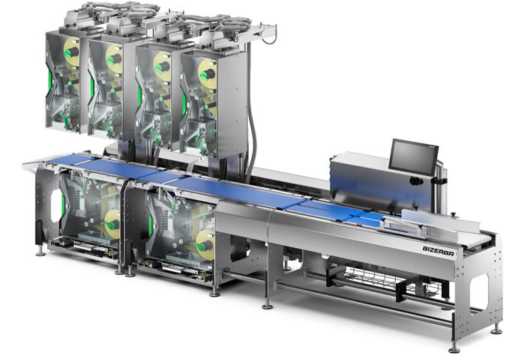

GLM-I (GLM-I G5, GLM-I G5 40, GLM-I G5 70, GLM-I G5 100, GLM-I G5 120, GLM-I G5 150,
GLM-I G5 170, GLM-I G5 F-Wrap, GLM-I G5 C-Wrap, GLM-I G5 40,GLM-I G5 70 C-Wrap, GLM-I G5 100 C-Wrap, GLM-I G5 120 C-Wrap, GLM-I G5 150 C-Wrap, GLM-I G5 170 C-Wrap, GLM-I G5 CleanCut, GLM-I G5 70 CleanCut, GLM-I G5 100 CleanCut, GLM-I G5 120 CleanCut,
GLM-I G5 150 CleanCut, GLM-I G5 170 CleanCut) с различным количеством печатающих и исполняющих устройств
Рисунок 6 — Общий вид средства измерений (примеры)
Схема пломбировки средства измерений от несанкционированного доступа определяется составом и компоновкой комбинации функциональных узлов и приведена на рисунках 7 - 10. Пломбировке с помощью разрушаемой наклейки, свинцовой или мастичной пломбы (при наличии необходимой оснастки), подвергаются переключатель настройки/регулировки, а также в зависимости от исполнения средства соединительные коробки сигнальных кабелей весоизмерительных датчиков или разъемы подключения ГПУ.
Рисунок 7 — Примеры схем пломбировки ГПУ
Место расположения переключателя настройки и регулировку закрываемого пломбой
Соединительная коробка: пломбируемая разрушаемой наклейкой или мастичной пломбой на винте крепления ее кожуха
Рисунок 8 — Примеры схем пломбировки ГПУ
Окошко на лицевой стороне корпуса для контроля состояния пломбы ---
Маркировочная табличка с основными характеристиками
Опечатываемый кожух зажимов для подсоединения датчиков
Пломбировка переключателя настройки регулировки
Рисунок 9 — Примеры схем пломбировки устройство обработки измерительной информации (показывающих устройств)
Рисунок 10 — Примеры схем пломбировки устройство обработки измерительной информации (показывающих устройств)
Маркировочная табличка средства измерений может располагаться:
- на корпусе средства измерений, в котором расположено устройство обработки измерительной информации и управления или устройство управления, совмещенное с показывающим устройством (электрический шкаф, шкаф управления);
- на корпусе грузовой транспортной системы, конструктивно объединенной с ГПУ;
- на корпусе печатающего устройства, если оно объединено с устройством обработки измерительной информации и управления.
На маркировочной табличке средства измерений указываются основные данные:
- наименование (или идентификационный знак) изготовителя;
- обозначение типа (основное обозначение модификации, исполнения) средства измерений;
- заводской номер;
- обозначение класса(ов) точности;
- знак утверждения типа;
- максимальная скорость грузовой транспортной системы (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
- максимальная скорость взвешивания, нагрузок/мин (если применимо);
- обозначения режима взвешивания, для которого предназначено средство измерения (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
- значения (в случае нескольких ГПУ — для каждого ГПУ): максимальной нагрузки Max (Maxi поддиапазонов взвешивания для многоинтервальных средств измерений), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания для многоинтервальных средств измерений), диапазона уравновешивания тары при наличии соответствующего устройства;
- диапазон температуры;
- идентификационные (заводские) номера ГПУ в составе средства измерений (при необходимости в случае нескольких ГПУ).
Основные метрологические характеристики (Max (Maxi), Min, e (ei), d (di)) также отображаются на дисплее или на дополнительной маркировочной табличке рядом с ним.
Функциональные узлы средства измерений (устройства управления, печатающие устройства, показывающие устройства, ГПУ) могут иметь отдельные маркировочные таблички.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку методом офсетной или лазерной печати в виде цифрового обозначения, состоящего из арабских цифр (рисунки 11 — 14).
Нанесение знака поверки на средство измерений не предусмотрено.

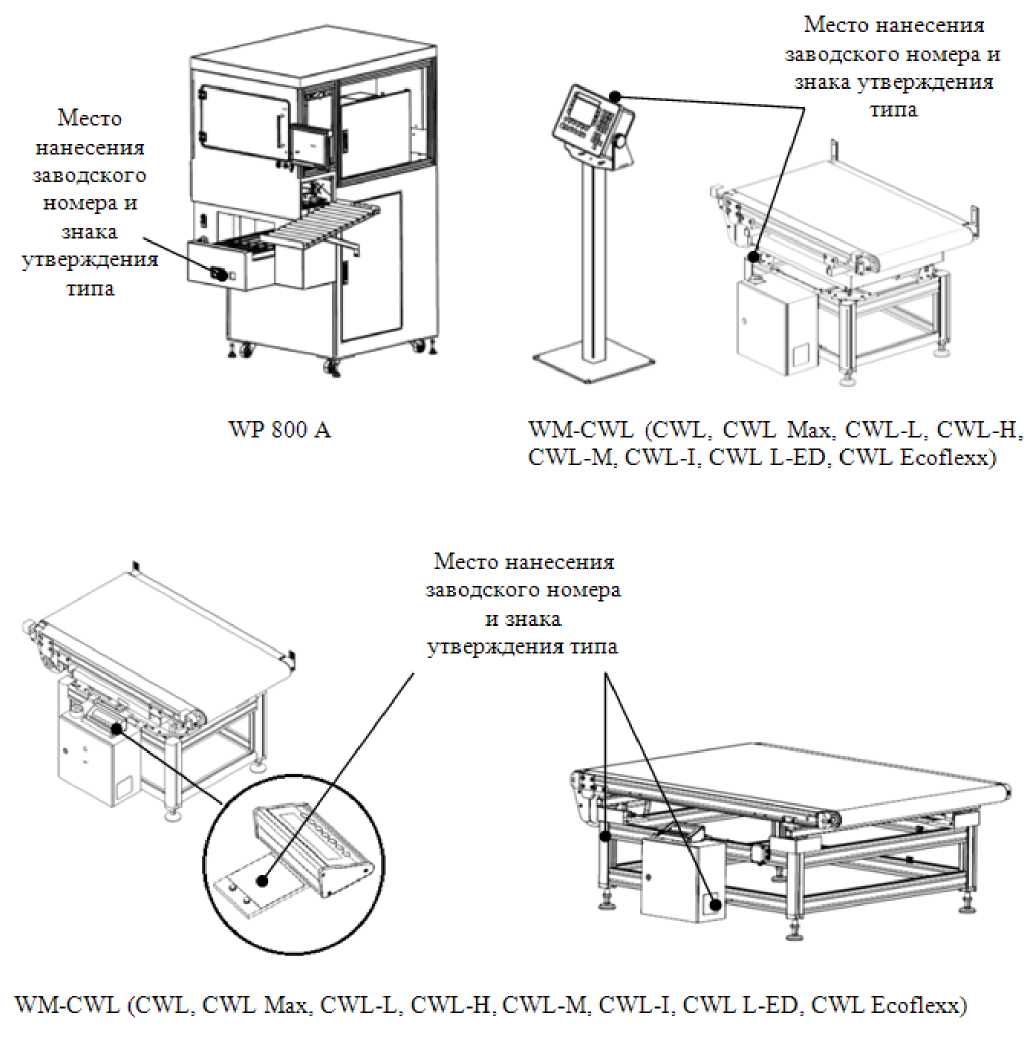

Рисунок 11 — Схема расположения маркировочной таблички с заводским номером и знаком утверждения типа средства измерений
Рисунок 12 — Схема расположения маркировочной таблички с заводским номером и знаком утверждения типа средства измерений
-L.
WP 800 A
WM-CWL (CWL, CWL Max, CWL
Место нанесения
заводского номера и знака утверждения
—> типа
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
CWL-H, CWb-M, CWL-L CWL L-ED= CWL Ecoflexx)
WM-CWL (CWL= CWL Max, CWL-L, CWL-H CWL-M, CWL-I, CWL L-ED, CWL Ecoflexx)

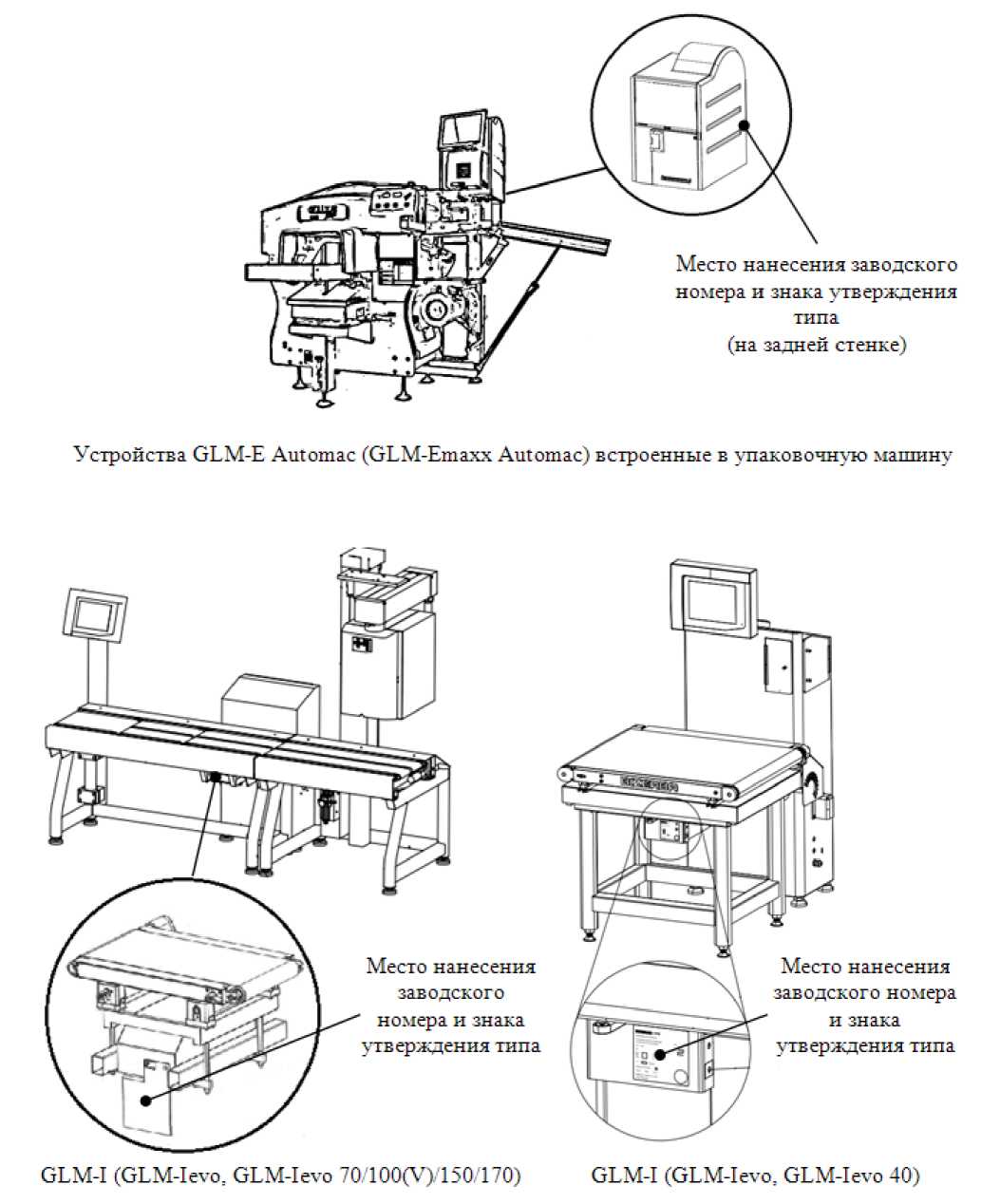

Рисунок 13 — Схема расположения маркировочной таблички с заводским номером и знаком утверждения типа средства измерений

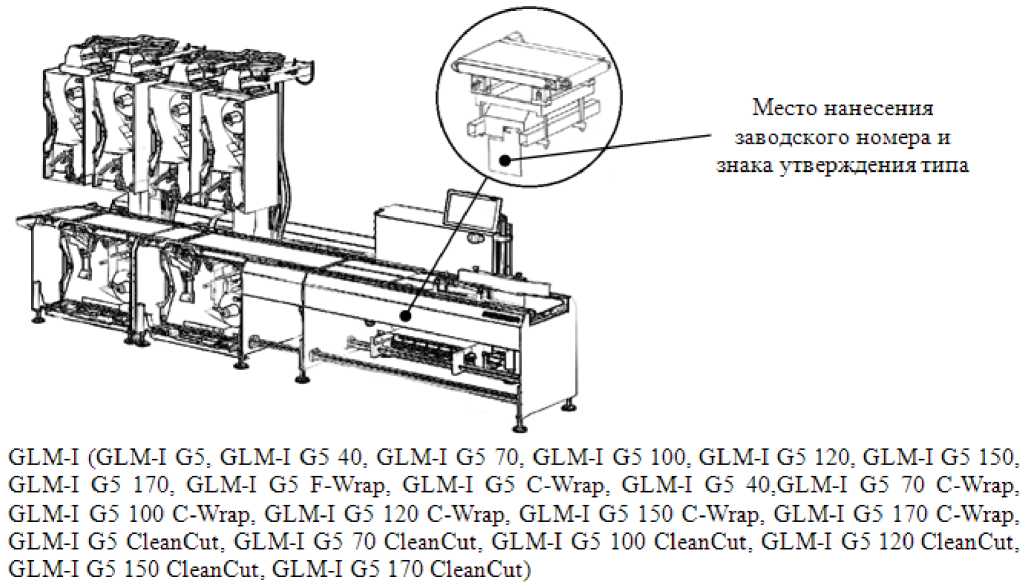

GLM-I (GLM-I G5, GLM-I G5 40, GLM-I G5 70= GLM-I G5 100= GLM-I G5 120, GLM-I G5 150;
GLM-I G5 170, GLM-I G5 F-Wrap, GLM-I G5 C-Wrap: GLM-I G5 40,GLM-I G5 70 C-Wrap; GLM-I G5 100 С-Wrap, GLM-I G5 120 С-Wrap, GLM-I G5 150 С-Wrap, GLM-I G5 170 C-Wrap; GLM-I G5 CleanCnL GLM-I G5 70 CleanCur GLM-I G5 100 CleanCnL GLM-I G5 120 CleanCnL GLM-I G5 150 CkanCut, GLM-I G5 170 ClonCut)
Место нанесения заводского номера и знака утверждения типа
Рисунок 14 — Схема расположения маркировочной таблички с заводским номером и знаком утверждения типа средства измерений
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве. Имеет метрологически значимую и метрологически незначимую (функциональную) части.
Метрологически значимой частью ПО является ПО устройства обработки измерительной информации и управления исполнительными механизмами средства измерений, которое передает результаты измерений массы и измерительную информацию функциональной части ПО.
Функциональная часть ПО (GT-SoftControl; .RetailPowerScale; Scale OEM Module, или встроенное ПО) реализует пользовательский интерфейс, а также передачу измерительной информации по интерфейсам связи.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:
а) после запуска ПО проводится проверка его целостности автоматическим вычислением контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением; если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий в энергонезависимой памяти.
б) доступ к параметрам регулировки и настройки осуществляется с использованием пароля.
Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши (<i>) или в соответствующем пункте меню согласно руководству по эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077—2014.
аблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
CWE, CWD, CWF, CWH, MR8, I2, GLM-I, GLM-E, GLM-E Automac |
WM-CWL |
WP 800 A | |
|
Идентификационное наименование ПО |
— | ||
|
Номер версии (идентификационный номер) ПО * |
e: 002; е: 003; e: 004; e: 05167; e: 05140; e: 05239; e: 05199; e: 0428; e: 04102 |
ECn.01.x; ECn.02.x; ECn.03.x; ECn.04.x; ECn.05.x; ECn.06.x; ECn.07.x; ECn.08.x; ECn.09.x; ECn.10.x; ECn.11.x, ECn.12.x; ecn.01.x; ecn.02.x; ecn.03.x; ecn.04.x; ecn.05.x; ecn.06.x; ecn.07.x; ecn.08.x; ecn.09.x; ecn.10.x; ecn.11.x; ecn.12.x, emn.01.x; emn.02.x; emn.03.x; emn.04.x; emn.05.x |
011::x.y; 012::x.y; 013::x.y; 014::x.y; 015::x.y; 016::x.y; 017::x.y |
|
Цифровой идентификатор ПО |
— | ||
* «х» и «у» — число 0 - 99 для обозначения функциональной части ПО.
Технические характеристики
Таблица 2 — CWE, CWF, CWD, CWH, MR8, I2 (многоинтервальные средства измерений)
|
Метрологическая характеристика |
CWE/CWD/CWF/ CWH(maxx/1500/ maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH(maxx/1500/ maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH(maxx/3000/ maxx 3000); MR8/I2 (3000) | |||
|
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Y(a) |
|
Максимальная нагрузка Max1/Max2, г |
600/1000 |
600/1500 |
1500/3000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
10 4 |
4 или 1* 4 или 1* |
20 4 |
4 или 1* 4 или 1* |
50 10 |
10 или 2,5* 10 или 2,5* |
|
Поверочное деление et/ei, действительная цена деления (шкалы) d1/d2, ei=di, г |
0,2/0,5 |
0,2/0,5 |
0,5/1,0 | |||
|
Число поверочных делений m/n2 |
3000/2000 |
3000/3000 |
3000/3000 | |||
|
Метрологическая характеристика |
CWE/CWD/CWF/ CWH(maxx/1500/ maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH(maxx/1500/ maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH(maxx/3000/ maxx 3000); MR8/I2 (3000) |
|
Диапазон уравновешивания (взвешивания) тары (при наличии полуавтоматического устройства выборки массы тары), не более, г - при динамическом взвешивании |
240 |
240 |
600 |
|
- и/или при статическом взвешивании |
1000 |
1500 |
3000 |
|
Диапазон устройства предварительного задания массы тары, не более, г - при динамическом взвешивании |
240 |
240 |
600 |
|
- и/или при статическом взвешивании |
600 |
600 |
1500 |
|
* при применении в качестве оценочных весов, с помощью которых определяют | |||
|
транспортные тарифы, пошлины (например, почтовые |
весы, весы для взвешивания отходов) | ||
Таблица 3 — CWE, CWF, CWH, MR8, I2 (многоинтервальные средства измерений)
|
Метрологическая характеристика |
CWE/C C (maxx/6 60 MR8/] |
WD/CWF/ WH 000/maxx 00); [2 (6000) |
CWE/CWD/CWF/ CWH(maxx/ 15000/maxx 15000); MR8/I2 (15000) | |
|
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
|
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
6000/15000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
150 20 |
20 или 5* 20 или 5* |
200 40 |
40 или 10* 40 или 10* |
|
Поверочное деление et/ei действительная цена деления (шкалы) d1/d2, ei=di, г |
1/2 |
2/5 | ||
|
Число поверочных делений П1/П2 |
3000/3000 |
3000/3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (при наличии полуавтоматического устройства выборки массы тары), не более, г - при динамическом взвешивании - и/или при статическом взвешивании |
1200 6000 |
2400 15000 | ||
|
Диапазон устройства предварительного задания массы тары, не более, г - при динамическом взвешивании - и/или при статическом взвешивании |
1200 3000 |
2400 6000 | ||
|
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) | ||||
Таблица 4 — CWE, CWF, CWD, CWH, MR8, I2 (однодиапазонные средства измерений)
|
Метрологическая характеристика |
CWE/CWD/CWF/ CWH (maxx/1500/maxx 1500); MR8/I2 (1500) |
CWE/C C (maxx/ 15 MR8/] |
WD/CWF/ WH 500/maxx 00); [2 (1500) |
CWE/CWD/CWF/ CWH (maxx/3 000/maxx 3000); MR8/I2 (3000) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
ХШ(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
|
Максимальная нагрузка Max, г |
500 |
1500 |
3000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
50 10 |
10 или 2,5* 10 или 2,5* |
150 20 |
20 или 5* 20 или 5* |
150 20 |
20 или 5* 20 или 5* |
|
Поверочное деление e действительная цена деления (шкалы) d, e=d, г |
0,5 |
1 |
1 | |||
|
Число поверочных делений n |
3000 |
1500 |
3000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г - при динамическом взвешивании - и/или при статическом взвешивании |
600 1500 |
600 1500 |
1200 3000 | |||
|
Диапазон устройства предварительного задания массы тары), не более, г - при динамическом взвешивании - и/или при статическом взвешивании |
600 1500 |
600 1500 |
1200 3000 | |||
|
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) | ||||||
Таблица 5 — GLM-E (многоинтервальные средства измерений)
|
Метрологическая характеристика |
GLM-E (maxx/20/30/ maxx 20/maxx 30) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
3000/6000 |
6000/15000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
— 20 |
— 20 |
20 20 |
150 20 |
40 40 |
500 40 |
|
Метрологическая характеристика |
GLM-E (maxx/20/30/ maxx 20/maxx 30) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
|
Поверочное деление et/ei действительная цена деления (шкалы) di/d2, ei=di, г |
1/2 |
1/2 |
2/5 |
|
Число поверочных делений ni/n2 |
3000/3000 |
3000/3000 |
3000/3000 |
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | |||
|
- при динамическом взвешивании - и/или при статическом |
— |
2400 |
6000 |
|
взвешивании |
6000 |
6000 |
15000 |
|
Диапазон устройства | |||
|
предварительного задания массы тары), не более, г: | |||
|
- при динамическом взвешивании - и/или при статическом |
— |
2400 |
6000 |
|
взвешивании |
3000 |
3000 |
6000 |
Таблица 6 — GLM-E (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-E (maxx/20/30/ maxx 20/maxx 30) |
GLM-E(maxx/ 40/50/70/maxx 40/ maxx 50/maxx 70) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
3000 |
3000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
— 20 |
— 20 |
20 20 |
150 20 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, не более, г | ||||
|
Число поверочных делений n |
3000 |
3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
— 3000 |
1200 3000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
— 3000 |
1200 3000 | ||
Таблица 7 — GLM-E (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/20/30/ maxx 20/maxx 30) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
6000 |
6000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
20 20 |
150 20 |
— 40 |
— 40 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, не более, г |
2 | |||
|
Число поверочных делений n |
6000 |
3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
— 6000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
— 6000 | ||
Таблица 8 — GLM-E (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XHI(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
6000 |
12000 |
15000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
40 40 |
500 40 |
40 40 |
500 40 |
100 100 |
2500 100 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
2 |
2 |
5 | |||
|
Число поверочных делений n |
3000 |
6000 |
3000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
4800 12000 |
3000 15000 | |||
|
Метрологическая характеристика |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
4800 12000 |
3000 15000 |
Таблица 9 — GLM-I (многоинтервальные средства измерений)
|
Метрологическая характеристика |
GLM-I (evo/150/C-W rap/ evo 150/ evo C-Wrap/G5/ G5 150/ G5 120/ G5 120 C-Wrap/ G5 120 CleanCut/ G5 150 C-Wrap/ G5 CleanCut) |
GLM-I (evo/70/100/evo 70/ evo 100/G5/G5 100/ G5 70 / G5 70 C-Wrap/ G5 100 C-Wrap/ G5 C-Wrap) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
3000/6000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
20 20 |
150 20 |
20 20 |
150 20 |
|
Поверочное деление et/ei действительная цена деления (шкалы) d1/d2, ei=di, г |
1/2 |
»/2 | ||
|
Число поверочных делений m/ni |
3000/3000 |
3000/3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
1200 6000 |
2400 6000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
1200 3000 |
2400 3000 | ||
Таблица 10 — GLM-I (многоинтервальные средства измерений)
|
Метрологическая характеристика |
GLM-I (evo/70/100/150/ C-Wrap/evo 70/ evo 100/evo 150/ evo C-Wrap/G5/ G5 70/G5 100/ G5 120/G5 150/ G5 70 C-Wrap/ G5 100 C-Wrap/ G5 120 C-Wrap/ G5 150 C-Wrap/ G5 120 CleanCut/ G5 CleanCut/ G5 C-Wrap) |
GLM-I (evo/70/100/100V/ evo 70/evo 100/ evo 100V/G5/ G5 70/ G5 100/ G5 150/ G5 70 C-Wrap/ G5 100 C-Wrap/ G5 C-Wrap) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max1/Max2, г |
6000/10000 |
6000/15000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
20 20 |
150 20 |
40 40 |
500 40 |
|
Поверочное деление et/ei действительная цена деления (шкалы) d1/d2, ei=di, г |
1/2 |
2/5 | ||
|
Число поверочных делений П1/П2 |
6000/5000 |
3000/3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 10000 |
2400 15000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
2400 6000 | ||
Таблица 11 — GLM-I (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-I (evo/170/evo 170/ G5/G5 170/ G5 C-Wrap/ G5 170 C-Wrap) |
GLM-I (evo/170/evo 170/ G5/G5 170/ G5 C-Wrap/ G5 170 C-Wrap) |
GLM-I (evo/70/100/150/ C-Wrap/F-Wrap/ evo 70/evo 1o0/ evo 150/ evo C-Wrap/ maxx F-Wrap/ G5/ G5 70/G5 100/ G5 150/G5 F-Wrap/ G5 C-Wrap) | |||
|
1 |
2 |
3 |
4 | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
1500 |
3000 |
3000 | |||
|
1 |
2 |
3 |
4 | |||
|
Минимальная нагрузка Min, г - при динамическом взвешивании - или при статическом взвешивании |
20 20 |
25 20 |
20 20 |
50 20 |
20 20 |
150 20 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г | ||||||
|
Число поверочных делений n |
1500 |
3000 |
3000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
300 1500 |
600 3000 |
600 3000 | |||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
300 1500 |
600 3000 |
600 3000 | |||
Таблица 12 — GLM-I (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-I(evo/70/100/ 150/C-Wrap/evo 70/ evo 100/evo 150/ evo C-Wrap/ G5/ G5 70/ G5 100/ G5 120/G5 150 G5 70 C-Wrap/ G5 100 C-Wrap/ G5 120 C-Wrap/ G5 150 C-Wrap/ G5 120 CleanCut/ G5 CleanCut/ G5 C-Wrap) |
GLM-I(evo/70/100 /100V/150/C-Wrap/ F-Wrap/evo 70/ evo 100/evo 100 V/ evo 150/ evo C-Wrap/ maxx F-Wrap/ G5 / G5 70/G5 100/ G5 120/G5 150/ G5 F-Wrap G5 70 C-Wrap/ G5 100 C-Wrap/ G5 120 C-Wrap/ G5 150 C-Wrap/ G5 120 CleanCut/ G5 CleanCut/ G5 C-Wrap) |
GLM-I(evo/70/100/ 150/C-Wrap/ evo 70/evo 100/ evo 150/ evo C-Wrap/ G5/ G5 70/ G5 100/ G5 150/ G5 C-Wrap) | |||
|
1 |
2 |
3 |
4 | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
6000 |
6000 |
10000 | |||
|
1 |
2 |
3 |
4 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
20 20 |
150 20 |
40 40 |
500 40 |
40 40 |
500 40 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
2 |
2 | ||||
|
Число поверочных делений n |
6000 |
3000 |
5000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
2400 6000 |
2000 10000 | |||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 6000 |
2400 6000 |
2000 10000 | |||
Таблица 13 — GLM-I (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-I(evo/70/ 100/100V/evo 70/ evo 100/evo 100 V/ G5/G5 70/G5 100) |
GLM-I(evo/70/100/ evo 70/evo 100 G5/G5 70/G5 100) |
GLM-I (evo/40/evo 40/ G5/G5 40) | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
15000 |
12000 |
15000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
100 100 |
500 100 |
40 40 |
5000 40 |
100 100 |
2500 100 |
|
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
5 |
2 |
5 | |||
|
Число поверочных делений n |
3000 |
6000 |
3000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 15000 |
4800 12000 |
3000 15000 | |||
|
Метрологическая характеристика |
GLM-I(evo/70/ 100/100V/evo 70/ evo 100/evo 100 V/ G5/G5 70/G5 100) |
GLM-I(evo/70/100/ evo 70/evo 100 G5/G5 70/G5 100) |
GLM-I (evo/40/evo 40/ G5/G5 40) |
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
2400 15000 |
4800 12000 |
3000 15000 |
Таблица 14 — GLM-I (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-I (evo/40/evo 40/ G5/G5 40) |
GLM-I (evo/40/evo 40/ G5/G5 40) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
30000 |
30000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
100 100 |
2500 100 |
200 200 |
10000 200 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
5 |
10 | ||
|
Число поверочных делений n |
6000 |
3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 30000 |
6000 30000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 30000 |
6000 30000 | ||
Таблица 15 — GLM-I (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-I (evo/40/evo 40/ G5/G5 40) |
GLM-I (evo/40/evo 40/ G5/G5 40) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
60000 |
60000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
200 200 |
10000 200 |
400 400 |
15000 400 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
10 |
20 | ||
|
Число поверочных делений n |
6000 |
3000 | ||
|
Метрологическая характеристика |
GLM-I (evo/40/evo 40/ G5/G5 40) |
GLM-I (evo/40/evo 40/ G5/G5 40) |
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
12000 60000 |
12000 60000 |
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
12000 60000 |
12000 60000 |
Таблица 16 — WM-CWL (многоинтервальные средства измерений)
|
Метрологическая характеристика |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max1/Max2, г |
15000/30000 |
30000/60000 | ||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
100 или 25* 100 или 25* |
2000 25 |
200 или 50* 200 или 50* |
4000 50 |
|
Поверочное деление et/ei действительная цена деления (шкалы) d1/d2, ei=di, г |
5/10 |
10/20 | ||
|
Число поверочных делений П1/П2 |
3000/3000 |
3000/3000 | ||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 30000 |
12000 60000 | ||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 30000 |
12000 60000 | ||
|
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) | ||||
Таблица 17 — WM-CWL (однодиапазонные средства измерений)
|
Метрологическая характеристика |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
15000 |
30000 |
30000 | |||
|
Минимальная нагрузка Min, г: - при динамическом взвешивании - и/или при статическом взвешивании |
100 или 25* 100 или 25* |
2000 100 |
100 или 25* 100 или 25* |
2000 100 |
200 или 50* 200 или 50* |
2000 200 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
5 |
5 |
10 | |||
|
Число поверочных делений n |
3000 |
6000 |
3000 | |||
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 15000 |
12000 30000 |
12000 30000 | |||
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
6000 15000 |
12000 30000 |
12000 30000 | |||
|
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) | ||||||
Таблица 18 — WM-CWL (однодиапазонные средства измерений)
|
Метрологическая характеристика |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/L-ED/Eco flexx/Max flexx) |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/Max flexx) | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max, г |
32000 |
60000 | ||
|
Минимальная нагрузка Min, г - при динамическом взвешивании - при статическом взвешивании |
200 или 50* 200 или 50* |
2000 100 |
400 или 100* 400 или 100* |
2000 400 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
10 |
20 | ||
|
Метрологическая характеристика |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/L-ED/Eco flexx/Max flexx) |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/Max flexx) |
|
Число поверочных делений n |
3200 |
3000 |
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
12800 32000 |
24000 60000 |
|
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании - и/или при статическом взвешивании |
12800 32000 |
24000 60000 |
|
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) | ||
Таблица 19 — GLM-E Automac, WP 800 A (многоинтервальные средства измерений)
|
Метрологическая характеристика |
GLM-E(maxx) Automac WP 800 A |
GLM-E(maxx) Automac WP 800 A |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
|
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
6000/15000 |
|
Минимальная нагрузка Min, г |
20 |
40 |
|
Поверочное деление et/ei действительная цена деления (шкалы) d1/d2, ei=di, г |
1/2 |
2/5 |
|
Число поверочных делений П1/П2 |
3000/3000 |
3000/3000 |
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - для GLM-E(maxx) Automac - для WP 800 A |
2400 1200 |
6000 3000 |
|
Диапазон устройства предварительного задания массы тары), не более, г - для GLM-E(maxx) Automac - для WP 800 A |
2400 1200 |
6000 3000 |
Таблица 20 — GLM-E Automac, WP 800 A (однодиапазонные средства измерений)
|
Метрологическая характеристика |
GLM-E(maxx) Automac WP 800 A |
GLM-E(maxx) Automac WP 800 A |
|
Класс точности поГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
|
Максимальная нагрузка Max, г |
6000 |
15000 |
|
Минимальная нагрузка Min, г |
40 |
100 |
|
Поверочное деление e действительная цена деления (шкалы) d, e=d, г |
2 |
5 |
|
Число поверочных делений n |
3000 |
3000 |
|
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - для GLM-E(maxx) Automac - для WP 800 A |
2400 1200 |
6000 3000 |
|
Диапазон устройства предварительного задания массы тары), не более, г - для GLM-E(maxx) Automac - для WP 800 A |
2400 1200 |
6000 3000 |
Таблица 21 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- номинальное напряжение переменного тока, В |
220 (380) |
|
- частота переменного тока, Гц |
50±1 |
|
Максимальная скорость грузовой транспортной системы VMax, м/с | |
|
- CWE, CWD, CWF, CWH |
2,833 |
|
- GLM-E |
1,47 |
|
- GLM-I |
1,47 |
|
- WM-CWL |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от 0 до +40 |
|
- относительная влажность, % |
до 85 включ. |
|
Габаритные размеры средства измерений (при транспортировании), мм, не более | |
|
- высота |
2500 |
|
- ширина |
2000 |
|
- длина |
6000 |
|
Масса, кг, не более |
5000 |
Знак утверждения типа
наносится на маркировочную табличку средства измерений методом офсетной или лазерной печати или с помощью наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 22 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Средство измерений |
— |
1 шт. |
|
Комплект принадлежностей (по отдельному заказу) |
— |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
Сведения о методах измерений
- разделе 10 «Управление» документа «Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2. Руководство по эксплуатации»;
- разделе 5 «Управление» документа «Устройства весоизмерительные автоматические WM-CWL (CWL/CWL-L/CWL-H/CWL-M/CWL-I) (Ecoflexx). Руководство по эксплуатации»;
- разделе 4 «Управление» документа Устройства весоизмерительные автоматические WM-CWL (CWL/CWL-L/CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/L-ED/Eco flexx/Max flexx). Руководство по эксплуатации»;
- разделе 11 «Управление» документа «Устройства весоизмерительные автоматические GLM-E(maxx) Automac. Руководство по эксплуатации»;
- разделе 11 «Управление» документа «Устройства весоизмерительные автоматические GLM-E(maxx/20/30/40/50/70/maxx 20/maxx 30/maxx 40/maxx 50/maxx 70). Руководство по эксплуатации»;
- разделе 12 «Управление» документа «Устройства весоизмерительные автоматические GLM-I. GLM-I G5. Руководство по эксплуатации»;
- разделе 11 «Управление» документа «Устройство весоизмерительное автоматическое GLM-I (evo/70/100/100V/150/C-Wrap/evo 70/evo 100/ evo 100V/evo 150/evo C-Wrap). Руководство по эксплуатации»;
- разделе 10 «Управление» документа «Устройства весоизмерительные автоматические GLM-I(maxx/FWrap/maxx FWrap). Руководство по эксплуатации»;
- разделе 5 «Управление» документа «Устройства весоизмерительные автоматические WM-CWL. Руководство по эксплуатации»;
- разделе 6 «Управление» документа «Устройство весоизмерительное автоматическое WP 800 A. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A. Стандарт предприятия.
Смотрите также
