Автотопливозаправщики и автоцистерны 4680, 4681
| Номер в ГРСИ РФ: | 76041-19 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "НПО "Вектор", г.Миасс |
Автотопливозаправщики и автоцистерны 4680,4681 (далее - АТЗ и АЦ) являются мерой полной вместимости, предназначены для измерения объема светлых нефтепродуктов и транспортирования, кратковременного хранения и заправки нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного объема топлива измерительным устройством топливораздачи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76041-19 |
| Наименование | Автотопливозаправщики и автоцистерны |
| Модель | 4680, 4681 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 12.09.2024 |
Производитель / Заявитель
ООО "НПО "Вектор", г.Миасс
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 250 |
| Найдено поверителей | 26 |
| Успешных поверок (СИ пригодно) | 250 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2024 |
Поверители
Скачать
| 76041-19: Описание типа СИ | Скачать | 202.7 КБ | |
| 76041-19: Методика поверки МП-01-2019-20 | Скачать | 5.9 MБ |
Описание типа
Назначение
Автотопливозаправщики и автоцистерны 4680,4681 (далее - АТЗ и АЦ) являются мерой полной вместимости, предназначены для измерения объема светлых нефтепродуктов и транспортирования, кратковременного хранения и заправки нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного объема топлива измерительным устройством топливораздачи.
Описание
Принцип действия АТЗ и АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АТЗ и АЦ изготавливаются на базе автомобильных шасси соответствующей грузоподъёмностью. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, трапециевидной, эллиптической или круглой формы и может состоять из одной или нескольких секций.
Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ и АЦ состоит из системы световой сигнализации и наружного освещения. АТЗ и АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны АТЗ и АЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ и АЦ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО-25 или СЖ-ППО-40 (регистрационный номер 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
Общий вид АТЗ и АЦ представлен на рисунке 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунке 3, 4, 5.

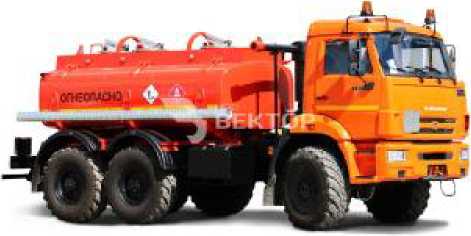

Рисунок 1 Общий вид АТЗ с двумя секциями

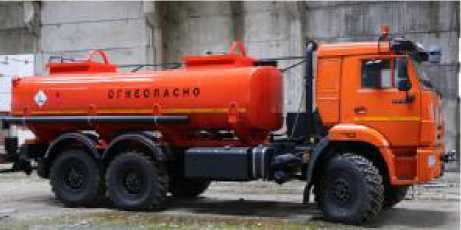

Рисунок 2 Общий вид АЦ с тремя секциями

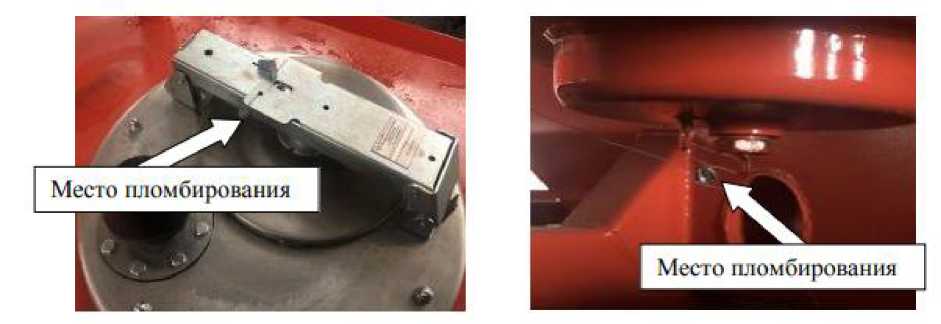

Рисунок 3 - Запорный механизм крышки заливной горловины и кран сливной отстойника

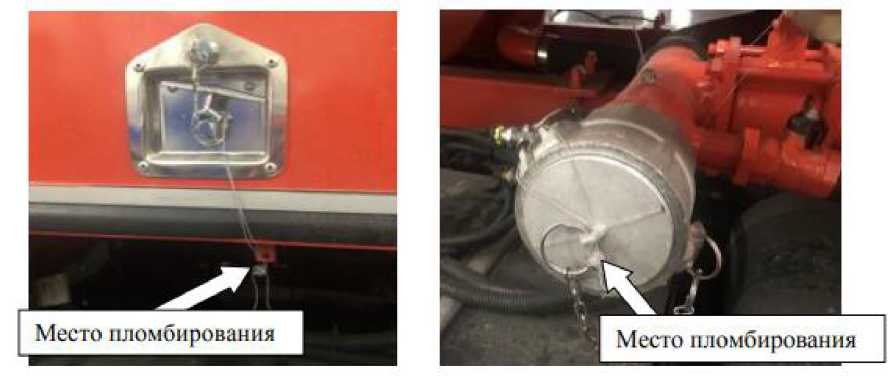

Рисунок 4 - Ручка открывания технологического отсека, заглушка БРС

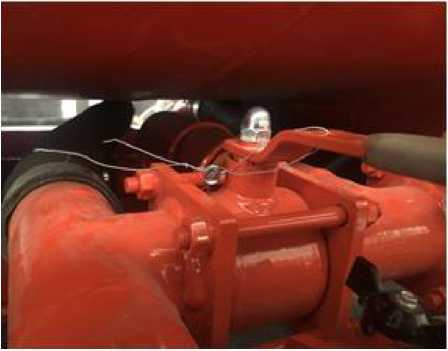

Рисунок 5 - Кран шаровый на трубопроводе
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1, 2 и 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-3, АЦ 4681-3 |
АЦ 4680-3,5, АЦ 4681-3,5 |
АЦ 4680-4, АЦ 4681-4 |
АЦ 4680-4,5, АЦ 4681-4,5 |
АЦ 4680-5, АЦ 4681-5 |
АЦ 4680-5,5, АЦ 4681-5,5 | |
|
Номинальная вместимость цистерны, м3 |
3,000 |
3,500 |
4,00 |
4,500 |
5,000 |
5,50 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,075 |
±0,087 |
±0,10 |
±0,112 |
±0,125 |
±0,11 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 3,0 |
от 0,5 до 3,5 |
от 0,5 до 4,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
|
Количество секций в цистерне, шт. |
от 1 до 3 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,075 |
0,087 |
0,1 |
0,11 |
0,14 |
0,15 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,003 |
0,0035 |
0,004 |
0,0045 |
0,005 |
0,0055 |
|
Время заполнения цистерны своим насосом, мин, не более |
12 |
14 |
16 |
18 |
20 |
22 |
|
Время слива своим насосом из цистерны, мин, не более |
8 |
10 |
12 |
14 |
16 |
18 |
|
Время слива самотеком из цистерны, мин, не более |
28 |
30 |
32 |
34 |
36 |
38 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-6, АЦ 4681-6 |
АЦ 4680-6,5, АЦ 4681-6,5 |
АЦ 4680-7, АЦ 4681-7 |
АЦ 4680-7,5, АЦ 4681-7,5 |
АЦ 4680-8, АЦ 4681-8 |
АЦ 4680-8,5, АЦ 4681-8,5 | |
|
Номинальная вместимость цистерны, м3 |
6,00 |
6,50 |
7,00 |
7,50 |
8,00 |
8,50 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,12 |
±0,13 |
±0,14 |
±0,15 |
±0,16 |
±0,17 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 6,0 |
от 0,5 до 6,5 |
от 0,5 до 7,0 |
от 0,5 до 7,5 |
от 0,5 до 8,0 |
от 0,5 до 8,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,12 |
0,13 |
0,14 |
0,15 |
0,16 |
0,17 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,006 |
0,0065 |
0,007 |
0,0075 |
0,008 |
0,0085 |
|
Время заполнения цистерны своим насосом, мин, не более |
24 |
26 |
28 |
30 |
32 |
34 |
|
Время слива своим насосом из цистерны, мин, не более |
20 |
22 |
24 |
25 |
27 |
28 |
|
Время слива самотеком из цистерны, мин, не более |
40 |
42 |
44 |
46 |
48 |
50 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-9, АЦ 4681-9 |
АЦ 4680-9,5, АЦ 4681-9,5 |
АЦ 4680-10, АЦ 4681-10 |
АЦ 4680-10,5, АЦ 4681-10,5 |
АЦ 4680-11, АЦ 4681-11 |
АЦ 4680-11,5, АЦ 4681-11,5 | |
|
Номинальная вместимость цистерны, м3 |
9,00 |
9,50 |
10,0 |
10,500 |
11,000 |
11,500 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,18 |
±0,19 |
±0,2 |
±0,158 |
±0,165 |
±0,173 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 9,0 |
от 0,5 до 9,5 |
от 0,5 до 10,0 |
от 0,5 до 10,5 |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,18 |
0,19 |
0,2 |
0,21 |
0,22 |
0,23 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,009 |
0,0095 |
0,01 |
0,0105 |
0,011 |
0,0115 |
|
Время заполнения цистерны своим насосом, мин, не более |
36 |
38 |
40 |
42 |
44 |
46 |
|
Время слива своим насосом и цистерны, мин, не более |
30 |
31 |
33 |
34 |
36 |
37 |
|
Время слива самотеком из цистерны, мин, не более |
52 |
54 |
56 |
58 |
60 |
62 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | ||||||
|
АЦ 4680-12, АЦ 4681-12 |
АЦ 4680-12,5, АЦ 4681-12,5 |
АЦ 4680-13, АЦ 4681-13 |
АЦ 4680-13,5, АЦ 4681-13,5 |
АЦ 4680-14, АЦ 4681-14 |
АЦ 4680-14,5, АЦ 4681-14,5 |
АЦ 4680-15, АЦ 4681-15 | |
|
Номинальная вместимость цистерны, м3 |
12,00 |
12,500 |
13,000 |
13,500 |
14,00 |
14,500 |
15,000 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,18 |
±0,188 |
±0,195 |
±0,203 |
±0,21 |
±0,218 |
±0,225 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
от 0,5 до 13,0 |
от 0,5 до 13,5 |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | ||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций) *, % |
±0,4 | ||||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,25 |
0,26 |
0,27 |
0,28 |
0,29 |
0,3 |
0,31 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0125 |
0,013 |
0,0135 |
0,014 |
0,0145 |
0,015 |
0,0155 |
|
Время заполнения цистерны своим насосом, мин, не более |
50 |
52 |
54 |
56 |
58 |
60 |
62 |
|
Время слива своим насосом из цистерны, мин, не более |
40 |
42 |
43 |
45 |
47 |
49 |
50 |
|
Время слива самотеком из цистерны, мин, не более |
66 |
68 |
70 |
72 |
74 |
76 |
78 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-15,5, АЦ 4681-15,5 |
АЦ 4680-16, АЦ 4681-16 |
АЦ 4680-16,5, АЦ 4681-16,5 |
АЦ 468017, АЦ 4681-17 |
АЦ 4680-17,5, АЦ 4681-17,5 |
АЦ 4680-18, АЦ 4681-18 | |
|
Номинальная вместимость цистерны, м3 |
15,500 |
16,00 |
16,500 |
17,000 |
17,500 |
18,00 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,233 |
±0,24 |
±0,248 |
±0,255 |
±0,263 |
±0,27 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 15,5 |
от 0,5 до 16,0 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,32 |
0,33 |
0,34 |
0,35 |
0,36 |
0,37 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,016 |
0,0165 |
0,017 |
0,0175 |
0,018 |
0,0185 |
|
Время заполнения цистерны своим насосом, мин, не более |
64 |
66 |
68 |
70 |
72 |
74 |
|
Время слива своим насосом из цистерны, мин, не более |
52 |
53 |
55 |
56 |
58 |
60 |
|
Время слива самотеком из цистерны, мин, не более |
80 |
82 |
84 |
86 |
88 |
90 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-18,5, АЦ 4681-18,5 |
АЦ 4680-19, АЦ 4681-19 |
АЦ 4680-19,5, АЦ 4681-19,5 |
АЦ 4680-20, АЦ 4681-20 |
АЦ 4680-20,5, АЦ 4681-20,5 |
АЦ 4680-21, АЦ 4681-21 | |
|
Номинальная вместимость цистерны, м3 |
18,500 |
19,000 |
19,500 |
20,0 |
20,500 |
21,000 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,278 |
±0,285 |
±0,293 |
±0,3 |
±0,308 |
±0,315 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 18,5 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,38 |
0,39 |
0,4 |
0,41 |
0,42 |
0,43 |
|
Несливаемый остаток после опорожнения цистерны секций), м3, не более |
0,019 |
0,0195 |
0,02 |
0,0205 |
0,021 |
0,0215 |
|
Время заполнения цистерны своим насосом, мин, не более |
76 |
78 |
80 |
82 |
84 |
86 |
|
Время слива своим насосом из цистерны, мин, не более |
62 |
63 |
64 |
65 |
67 |
68 |
|
Время слива самотеком из цистерны, мин, не более |
92 |
94 |
96 |
98 |
100 |
102 |
|
Наименование характеристики |
Значение для модификаций автоцистерн 4680,4681 | |||||
|
АЦ 4680-21,5, АЦ 4681-21,5 |
АЦ 4680-22, АЦ 4681-22 |
АЦ 4680-22,5, АЦ 4681-22,5 |
АЦ 4680-23, АЦ 4681-23 |
АЦ 4680-23,5, АЦ 4681-23,5 |
АЦ 4680-24, АЦ 4681-24 | |
|
Номинальная вме стимость цистерны, 3 м |
21,500 |
22,00 |
22,500 |
23,000 |
23,500 |
24,00 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,323 |
±0,33 |
±0,338 |
±0,345 |
±0,353 |
±0,36 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
от 0,5 до 24,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,44 |
0,45 |
0,46 |
0,47 |
0,48 |
0,49 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,022 |
0,0225 |
0,023 |
0,0235 |
0,024 |
0,0245 |
|
Время заполнения цистерны своим насосом, мин, не более |
88 |
90 |
92 |
94 |
96 |
98 |
|
Время слива своим насосом из цистерны, мин, не более |
70 |
71 |
73 |
74 |
76 |
78 |
|
Время слива самотеком из цистерны, мин, не более |
104 |
106 |
108 |
110 |
112 |
114 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-3, АТЗ 4681-3 |
АТЗ 4680-3,5, АТЗ 4681-3,5 |
АТЗ 4680-4, АТЗ 4681-4 |
АТЗ 4680-4,5, АТЗ 4681-4,5 |
АТЗ 4680-5, АТЗ 4681-5 |
АТЗ 4680-5,5, АТЗ 4681-5,5 | |
|
Номинальная вместимость цистерны, м3 |
3,00 |
3,500 |
4,0 |
4,50 |
5,0 |
5,50 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,07 |
±0,088 |
±0,1 |
±0,11 |
±0,1 |
±0,11 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 3,0 |
от 0,5 до 3,5 |
от 0,5 до 4,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
|
Количество секций в цистерне, шт. |
от 1 до 3 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,075 |
0,087 |
0,1 |
0,11 |
0,14 |
0,15 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,003 |
0,0035 |
0,004 |
0,0045 |
0,005 |
0,0055 |
|
Время заполнения цистерны своим насосом, мин, не более |
12 |
14 |
16 |
18 |
20 |
22 |
|
Время слива своим насосом из цистерны, мин, не более |
8 |
10 |
12 |
14 |
16 |
18 |
|
Время слива самотеком из цистерны, мин, не более |
28 |
30 |
32 |
34 |
36 |
38 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-6, АТЗ 4681-6 |
АТЗ 4680-6,5, АТЗ 4681-6,5 |
АТЗ 4680-7, АТЗ 4681-7 |
АТЗ 4680-7,5, АТЗ 4681-7,5 |
АТЗ 4680-8, АТЗ 4681-8 |
АТЗ 4680-8,5, АТЗ 4681-8,5 | |
|
Номинальная вместимость цистерны, м3 |
6,00 |
6,50 |
7,00 |
7,50 |
8,00 |
8,50 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,12 |
±0,13 |
±0,14 |
±0,15 |
±0,16 |
±0,17 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 6,0 |
от 0,5 до 6,5 |
от 0,5 до 7,0 |
от 0,5 до 7,5 |
от 0,5 до 8,0 |
от 0,5 до 8,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,12 |
0,13 |
0,14 |
0,15 |
0,16 |
0,17 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,006 |
0,0065 |
0,007 |
0,0075 |
0,008 |
0,0085 |
|
Время заполнения цистерны своим насосом, мин, не более |
24 |
26 |
28 |
30 |
32 |
34 |
|
Время слива своим насосом из цистерны, мин, не более |
20 |
22 |
24 |
25 |
27 |
28 |
|
Время слива самотеком из цистерны, мин, не более |
40 |
42 |
44 |
46 |
48 |
50 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-9, АТЗ 4681-9 |
АТЗ 4680-9,5, АТЗ 4681-9,5 |
АТЗ 4680-10, АТЗ 4681-10 |
АТЗ 4680-10,5, АТЗ 4681-10,5 |
АТЗ 4680-11, АТЗ 4681-11 |
АТЗ 4680-11,5, АТЗ 4681-11,5 | |
|
Номинальная вместимость цистерны, м3 |
9,00 |
9,50 |
10,0 |
10,500 |
11,000 |
11,500 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,18 |
±0,19 |
±0,2 |
±0,158 |
±0,165 |
±0,173 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 9,0 |
от 0,5 до 9,5 |
от 0,5 до 10,0 |
от 0,5 до 10,5 |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,18 |
0,19 |
0,2 |
0,21 |
0,22 |
0,23 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,009 |
0,0095 |
0,01 |
0,0105 |
0,011 |
0,0115 |
|
Время заполнения цистерны своим насосом, мин, не более |
36 |
38 |
40 |
42 |
44 |
46 |
|
Время слива своим насосом и цистерны, мин, не более |
30 |
31 |
33 |
34 |
36 |
37 |
|
Время слива самотеком из цистерны, мин, не более |
52 |
54 |
56 |
58 |
60 |
62 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||||||
|
АТЗ 4680-12, АТЗ 4681-12 |
АТЗ 4680-12,5, АТЗ 4681-12,5 |
АТЗ 4680-13, АТЗ 4681-13 |
АТЗ 4680-13,5, АТЗ 4681-13,5 |
АТЗ 4680-14, АТЗ 4681-14 |
АТЗ 4680-14,5, АТЗ 4681-14,5 |
АТЗ 4680-15, АТЗ 4681-15 | ||||
|
Номинальная вме стимость цистерны, 3 м |
12,00 |
12,500 |
13,000 |
13,500 |
14,00 |
14,500 |
15,000 | |||
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,18 |
±0,188 |
±0,195 |
±0,203 |
±0,21 |
±0,218 |
±0,225 | |||
|
Номинальная вместимость секций, м3 |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
от 0,5 до 13,0 |
от 0,5 до 13,5 |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 | |||
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,25 |
0,26 |
0,27 |
0,28 |
0,29 |
0,3 |
0,31 | |||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0125 |
0,013 |
0,0135 |
0,014 |
0,0145 |
0,015 |
0,0155 | |||
|
Время заполнения цистерны своим насосом, мин, не более |
50 |
52 |
54 |
56 |
58 |
60 |
62 | |||
|
Время слива своим насосом из цистерны, мин, не более |
40 |
42 |
43 |
45 |
47 |
49 |
50 | |||
|
Время слива самотеком из цистерны, мин, не более |
66 |
68 |
70 |
72 |
74 |
76 |
78 | |||
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-15,5, АТЗ 4681-15,5 |
АТЗ 4680-16, АТЗ 4681-16 |
АТЗ 4680-16,5, АТЗ 4681-16,5 |
АТЗ 4680-17, АТЗ 4681-17 |
АТЗ 4680-17,5, АТЗ 4681-17,5 |
АТЗ 4680-18, АТЗ 4681-18 | |
|
Номинальная вместимость цистерны, м3 |
15,500 |
16,00 |
16,500 |
17,000 |
17,500 |
18,00 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,233 |
±0,24 |
±0,248 |
±0,255 |
±0,263 |
±0,27 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 15,5 |
от 0,5 до 16,0 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,32 |
0,33 |
0,34 |
0,35 |
0,36 |
0,37 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,016 |
0,0165 |
0,017 |
0,0175 |
0,018 |
0,0185 |
|
Время заполнения цистерны своим насосом, мин, не более |
64 |
66 |
68 |
70 |
72 |
74 |
|
Время слива своим насосом из цистерны, мин, не более |
52 |
53 |
55 |
56 |
58 |
60 |
|
Время слива самотеком из цистерны, мин, не более |
80 |
82 |
84 |
86 |
88 |
90 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-18,5, АТЗ 4681-18,5 |
АТЗ 4680-19, АТЗ 4681-19 |
АТЗ 4680-19,5, АТЗ 4681-19,5 |
АТЗ 4680-20, АТЗ 4681-20 |
АТЗ 4680-20,5, АТЗ 4681-20,5 |
АТЗ 4680-21, АТЗ 4681-21 | |
|
Номинальная вместимость цистерны, м3 |
18,500 |
19,000 |
19,500 |
20,0 |
20,500 |
21,000 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,278 |
±0,285 |
±0,293 |
±0,3 |
±0,308 |
±0,315 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 18,5 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораз-дачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,38 |
0,39 |
0,4 |
0,41 |
0,42 |
0,43 |
|
Несливаемый остаток после опорожнения цистерны секций), м3, не более |
0,019 |
0,0195 |
0,02 |
0,0205 |
0,021 |
0,0215 |
|
Время заполнения цистерны своим насосом, мин, не более |
76 |
78 |
80 |
82 |
84 |
86 |
|
Время слива своим насосом из цистерны, мин, не более |
62 |
63 |
64 |
65 |
67 |
68 |
|
Время слива самотеком из цистерны, мин, не более |
92 |
94 |
96 |
98 |
100 |
102 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщиков 4680,4681 | |||||
|
АТЗ 4680-21,5, АТЗ 4681-21,5 |
АТЗ 4680-22, АТЗ 4681-22 |
АТЗ 4680-22,5, АТЗ 4681-22,5 |
АТЗ 4680-23, АТЗ 4681-23 |
АТЗ 4680-23,5, АТЗ 4681-23,5 |
АТЗ 4680-24, АТЗ 4681-24 | |
|
Номинальная вместимость цистерны, м3 |
21,500 |
22,00 |
22,500 |
23,000 |
23,500 |
24,00 |
|
Разность между номинальной и действительной вместимостью, м3, не более |
±0,323 |
±0,33 |
±0,338 |
±0,345 |
±0,353 |
±0,36 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
от 0,5 до 24,0 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, м3, не менее |
0,44 |
0,45 |
0,46 |
0,47 |
0,48 |
0,49 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,022 |
0,0225 |
0,023 |
0,0235 |
0,024 |
0,0245 |
|
Время заполнения цистерны своим насосом, мин, не более |
88 |
90 |
92 |
94 |
96 |
98 |
|
Время слива своим насосом из цистерны, мин, не более |
70 |
71 |
73 |
74 |
76 |
78 |
|
Время слива самотеком из цистерны, мин, не более |
104 |
106 |
108 |
110 |
112 |
114 |
Примечание:
* Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке.
Таблица 2 - Технические характеристики
|
Модификация АЦ |
Наименование параметра или размера | ||||
|
Полная масса транспортного средства, кг, не более |
Масса снаряженного транспортного средства, кг, не более |
Габаритные размеры, мм, не более | |||
|
Длина |
Высота |
Ширина | |||
|
АЦ 4680-3, АЦ 4681-3 |
25000 |
10490 |
9500 |
3700 |
2550 |
|
АЦ 4680-3,5, АЦ 4681-3,5 |
25000 |
10580 |
9500 |
3700 |
2550 |
|
АЦ 4680-4, АЦ 4681-4 |
25000 |
10660 |
9500 |
3700 |
2550 |
|
АЦ 4680-4,5, АЦ 4681-4,5 |
25000 |
10760 |
9500 |
3700 |
2550 |
|
АЦ 4680-5, АЦ 4681-5 |
25000 |
10820 |
9500 |
3700 |
2550 |
|
АЦ 4680-5,5, АЦ 4681-5,5 |
25000 |
10920 |
9500 |
3700 |
2550 |
|
АЦ 4680-6, АЦ 4681-6 |
25000 |
11050 |
9500 |
3700 |
2550 |
|
АЦ 4680-6,5, АЦ 4681-6,5 |
25000 |
11180 |
9500 |
3700 |
2550 |
|
АЦ 4680-7, АЦ 4681-7 |
25000 |
11310 |
9500 |
3700 |
2550 |
|
АЦ 4680-7,5, АЦ 4681-7,5 |
25000 |
11440 |
10200 |
3700 |
2550 |
|
АЦ 4680-8, АЦ 4681-8 |
25000 |
11570 |
10200 |
3700 |
2550 |
|
АЦ 4680-8,5, АЦ 4681-8,5 |
25000 |
11670 |
10200 |
3700 |
2550 |
|
АЦ 4680-9, АЦ 4681-9 |
25000 |
11790 |
10200 |
3950 |
2550 |
|
АЦ 4680-9,5, АЦ 4681-9,5 |
25000 |
11850 |
10200 |
3950 |
2550 |
|
АЦ 4680-10, АЦ 4681-10 |
25000 |
11890 |
10200 |
3950 |
2550 |
|
АЦ 4680-10,5, АЦ 4681-10,5 |
25000 |
11980 |
10200 |
3950 |
2550 |
|
АЦ 4680-11, АЦ 4681-11 |
25000 |
12100 |
10200 |
3950 |
2550 |
|
АЦ 4680-11,5, АЦ 4681-11,5 |
25000 |
12190 |
10200 |
3950 |
2550 |
|
АЦ 4680-12, АЦ 4681-12 |
25000 |
12250 |
10200 |
3950 |
2550 |
|
АЦ 4680-12,5, АЦ 4681-12,5 |
25000 |
12680 |
10600 |
3950 |
2550 |
|
АЦ 4680-13,0, АЦ 4681-13,0 |
25000 |
13050 |
10600 |
3950 |
2550 |
|
АЦ 4680-13,5, АЦ 4681-13,5 |
25000 |
13450 |
10600 |
3950 |
2550 |
|
АЦ 4680-14, АЦ 4681-14 |
25000 |
13850 |
10600 |
3950 |
2550 |
|
АЦ 4680-14,5, АЦ 4681-14,5 |
25000 |
14160 |
10600 |
3950 |
2550 |
|
АЦ 4680-15, АЦ 4681-15 |
25000 |
14260 |
10600 |
3950 |
2550 |
|
АЦ 4680-15,5, АЦ 4681-15,5 |
25000 |
14380 |
11950 |
3950 |
2550 |
|
АЦ 4680-16,0, АЦ 4681-16,0 |
33500 |
14510 |
11950 |
3950 |
2550 |
|
АЦ 4680-16,5, АЦ 4681-16,5 |
33500 |
14510 |
11950 |
3950 |
2550 |
|
АЦ 4680-17, АЦ 4681-17 |
35000 |
14640 |
11950 |
3950 |
2550 |
|
АЦ 4680-17,5, АЦ 4681-17,5 |
35000 |
14760 |
11950 |
3950 |
2550 |
|
АЦ 4680-18, АЦ 4681-18 |
35000 |
14890 |
11950 |
3950 |
2550 |
|
АЦ 4680-18,5, АЦ 4681-18,5 |
35000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-19, АЦ 4681-19 |
35000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-19,5, АЦ 4681-19,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-20, АЦ 4681-20 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-20,5, АЦ 4681-20,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-21, АЦ 4681-21 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-21,5, АЦ 4681-21,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-22, АЦ 4681-22 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-22,5, АЦ 4681-22,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-23, АЦ 4681-23 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-23,5, АЦ 4681-23,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АЦ 4680-24, АЦ 4681-24 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
Модификация АТЗ |
Наименование параметра или размера | ||||
|
Полная масса транспортного средства, кг, не более |
Масса снаряженного транспортного средства, кг, не более |
Габаритные размеры, мм, не более | |||
|
Длина |
Высота |
Ширина | |||
|
АТЗ 4680-3, АТЗ 4681-3 |
25000 |
10490 |
9500 |
3700 |
2550 |
|
АТЗ 4680-3,5, АТЗ 4681-3,5 |
25000 |
10580 |
9500 |
3700 |
2550 |
|
АТЗ 4680-4, АТЗ 4681-4 |
25000 |
10660 |
9500 |
3700 |
2550 |
|
АТЗ 4680-4,5, АТЗ 4681-4,5 |
25000 |
10760 |
9500 |
3700 |
2550 |
|
АТЗ 4680-5, АТЗ 4681-5 |
25000 |
10820 |
9500 |
3700 |
2550 |
|
АТЗ 4680-5,5, АТЗ 4681-5,5 |
25000 |
10920 |
9500 |
3700 |
2550 |
|
АТЗ 4680-6, АТЗ 4681-6 |
25000 |
11050 |
9500 |
3700 |
2550 |
|
АТЗ 4680-6,5, АТЗ 4681-6,5 |
25000 |
11180 |
9500 |
3700 |
2550 |
|
АТЗ 4680-7, АТЗ 4681-7 |
25000 |
11310 |
9500 |
3700 |
2550 |
|
АТЗ 4680-7,5, АТЗ 4681-7,5 |
25000 |
11440 |
10200 |
3700 |
2550 |
|
АТЗ 4680-8, АТЗ 4681-8 |
25000 |
11570 |
10200 |
3700 |
2550 |
|
АТЗ 4680-8,5, АТЗ 4681-8,5 |
25000 |
11670 |
10200 |
3700 |
2550 |
|
АТЗ 4680-9, АТЗ 4681-9 |
25000 |
11790 |
10200 |
3950 |
2550 |
|
АТЗ 4680-9,5, АТЗ 4681-9,5 |
25000 |
11850 |
10200 |
3950 |
2550 |
|
АТЗ 4680-10, АТЗ 4681-10 |
25000 |
11890 |
10200 |
3950 |
2550 |
|
АТЗ 4680-10,5, АТЗ 4681-10,5 |
25000 |
11980 |
10200 |
3950 |
2550 |
|
АТЗ 4680-11, АТЗ 4681-11 |
25000 |
12100 |
10200 |
3950 |
2550 |
|
АТЗ 4680-11,5, АТЗ 4681-11,5 |
25000 |
12190 |
10200 |
3950 |
2550 |
|
АТЗ 4680-12, АТЗ 4681-12 |
25000 |
12250 |
10200 |
3950 |
2550 |
|
АТЗ 4680-12,5, АТЗ 4681-12,5 |
25000 |
12680 |
10600 |
3950 |
2550 |
|
АТЗ 4680-13,0, АТЗ 4681-13,0 |
25000 |
13050 |
10600 |
3950 |
2550 |
|
АТЗ 4680-13,5, АТЗ 4681-13,5 |
25000 |
13450 |
10600 |
3950 |
2550 |
|
АТЗ 4680-14, АТЗ 4681-14 |
25000 |
13850 |
10600 |
3950 |
2550 |
|
АТЗ 4680-14,5, АТЗ 4681-14,5 |
25000 |
14160 |
10600 |
3950 |
2550 |
|
АТЗ 4680-15, АТЗ 4681-15 |
25000 |
14260 |
10600 |
3950 |
2550 |
|
АТЗ 4680-15,5, АТЗ 4681-15,5 |
25000 |
14380 |
11950 |
3950 |
2550 |
|
АТЗ 4680-16,0, АТЗ 4681-16,0 |
33500 |
14510 |
11950 |
3950 |
2550 |
|
АТЗ 4680-16,5, АТЗ 4681-16,5 |
33500 |
14510 |
11950 |
3950 |
2550 |
|
АТЗ 4680-17, АТЗ 4681-17 |
35000 |
14640 |
11950 |
3950 |
2550 |
|
АТЗ 4680-17,5, АТЗ 4681-17,5 |
35000 |
14760 |
11950 |
3950 |
2550 |
|
АТЗ 4680-18, АТЗ 4681-18 |
35000 |
14890 |
11950 |
3950 |
2550 |
|
АТЗ 4680-18,5, АТЗ 4681-18,5 |
35000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-19, АТЗ 4681-19 |
35000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-19,5, АТЗ 4681-19,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-20, АТЗ 4681-20 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-20,5, АТЗ 4681-20,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-21, АТЗ 4681-21 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-21,5, АТЗ 4681-21,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-22, АТЗ 4681-22 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-22,5, АТЗ 4681-22,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-23, АТЗ 4681-23 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-23,5, АТЗ 4681-23,5 |
39000 |
15400 |
11950 |
3950 |
2550 |
|
АТЗ 4680-24, АТЗ 4681-24 |
39000 |
15400 |
11950 |
3950 |
2550 |
Таблица 3 - Условия эксплуатации
|
Температура окружающего воздуха, 0С |
от -40 до +40 |
|
Относительная влажность воздуха, % при 25 ОС |
до 100 |
|
Запыленность воздуха |
до 1,0 г/м3 |
Знак утверждения типа
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АТЗ и АЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
АТЗ или АЦ в сборе |
4680, 4681(по заказу) |
1 шт. |
|
Комплектующие согласно комплектовочной ведомости |
1 шт. | |
|
Счетчик жидкости для АТЗ с комплектом эксплуатационных документов |
СЖ (по заказу) |
1 шт. |
|
Эксплуатационные документы | ||
|
Руководство по эксплуатации (по заказу): АТЗ АЦ |
АТЗ 4680,4681-43118.00.000 РЭ АЦ 4680,4681-43118.00.000 РЭ |
1 экз. |
|
Формуляр (по заказу): АТЗ АЦ |
АТЗ 4680,4681-43118.00.000 Ф АЦ 4680,4681-43118.00.000 Ф |
1 экз. |
|
Методика поверки |
МП-01-2019-20 |
1 экз. |
Поверка
осуществляется по документу МП-01-2019-20 «Автотопливозаправщики и автоцистерны
4680,4681. Методика поверки», утверждённому ФБУ «Челябинский ЦСМ» 21.06.2019 г.
Основные средства поверки:
Цилиндр 2-го класса точности 1000 см3 (регистрационный номер 4784-02), класс точности 2;
Термометр ртутно-стеклянный ТЛ-7 (регистрационный номер 308-84), диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный номер 56453-14), вместимость 200,500,1000 дм3;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 (регистрационный номер 62849-15), вместимость 2000 дм3;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 (регистрационный номер 53293-13), вместимость 5000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ № 256 от 07.02.2018 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015. Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов
ТУ 20.10.59-004-45985-2019. Автоцистерны и автотопливозаправщики 4680,4681. Технические условия
Другие Цистерны
